北华航天林松副教授：国产自研FiberFWCAD怎么把缠绕工艺"算"出来



做复合材料缠绕这些年,和同行聊天基本绕不开一个问题：工艺到底怎么沉淀?

气瓶规格一改，工艺要重做；芯模一换，程序要重写；新材料试一批,先在车间里绕几圈看看。所谓的"工艺"，大部分时候是车间老师傅脑子里的东西，文档只是事后补的记录。这种模式在小批量、单一产品的时候还能撑。一旦产品矩阵铺开——氢能、CNG、航天管路、异形件都有——或者客户开始要过程追溯、要数字化交付，就会发现光靠经验撑不住。

最近在跟自己研发的一套国产软件 FiberFWCAD 做测试。把工艺设计这条路往前推了一步。下面是这次拆解，供同行参考。感兴趣的朋友可以关注笔者8月8日19时30分，我在仿真秀官网做《基于FiberFWCAD的高端多轴联动缠绕数字化平台》的公开课。

一、为什么缠绕工艺需要"软件化"

先把工程事实摆出来。纤维缠绕不是把纤维"画"在曲面上,而是在芯模上规划一条连续纤维束的空间路径,再让设备各轴按这条路径协同运动。这条路径要同时满足:

• 曲面铺层结构要求

• 纤维稳定贴附条件(测地线还是非测地线)

• 设备的行程、速度、姿态范围

• 丝嘴尺寸、张力、出丝角

• 极孔、开口附近的转向和回转

对气瓶、弯管、T 型管这些曲面,手工编程只能算个大概,真正能上机的程序要在车间里反复调。这也是为什么国内缠绕行业普遍存在"软件画图、人工编程、设备试绕"这种割裂的工作流。

数字化缠绕要做到的事，本质上是把四个层次打通:

(1) 几何层：芯模几何参数化，直接作为路径计算域，而不是给人看的图形

(2) 路径层：测地线/非测地线算法求解纤维轨迹

(3) 运动层：轨迹映射到多轴设备的运动学仿真

(5) 制造层：后置处理输出可执行的数控程序

笔者自研的FiberFWCAD 的工程价值，就在这一条打通的几何—路径—运动—制造链路上。它把缠绕从"经验试错"变成了"可计算、可验证、可输出"的工程过程。

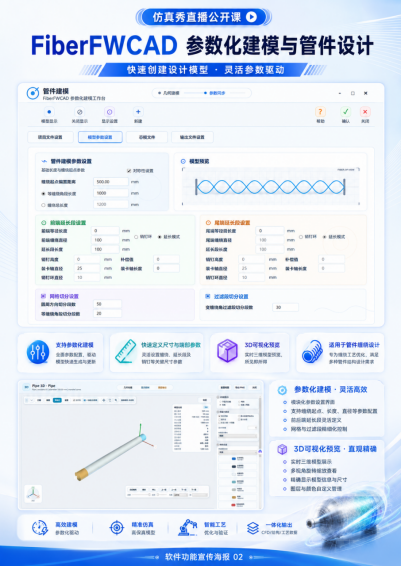

二、参数化建模：让模型"会算"

行业里很多工程师对建模的理解还停在"画三维"层面。但缠绕软件的模型不是给人看的图形，是给算法用的计算域。FiberFWCAD 把直径、长度、封头轮廓、开口尺寸、弯管曲率、T 型分支位置这些关键量,都做成可编辑参数。这事看起来朴素,但工程意义很大:

• 产品规格变了，改参数就行，不用从头建几何

• 同一系列不同尺寸的产品,可以共用一套工艺模板

• 工艺复用率提升，出错概率下降

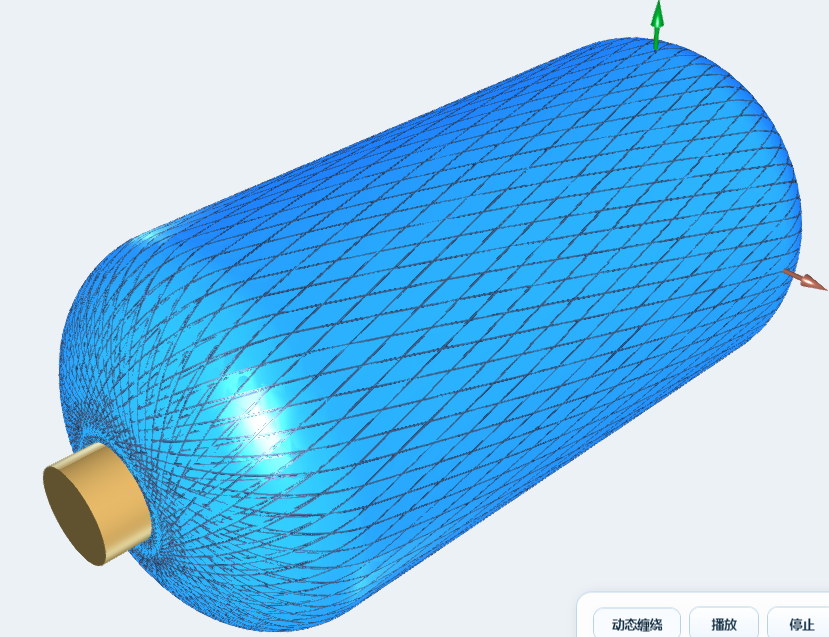

气瓶模块值得单独说。封头不是画个椭圆就完事,纤维在封头上的稳定性跟曲面曲率、局部缠绕角、极孔附近转向条件直接相关。FiberFWCAD 把气瓶作为独立模块,几何参数直接喂给螺旋、环向、过渡缠绕算法。两端开口不等的气瓶也能算,这点对储氢瓶这类异形压力容器尤其重要——传统对称假设在这一关就过不去。

弯管和 T 型管模块也一样,从建模开始就针对复杂结构设计,不是把直管模块拿过来硬套。

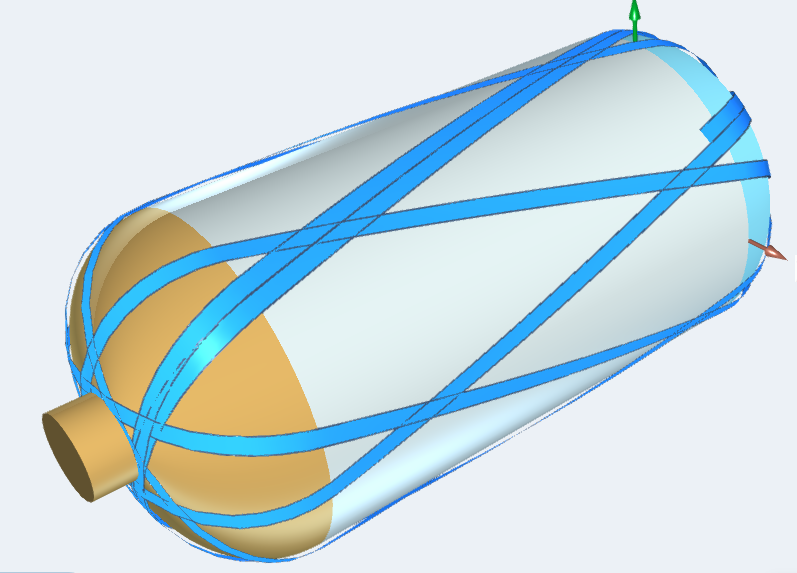

三、缠绕路径：测地线和非测地线,工程上怎么选

做缠绕的人都知道,纤维在曲面上有"自然路径"——测地线。理论上沿测地线铺放最稳定。但工程上很多场景不能直接用测地线：

• 缠绕角有特定要求,比如储氢瓶常用 65°±

• 极孔附近要预留过渡

• 局部需要提高覆盖率,得让纤维主动偏离最短路径

这时候就要走非测地线——靠纤维与芯模的摩擦约束来保持稳定。

FiberFWCAD 同时支持两种算法,可以在同一产品的不同区域切换使用。这个选择不是技术炫技,是直接决定产品能不能做出来。气瓶螺旋缠绕、环向缠绕、过渡缠绕的逻辑,软件里都做成了可参数化的模块,改一个角度,路径自动重算。

对于不等开口气瓶、大开口压力容器这类非对称结构,测地线+非测地线混合求解是必须的。FiberFWCAD 在这一块有专门支持,不用工程师自己写后处理脚本。

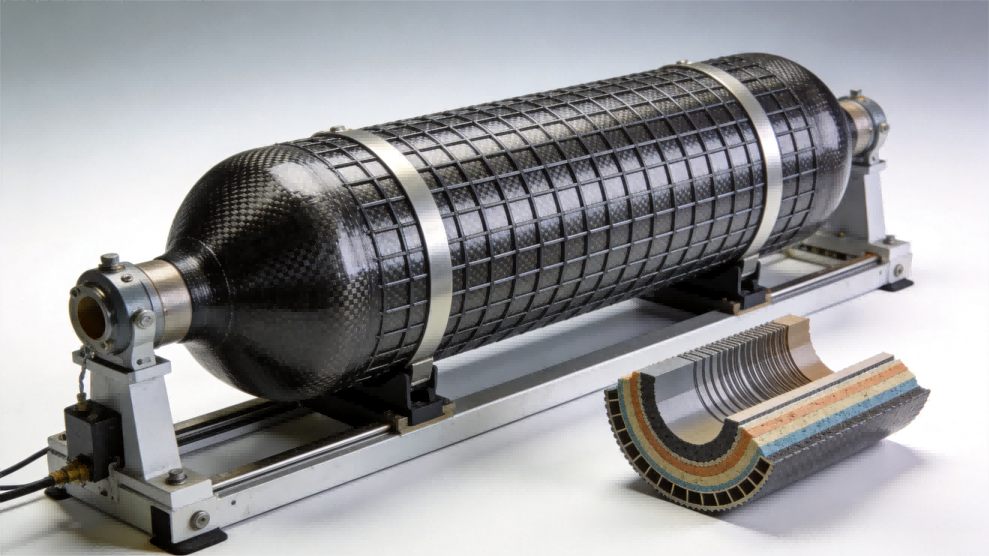

四、铺层设计：网格理论是起点，不是终点

压力容器的铺层设计,行业里用网格理论(Netting Theory)做了几十年。这套理论的假设是纤维单独承载,根据载荷平衡反算纤维方向和用量。工程现实是:

• 网格理论算出来的角度和层数是起点,不是终点

• 实际能不能绕出来,还要看设备、丝嘴、覆盖率

• 多层之间的相互影响,理论算不到

FiberFWCAD 把网格理论的计算结果直接接入铺层优化模块,再把多层结构放进仿真里看实际覆盖和厚度分布。相当于把"理论计算"和"工艺可行性"放在同一个环境里,设计人员可以在两者之间迭代,而不是在 Excel 表格和车间之间来回跑。爆破压强核算也集成在里面。算完铺层可以直接验证性能裕度,这对储氢瓶这类安全件尤其重要。

五、弯管和 T 型管：真正难的地方

直管和气瓶的缠绕,各家软件都能做。弯管和 T 型管才是真考验。其中弯管的难点:

• 芯模中心线本身有曲率

• 内外侧纤维路径长度不同

• 缠绕角、带宽、丝嘴姿态都随位置变

• 直管思路外推一定出问题

T 型管的难点:

• 分支处几何不连续

• 三角区域纤维必须连续转向

• 主支管之间的过渡、覆盖、丝嘴运动空间都要管

FiberFWCAD 的弯管和 T 型管模块,从建模开始就针对这类复杂结构设计,带专门的轨迹算法和多轴仿真。车间里跑过这些产品的人都知道,这块能不能算清楚,直接决定产品能不能落地,而不是"先打样再说"。

六、缠绕仿真：数字试绕的价值边界

缠绕仿真不是万能的。它解决的是:

• 设备运动学和路径匹配(轴行程、速度、姿态)

• 丝嘴和芯模的干涉检查

• 多层覆盖可视化和层间关系观察

它不解决:

• 纤维实际张力的精确预测

• 树脂流动和固化变形

• 工艺窗口(温度、湿度、张力)的优化

把这些边界说清楚很重要。数字试绕能省下大量车间时间,但不能替代最终的工艺验证。工艺人员需要清楚知道,数字阶段能验证什么、不能验证什么,这才用得对。

软件支持四轴、五轴、六轴等多轴数控系统,运动学仿真能适配不同设备构型。后置处理覆盖机器人、华中、西门子、倍福等主流控制系统,运动数据可以直接转成设备能跑的 G 代码。这一关打通,设计结果才能真正进车间。

七、材料库：把工艺数据做实

工艺数字化的另一个常见短板是材料数据散落在 Excel、纸质表、设备控制器里,换一批材料要重新查、重新录、重新验证。

FiberFWCAD 自带材料库,支持 CSV 批量导入,几百条材料条目可以分类管理。配合参数化建模,设计人员在选材料时直接调用库内参数,工艺方案就有了可复用的数据基础。

这事看起来不性感,但工程上非常关键。一个缠绕企业的核心资产,除了设备,就是这些材料-工艺-参数-程序的对应关系。能把这些沉淀在统一环境里,数字化才不是一句空话。

八、谁适合用这套软件

按我自己的理解，这几类团队值得认真看:

• 复合材料压力容器研发:氢气瓶、CNG 气瓶、航天容器,需要系统做铺层优化和工艺标准化

• 异形管件/弯管/分支件制造:常规软件搞不定复杂曲面,FiberFWCAD 有专门模块

• 缠绕设备集成商:需要把工艺软件和四/五/六轴设备对接的,后置处理覆盖度足够

• 正在建数字化能力的工艺部门:想减少人工编程、统一工艺数据,有现实的 ROI 路径

不建议的场景：单一直管件、单一规格、单一设备、工艺要求稳定的产线,这套软件的功能用不到一半,投入产出不一定划算。

九、直播预告：系统讲一遍完整工作流

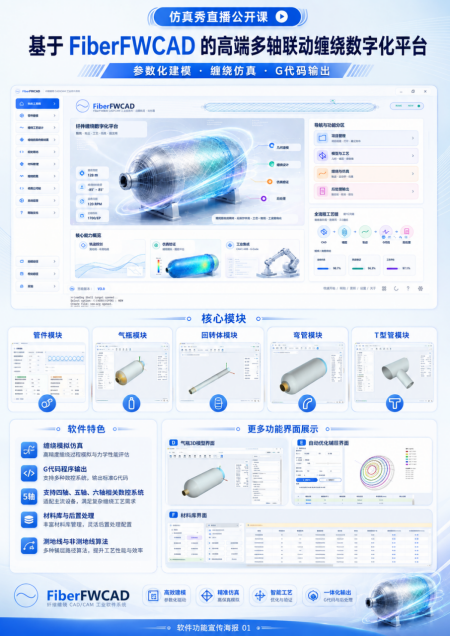

8月8日19时30分，我们邀请本文作者林松老师在 2026 仿真知识狂欢节第九期讲座:《基于FiberFWCAD的高端多轴联动缠绕数字化平台》，把 FiberFWCAD 整套工作流系统讲一遍。它不是介绍概念，会拿实际产品案例,把"算出来—绕得出来—设备跑得起来"这条链路讲透。

林松  副教授/高级工程师

北华航天工业学院  副教授/高级工程师、硕士生导师，一直从事碳纤维复合材料缠绕相关的研发工作，获得航天科技集团科技进步奖三项，国防科技进步二等奖一项，在国外期刊发表文章40篇上，参与多项纤维缠绕技术相关的国家重点研发以及省部级项目。

核心研究方向与突破成果包括：

（1）四型储氢气高压复合材料气瓶的缠绕成型工艺及其仿真，结构设计以及有限元分析等关键技术难题。

（2）高性能干法预浸纱制备以及装备技术等核心技术瓶颈。

（3）机器人柔性多轴联动纤维缠绕技术以及装备的工程难点。

（4）负责多轴联动纤维缠绕仿真软件的开发。

2、报告的主要内容

• 平台整体架构,管件、气瓶、回转体、弯管、T 型管五类模块的适用边界

• 参数化建模如何驱动路径计算,结构尺寸变化后怎么快速重新生成设计

• 螺旋、环向、过渡缠绕的工程实现,以及多层铺层模拟的逻辑

• 测地线和非测地线在不等开口气瓶中的实际应用

• 弯管和 T 型管复杂区域的轨迹规划,以及多轴联动仿真

• 材料库、运动仿真、后置处理与 G 代码输出如何构成完整制造数据链

总之，复合材料缠绕、压力容器、复杂管件、数字化制造相关的工程师,建议重点关注。直播里会带案例演示,有问题可以现场交流。
