光束整形提升金属激光粉床熔融增材制造可持续性 ——Inconel 718 航天叶轮案例研究

14天前浏览268

激光光束整形是优化金属激光粉床熔融(PBF-LB/M)工艺稳定性、提升生产效率、定制材料微观组织的前沿技术,但该技术在能耗、粉末废料等可持续性维度的综合影响尚未明确,尤其光束整形方案通常需搭配更高激光功率,其环保效益存疑。本文以工业级 Inconel 718 航天叶轮为试样,通过工艺层面可持续性评估,对比大直径环形光束(铺粉层厚 80μm)与行业主流高斯光束(铺粉层厚 40μm)两类方案下的各项绿色制造指标。研究基于改造后的工业级 PBF-LB/M 设备开展理论计算与多组试验实测,结果表明:相较于高斯光束工艺参数,环形光束方案打印时长缩短 63.0%、总能耗降低 60.2%、氩气保护气消耗减少 57.9%、粉末废料损耗下降 73.8%,同时可实现与高斯工艺相当的零件致密度。研究发现,设备冷水机、过滤系统等恒定功耗设备是整体能耗主要来源,打印总时长是决定能耗效率的核心因素,激光本身能耗占整机总能耗不足 1/3;但受更大铺粉层厚影响,且未优化轮廓与表面工艺参数,环形光束打印工件表面粗糙度有所上升。综上,光束整形技术可显著提升 PBF-LB/M 生产效率、降低能源与原材料消耗,具备突出的绿色制造优势;后续研究需优化工艺策略,平衡表面质量短板与辅助设备能耗需求,进一步释放光束整形的可持续制造潜力。

01

部分图文解读

文章核心亮点

  1. 工业真实零件验证,落地性强

    摒弃标准方块试样,选用带复杂曲面、薄壁结构的航天 Inconel 718 叶轮(直径 150mm)作为验证件,研究结论可直接用于航空航天金属增材产线工艺优化。
  2. 全维度可持续性量化对比

    同步测算四大绿色制造核心指标:打印时长、电能消耗、氩气惰性气体损耗、金属粉末废料,给出精准降幅数据,填补大尺寸环形光束在耗材、能耗领域的研究空白。
  3. 厘清整机能耗核心逻辑

    颠覆 “激光功率越高能耗越高” 固有认知:冷水机、过滤系统等恒定功耗设备占总能耗 70% 以上,缩短打印时长才是降低整机能耗最有效手段,激光仅占总能耗不足 1/3。
  4. 明确两种光束成型特性差异

    高斯光束形成窄而深熔池,晶粒无定向生长;环形光束熔池更宽更浅,晶粒沿打印方向拉长;环形光束大幅减少被保护气流带走的飞溅粉末,延长过滤器、废料收集仓使用寿命。
  5. 指出现有工艺短板与优化路径

    环形光束现阶段存在表面粗糙度偏高问题,归因于未配套优化轮廓、表层曝光策略,文章给出明确改进方案,为后续工艺迭代指明方向。
  6. 填补现有研究缺口

    过往光束整形研究仅采用 40μm 薄层、小口径环形光束、简单方块试样,本研究首次采用 80μm 厚层、420μm 大直径环形光束,完整评估粉末损耗、保护气消耗等此前被忽略的可持续指标。

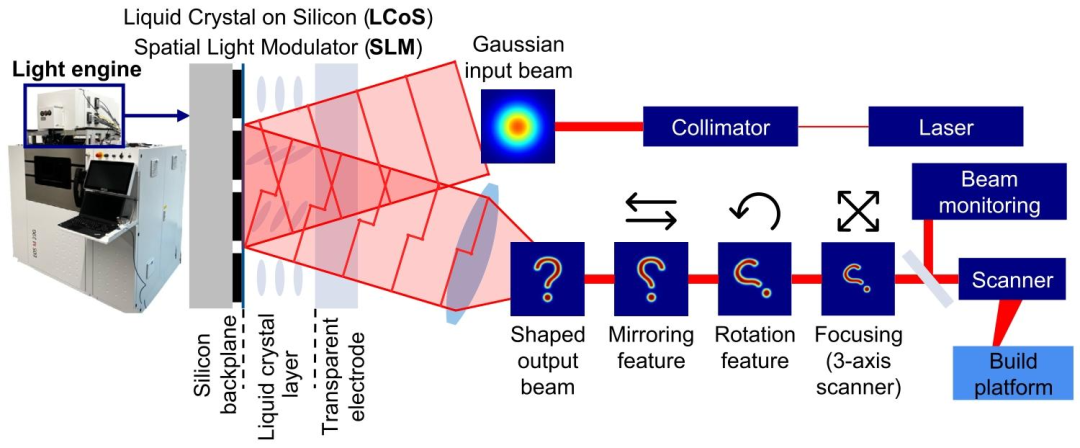

图 1 搭载动态光束整形光路的 EOS M290 金属粉床熔融设备及光路结构示意图

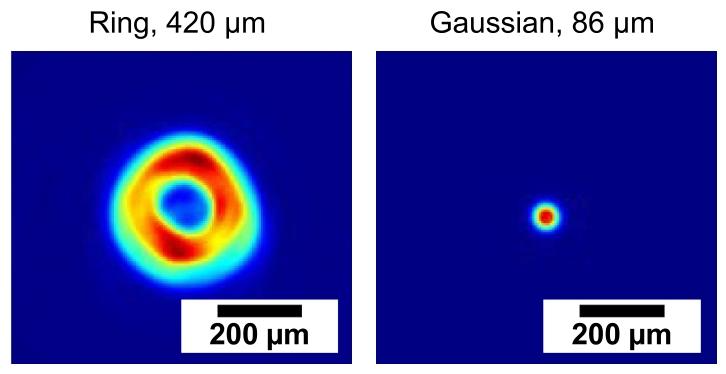

图 2 本文研究的两种激光光束形貌(工作面内定性光强分布)

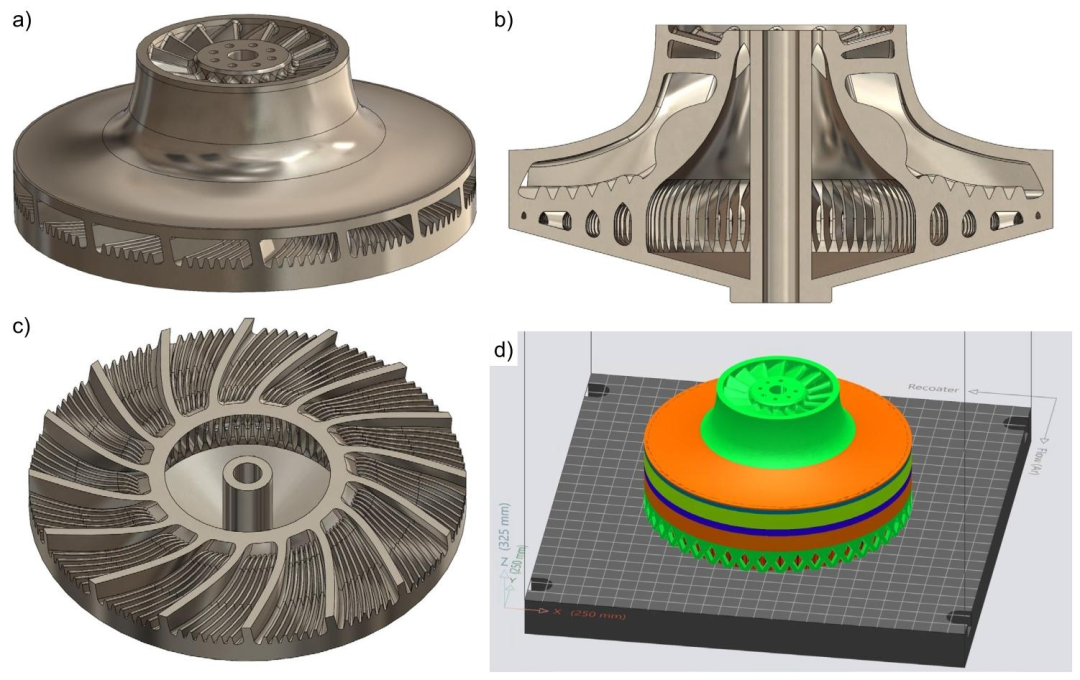

图 3 航天叶轮试样模型:a)整体外观;b)竖直剖切视图;c)水平剖切视图;d)EOSPRINT 2 软件内热补偿分区设置

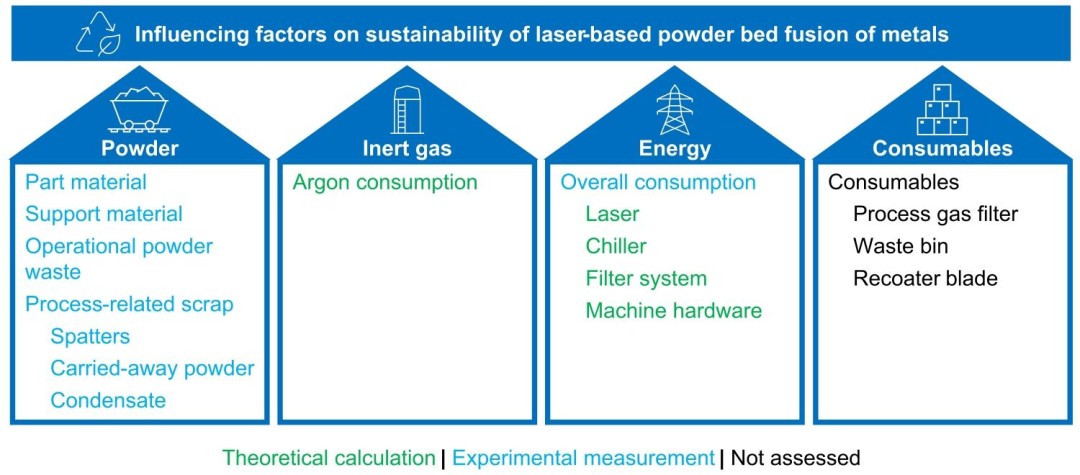

图 4 金属激光粉床熔融制造可持续性影响因素分类:粉末、惰性气体、电能、耗材(绿色 = 理论计算,蓝色 = 试验实测,黑色 = 本文未评估)

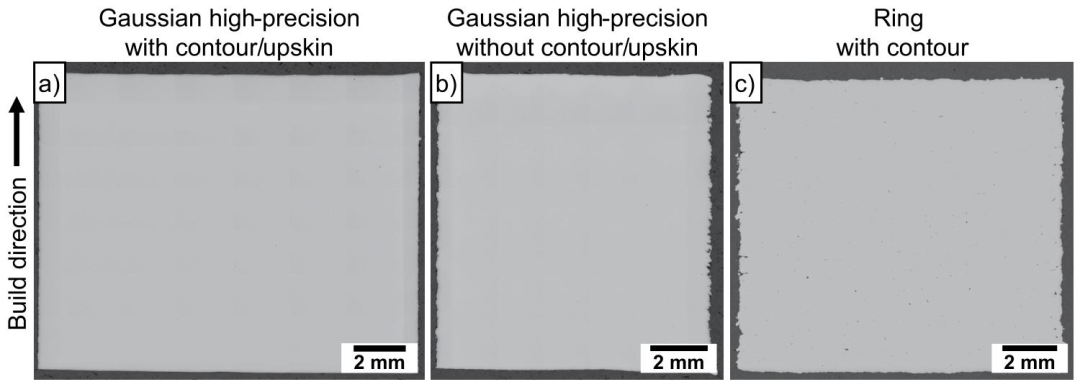

图 5 未腐蚀金相试样截面图:a)带轮廓 / 表层工艺的高精度高斯光束试样;b)无轮廓 / 表层工艺高斯光束试样;c)带轮廓工艺环形光束试样

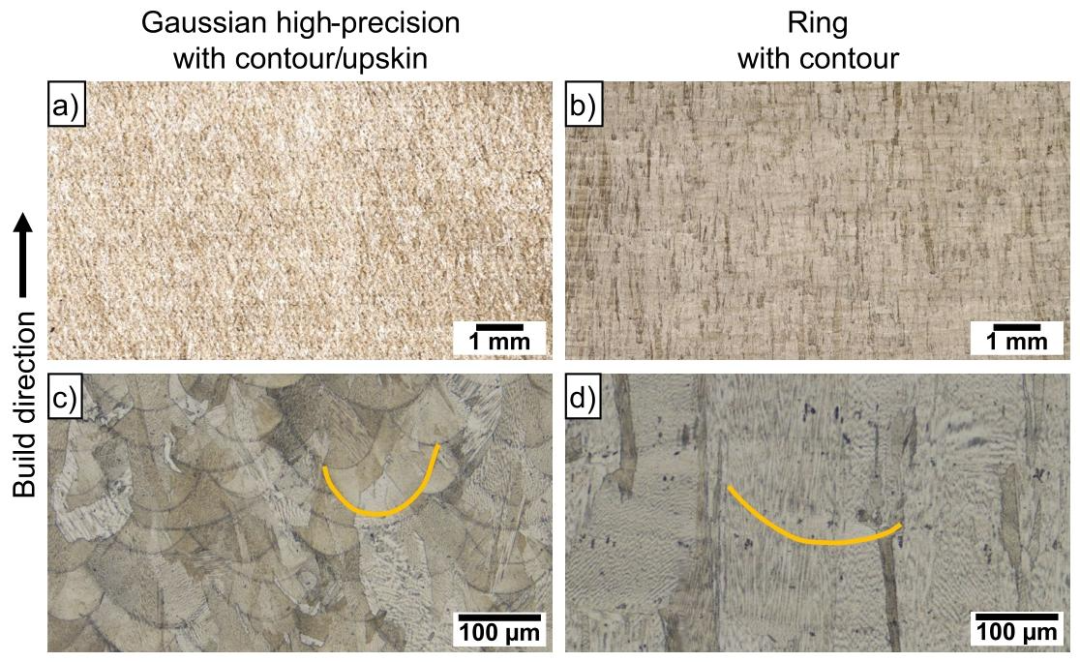

图 6 腐蚀后金相显微图,标注熔池轮廓(橙色线条):a、c)高精度高斯光束;b、d)环形光束,对比两种工艺熔池形态

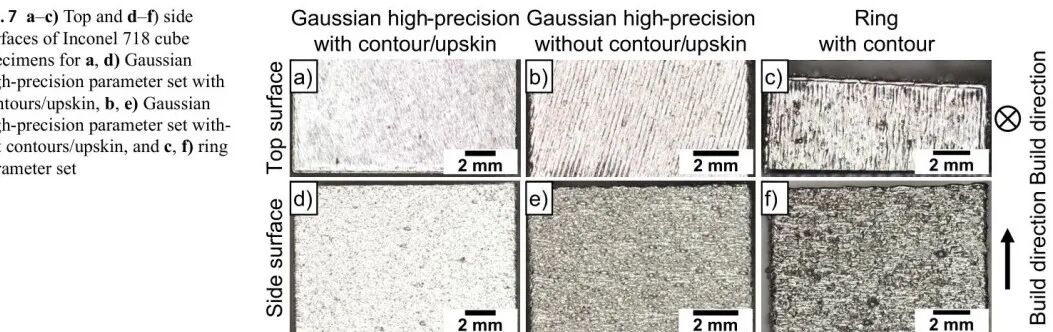

图 7 方块试样顶面与侧面形貌图:a/d)带轮廓 / 表层高斯试样;b/e)无轮廓 / 表层高斯试样;c/f)环形光束试样

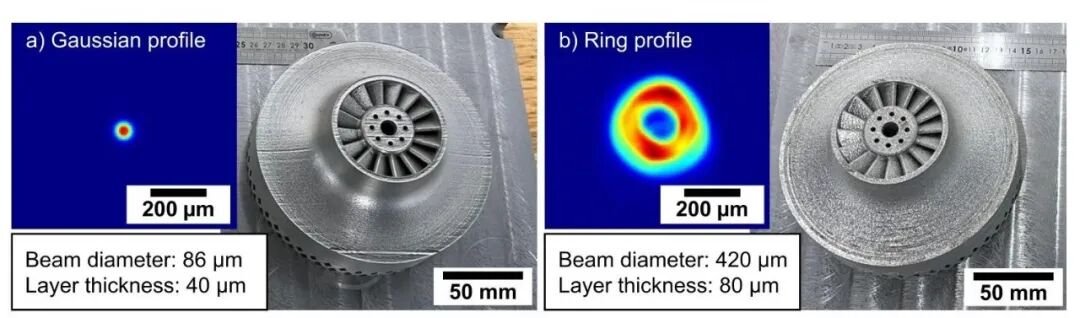

图 8 成型完成的航天叶轮实物:a)高精度高斯光束打印件;b)环形光束打印件

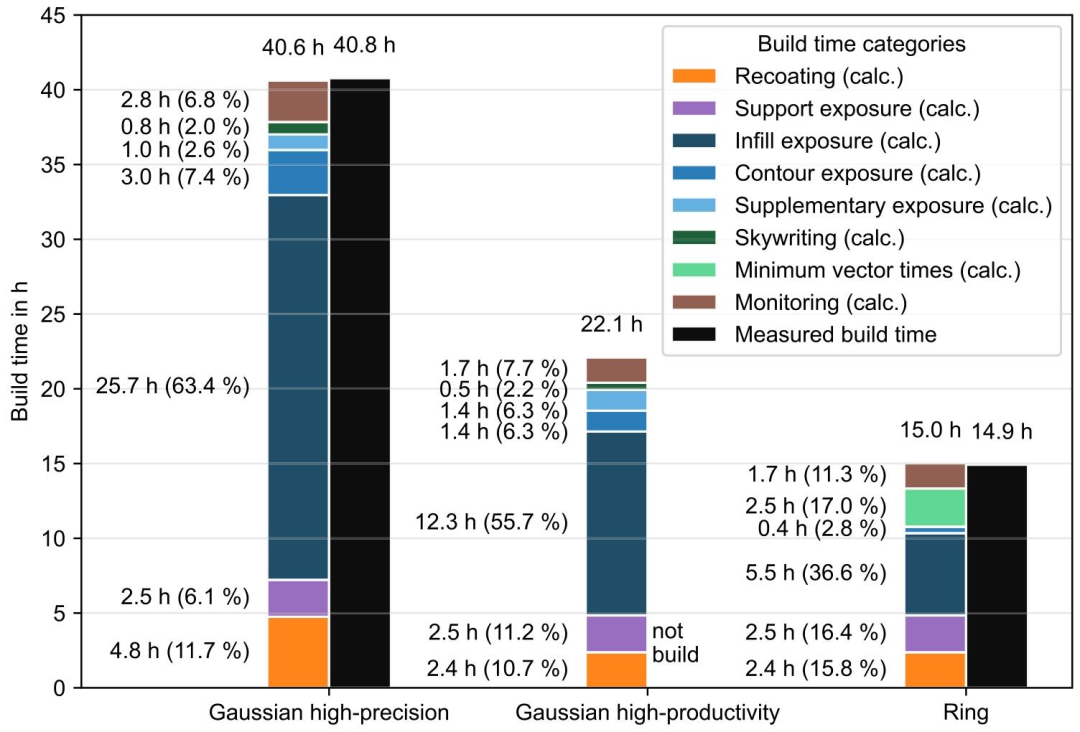

图 9 三种工艺参数组计算与实测总打印时长,按工序分类拆解时长占比

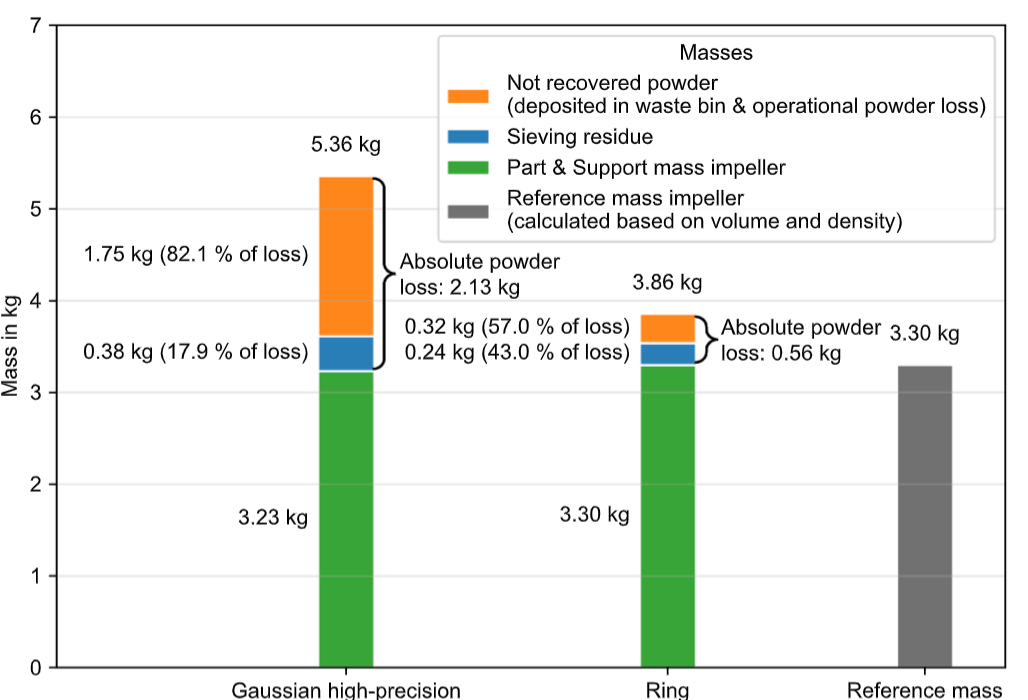

图 10 高精度高斯光束、环形光束两组打印任务粉末用量与粉末损耗实测数据柱状图

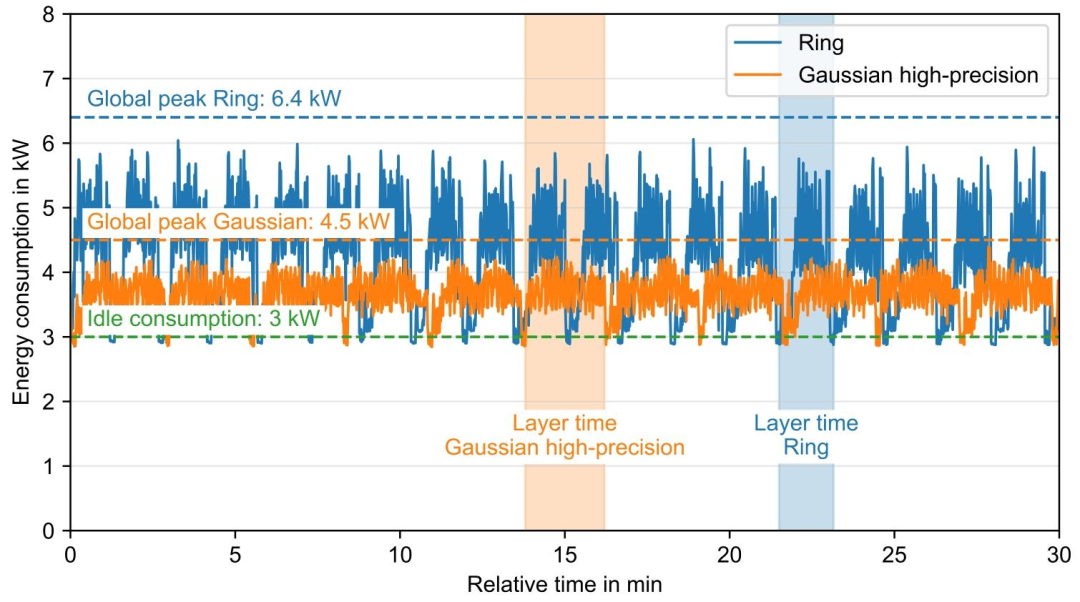

图 11 打印中段 30 分钟区间内,高斯光束与环形光束整机实时能耗变化曲线

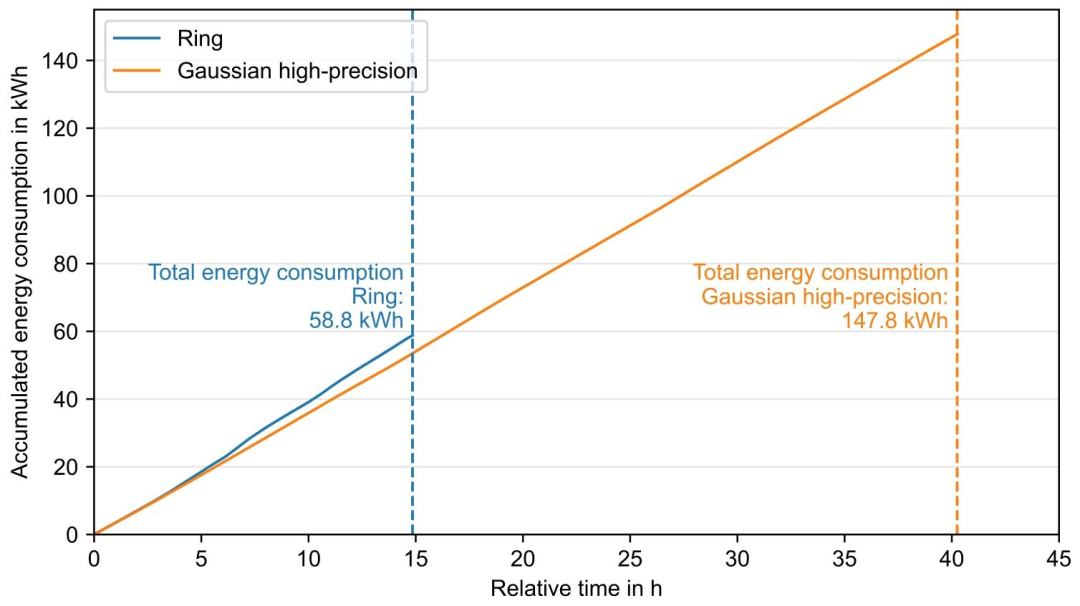

图 12 完整打印周期内,高斯光束、环形光束累计总能耗变化曲线

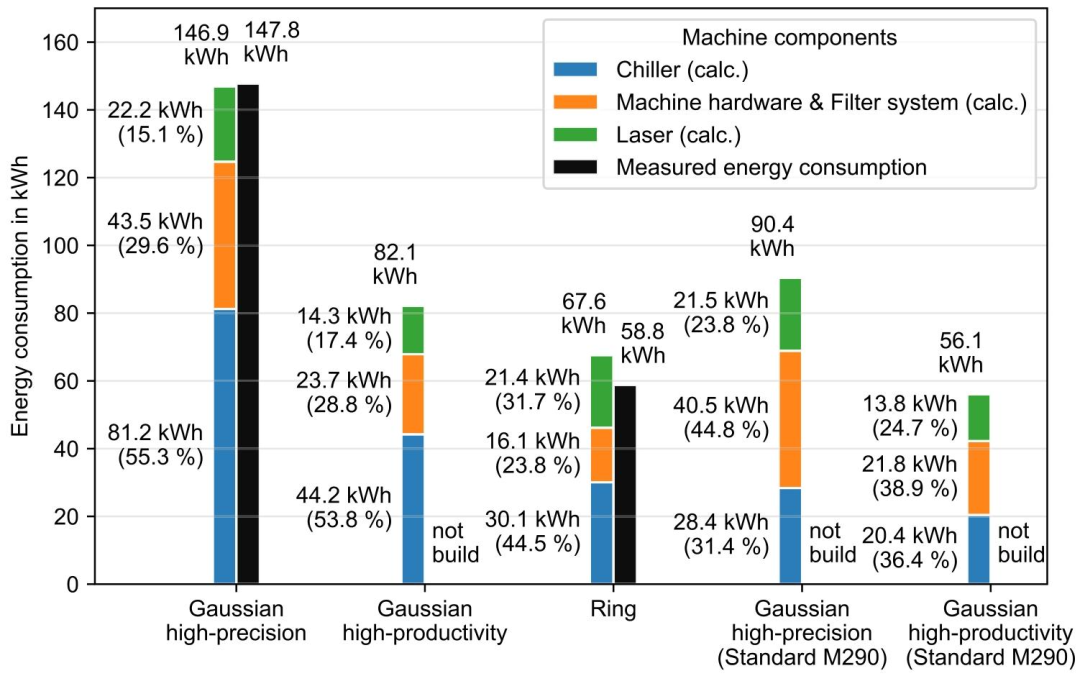

图 13 高精度高斯、高效高斯、环形光束三组工艺参数下,按设备部件拆分的计算能耗与实测能耗;同时附带标准型 EOS M290 设备采用高斯工艺参数的计算能耗作为参照

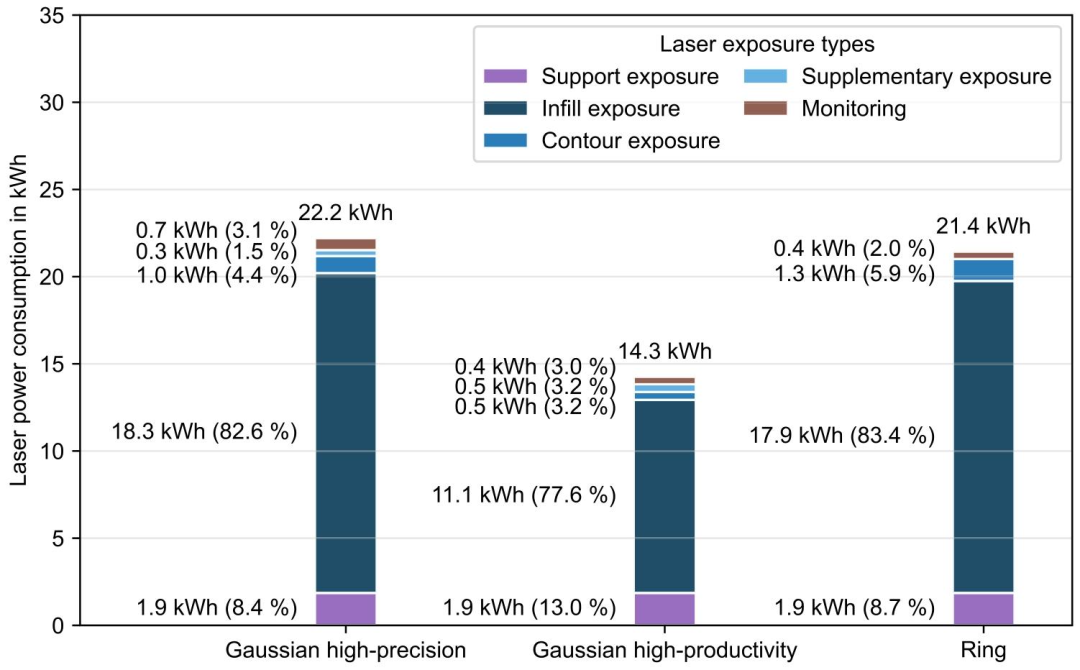

图 14 三种工艺参数组激光能耗拆分柱状图,按填充、支撑、轮廓、表层辅助曝光分类统计

02

 结论与展望

  • 生产效率与零件致密度环形光束工艺可将标准高斯高精度工艺打印时长由 40.8h 降至 14.9h,缩短 63.0%;即便与同 80μm 厚层高效高斯工艺对比,仍可节省 7.2h 打印时间。两种工艺成型试样致密度均≥99.9%,满足工业使用标准;代价是环形光束工件表面粗糙度更高,属于典型 “效率 - 表面质量” 权衡关系,可通过优化轮廓曝光、增加表层工艺改善。两种光束成型件晶粒形貌存在明显差异,后续可开展微观组织与力学性能专项研究。

  • 粉末材料利用(减废)两组工艺成型零件与支撑结构质量基本一致;环形光束粉末总损耗相比高斯工艺降低 73.8%。环形光束产生飞溅颗粒更大、峰值光强更低,飞溅总量更少,重颗粒不易被氩气带走,更多留存于成型腔筛分回收,大幅减少随气流流失的粉末废料,可延长惰性气体过滤器、废料仓更换周期。

  • 惰性氩气消耗保护气消耗量与打印时长呈线性相关;环形光束氩气总消耗降低 57.9%,高效高斯工艺降低 41.8%。对于长时间打印任务,腔体初始充气量影响可忽略,提升打印效率是减少氩气消耗的核心手段。

  • 整机电能消耗整机能耗由冷水机、过滤系统、机床硬件等恒定功耗设备主导,能耗与打印时长强相关,激光能耗占总能耗不足 1/3。环形光束总能耗相比高精度高斯工艺下降 60.2%;但对比同层厚高效高斯工艺仅降低 17.7%,证明铺粉层厚是控制打印时长、削减能耗的关键变量。大功率光束整形系统需配套高性能冷水机,新增制冷能耗会抵消部分绿色制造收益,后续设备硬件需与光束工艺匹配优化。

  • 整体研究总结与展望光束整形技术可从粉末废料、惰性气体、电能三大维度同步提升金属 PBF-LB/M 制造可持续性。本研究仅聚焦制造环节,完整生命周期评估还需覆盖原材料制备、零件服役、报废回收全流程。后续研究方向:① 优化环形光束轮廓、表层工艺,降低表面粗糙度;② 研发多光束复合成型策略,针对零件不同特征匹配最优光束;③ 优化扫描路径,消除最小矢量等待等无效耗时;④ 升级冷水机、过滤系统等恒功耗辅助设备能效,进一步降低整机碳排。
