PT 说我的 cell "功能不等价"，但我确信它等价——一次 NED-005 排查记
前几天在 PT 里做手动 ECO：把一只 latch 型 clock gating cell 从 X2 换成 X4。同一个库、同一个系列、pin 一个不差，就是驱动不同。结果 PT 直接拒绝：
Error: Could not size 'xxx/latch' ('lib/TLATNCA_X2') with 'lib/TLATNCA_X4':
Cells not functionally equivalent. (NED-005)
第一反应是：X2 和 X4 功能还能不一样？是不是哪个设置把工具带偏了？
工具没偏，是我对"功能等价"的理解和它不一样。
翻 size_cell 的文档，PT 判功能等价看四样：输入 pin 数、输出 pin 数、逻辑功能，外加 enabled timing arc 的数量、类型和 sense。前三个好理解，第四个平时真不太注意。另外，如果 lib cell 上带着 Library Compiler 生成的 function_id、mog_func_id、user_function_class 这几个属性，两边也得一致。
clock gating latch 是典型的复杂时序 cell，LC 经常生成不了标准的 function_id，得靠 user_function_class 标注。不同 drive 的 cell，arc 建模差一点、或者这个属性标得不一样，PT 就判"不等价"。功能上确实一样，但四件套有一条不过，门就是关的。
想确认卡在哪条，两个命令。get_alternative_lib_cells 返回 PT 认可的等价 cell 列表，和 size_cell 是同一套判定：
get_alternative_lib_cells [get_cells xxx/latch]
列表是空的、或者没有你要的 X4，就是过不了（实测空列表会带 NED-002 warning）。再对比两个 lib cell 的属性：
get_attribute [get_lib_cells lib/TLATNCA_X2] function_id
get_attribute [get_lib_cells lib/TLATNCA_X2] user_function_class
到这儿其实还是纸上谈兵。我手里没有现成的库能复现，就在跑工具的那台 Linux 服务器上造了个最小 case：两个 latch cell，逻辑功能一模一样，只有 timing arc 集不同，看 PT 到底怎么判。造库的过程本身也踩了几个小坑——边沿弧类型、when 和 sdf_cond 要配对、constraint 表要带模板变量——不过那是另一个话题。结果复现是复现了，报的文案跟我项目里那句不一样：

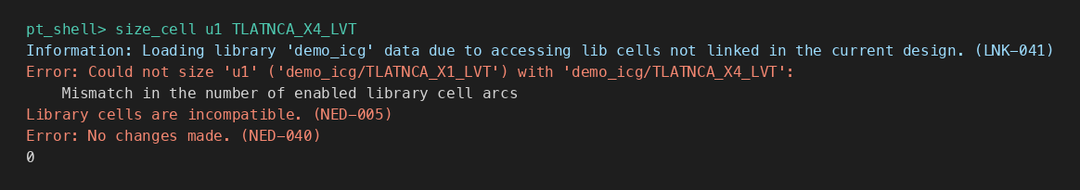

Error: Could not size 'u1' ('demo_icg/TLATNCA_X1_LVT') with 'demo_icg/TLATNCA_X4_LVT':
Mismatch in the number of enabled library cell arcs
Library cells are incompatible. (NED-005)
同一个 NED-005，拒绝理由有好几种措辞。项目里是 "Cells not functionally equivalent"，复现出来是 "Mismatch in the number of enabled library cell arcs"，还有一种 "Cells must have same connections"。排查的时候先看清手上是哪一种，别拿着 A 的解法去套 B。
如果只是 arc 集有差异、逻辑功能确实一致，PT 留了个放行的口子：
set eco_strict_lib_arc_equivalence false

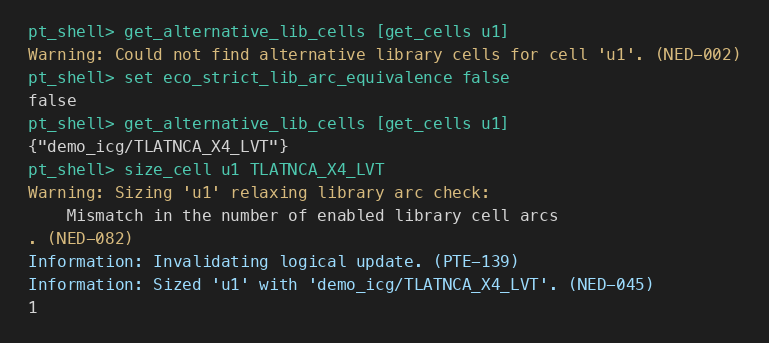

这个变量默认 true，卡的就是 arc 的数量、from/to pin、sense、when 条件四项。设成 false 之后，get_alternative_lib_cells 立刻列出 X4，size 也过了，但会给一个 NED-082 warning："Sizing ... relaxing library arc check"。这个 warning 不能当没看见，放宽掉的那几条 arc 差异里有没有关键的 setup/hold，得人工核一遍。
但放行变量不是万能的。卡在 user_function_class 不匹配上，它管不着——它只管 arc。还有一种我实测踩到的：cell 的某个功能输入 pin 在目标 cell 里一条时序弧都没有，PT 报 "Cells must have same connections"，这种连 arc 放松都救不回来，PT 认为连接关系本身就不一样。
这种情况只能上强制通道 swap_cell：
swap_cell [get_cells xxx/latch] [get_lib_cells lib/TLATNCA_X4]
swap_cell 只查一件事：换出 cell 的每个边界 pin，在换入 cell 里要有同名 pin，反过来也一样。功能等价？它不看。arc 变量是 true 还是 false？也不管。文档里倒是写了一句"只是换尺寸应该用 size_cell，它更高效"，言下之意：size_cell 管不了的场景，才轮到它。

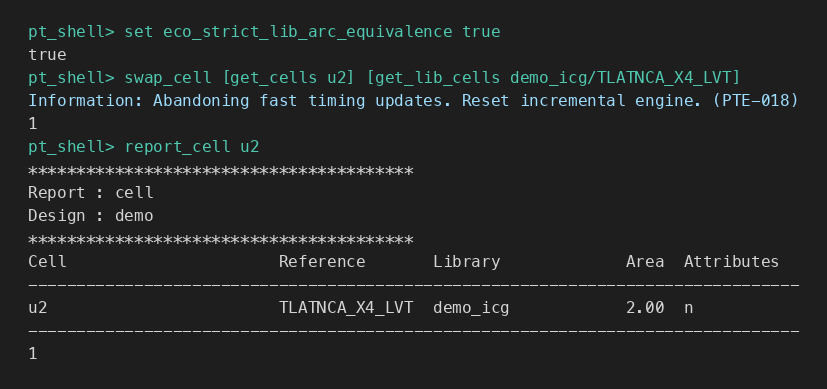

两个实测才知道的细节。第一，swap_in 直接写裸 cell 名会匹配不到（SEL-003），要写 library/cell 全名，或者干脆 get_lib_cells。第二，swap 成功的瞬间 PT 打印 PTE-018："Abandoning fast timing updates. Reset incremental engine."——文档说"时序更新开销更大"不是客气话，它直接把增量时序引擎重置了，代价实打实。
swap 之后有两条要注意。第一，别显式跑 link_design——swap 只做了局部 relink，显式 link 会把 swap 撤销，PT 不保存 swap 信息。第二，既然绕过了等价检查，事后必须用 FM 之类的手段把等价性坐实，尤其 clock gating 路径上的 cell，万一真不等价就是功能事故，不是 timing 问题。
到这儿以为完了？最大的坑在交接。
ECO 做完要写 change list 给实现侧。PT 的 write_changes 支持好几种格式，给 ICC2 用 icctcl：
write_changes -format icctcl -output eco_icc2.tcl

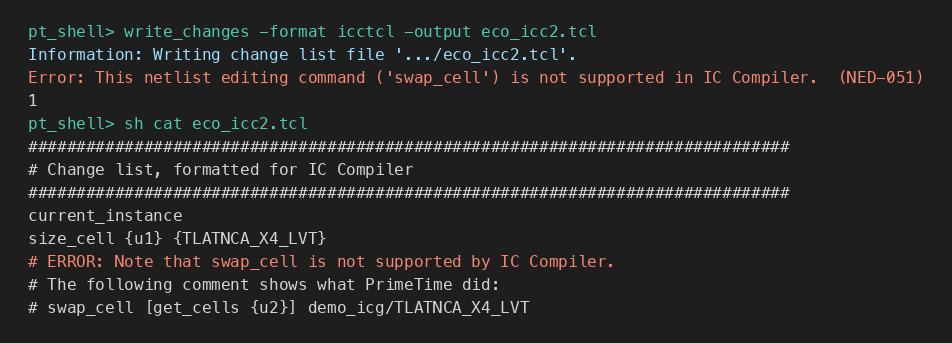

写的时候 PT 当场报了一条：
Error: This netlist editing command ('swap_cell') is not supported in IC
Compiler. (NED-051)
打开生成的文件一看，size_cell 那条改动好好地写在脚本里，swap_cell 这条变成了三行注释：
# ERROR: Note that swap_cell is not supported by IC Compiler.
# The following comment shows what PrimeTime did:
# swap_cell [get_cells {u2}] demo_icg/TLATNCA_X4_LVT
也就是说，PT 其实喊了，但只喊在 write_changes 的 log 里，脚本本身照常生成。要是像平时一样写完就扔给 ICC2 source，不看 log 不打开文件，这条改动就神不知鬼不觉地没了。文档里其实白纸黑字写了 swap_cell 不写入 icctcl 和 dctcl 脚本，但不踩一次，谁注意得到那行字？
所以正确做法是写两份：icctcl 给 ICC2 跑其余改动，text 格式留一份核对清单，然后手工把 swap 翻译成 ICC2 命令补进脚本。ICC2 侧对应的是 change_link，真机 help 确认过存在：
change_link xxx/latch TLATNCA_X4
要求和 PT 的 swap_cell 一个标准：port 数量、名字、方向一致即可，不查功能等价——正好语义对应。跑完记得 link 一下让绑定生效。当然也可以先试 ICC2 自己的 size_cell——ICC2 和 PT 的等价判定是各自独立的，PT 判不等价不代表 ICC2 也判不过，能过的话用 size_cell 最干净。还有个细节：PT 写进 icctcl 脚本的 size_cell 不带库前缀，最终绑定到哪个库由 ICC2 的 link library 设置决定，跑完务必 report_cell 确认 ref 换对了。
最后跑 FM，把 X2 换 X4 的等价性正式坐实，这条 ECO 才算闭环。
回头看这次排查，印象最深的不是 NED-005 本身，而是"工具的判定"和"我以为的判定"之间的 gap：四件套加 LC 属性，少一样都不行；每层检查都有绕过的口子——arc 差异有 eco_strict_lib_arc_equivalence，属性差异有 swap_cell——但每绕开一层，验证责任就往你身上多压一层，swap_cell 连增量时序引擎都给你重置了。以及交接时那个最不起眼的坑：icctcl 里的 swap_cell 只剩注释，NED-051 喊是喊了，听不见就等于没有。
