拉开接收机性能差距的核心是什么

13天前浏览229
接收机是通信系统的核心部件。在实际工程中,我们常会听到"这是一款高性能接收机,与普通接收机不可同日而语"的说法。那么,真正拉开接收机性能差距的核心因素究竟是什么?

灵敏度定义

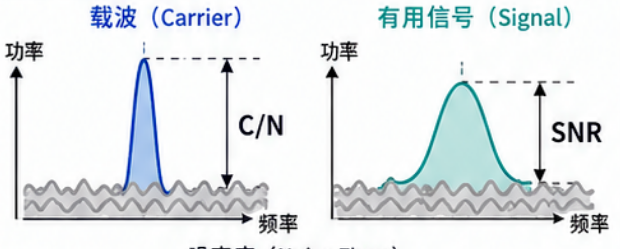

无线接收机的灵敏度,定义为在满足系统要求的误码率(或误帧率)前提下,解调所需最小信噪比对应的最低射频输入功率。该指标与信号调制方式、信道传播特性、噪声电平等因素密切相关,不同通信系统对灵敏度的要求也各不相同。

简言之,灵敏度代表接收机能够识别的最弱信号强度。

根据自由空间传播损耗公式:

Lfs (dB)=32.44+20lgd(km)+20lgf(MHz)

在发射功率相同的条件下,接收机灵敏度越高(数值越低),可支持的传输距离就越远。这正是工程上不断追求更高灵敏度的根本原因。

然而,从灵敏度的理论公式可以看出,对于相同调制方式、相同传输速率的信号,其灵敏度设计并不会产生显著差异。那么,接收机性能的优劣究竟取决于什么?

接收机输入端接收到的频谱环境十分复杂,除目标有用信号外,杂散信号、宽带噪声、邻道干扰等各类无用电磁波会同步涌入,直接劣化解调效果。能否在混杂的电磁频谱中精准分离、还原目标信号,是评判接收机综合性能的核心标准。

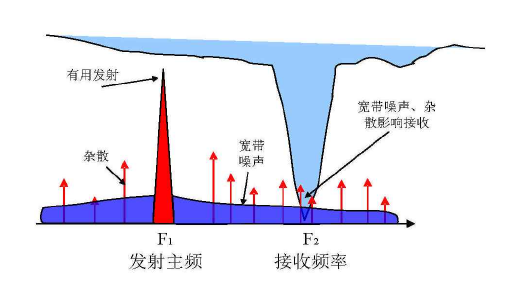

图中可见,接收频点 F2 会受到发射主频 F1 带来的杂散辐射、全域宽带噪声等多重干扰叠加,严重压制目标信号,大幅提升解调难度。针对该痛点,行业衍生出两类主流优化架构与技术方案:

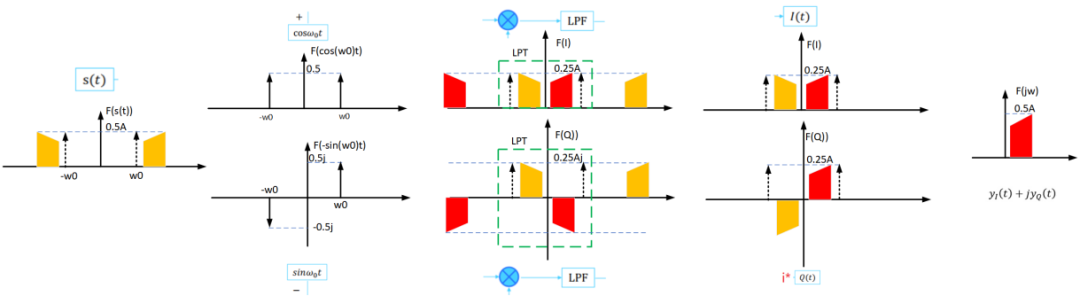

超外差方案的核心原理为频谱搬移,通过混频将基底噪声、邻道干扰偏移至远离目标信号的频域区间,再搭配高性能滤波器完成无用频谱的滤除,从硬件架构层面隔离干扰。

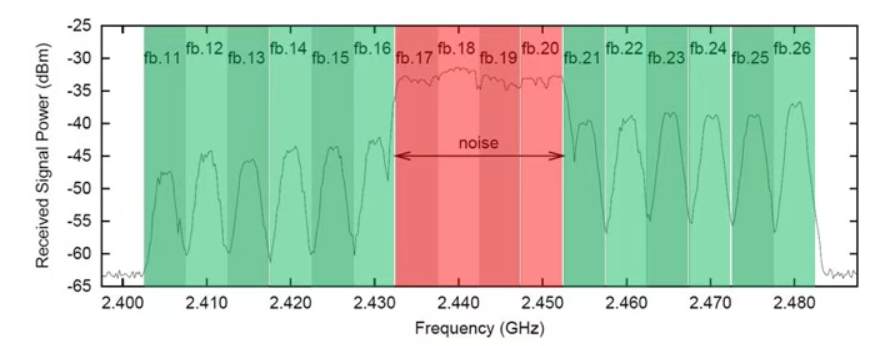

同样的原因,出现了跳频,在这个频率上有干扰,接收就切换到另一个没有干扰的频率上去。跳速越高,跳频的宽度越大,无线通信抗干扰能力越高。此种抗干扰技术可以保护与隔离某一频段,保证其不受到外界各种因素的干扰。如下图所示,某通信系统,工作频段在频段区间A和频段工作区间B之间来回跳动,而避开noise覆盖的红色干扰区域:

总结

灵敏度仅决定接收机接收弱信号的基础上限,而抗干扰、多信号分辨能力,才是不同档次接收机产生巨大性能差距的核心;超外差架构、宽带高速跳频则是落地抗干扰能力、拉开产品性能层级的关键技术手段。


来源:射频通信链
通信UM理论
著作权归作者所有,欢迎分享,未经许可,不得转载
首次发布时间:2026-08-12
最近编辑:13天前
匹诺曹
签名征集中
获赞 14粉丝 69文章 481课程 0
点赞
收藏
作者推荐

射频基础,认识频谱仪

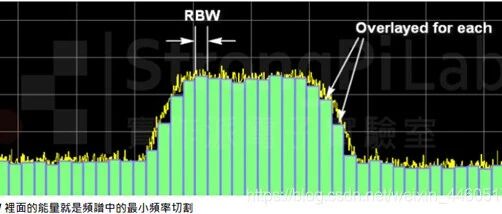

在射频领域,频谱仪是工程师们手中的“利器”,它能将复杂的信号以直观的频谱形式展现出来,帮助我们洞察信号的奥秘。但你真的了解并会使用频谱仪吗?频谱仪基础:关键参数与原理 两个核心参数:RBW与VBW RBW(分辨率带宽) 定义:它是频谱仪中中频滤波器的3dB带宽,相当于对信号频谱进行“切割”的最小频率单位。 RBW是频谱仪中中频滤波器的3dB带宽。当测量分辨率带宽(RBW)设置为明显小于脉冲重复频率(=1/T)的值,可以分辨单个谱线。从采样的角度来说,要想区分两个信号,必须把RBW的设置要小于两个信号的间隔才能完全区分两个信号。RBW的设置要小于采样的间隔,根据ADC的采样定理,数字信号如果要能够恢复模拟信号,一个周期内至少要采集两个点。如果双音信号频间距远远小于中频滤波器的带宽,那么频谱仪是无法“分辨”出这两根谱线的,而是“误认为”是一根谱线。当频间距与中频滤波器带宽相等时,频谱仪测得的频谱将如图所示,通常认为此时为可分辨的临界点。如果将RBW设置得远远小于频间距,则可以非常清晰的将两个信号分辨出来,如图(右)所示。举例来说一下RBW的设置怎么影响我们测试指标在测试一个设备有没有杂散的时候,我们通常会把RBW打的很宽,因为这样可以观测到更宽的范围。但是这时候如果近端有带外杂散,如果我们的RBW打的比较宽,可能就无法发现这个杂散。RBW除了影响分辨率还影响什么?底噪声影响:RBW越大,频谱仪测量到的底噪声越高。公式表明,RBW增大10倍,底噪抬高10dB(Noise Floor, rms = -174dBm/Hz + NFSA + 10lg(RBW))。因此,减小RBW可降低噪底,提升小信号的观测能力。 VBW(视频带宽)定义:检波后视频滤波器的带宽,用于平滑检波包络。 作用:VBW越小,测试曲线越光滑,测量精度越高。通常可根据RBW自适应调整,或在需要细腻显示时手动调小。 工作原理:超外差结构的奥秘频谱仪多采用超外差结构,核心流程如下:信号输入:射频信号经衰减器调整电平,避免混频器过载。 混频处理:与本振信号混频,将射频信号转换为固定中频信号,便于后续处理。 滤波与放大:中频信号通过分辨率带宽滤波器,筛选出目标频率分量并放大。 检波与显示:包络检波器提取信号幅度信息,经视频滤波后在屏幕上显示频谱。重要指标:动态范围与灵敏度 动态范围:能同时测量的最大信号与最小信号的幅度差,受混频器非线性和底噪声限制。例如,测量谐波失真时,需确保被测信号与杂散信号均在动态范围内。 灵敏度:频谱仪能检测到的最小信号电平,取决于底噪声和噪声系数。灵敏度越高,越适合弱信号测量,如无线通信中的基站覆盖测试。 频谱仪使用全流程 开机与校准:确保测量准确 开机预热:多数频谱仪需预热15-30分钟,使内部器件稳定,尤其是本振源。 自动校准:通过内部校准信号(幅度参考信号)校准幅度精度,部分高端机型支持温度漂移自动补偿。参数设置:精准定位信号 中心频率与扫宽 中心频率:设置为被测信号的中心频率,使信号出现在屏幕中央。 扫宽:根据信号带宽选择,若已知信号频率范围为100MHz-200MHz,扫宽可设为100MHz(起始100MHz,终止200MHz)。 RBW与VBW设置初始设置:先粗设RBW为信号带宽的2-3倍,观察信号轮廓;再逐步减小RBW,直至信号频谱稳定。 VBW建议:通常设为RBW的1/3-1/10,如RBW=10kHz时,VBW可设为3kHz,以平衡平滑度与响应速度。 衰减器调整:根据输入信号强度,调整衰减器使信号电平在混频器线性范围内(避免压缩),通常从0dB开始逐步增加,直至信号幅度稳定。 (三)信号测量:从基础到进阶 单音信号测量 - 直接读取屏幕上信号峰值的频率和幅度,注意使用峰值检波器确保最大幅度被捕获。双音信号测量(互调失真) 输入两个等幅信号,设置RBW小于两信号频间距,观测中间的三阶互调产物(2f1-f2、2f2-f1),计算其与基波的幅度差。 邻道功率测量(ACPR) - 针对数字通信信号,设置合适的信道带宽和频偏,利用频谱仪内置模板测试信号能量泄漏到邻道的程度。 CCDFCCDF是直接测量和可视化信号峰均比统计特性 的最常用工具。峰均比本身是一个瞬时的或平均的概念,而CCDF则完整地展示了峰均比的概率分布。CCDF描述信号瞬时功率超过其平均功率某一特定值的概率 。用“在多长时间内”来表述概率(更严谨的说法是“信号在多大比例的时间内”)非常直观。相位噪声测量连接高稳定度信号源,启用相位噪声测量功能,设置偏移频率范围,读取指定频偏处的噪声电平(dBc/Hz)。 Zero spanZero Span模式在频谱分析仪中是一种强大的工具,主要用于时域分析,能够帮助用户深入理解信号的特性及其在时间上的变化.可以测量功放的爬坡时间,分析信号特性等。杂散辐射测试杂散辐射测量用于监测放大器产生的、在指定频率范围之外的无用信号。通常,杂散辐射是在宽频率范围内进行测量的。杂散辐射测量允许用户灵活定义所有测量参数。占用带宽(OBW)调制信号的一个重要特性是其占用带宽,即必须包含一定百分比功率的带宽。例如,在无线通信系统中,必须限制占用带宽,以实现相邻通道中无失真的传输。数字调制与实时分析 -数字调制分析:利用频谱仪的矢量信号分析功能解调QPSK、256QAM等信号,查看星座图、误差矢量幅度(EVM)等指标,评估调制质量。 实时频谱分析:针对捷变信号(如雷达脉冲、跳频通信),启用实时模式捕获瞬态频谱,通过密度显示(Histogram)观察信号出现概率,避免传统扫频模式的漏测问题。总结:频谱仪的使用不仅是操作按钮的组合,更是对信号理论、仪器原理和工程实践的综合运用。基础层需掌握RBW/VBW的物理意义与设置逻辑,应用层需熟悉各类测量场景的参数配置,进阶层则需结合仪器特性优化测量方案(如本振稳定、预选器协同)。 初学者可从单音信号测量起步,逐步尝试双音、调制信号等复杂场景,同时注重校准与误差分析 下次拿起频谱仪时,不妨带着这些思考:我是否选对了RBW?噪声对测量的影响有多大?这个杂散是真实存在还是仪器失真?带着问题探索,你将解锁更多频谱仪的隐藏技能。来源:射频通信链
