6大实战犀牛曲面建模项目案例，看懂异形幕墙落地全流程

很多幕墙设计师都有一个通病：效果图精致好看，现场落地直接翻车。板面扭曲、接缝错乱、造价超标、大量返工……

问题根本不在施工，而是：只会做效果图建模，不会做可加工落地建模。

今天带大家快速看懂6个国内地标曲面项目，犀牛建模如何实现完美落地！

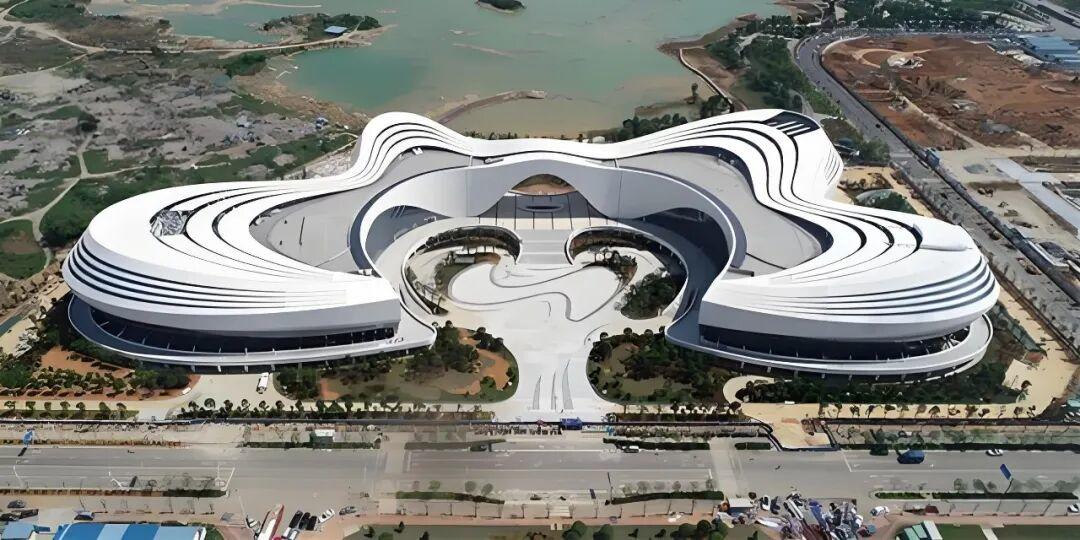

案例1：花瓣双曲幕墙｜成都东部新区规划馆

经典花瓣异形外立面，大量不规则双曲铝板、玻璃，板块弧度全部不重复，人工建模极易曲面错乱、无法下料。

通过犀牛高精度建面+参数化分板，智能把多余双曲优化为单曲，大幅节省模具成本。

板块、折边、展开图批量输出，可直接对接多点成型设备加工，告别传统木模误差。

成果：项目返工率下降70%，整体弧度统一、拼缝规整。

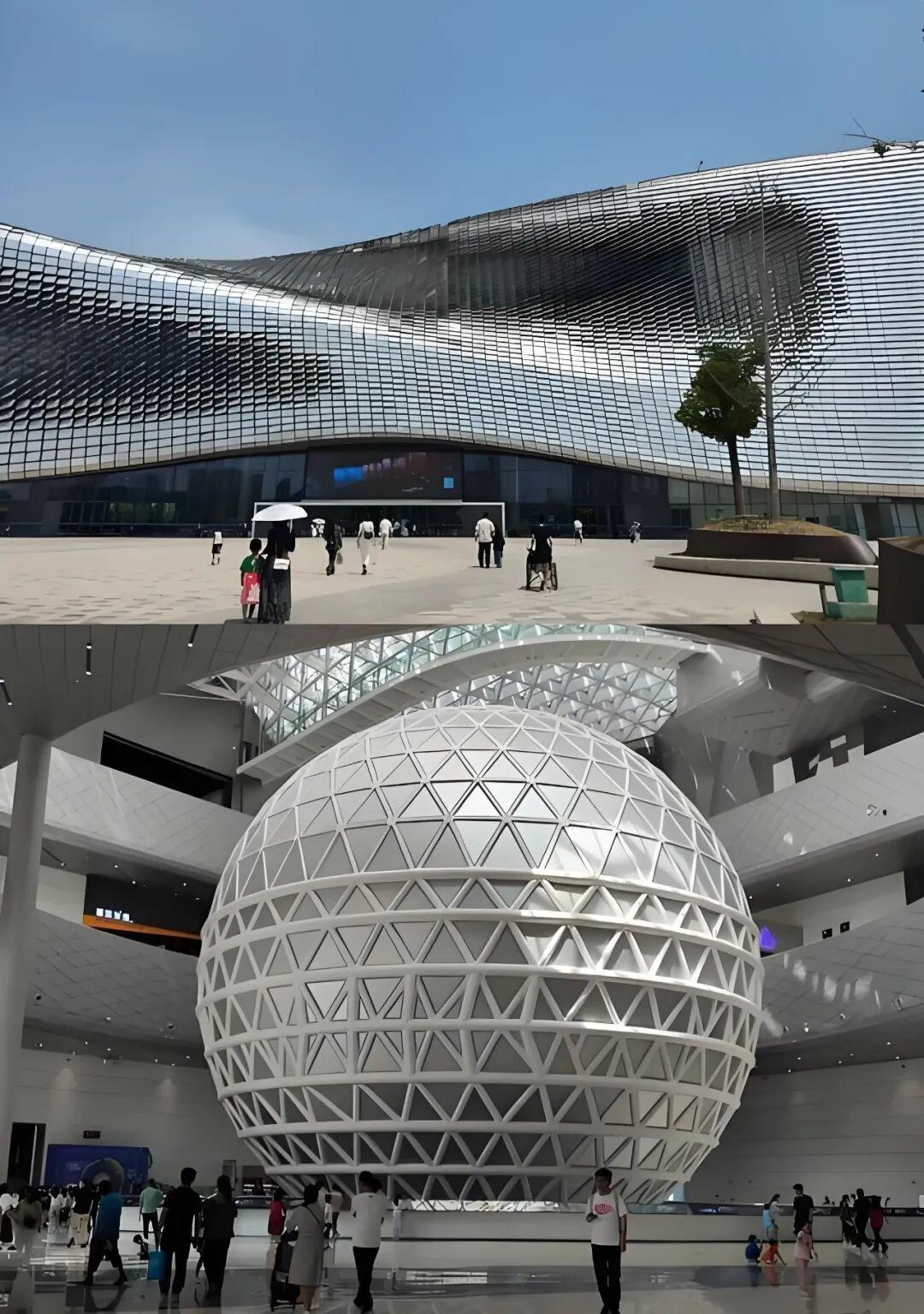

案例2：渐变翻转曲面｜河南省科技馆新馆

外立面数万块翻转板，尺寸、角度全渐变，人工分板、编号、出图完全不现实，极易大批量错板。

犀牛整体把控曲面形态，参数化自动分板、自动避让钢构碰撞、批量编号出安装图，同时优化屋面排水，解决积水隐患。

成果：4万多块异形板材零失误，施工效率提升3倍。

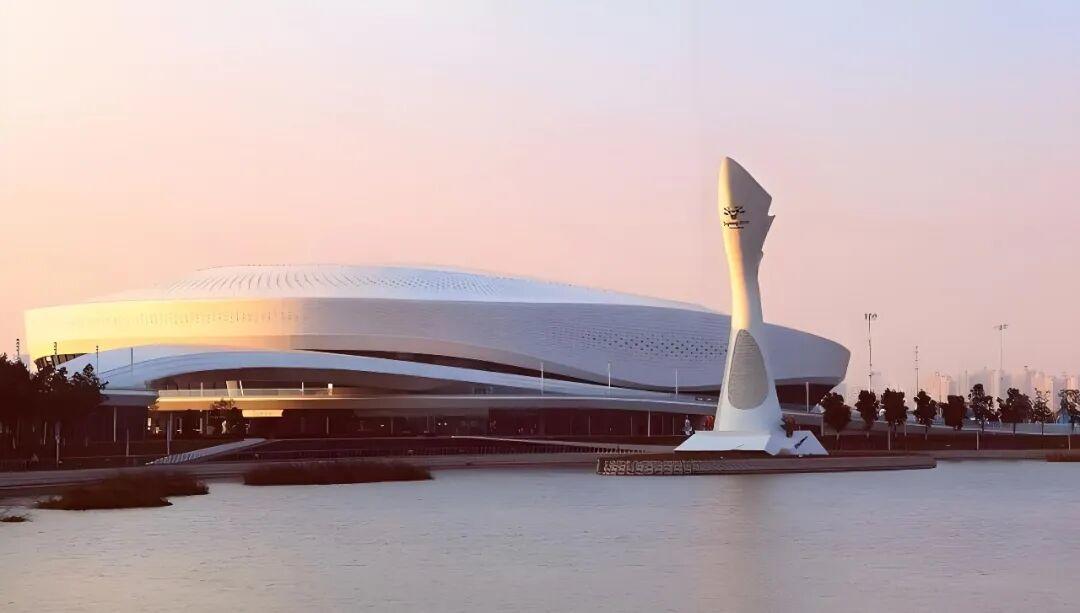

案例3：网壳异形曲面｜晋江第二体育中心

大跨度球形钢网壳，原生方案全双曲玻璃，造价极高，且容易和钢结构干涉碰撞。

采用扫描逆向建模+以折代弧优化，用常规平板模拟曲面效果，误差符合规范，钢构自动拆分出下料图。

成果：整体加工成本直降45%，行业经典降本案例。

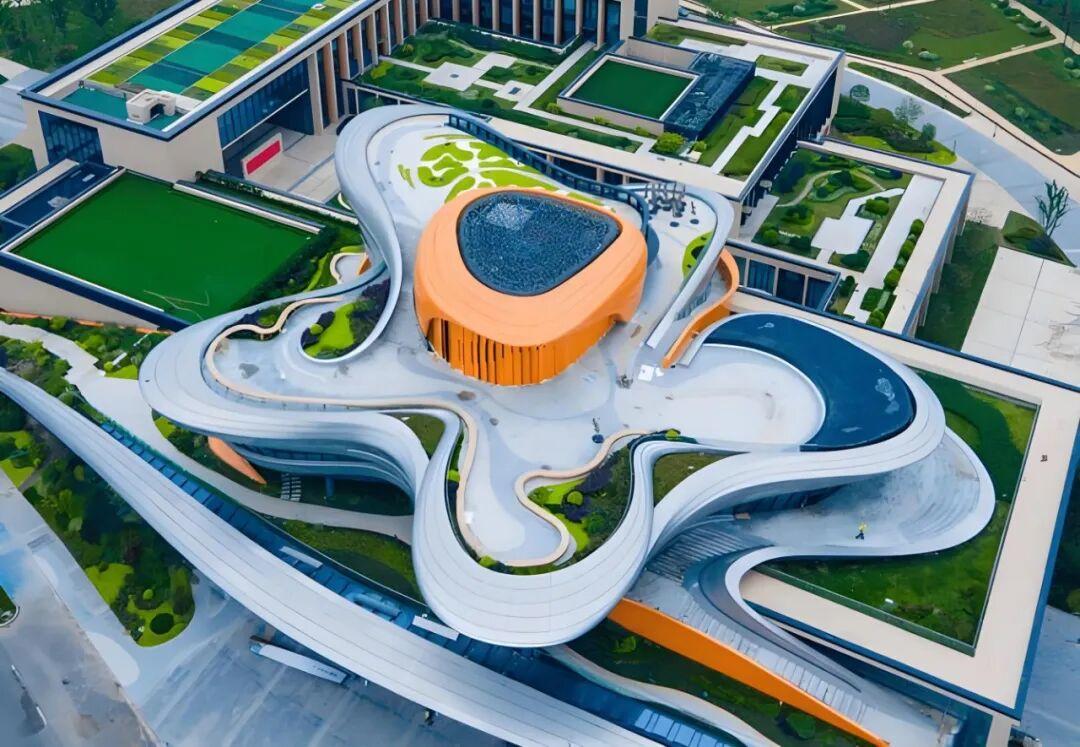

案例4：GRC自由曲面｜柳东文化广场

大面积自由异形曲面，全部做双曲开模，造价会直接翻倍，是网红建筑最常见的造价翻车坑。

利用犀牛曲率分析，批量优化曲面，大部分双曲板面转为单曲可共模生产。

成果：模具数量减半，造型不变、成本大幅可控。

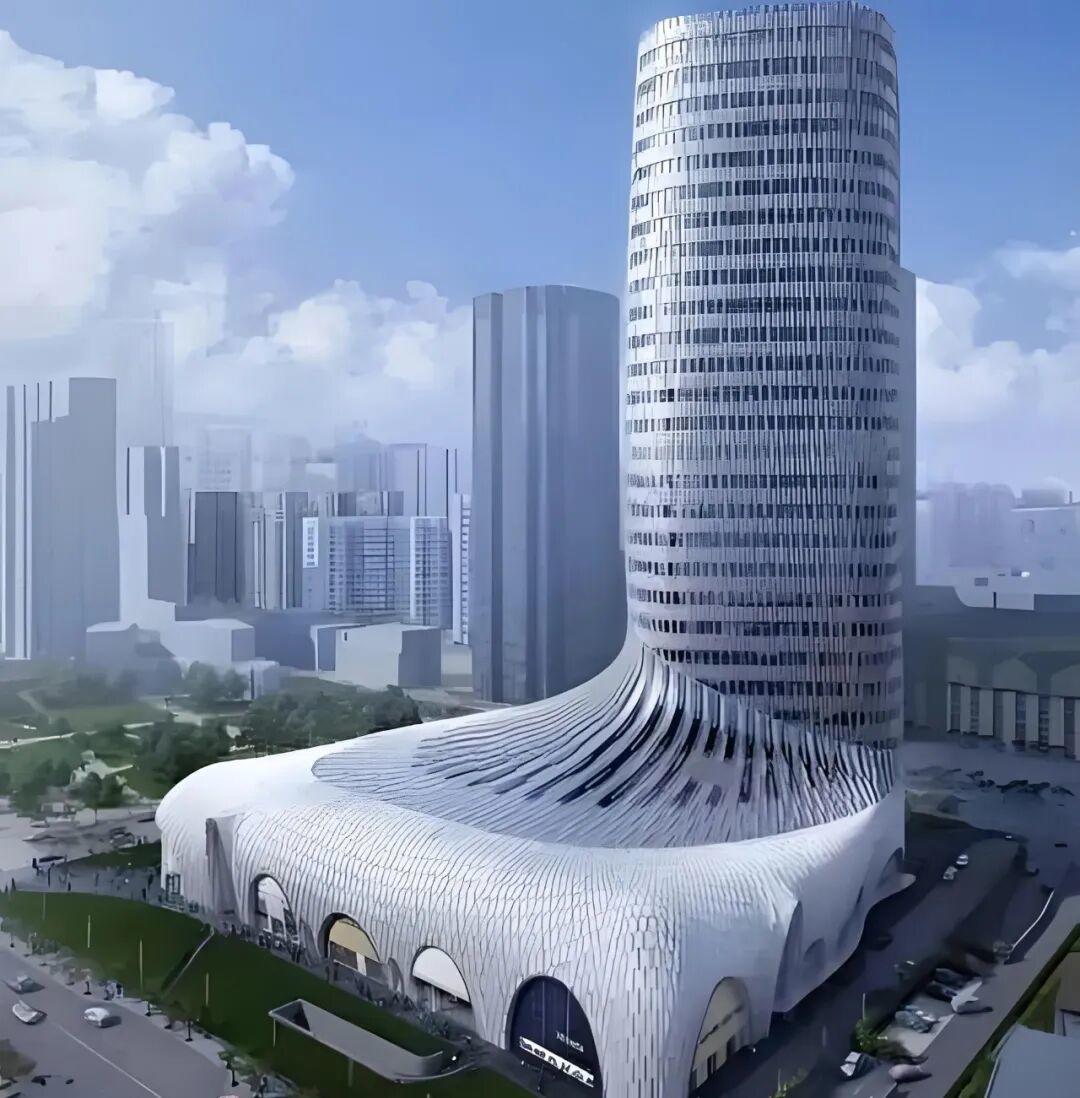

案例5：流线双曲地标｜上海异形大楼

网红流线外立面，全是无规律双曲铝板，新手建模容易烂面、无法摊平下料。

标准化落地流程：造型建模→曲面纠错→流线分板→单双曲优化→批量摊平→输出加工图，数据可直接对接双曲成型设备生产。

也是我们犀牛建筑网校主打实战教学案例，完全贴合工地落地逻辑。

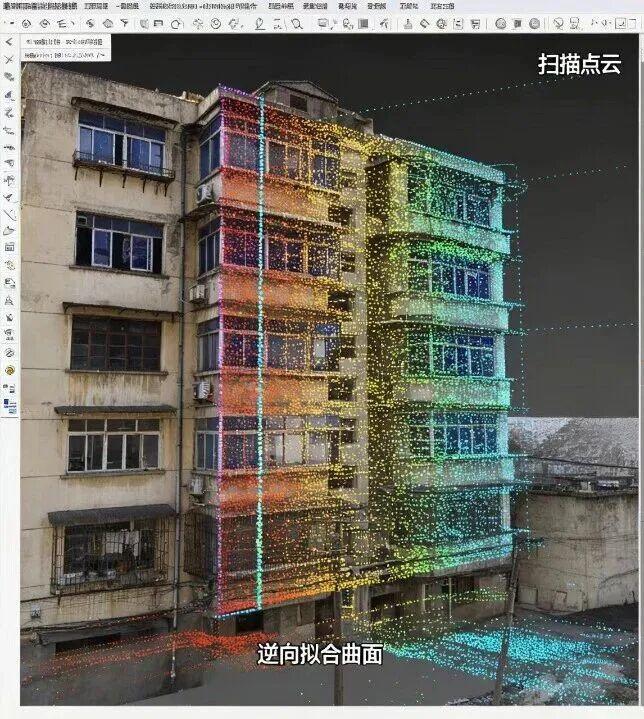

案例6：老旧改造逆向曲面｜翻新通用项目

老建筑无施工图、土建误差大，普通建模和现场严重不符，板材全部对不上。

通过三维扫描获取现场数据，犀牛降噪拟合精准曲面，再做幕墙深化分板。

成果：模型100%贴合现场，彻底解决改造项目落地难题。

看完案例就能明白：90%曲面建筑翻车，根源都是建模不标准、不懂加工工艺。

只会做效果图没有价值，能优化曲面、控制成本、批量出图、对接工厂，才是高端幕墙设计师的核心竞争力。
