Codex带我“开荒”COMSOL电池二阶等效电路仿真
背景

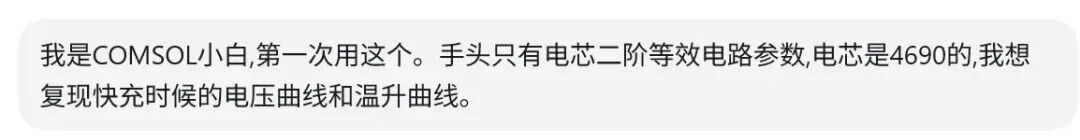

第一次打开 COMSOL，我手里只有一套从 Amesim 导出的电芯参数、几组充电测试数据，以及一个很朴素的目标：用二阶等效电路复现4690电芯快充过程中的电压和温升。
电芯尺寸有了，质量和比热容已知，单电芯容量也有。信息看起来不算少，但真落到 COMSOL 里，问题马上来了：Amesim 的“扩散稳态电阻+扩散时间常数”怎么变成两组 RC？表格函数如何导入？SOC 到底需不需要自己写微分方程？模组发热又该怎样分配给一只电芯？
这次我让 Codex 一边看模型、一边和我排错，终于把 1C 充电和 Step Charge 工况跑通。回头看，真正费时间的不是画圆柱，而是下面四件事：参数转化、公式编辑、问题 Debug以及软件操作路径。
一、先把 Amesim参数翻译成二阶 RC
Amesim 给出的不是直接可填的 R1、C1、R2、C2，而是一组欧姆电阻 R0、扩散稳态电阻 Rss 和扩散时间常数 DTC。它背后的思路，是先用连续扩散阻抗描述电化学极化，再用有限个 RC 支路逼近这段频率响应。阶数可以变化，因此一阶、二阶或更高阶模型，本质上是对同一扩散动态进行不同精度的离散化。
在这套参数中，二阶近似采用了既定系数：
再利用：
就能得到 COMSOL 电路元件需要的参数。这里最重要的一点是：这些系数属于当前识别与降阶方法，不是所有电芯通用的“经验常数”。换一套 Amesim 导出设置，系数也可能变化。

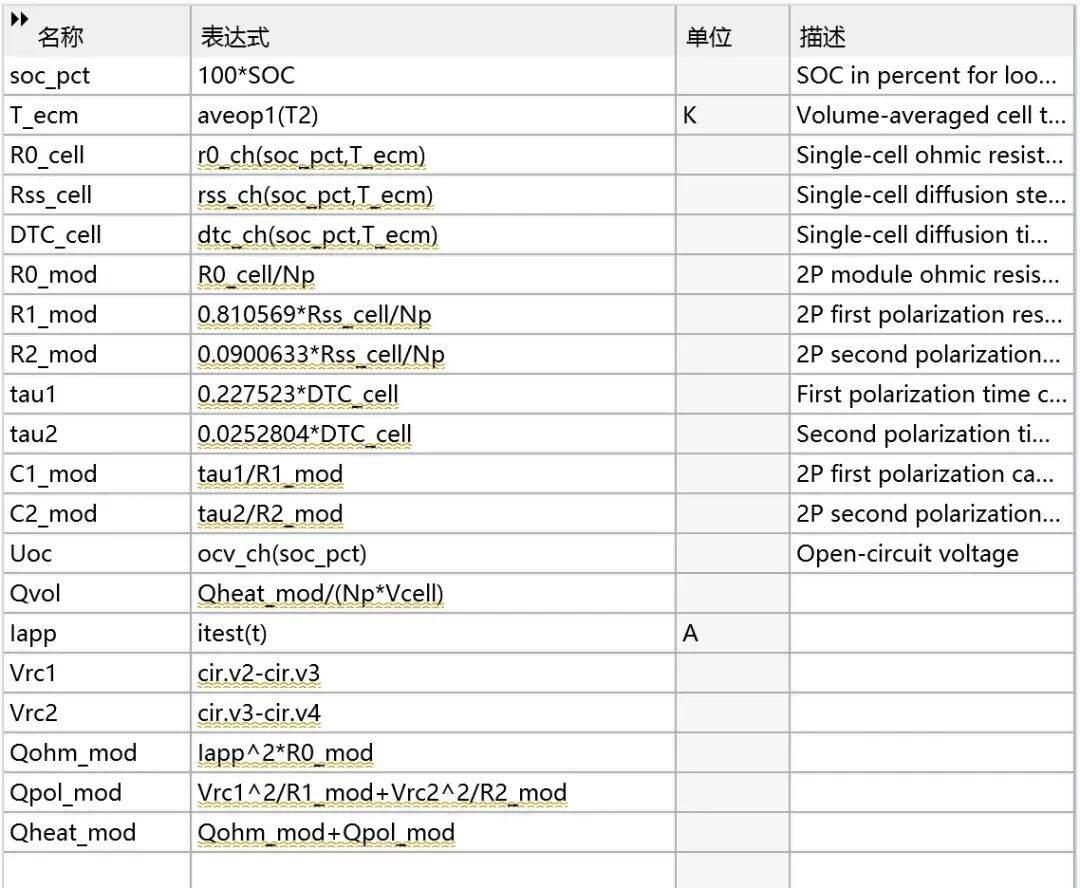

时间常数保持不变，相应电容会随并联数增大。把换算关系写在“变量”中，比提前在 Excel 里算死更方便：SOC 和温度变化时，所有元件参数会自动更新。
二、公式编辑：让电路、SOC和热模型真正连起来

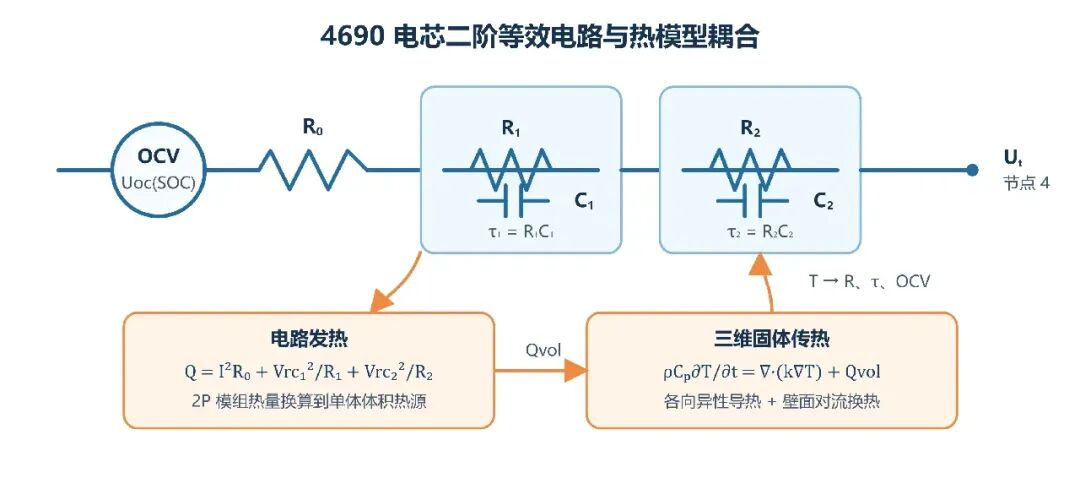

二阶 Thevenin 电路由 OCV 电压源、欧姆内阻 R0 和两组极化 RC 支路组成。端电压不是导入的测试电压，而是电路节点 4 的计算结果，例如 cir.v4。测试电压函数只负责在结果图里做对照。

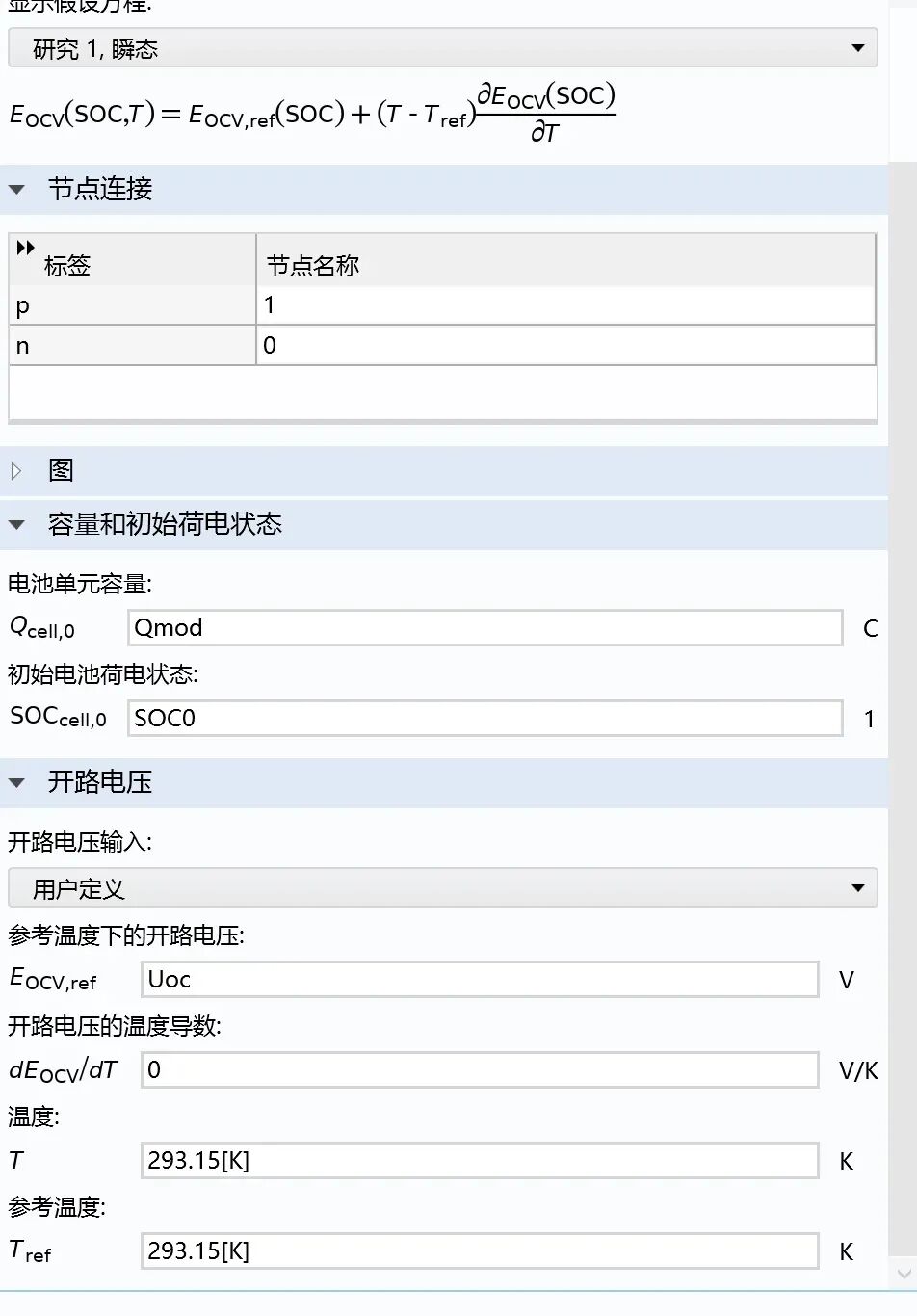

OCV 元件中输入电芯容量和初始 SOC，再令参考开路电压调用 OCV_ch(soc_pct)。这里 soc_pct=100*SOC，因为参数表的横坐标是 0～100，而 COMSOL 内部 SOC 通常是 0～1。最初我还尝试单独建立全局 ODE，后来发现当前电池 OCV 元件本身已经管理 SOC；真正需要手工完成的是容量、初值和函数参数之间的映射，而不是重复造一套积分器。
温度侧使用一支4690圆柱体。卷芯导热各项异性；材料中还必须提供密度、比热容和导热系数。外表面设置对流换热，环境温度写成 25[degC] 即可，界面显示为 K 只是 COMSOL 的绝对温标，不代表设置错误。
发热量采用欧姆热和极化热：
若后续有可靠的熵热系数，还可以加入可逆热 ；它在不同 SOC 区间可能吸热也可能放热，不能为了“对齐曲线”随意添加。
三、最有价值的部分，其实是 Debug
这次遇到的错误几乎可以组成一张 COMSOL 新手避坑表。
第一类是“未知函数或算子”。例如 rss_ch、itest 找不到，多半不是公式错，而是函数建在错误的作用域、名称大小写不一致，或者文件导入后没有点击“导入/刷新”。
第二类是“函数变元数错误”。我曾把包含时间、电压、平均温度和最高温度的表格按空间数据导入，COMSOL 于是把 itest 识别为三变量函数，调用 itest(t) 时自然提示“期望3个变元”。正确做法是按一维插值函数读取时间列，并在函数表中分别给各数据列命名。CSV 不一定非要拆开，关键是导入类型和列映射正确。
第三类是“未定义变量”。SOC_ini 与 Soc_ini 在 COMSOL 中不是同一个名称；aveop1、maxop1 也必须先在“组件—定义—非局部耦合”中创建，并选中正确的电芯域。

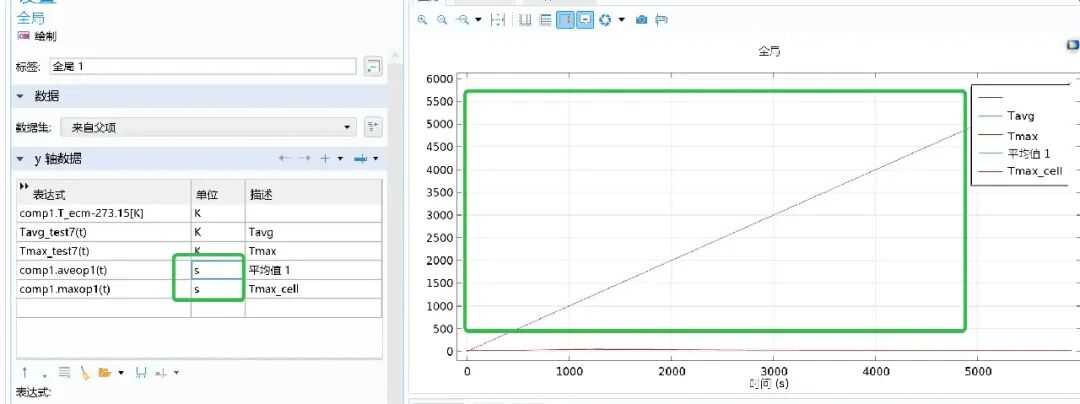

还有一个很典型的低级错误：为了画最高温度，我写成了 maxop1(t)。结果紫色曲线从 0 一路涨到 5917，单位还是秒。原因很直接——我求的是“时间的最大值”，而不是“温度的最大值”。正确表达式应为：
comp1.maxop1(comp1.T2)
平均温度同理：
comp1.aveop1(comp1.T2)
这类报错最考验的不是公式记忆，而是顺着“作用域—参数维度—单位—数据集”逐层排查。Codex 在这里最像一个坐在旁边的工程师：看到报错后先解释它在说什么，再告诉我应该到模型树的哪个位置检查。
四、第一次建模，软件操作路径比理论更重要
最终形成的流程可以压缩成五步。

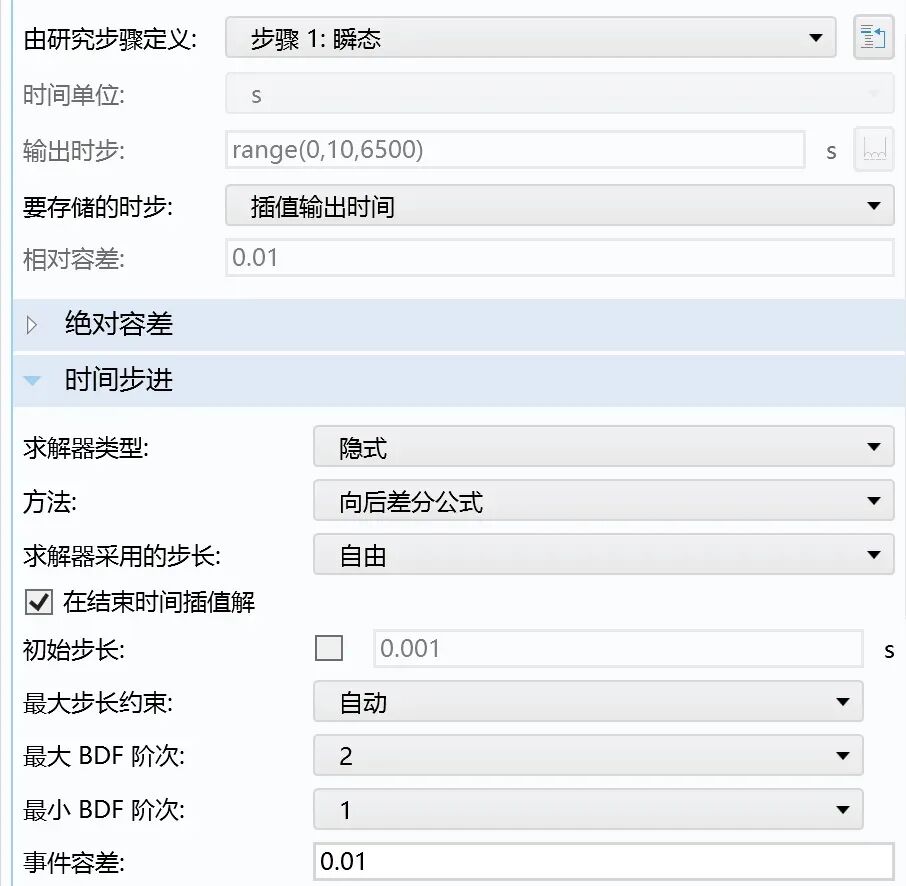

第一步，建立圆柱几何，配置各向异性导热、密度和比热容，再给外壁设置对流换热。 第二步，在“定义”中建立 OCV、R0、Rss、DTC 和测试工况插值函数。 第三步，用变量完成单扩散参数到二阶 RC 以及电热源之间的转换。 第四步，在“电路”接口中搭建 OCV、R0、R1C1、R2C2 和电流源，并确保电流源统一引用 Iapp。切换 1C 与 Step Charge 时，只替换Iapp对应的电流函数，模型结构不变。第五步，建立瞬态研究，输出时间可以较稀，求解器内部步长保持“自由”，既减少存储量，也不强迫求解器追着每一个输出点计算。
结果校验至少看三条线：SOC 是否满足电流积分，端电压 cir.v4 是否能跟随 OCV 和极化变化，温度是否同时检查体平均值与体最大值。修改绘图中的测试曲线不需要重算，但修改电流、参数或热源后必须重新“计算研究”，否则电压显示的仍是上一轮解。

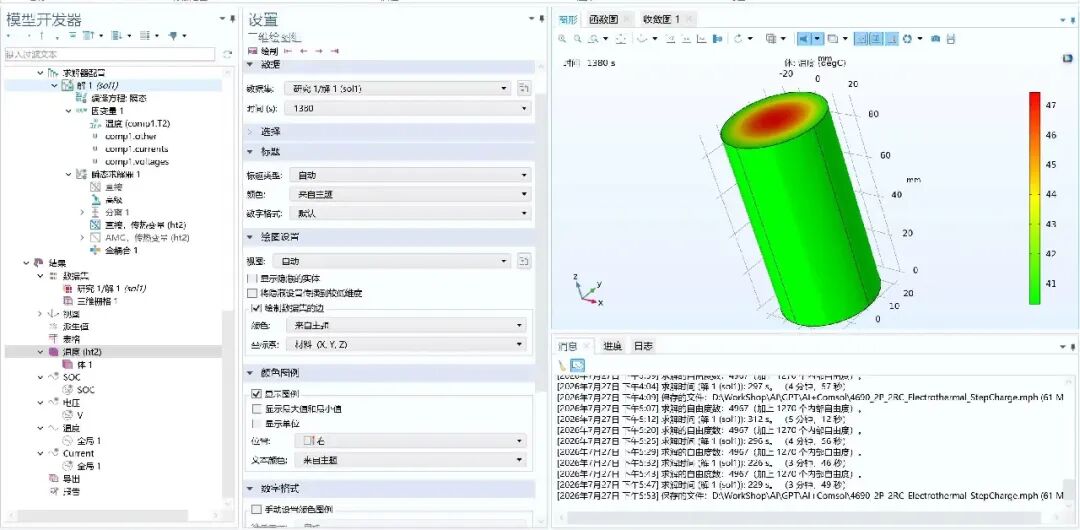

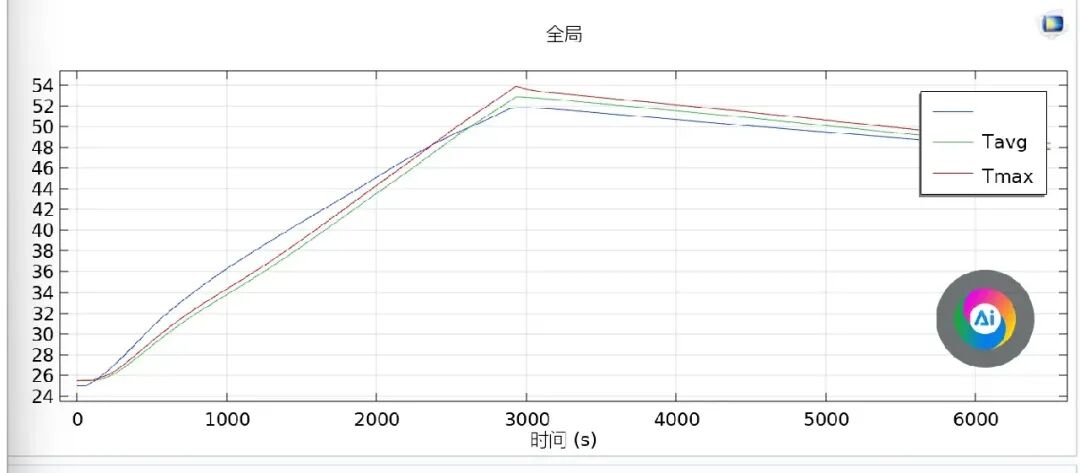

1C 工况跑通后，模型能够给出平均温度、最高温度和空间温度场。初步对比中，前段温升仍有约 3 ℃差异，这并不意味着模型失败，反而提示下一轮标定的方向：换热系数、径向导热系数、接触热阻、参数温度依赖以及可逆热，都会影响温升幅度与时间位置。
写在最后
这次“开荒”COMSOL让我真正理解了一件事：等效电路仿真虽然原理都差不多，但软件之间应用区别还挺大，并不是把几个电阻、电容拖进软件就结束了。参数定义，表格导入，发热量定义，报告如何制作这些都不一样。
Codex最有帮助的地方，也不是代替我点击了多少菜单，而是把分散在理论、公式、报错信息和软件界面里的知识串了起来。现在这套模型已经可以在不改变结构的前提下切换 1C 和 Step Charge 工况。下一步不再是“让它跑起来”，而是用更多实验数据校准参数、加入熵热，并把误差变成可以解释的工程结论。
