IP65 不是散热的敌人，盲目自然冷却才是：储能 PCS 整机热仿真驱动设计实战
一台 125kW 储能 PCS，总损耗 6378W，环境温度 45℃，要在 IP65 户外柜里把 IGBT 芯片温度压到安全线以下——这不是选择题，而是一道必须用热仿真回答的填空题。
一、痛点引入：户外柜里的"密封与散热"两难
储能行业有个绕不开的现实：储能柜外壳防护 IP65 起步，完全防尘、任意方向防喷水。但 PCS 内部 IGBT、电抗器满负荷运行时，一台 125kW 的机器光损耗就有 2200~3200W（效率约 97%），这些热量必须被"抽"出去。
矛盾就摆在这里：
要 IP65 → 柜体要满焊、要 EPDM 密封胶条、要防水电缆接头、要双层迷宫式百叶，柜子越封越死
要散热 → 要么开进风口让空气流过散热器（破坏密封），要么靠自然对流（散热能力有限）
很多工程师的第一反应是把 PCS 做成自然冷却——不开口、不装风扇，靠柜体表面辐射和对流散热。听起来很美，但仿真结果很残酷：在 10 台 PCS、13.1kW 热负荷塞进约 30㎡ 密闭集装箱的实测仿真中，纯自然冷却方案电池表面最高温度冲到 71.5℃，远超锂电池 60℃ 的安全上限 。
结论先抛出来：中等功率以上 PCS，纯自然冷却在 IP65 柜内基本不可行；但不加设计的强制风冷，又会反过来破坏 IP65。破局之道，是用整机热仿真在样机之前就把风道、风扇、密封方案一次性算清。
二、原理浅析：从"结"到"环境"的热阻链路
PCS 散热的本质，是管理一条热阻链 ：
纯文本
IGBT 芯片(Die) → 壳(Rθjc) → 导热硅脂(Rθcs) → 散热器(Rθsa) → 空气结温公式：Tj = Ta + P × (Rθjc + Rθcs + Rθsa)
Rθjc：由 IGBT 器件本身决定
Rθcs：由导热硅脂、安装压力决定（导热系数从 2 提升到 4 W/m·K，温升显著下降）
Rθsa：散热器的核心指标，取决于齿高、齿距、风量
散热方式三选一：
| 方式 | 散热能力 | 适用性 | IP65 友好度 |
| 自然冷却 | 有限 | 小功率、低功耗 | ⭐⭐⭐⭐⭐ 完全密封 |
| 强制风冷 | 中等偏上 | 中小功率 PCS 主流 | ⭐⭐ 需特殊风道设计 |
| 液冷 | 极强 | 大功率、高海拔 | ⭐⭐⭐⭐ 柜体可全密封 |
注：表中适用性及散热能力参考热管理通用设计原理
关键认知：IP65 不等于"不能开口"。工程上通过独立风道 + 迷宫式百叶 + 防水接头，可以让柜体在保持 IP65 的同时实现强制风冷——前提是风道得靠仿真来设计，凭经验拍脑袋必翻车 。
三、步骤与案例：125kW 风冷 PCS 整机热仿真全流程
下面以一台 125kW 双向储能 PCS 为例，完整走一遍仿真驱动设计的流程。
Step 1 ｜ 热损耗估算
先把账算清，才有仿真的"输入"：
IGBT 模块总损耗：1600~2400W（通态 + 开关损耗）
电抗器总损耗：400~600W（铜损 + 铁损）
整机总热负荷：2200~3200W
另一案例 125kW 整机损耗核算为 6378W，对应效率 97.03%
Step 2 ｜ 几何建模与简化
柜体尺寸约 1800×800×600mm（H×W×D），1:1 还原 ：
功率模块区：IGBT + 型材散热器（铝，λ≈190W/m·K），布置在中下部，正对进风口
磁件区：直流/交流电抗器，与功率区留 ≥50mm 风道间隙
控制区：主控板、电源板布置在上部
风路：下进上出，顶置轴流风机
简化：忽略螺丝、卡扣、小支架；IGBT 散热器齿间网格加密到 2~5mm
整体四面体网格 300~500 万。
Step 3 ｜ 边界条件
环境温度：45℃（重点校核高温工况，极限到 55℃）
风机：按 P-Q 曲线加载，总风量 800~1200 m³/h
热源：IGBT 损耗面加载于散热器贴合面，电抗器体加载
辐射：开启表面辐射，辐射率 0.8~0.9
校核阈值：IGBT 结温 ≤120℃、壳温 ≤85℃；电抗器绕组 ≤110℃
Step 4 ｜ 求解与优化
稳态热流耦合计算后输出温度场和流场：

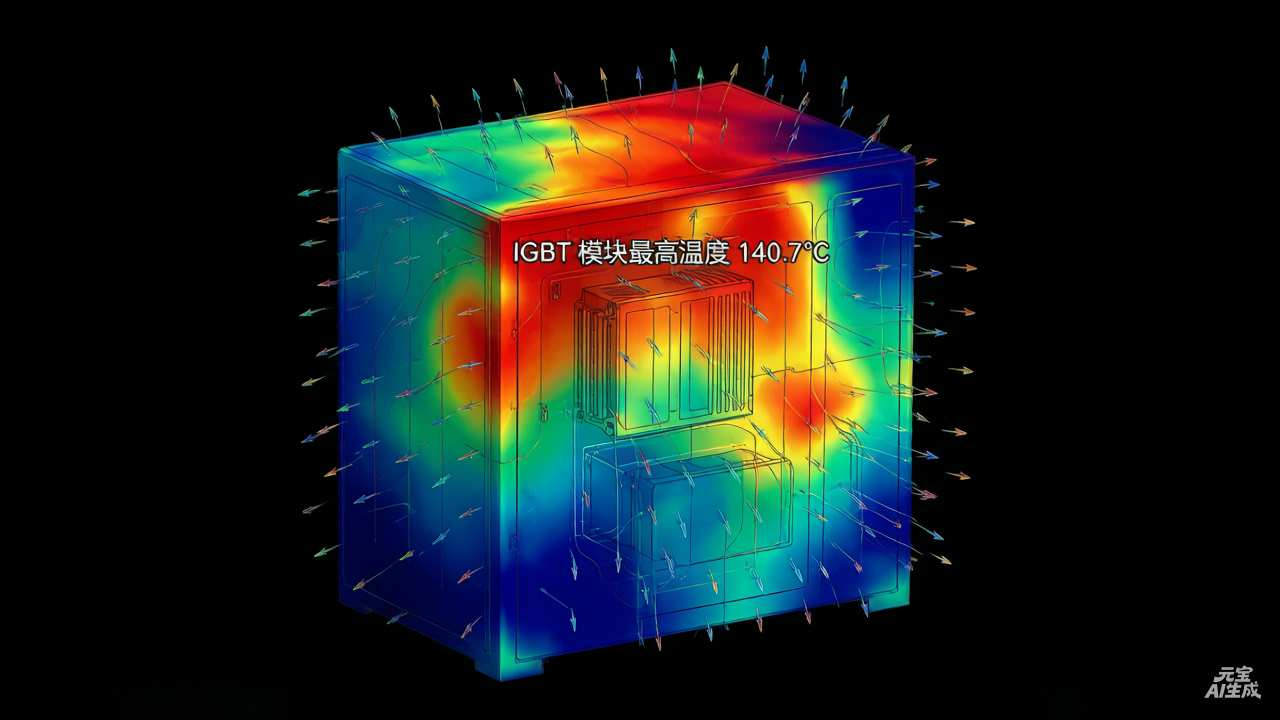

仿真结果：额定工况下 IGBT 芯片最高温度 140.7℃，满足该模型设计要求；流场无明显涡流与气流短路，风速分布合理，无散热死角；通过局部加密网格与风道优化，消除了 IGBT 模块热点 。
Step 5 ｜ 风机布局的细节优化
另一个 125kW 功率模块的案例更细致：调整风机与功率模块进风口的距离作为单一变量，跑了 5 种工况 。
结果发现：
风机布置在进风口底部，扇叶向四周出风，通过罩壳壁面改向
A/C 相散热器风量较多，B 相（中间）风量较少，成为温度最高点
随距离增加，散热效果改善；间距 400mm 时达到最优
最终采用 400mm 方案定型
这个案例的价值在于：结构尺寸和散热效果要综合权衡。风机拉得太远，柜体变高、成本上升；太近，三相散热不均。400mm 是这个 125kW 功率模块的"限值最优"解。

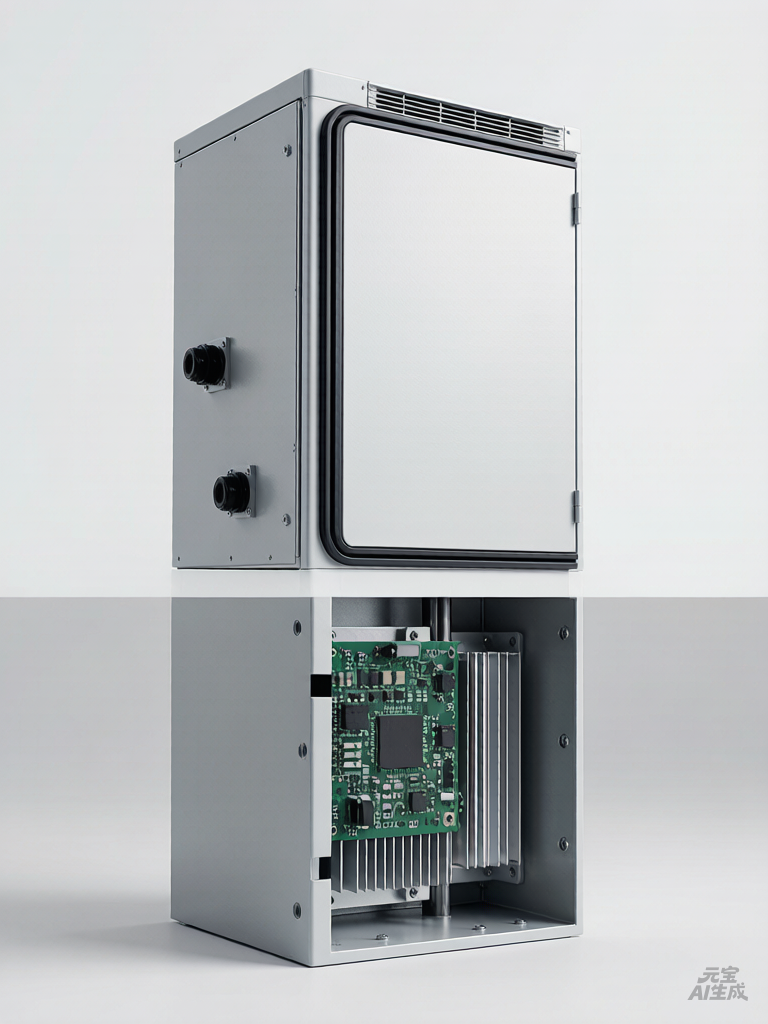

Step 6 ｜ IP65 柜体的密封与通风协同设计
仿真算清了内部，柜体本身还要过密封关 ：
满焊 + 气密测试：焊缝连续满焊，焊后上气密检测
EPDM 密封胶条：槽内安装，截面形状/硬度/压缩比经过计算
双层迷宫式百叶：IP65 户外柜必备，雨水顺着百叶导流排出，无渗入通道
304 不锈钢可拆卸滤网：网孔 ≤1mm，防尘防虫，可定期清洗
防水电缆接头：带 IP65 等级的专用接头，杜绝进线口渗水
更高阶的方案是分舱设计：控制子柜做密闭 IP65 结构，通过换热器与外界换热；功率子柜上进风下出风，放防护要求低的 IGBT 散热器、电抗器 。这套"开放 + 封闭相结合"的架构，把防护与散热的矛盾在柜体层面就拆开了。
四、风扇 vs 自然冷却：工程决策矩阵
回到最初的矛盾，给出一张决策参考：
选自然冷却，当——
功率 ≤ 20kW，损耗在几百瓦量级
柜体表面积足够大，可通过对流 + 辐射带走热量
对噪音、维护零容忍（无人值守偏远站点）
代价：散热器体积庞大、器件布局受限、高温环境需大幅降额
选强制风冷，当——
功率 ≥ 50kW，损耗进入 kW 级
需要应对 45~55℃ 户外高温工况
可接受定期更换滤网、风机维护
关键：风道必须经过 CFD 仿真优化，否则会出现远端热斑、三相不均等问题
选液冷，当——
高海拔（空气密度低、对流弱，传统风冷不够用）
功率密度极高、柜体空间受限
如禾迈在张北 150MW/300MWh 项目中，HPCS 系列液冷 PCS 在海拔 5000m 不降额、IGBT 温差控制在 2℃ 以内、达到 IP65 + C5 防腐
一个反直觉的事实：IP67 及以上高防护等级，原则上不开设常规通风口，必须采用整机密封 + 热交换器散热 。也就是说，防护等级越高，越要往"液冷 or 换热器"方向走，纯风冷路越走越窄。
五、价值总结：仿真驱动设计带来的四重收益
把上面的案例浓缩一下，整机热仿真在 PCS 开发中的价值是实实在在的：
前置避坑：样机之前发现热点、涡流、气流短路，避免模具重开。某 125kW 项目通过仿真把"风机—功率模块间距"从经验值优化到 400mm，散热器温升降低约 2.4℃
限值最优：不是追求单一指标最优，而是在环境、成本、防护、噪音多约束下找到工程最优解
缩短周期：仿真偏差可控制在 ±5℃ 内 ，大幅减少物理样机迭代次数
可追溯：仿真模型 + 测试校准，形成企业自己的热设计知识库，下一台机器直接复用
对设备厂而言，这意味着更短的上市时间、更低的售后故障率；对集成商而言，这意味着储能舱整体温升可控、电池寿命可期。
六、行动号召
如果你的团队正在做这几件事，建议立刻启动整机热仿真：
新款 100kW 级以上 PCS 样机即将开模
现有产品在高温环境下频繁降额或报故障
储能舱集成时发现 PCS 与电池舱热耦合超标
高海拔、高风沙、高腐蚀等极端环境下的项目交付
我们的建议是：把热仿真前置到概念设计阶段，而不是样机出来后才"救火"。具体动作：
梳理热负荷清单：逐器件核算通态/开关/铜损/铁损
搭建 1:1 整机 CFD 模型：IGBT、电抗器、散热器、风道全还原
多工况扫描：额定、过载、45℃、55℃、风扇降额一个不漏
结构—仿真协同迭代：风机位置、风道形状、散热器齿形同步优化
样机热测试校准：用热电偶 + 红外热像仪校准仿真模型，建立置信度
🔧 如果你手头正有 PCS 散热设计的痛点项目，欢迎把功率等级、柜体尺寸、防护等级、环境温度告诉我们，我们可以提供一次免费的整机热仿真可行性评估——包括热负荷估算、风道初步方案、关键器件温升预测。让下一次样机，一次到位。
仿真工具推荐：ANSYS Icepak / Fluent（流场 + 温度）、Maxwell / Simplorer（损耗计算）组合，是当下 PCS 热仿真的主流配置 。
散热设计不是玄学，是可仿真、可量化、可复现的工程科学。 在 IP65 与散热效率之间，没有标准答案，但有最优解——而那个最优解，藏在你的 CFD 温度云图里。
