先进材料电磁性能评价解决方案：助力高频电子与智能装备材料创新应用

随着新能源汽车、高速通信、人工智能、高端装备等产业快速发展，电子系统正在向高频化、高集成化、高功率化方向快速演进。

在这一趋势下，材料已经不再只是承担传统结构支撑作用，而逐渐成为影响电子系统性能的重要功能单元。材料的电磁特性不仅决定高速信号传输效率，也影响设备运行过程中的电磁兼容性和可靠性。

针对先进材料在电子信息、新能源汽车、高端装备等领域对电磁性能精准评价的需求，国高材分析测试中心构建了面向先进材料应用的电磁性能评价解决方案，实现从材料电磁响应分析、高频介电性能评价到电磁屏蔽效能验证的全过程技术支撑，为企业材料研发、产品设计优化和工程应用验证提供专业技术服务。

一、为什么需要开展先进材料电磁性能评价？

随着电子设备不断向小型化、高速化和高功率化发展，材料与电磁波之间的相互作用逐渐成为影响产品性能的重要因素。

在高速信号传输系统中，材料介电性能直接影响信号传播速度、传输损耗以及阻抗匹配。在新能源汽车、高频电子设备以及智能装备中，复杂电磁环境可能导致设备之间产生电磁干扰，影响电子系统正常运行。

因此，建立科学准确的电磁性能评价体系，是先进材料从研发走向产业应用的重要支撑。

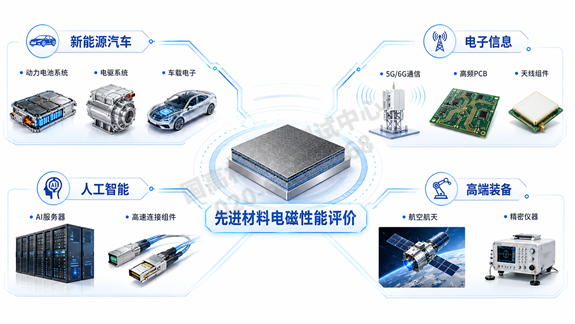

▲ 图1 先进材料电磁性能评价应用场景

二、材料电磁响应分析

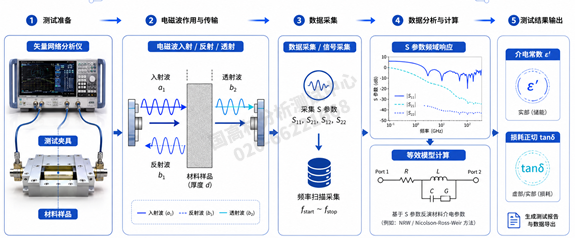

国高材分析测试中心采用矢量网络分析仪（Vector Network Analyzer，VNA）开展材料频域响应测试，通过测量电磁波经过材料后的反射和透射变化，获得材料的散射参数（S参数）。

基于测试获得的频域响应数据，结合电磁理论模型进行参数反演计算，可获得材料关键电磁参数，包括介电常数、介电损耗、损耗正切等。



三、高频介电性能评价：支撑高速电子材料开发

随着5G/6G通信、高速计算、新能源汽车电子系统以及智能终端快速发展，材料介电性能逐渐成为影响产品性能的重要因素。

材料介电常数和介电损耗会直接影响电磁波传播行为。较高的介电常数可能导致信号传播速度降低，较大的介电损耗则会造成电磁能量衰减。

国高材分析测试中心建立传输/反射法和谐振腔法两种介电性能评价方法，实现从宽频性能分析到高精度参数测试的综合评价。

1. 传输/反射法

传输/反射法基于矢量网络分析技术，通过测量材料在电磁波作用下的反射和透射信号，获得材料S参数，并结合模型计算材料介电常数和损耗特性。

适用于高频电子材料、复合材料、塑料及功能材料、电磁功能材料评价。

2. 谐振腔法

谐振腔法通过分析材料加入前后谐振频率和品质因数变化，计算材料介电常数和损耗参数。

适用于高频通信材料、低损耗介质材料、高速电路基板材料以及精密电子组件材料。

四、电磁屏蔽效能验证：评价材料电磁防护能力

电磁屏蔽材料通过反射、吸收和衰减电磁波，实现对外部干扰的防护以及内部电磁泄漏控制。

国高材分析测试中心建立多种电磁屏蔽效能评价方法，可覆盖不同频率范围和应用场景，实现材料电磁防护能力精准评价。

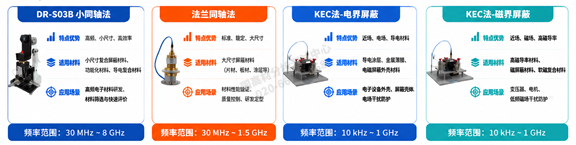

1. DR-S03B小同轴法：高频、小尺寸材料电磁屏蔽性能评价

测试频率：30 MHz～8 GHz

DR-S03B小同轴法适用于高频段材料电磁屏蔽性能评价，具有测试频率高、试样尺寸小、测试效率高等特点。

该方法适合用于小型、薄型屏蔽材料、导电复合材料以及功能化电磁材料的研发评价，可满足高频电子材料研发过程中对微型样品快速筛选和性能验证的需求。

适用场景：

高频电子材料研发；

微型屏蔽材料筛选；

导电复合材料性能评价。

2. 法兰同轴装置法：标准化、大尺寸材料屏蔽性能验证

测试频率：30 MHz～1.5 GHz

法兰同轴装置法是一种标准化电磁屏蔽性能测试方法，具有测试稳定、重复性好、适用样品尺寸范围较大的特点。

该方法适用于片材、板材等大尺寸屏蔽材料评价，可用于材料性能验证、质量控制以及研发定型阶段的性能测试。

适用场景：

大尺寸屏蔽材料评价；

标准化性能验证；

产品质量控制。

3. KEC法-电界屏蔽：评价材料电场干扰防护能力

测试频率：10 kHz～1 GHz

KEC电界屏蔽测试方法主要用于评价材料对电场干扰的屏蔽能力。

该方法适用于导电材料、电磁屏蔽涂层、金属薄膜及电子设备外壳等材料，可用于分析材料对电场泄漏和电场干扰的防护效果。

适用场景：

电子设备外壳；

电磁屏蔽涂层；

电场干扰防护材料。

4. KEC法-磁界屏蔽：评价材料磁场干扰防护能力

测试频率：10 kHz～1 GHz

KEC磁界屏蔽测试方法主要用于评价材料对磁场干扰的屏蔽能力。

该方法适用于高磁导率材料、磁屏蔽材料及功能金属材料，可有效评价材料在低频磁场环境中的屏蔽性能。

适用场景：

变压器周边磁屏蔽；

电机系统磁场防护；

低频磁场干扰环境材料评价。



五、面向产业应用的先进材料电磁性能评价解决方案

先进材料电磁性能评价不仅是产品检测环节，更是推动材料创新和工程应用的重要支撑。

国高材分析测试中心面向电子信息、新能源汽车、高端装备等领域，提供从材料电磁响应分析、高频介电性能评价到电磁屏蔽效能验证的全过程技术服务。

通过精准获取材料电磁性能数据，帮助企业开展材料体系筛选、优化配方和结构设计、降低研发试错成本、提升产品可靠性，加快先进材料产业化应用。
