动力电池密封失效风险如何避免？ PFA密封垫长期服役可靠性分析案例

一、动力电池密封连接可靠性是保障电池长期安全运行的重要防线

随着新能源汽车产业快速发展，动力电池系统正向高能量密度、高功率输出以及长寿命方向持续升级。作为新能源汽车的核心部件，动力电池不仅需要满足电化学性能要求，还需要在长期服役过程中保持结构安全和环境可靠性。

在动力电池系统中，密封连接结构承担着防止液体泄漏、阻隔外界水汽进入以及保障绝缘安全的重要作用。密封结构一旦发生失效，可能导致冷却液泄漏、电池包内部绝缘性能下降、水汽进入引发腐蚀、电解液泄漏以及安全风险。

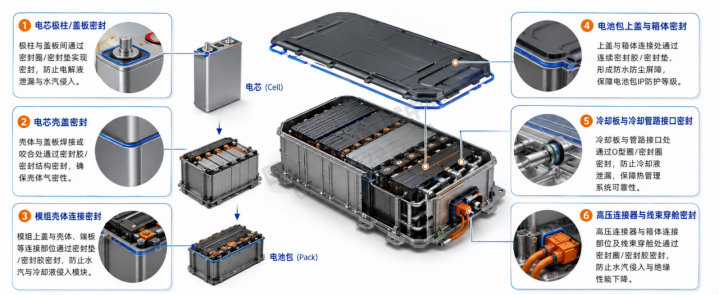

动力电池中的密封连接结构主要包括电芯密封结构、电池包箱体密封结构以及热管理系统密封连接结构。其中，弹性体密封材料通过压缩产生弹性恢复力，在装配后持续提供密封压力，是动力电池密封连接的重要形式。

然而，密封材料在长期服役过程中会受到压缩载荷、温度变化以及复杂环境作用，逐渐发生蠕变、应力松弛以及压缩永久变形，使密封压力下降，最终导致密封失效。因此，对密封材料开展长期可靠性评价，是提升动力电池安全性的重要环节。



二、PFA密封垫长期可靠性评价方法

动力电池密封连接结构长期服役过程中，密封材料需要持续承受装配压缩载荷、温度变化以及复杂环境作用。针对长期可靠性评价需求，国高材分析测试中心围绕密封材料长期性能保持能力，建立了以压缩永久变形测试和密封压力分析为核心的长期可靠性评价方法。

本案例以汽车锂离子电池密封结构中的氟树脂 PFA（Perfluoroalkoxy Copolymer）密封垫作为评价对象，通过模拟密封件长期压缩和高温服役环境，对材料长期可靠性进行分析。

首先，通过压缩永久变形测试评价 PFA 密封垫长期受压后的恢复能力。测试过程中，对 PFA 试样施加规定压缩量，并在设定温度条件下保持一定时间，随后释放压力并测量厚度变化，计算压缩永久变形率。

其次，结合材料长期变形行为，进一步分析密封结构服役过程中密封压力变化规律，通过材料变形行为与密封压力之间的关联关系，评价密封材料长期使用过程中的密封保持能力。

此外，通过分析密封结构参数变化对材料应变和密封压力的影响，进一步优化密封结构设计，提高长期可靠性。

三、PFA密封垫长期可靠性评价结果与分析

3.1 压缩永久变形测试评价PFA密封垫长期变形行为

为了评价动力电池密封结构中氟树脂 PFA 密封垫在长期压缩状态下的性能变化，对 PFA 材料开展压缩永久变形测试。



密封垫在实际工作过程中长期处于压缩状态，其密封能力主要来源于材料受压后的恢复力。然而，随着服役时间增加，材料内部会发生蠕变和应力松弛，使密封垫产生不可恢复变形，进而导致密封压力降低。

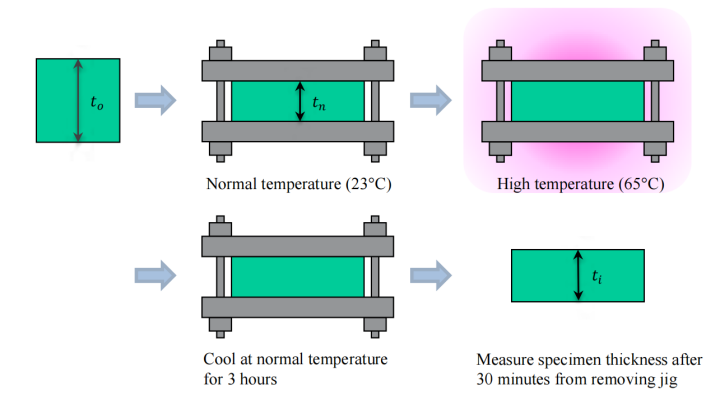

测试过程中，将 PFA 试样安装于压缩夹具中，在规定压缩条件下进行预压缩，并在 65 ℃ 环境下保持一定时间。试验结束后释放压缩载荷，使试样恢复，并测量恢复后的厚度变化。

测试结果显示，随着保持时间增加，PFA 材料压缩永久变形逐渐增大。材料在长期温度和压力共同作用下发生蠕变变形，导致弹性恢复能力逐渐降低。

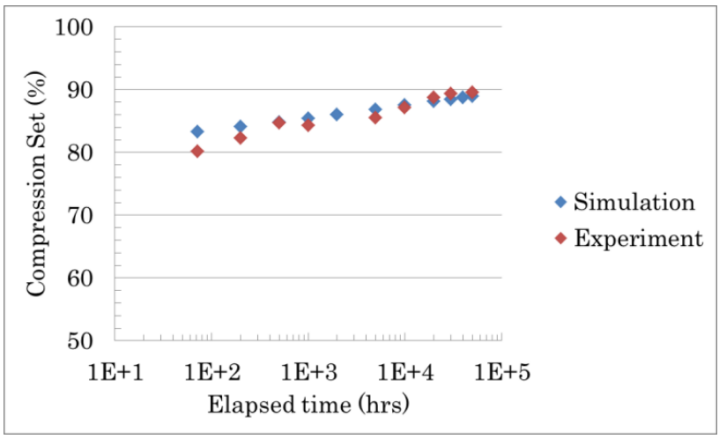

进一步将实验结果与长期性能预测结果进行对比发现，两者具有较好一致性，在超过 50000 小时的长期评价范围内仍保持较高匹配度，说明基于材料长期变形行为开展可靠性评价能够有效预测密封性能变化趋势。

3.2 基于材料蠕变行为分析密封压力长期保持能力

压缩永久变形反映的是密封材料自身的长期变形能力，而动力电池密封结构最终需要保证的是长期稳定的密封压力。

在材料性能评价基础上，进一步分析 PFA 密封垫长期服役过程中的密封压力变化规律。

分析过程中，将材料长期蠕变行为引入密封结构评价模型，通过弹塑性模型和蠕变模型描述材料随时间变化的力学响应，并预测不同服役时间下密封压力变化趋势。

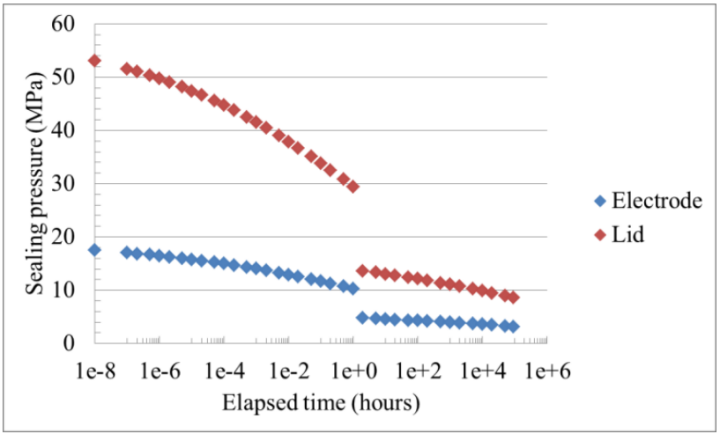

结果显示，随着服役时间增加，密封压力逐渐降低。这主要是由于 PFA 材料在长期压缩状态下发生应力松弛，使材料恢复力逐渐下降。

长期预测结果显示，在 90000 小时（约 10.3 年）的服役时间后，PFA 密封垫仍能够保持满足汽车锂离子电池密封要求的压力水平。



3.3 密封结构参数对长期可靠性的影响分析

除材料自身性能外，密封结构设计同样会影响长期可靠性。

动力电池密封结构中的压缩比例、密封尺寸以及局部应力分布，均会影响材料长期变形行为以及密封压力保持能力。

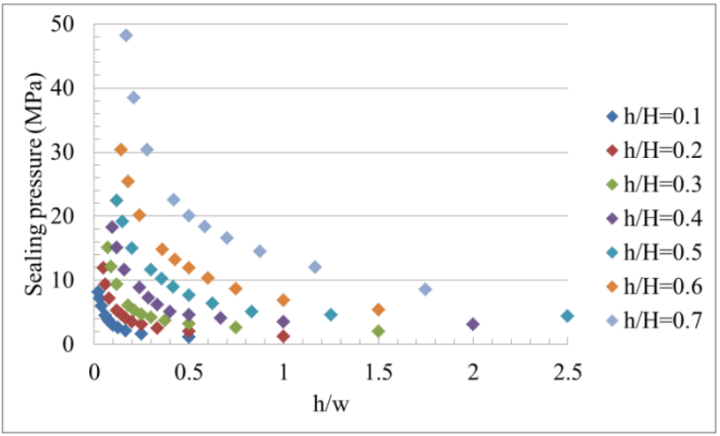

针对 PFA 密封结构，对不同结构参数条件下的长期密封性能进行了分析。结果显示，结构参数变化会导致材料内部应变分布以及密封压力发生变化。合理优化密封结构参数，可以降低局部应变集中，提高长期密封压力保持能力。
