深度解析 | 动力传动系NVH仿真的5大核心场景与关键技术指标
今天，我们就带你深入揭秘这套让汽车“丝般顺滑”的黑科技，看看工程师们是如何在电脑里预演并解决那些恼人的噪音和抖动的。

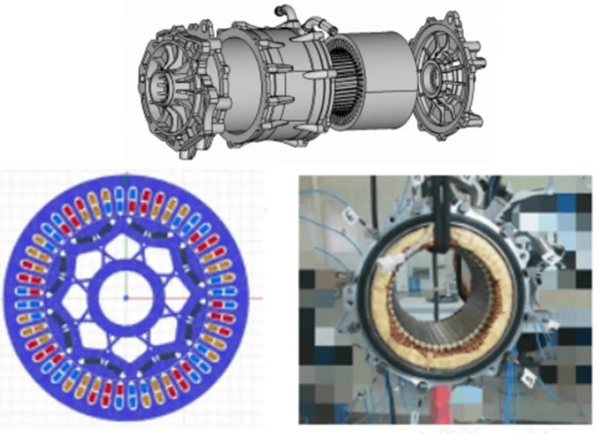

🔇 1 电机电磁噪声仿真分析：让电动车安静下来
随着电动化浪潮的到来，电机的噪声成为新的痛点。电机的电磁噪声并非简单的声音，而是电磁力激发定子振动并通过结构传递产生的。
核心技术：通过电机电磁仿真、结构动力学仿真以及电磁-结构耦合仿真，精准预测声振响应。
关注重点：工程师需要精确计算电磁力仿真影响因素及加载，建立高精度的机壳、定子及绕组动力学模型，并对定子结构声振响应进行深度分析。
配图建议：选用电机三维爆炸图及电磁云图，直观展示电机内部结构及磁场分布情况。

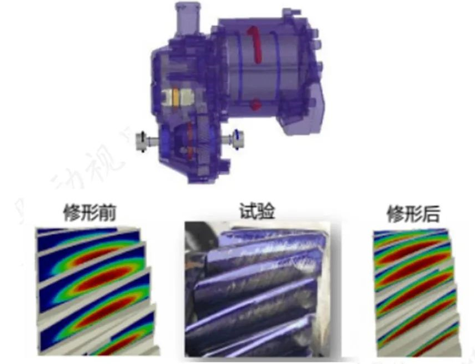

🦇 2 传动系啸叫仿真分析：消除恼人的高频“啸叫”
开车时听到那种类似蝙蝠叫声的高频噪音？那是齿轮啮合不当产生的“啸叫”。
核心技术：涵盖齿轮啮合动力学、传递误差分析、啮合应力分析及壳体动力学特性分析，最终达成总成声振响应分析。通过“仿真+测试”闭环（如静态/动态传递误差计算与轴段编码器/振动响应测试结合），精准定位问题。
关注重点：关键在于啮合动力学模型的标定、修形参数的工程优化，以及多工况下的优化稳健性。
配图建议：选用传动系流程图及齿轮修形前后对比图（修形前、试验、修形后），展示优化效果。

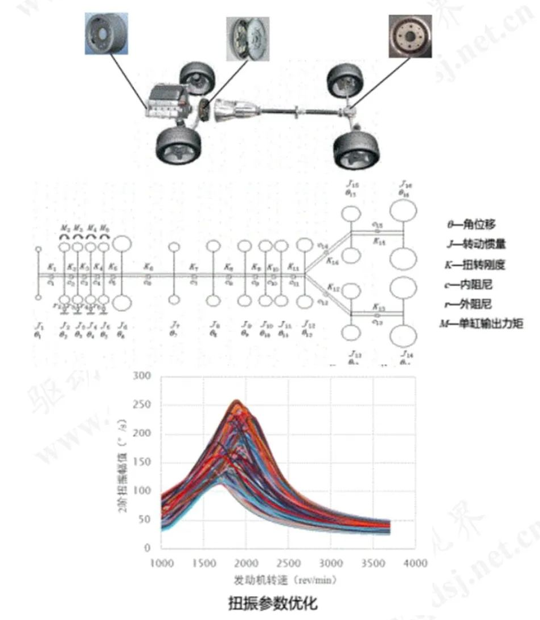

🌪️ 3 传动系扭振仿真分析：平抑动力的“脉搏”
发动机或电机输出的扭矩并不是恒定的，而是带有脉动的，这会引起传动系统的扭转振动（扭振）。
核心技术：采用集总参数法或集总参数+FEM（有限元法）进行传动系统动力学仿真，并进行扭转减震器、双质量飞轮的匹配设计。
关注重点：合理的参数等效（如转动惯量、刚度、阻尼的等效）以及阻尼特性参数的获取是技术核心。
配图建议：选用传动系统示意图、集总参数模型图及扭振参数优化曲线图，展示扭振分析的严谨性。

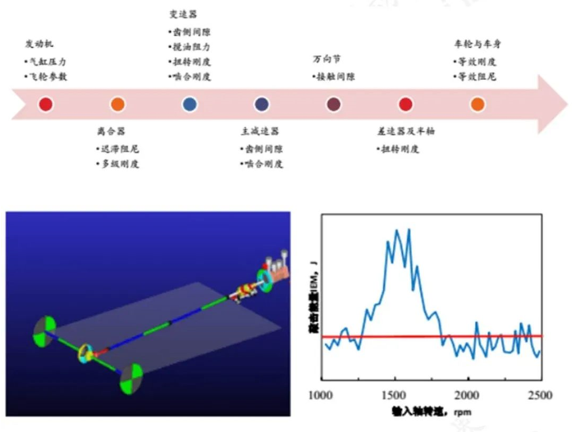

🔨 4 传动系敲击仿真分析：消灭齿轮间的“咔哒”声
松油门或加减挡时听到的“咯噔”声，往往是齿轮间隙导致的敲击声。
核心技术：建立敲击评价指标、动力学模型，进行灵敏度分析及阈值设定。从发动机到车轮车身，每一个环节（如离合器迟滞阻尼、变速器齿侧间隙、万向节接触间隙等）的阻力矩和刚度都至关重要。
关注重点：定义清晰的敲击指标、获取准确的阻力矩参数以及确定合理的敲击阈值是三大技术关注点。
配图建议：选用传动系各环节间隙参数示意图及敲击分析频谱图，展示敲击发生的机理与分析结果。

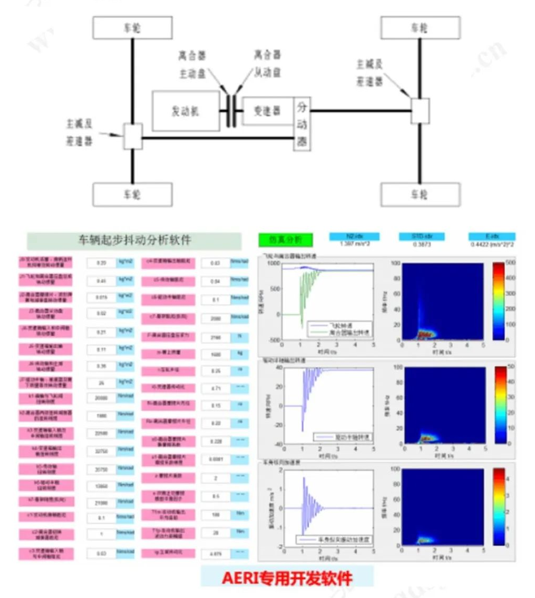

🐢 5 传动系低频抖动仿真分析：解决起步的“一顿一挫”
起步时的顿挫感、后桥的wind-up（卷绕）耦合现象，属于低频抖动问题，直接影响驾驶质感。
核心技术：起步抖动仿真与后桥wind-up耦合分析。借助AERI专用开发软件，可以对车辆起步过程进行全方位的仿真分析。
关注重点：建立科学的低频抖动评价指标，同时解决瞬态问题分析手段缺失的难题。
配图建议：选用传动系统架构图及AERI专用软件分析界面截图，展示软件强大的数据处理与可视化能力。
结语：
从电机的电磁噪声到齿轮的啸叫、传动系的扭振与敲击，再到起步的低频抖动，动力传动系NVH仿真技术贯穿了汽车研发的每一个细节。它不仅是工程师手中的“透视眼”和“预言机”，更是打造极致驾乘体验的基石。
下次当你坐进一辆安静平稳的车里时，不妨想一想，这背后或许正有一套精密的NVH仿真系统在为你保驾护航。
