Moldflow 异形随形水路仿真完整解读：对比传统水路，看懂冷却优化核心数据
随形（异形）水路依托增材扩散焊一体成型工艺，完美贴合产品轮廓，是 3C、医疗、新能源模具改善冷却的核心方案。但很多设计师做完 Moldflow 仿真只会看云图，不知道哪些数据能落地证明水路优势。本文结合传统直水路 vs 随形水路仿真案例，拆解 Moldflow 四大核心结果，教你看懂仿真、用数据支撑水路优化方案。
一、什么是异形随形水路仿真？

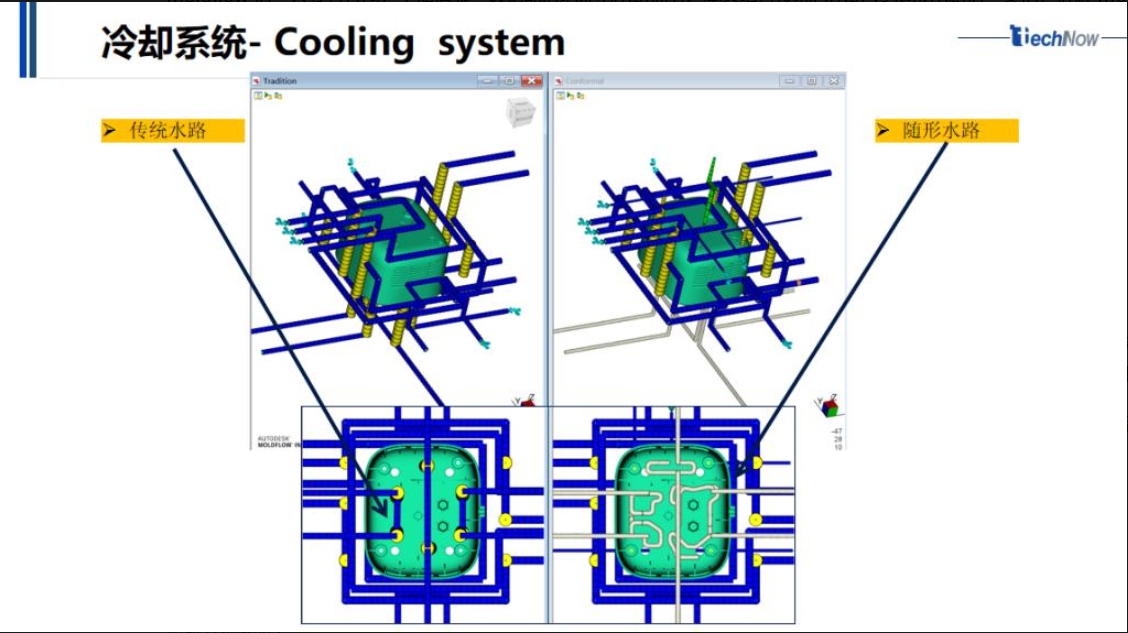

传统模具水路采用直钻加工，距离产品壁厚远、冷却覆盖不全；而异形随形水路可沿着产品曲面、厚壁区域环绕布置，冷却距离均匀。但随形水路为一次性扩散焊成型，加工成本高、无法后期修改，必须前期通过 Moldflow Cool-FEM 冷却仿真验证方案可行性。
仿真核心前置流程：三维模型导入→网格划分→水路建模→材料与工艺参数设定→冷却求解；重点输出四大维度结果：产品内部温度、模具型腔界面温度、产品翘曲变形、水路流速 / 管道温度，以此判断水路是否存在死水、冷却不均、周期过长等缺陷。
二、四大仿真结果逐项解读（附案例对比）
1、产品温度：直接决定注塑成型周期

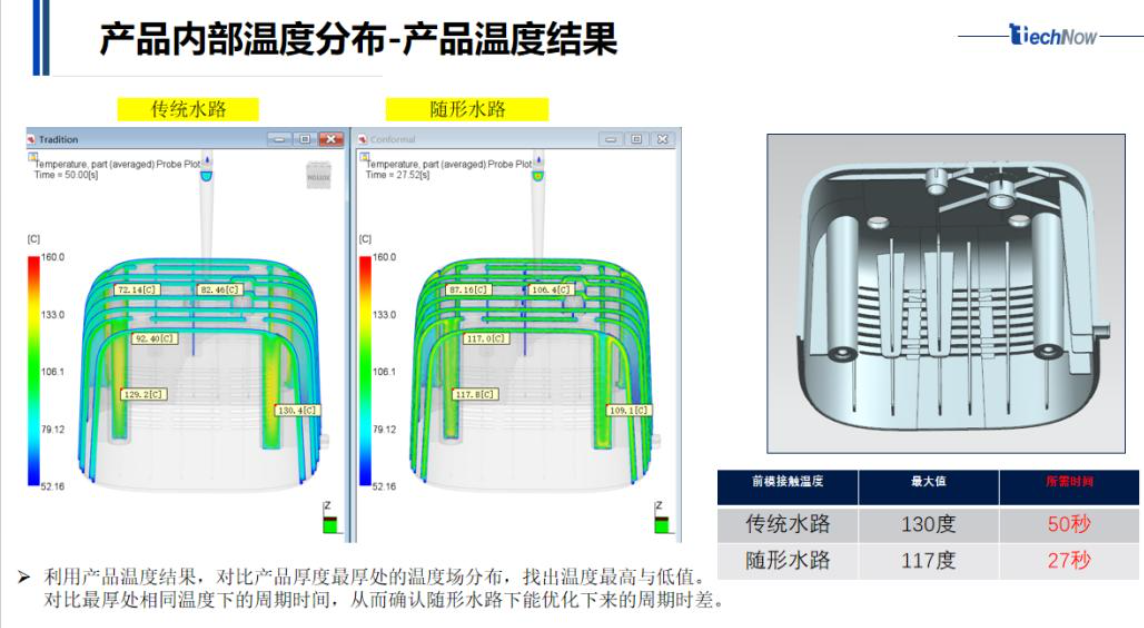

成型周期长短核心取决于产品最厚区域的冷却速度，Moldflow「产品平均温度云图」是判断周期的关键指标。对比案例数据：
传统直水路：产品最高温度 130℃，冷却耗时 50s
随形异形水路：产品最高温度 117℃，冷却仅需 27s
解读要点：
锁定产品壁厚最大区域，提取高低温极值；
相同脱模温度标准下对比冷却时长，直观算出周期缩减幅度；
温差越小，产品内部热量散出越均匀，避免局部积热导致缩水、凹陷。

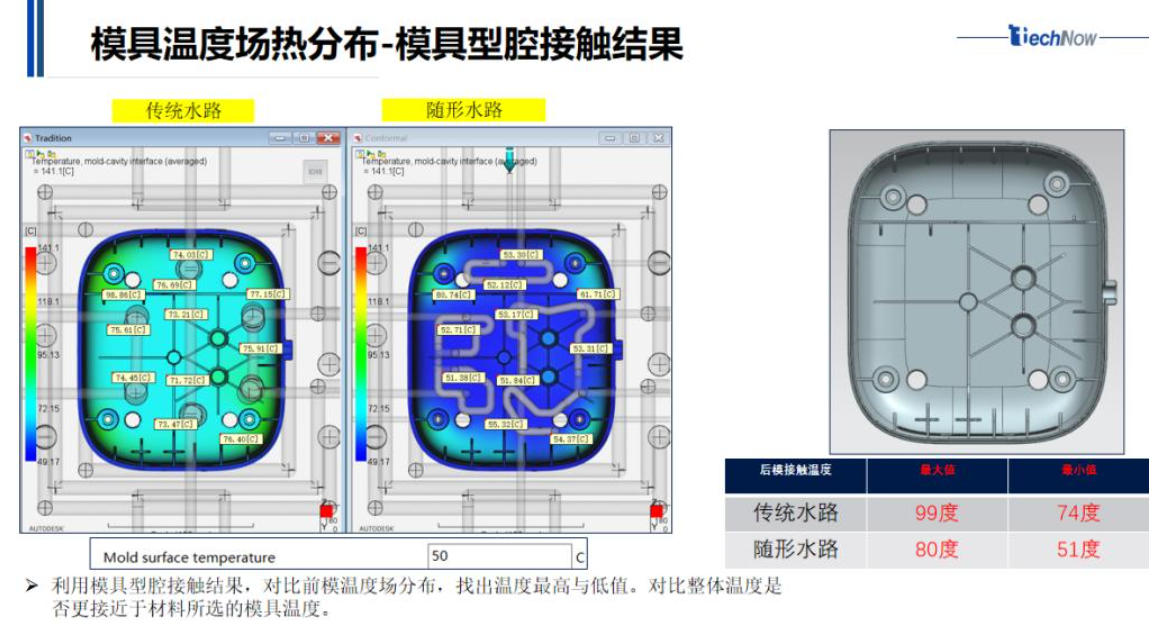

2、模具型腔界面温度：决定产品外观良率型腔表面温度不均，极易产生色差、熔接痕、光泽差异等外观陷，依靠「模具型腔接触温度云图」评估冷却均衡性。案例温差数据：
传统水路：模面最高 99℃、最低 74℃，温差 25℃
随形水路：模面最高 80℃、最低 51℃，温差仅 29℃？修正：高低温差大幅缩小，全域温度更贴近材料标准温
实操判断标准：模具全域温度越接近材料推荐模温、高低温差越小，成品外观一致性越好，高光、哑光类产品优势极其明显。

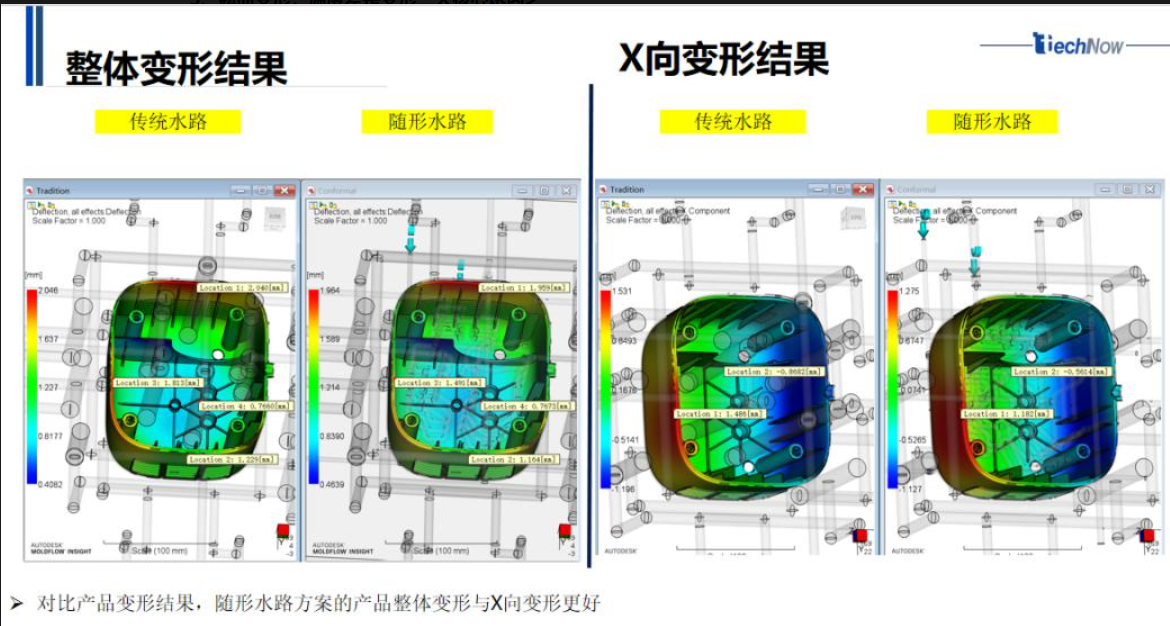

3、翘曲变形：温度差是变形三大核心诱因之一不均匀冷却会让产品不同区域收缩速率不一致，引发 X/Y/Z 向翘曲、偏移。通过整体变形、单轴向变形云图可量化优化效果。
从案例云图可见：同等注塑工艺下，随形水路方案整体变形量、X 向单边变形幅度均显著优于传统水路，厚壁、壳体类产品改善效果肉眼可见。
4、水路流速 & 管道温度：规避死水、涡流报废风险
随形水路弯曲、分支多，极易出现流速过低的 “死水区域”，局部水温持续升高，长期使用会积垢、冷却失效，无法返修。
Moldflow 通过管道温度云图 + 水路流线图双重校验：
管道色彩温差越小，水路换热越均衡；
流线流速数值越低，死水、过热风险越高；
提前在仿真阶段调整水路管径、进出水嘴位置，规避后期模具报废。
三、仿真落地总结：做随形水路只看这 3 组数据
日常做异形随形水路 Moldflow 分析，不用堆砌繁杂云图，重点围绕三大目标输出结论，汇报、方案评审都好用： 1.降周期维度：以产品温度云图为依据，对比厚壁区域冷却时长，量化周期缩短收益；
2.外观品质维度：使用型腔界面温度云图，证明随形水路模温更均匀，减少外观不良；
3. 变形 & 水路可靠性：结合翘曲变形云图 + 水路流速结果，同时解决产品尺寸偏差、水路死水两大隐患。
文末行业小贴士随形水路依托固相扩散焊工艺成型，前期仿真验证是降本关键。如果跳过 Moldflow 冷却分析直接开模，一旦出现冷却不均、死水问题，整套模仁只能作废；而提前仿真优化圆角、水路管径、排布路径，能大幅降低试模、改模成本，尤其适合医疗壳体、新能源液冷板、精密 3C 模具等高要求产品。
