Kv值是国际单位制下衡量阀门流通能力的核心参数,定义为阀门在特定开度下,两端压差为1 bar时,每小时通过常温清水的体积流量(m³/h)。其基本计算公式为 Kv = Q·√(ρ/ΔP),其中Q为流量(m³/h),ρ为流体密度(g/cm³),ΔP为压差(bar)。该系数与英制单位下的Cv值存在固定的换算关系:Cv ≈ 1.167 Kv。Kv值是阀门选型与系统设计的关键依据,反映了阀门在特定工况下的最大流通能力,其数值越大,表明阀门的流通性能越好。通过CFD(计算流体力学)获得阀门的Kv值是非常经济可靠的手段,其本质上是用数值模拟来替代真实的流量试验。其核心思路是:在虚拟环境中建立起阀门的流体模型,通过仿真得到流量(Q)和压差(ΔP),再代入Kv的定义公式进行计算。Cv值是阀门开度的函数,为了获得完整的阀门特性曲线,需要对多个开度(如10%、20%...100%)分别进行计算。今天,我们针对某截止阀开展Kv值的模拟计算。

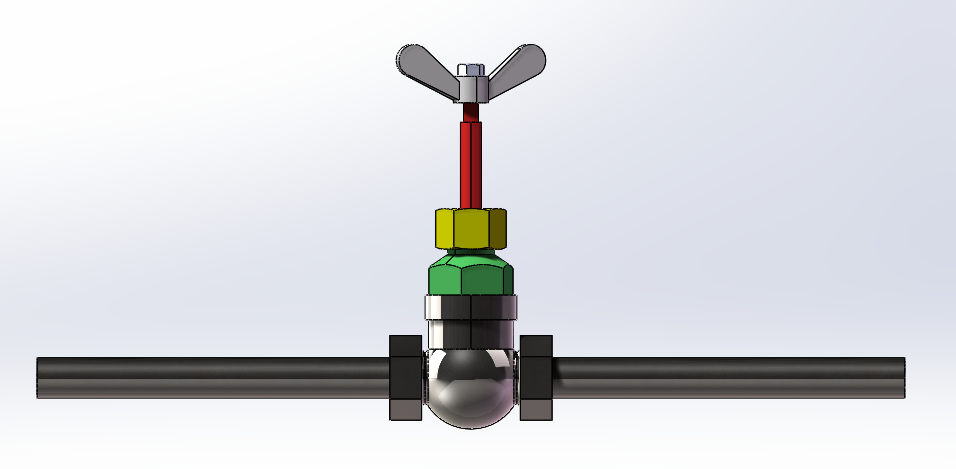

某小孔径截止阀本体简化模型如下,为了开展准确的CFD计算,需要对阀门上下游进行管路延长(获得充分发展流动初始状态),计算机配置不错的话,建议至少延长10倍水力直径长度,实际上入口段长度与水力直径、雷诺数都有关系。另外,导入DM前,建议在SolidWorks把不必要的部件抑制掉。

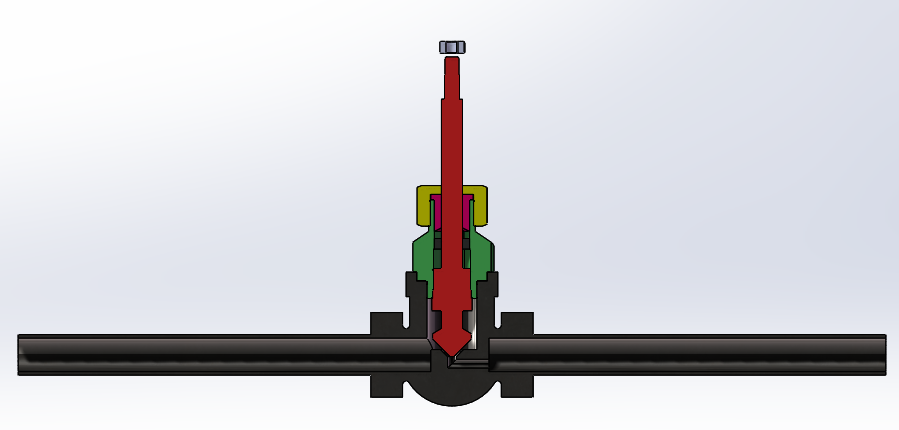

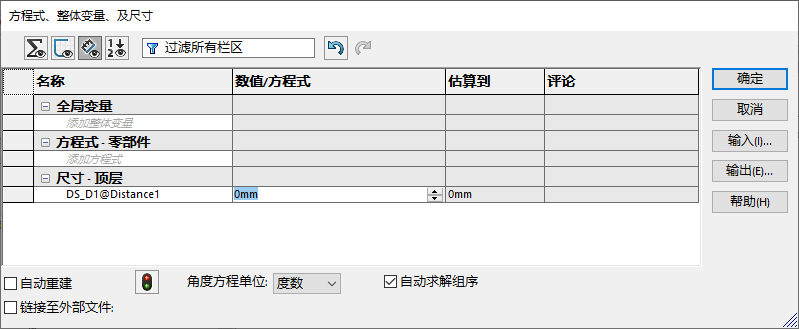

我们将阀杆行程作为参数,在SolidWorks里面将行程的约束作为参数。

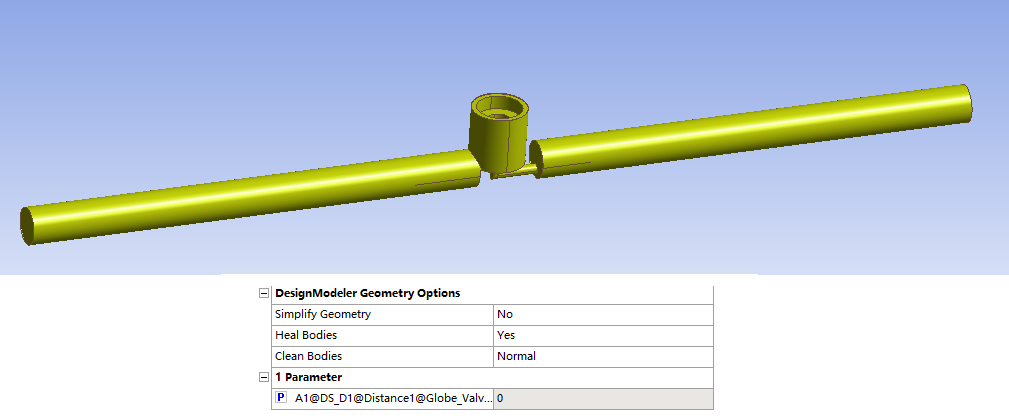

在DM里面提取流体域,如下图,并将前面设置的行程距离参数化,对各个面进行命名,便于后面划分网格、设置边界条件。

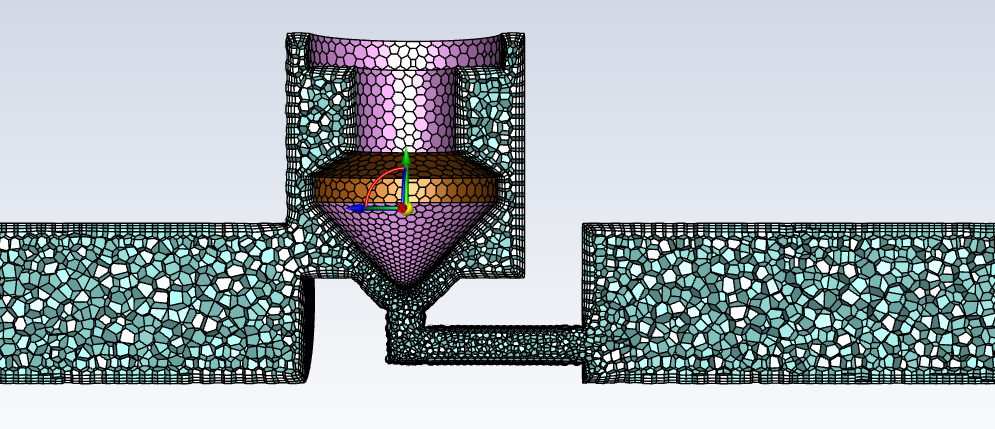

我们在Fluent meshing模块划分多面体网格。

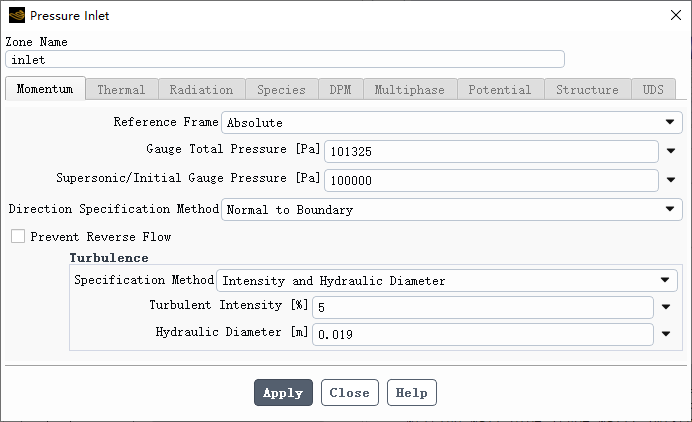

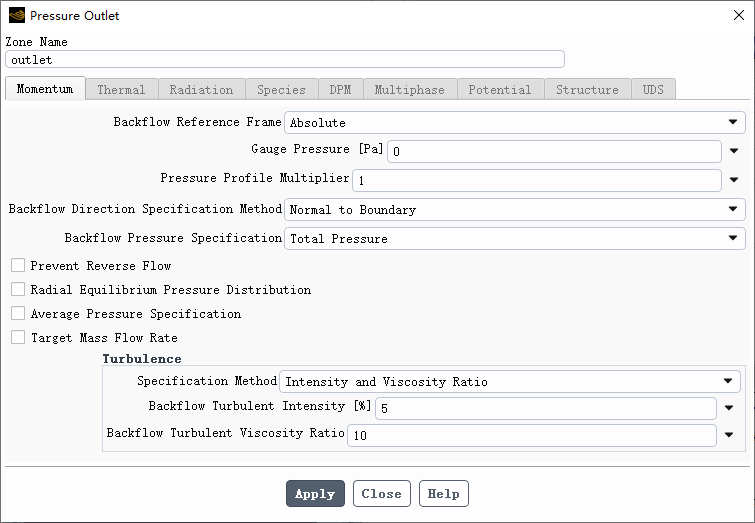

我们将阀门上游入口设置为压力入口,总压101325Pa,并给予适当的初始静压;下游出口设置为压力出口,总压为0Pa,介质为液态水。


根据Kv的定义,我们将出口的体积流量和入口静压作为输出参数。

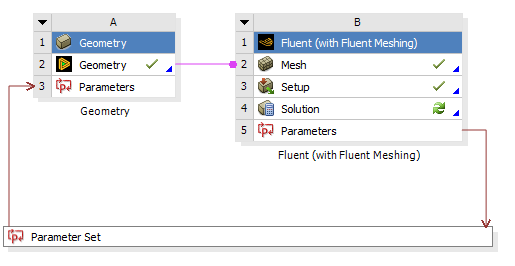

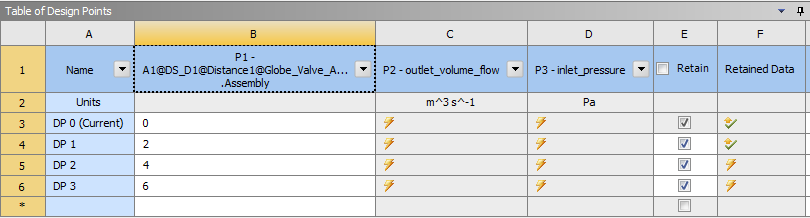

最后,在参数设定里面添加4个设计点,对应不同的阀门开度,接下来交给计算机进行计算即可,必须要指出的是一定要设置迭代步数,不能是默认的0步,不然无法更新。

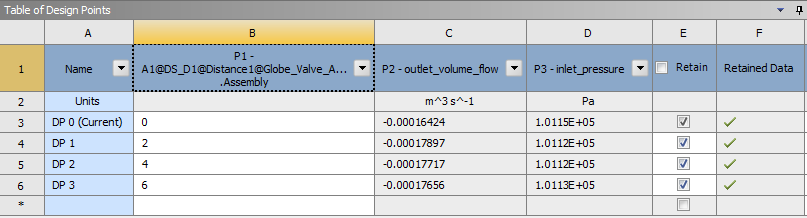

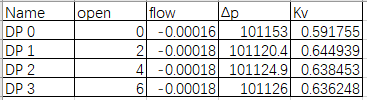

设计点更新结果如下,据此结果便可以依据Kv的定义式得到该阀门在不同开度下的Kv值了。
