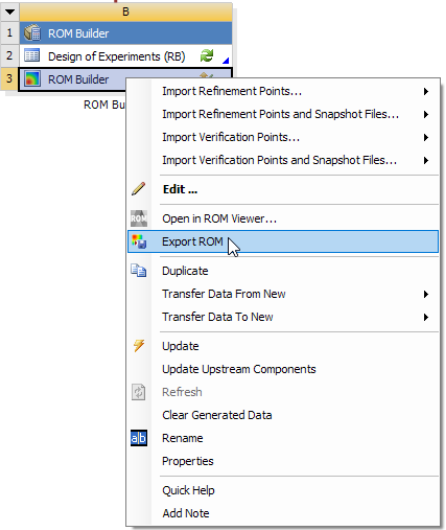

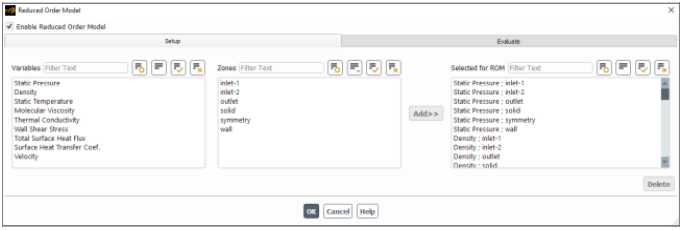

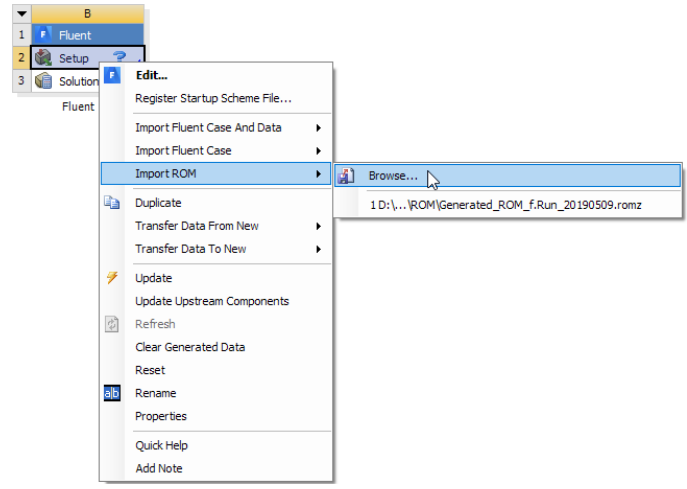

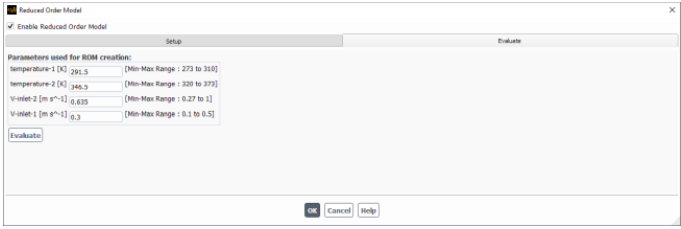

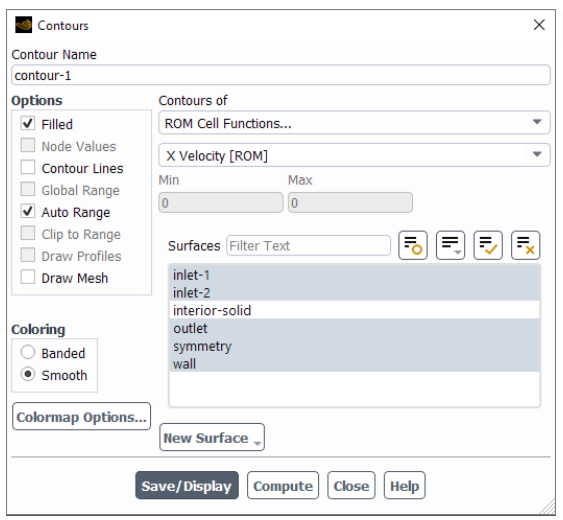

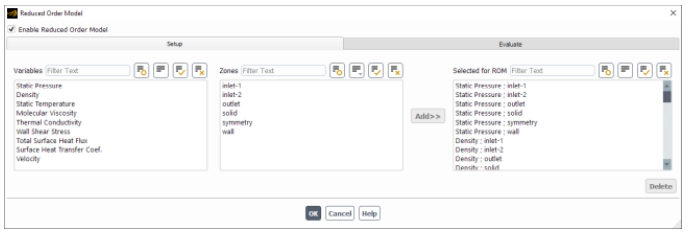

Ansys Fluent 2025 R2 降阶模型（ROM）完全使用手册

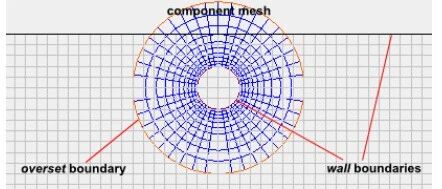

正文共： 7831字 4图 预计阅读时间： 20分钟 📌 引言：当传统动网格遭遇瓶颈在流体仿真领域，处理边界运动问题一直是工程师面临的重大挑战。无论是飞行器部件分离、阀门启闭、泵内齿轮转动，还是船舶在水面的起伏运动，都涉及固体边界相对于流体的大幅运动。在ANSYS Fluent 17.0之前，用户主要依赖传统的动网格方法——layering、smoothing和remeshing三大技术来解决这类问题。然而，用过这些功能的朋友可能都有体会：哪边能动、哪边静止不能搞错，运动定义稍有不慎就会触发负体积报错，让人分分钟怀疑人生。为了从根本上改变这一局面，ANSYS Fluent自17.0版本起引入了嵌套网格（overset mesh，又称重叠网格或Chimera网格）功能。这一功能克服了传统动网格容易出现负体积的顽疾，能够处理极小间隙的运动，且设置更为简洁。经过多个版本的迭代优化，如今的嵌套网格已发展成为一个成熟、稳定、功能丰富的网格技术体系，能够支持绝大多数主流物理模型。本文将基于ANSYS Fluent 2025 R2官方用户手册第7.7章的权威内容，系统解析嵌套网格的技术原理、操作方法、最佳实践及常见问题，为广大CFD工程师和仿真爱好者提供一份详尽的参考指南。第一章 什么是嵌套网格：基本概念与核心术语嵌套网格方法的核心思想可以这样理解：将复杂的计算域分解为多个独立的子域，每个子域单独生成网格，然后让这些网格相互重叠，通过插值在重叠区域传递流场信息。这种方法的最大优势在于，各个部件网格可以独立生成，相互之间几乎没有约束——这与要求各部分严格匹配的共节点网格或非共形界面网格形成了鲜明对比。在Fluent中，嵌套网格由三种基本元素构成：背景网格（background mesh）、组件网格（component mesh）和嵌套边界（overset boundary）。1.1 背景网格（Background Mesh）背景网格是整个计算域的主体网格，代表主要的流体区域。通常是一个覆盖整个计算空间的网格，如风洞的矩形计算域、管道的流道等。需要特别注意的是，背景网格不能有嵌套边界，这是官方手册中明确规定的拓扑约束。1.2 组件网格（Component Mesh）组件网格是围绕运动部件生成的局部网格，如圆柱体周围、飞行器部件周围或阀门内部区域。组件网格叠加在背景网格之上，其外边界通常被指定为嵌套边界类型。组件网格与背景网格完全独立，在前处理软件中分别生成，然后通过Append方式加载到Fluent中。1.3 嵌套边界（Overset Boundary）嵌套边界是组件网格的外边界，被赋予特殊的overset边界类型。这一边界定义了嵌套的范围——组件网格在此边界之内与背景网格进行数据交换，超出此边界则不与计算域发生耦合。需要强调的是，必须在创建嵌套网格界面（overset interface）之前正确指定嵌套边界，一旦界面创建完成，就不能再更改边界类型。1.4 单元类型分类当嵌套网格初始化完成后，Fluent会将所有单元自动分类为以下几种类型：求解单元（Solve Cells） ：真正参与流动方程求解的单元 受体单元（Receptor Cells） ：接收来自另一网格插值数据的单元 供体单元（Donor Cells） ：为受体提供插值数据的单元，是求解单元的子集 死单元（Dead Cells） ：位于计算域之外的单元，不参与任何计算 孤儿单元（Orphan Cells） ：找不到有效供体的受体单元，是需要重点关注的问题单元 这套分类体系构成了嵌套网格数据传递机制的基础，理解各类型单元的含义和作用，对于后续的调试和优化至关重要。第二章 嵌套网格的域连接：三大核心机制解析当用户在Fluent中创建嵌套网格界面并进行流场初始化时，软件会自动执行三步关键操作来建立网格之间的连通关系。理解这三个步骤，对于后续的问题诊断和参数调优至关重要。2.1 挖洞（Hole Cutting）挖洞是建立域连接的第一步。Fluent通过识别物理边界（壁面、入口、出口、对称面等）所切割的单元，确定哪些单元位于流体区域之外，并将其标记为死单元。这个过程类似于用边界区域在网格上“挖洞”，将不参与计算的区域剔除出去。以经典的圆柱绕流为例：圆柱表面是壁面边界，壁面内部的单元位于固体内部而非流体区域。挖洞过程中，Fluent会将所有被圆柱壁面包围或切割的背景网格单元标记为死单元。挖洞完成后得到的是一份“最大重叠”的网格——即所有重叠区域都被保留，组件网格和背景网格在圆柱周围有大量重叠区域。然而，这种最大重叠的状态虽然有效，却不一定理想。过多的重叠意味着在大量单元上重复求解流动方程，造成计算资源浪费；同时，重叠区域中单元尺寸差异过大的话，会影响数据插值精度，进而降低求解质量。默认情况下，所有非嵌套类型的边界都会切割其他网格并标记死单元。但在某些特殊拓扑情况下（如需要在已有流体区域上增加一个扩展空腔），默认的切割行为可能会产生错误结果。此时可以通过TUI命令define/overset-interfaces/cut-control/add手动指定某一边界不对特定网格进行切割。2.2 重叠区域最小化（Overlap Minimization）重叠区域最小化的目的是减少不必要的网格重叠，将重叠区域缩小到合理范围，同时提高插值质量。在这一过程中，Fluent会将部分求解单元转换为受体单元，将不必要的受体单元转换为死单元。转换的决策依据是供体优先级——具有更高供体优先级的单元被优先保留为求解单元。默认情况下，供体优先级基于单元尺寸：单元越小，供体优先级越高。这意味着在网格重叠区域，求解器倾向于在局部最精细的网格上获得解，网格界面自然地移动到网格尺寸更为匹配的位置。这对于大多数网格分布是理想的选择——例如组件网格在壁面附近精细、远离壁面逐渐变粗，与背景网格的尺寸过渡匹配良好。但如果重叠网格具有均匀且几乎相同的分辨率，基于单元尺寸的优先级方法效果就不太理想。此时，可以使用基于边界距离的优先级方法，通过TUI命令define/overset-interfaces/options/donor-priority-method进行切换。这种方法按照单元到最近边界的距离来决定优先级——距离边界越近的单元优先级越高。值得注意的是，重叠区域最小化并不等同于字面意义上的“最小化重叠”。实际保留的重叠区域大小取决于局部的供体优先级分布，最终目标是让网格界面位于单元尺寸最为匹配的位置，以获得最佳的插值精度。2.3 供体搜索（Donor Search）供体搜索是建立域连接的最后一步。Fluent为每个受体单元在其他网格中寻找有效的供体求解单元。供体候选包括包含受体单元质心的求解单元及其相邻的求解单元。每个受体单元必须找到至少一个有效的供体单元。这里有一个至关重要的要求：网格重叠区域中至少需要有4个单元才能保证供体搜索成功。这意味着间隙中的网格分辨率必须足够高，否则就会出现孤儿单元——找不到有效供体的受体单元。图7.70展示了因重叠不足而导致孤儿单元产生的典型情形，而图7.69则展示了重叠充分的有效网格配置。⚠️ 如果孤儿单元无法避免而必须继续计算，求解器会采用一种数值处理方法来为孤儿单元赋予合理值，以防止计算发散。但官方明确强调，这种处理方法的成功与否高度依赖于具体工况，难以根据孤儿单元数量来预测。因此，强烈建议尽一切努力通过修改网格来消除孤儿单元，而不是依赖这种应急处理机制。第三章 高级功能与精细化控制除基本功能外，Fluent还为嵌套网格提供了丰富的精细化控制选项，帮助用户在复杂工况下获得更好的求解质量和计算效率。3.1 网格优先级（Grid Priorities）网格优先级允许用户强制指定某个网格区域在重叠区域最小化过程中被优先保留为求解区域，而不考虑局部的供体优先级。这一功能通过TUI命令define/overset-interfaces/grid-priorities设置。网格优先级的数值越大，优先级越高。例如，如果用户希望在一套较粗的网格上获得解，即使较细网格具有更高的单元供体优先级，也可以通过赋予粗网格更高的网格优先级来实现。网格优先级在重叠区域最小化过程中的权重高于供体优先级，因此是一种强有力的全局控制手段。当局部网格分布不规则、产生不规则的重叠区域时，这一功能尤其有用。3.2 供体优先级方法（Donor Priority Method）如前所述，供体优先级方法有两种可选模式：基于单元尺寸（默认） ：供体优先级与单元体积成反比——单元越小，优先级越高。适合组件网格在壁面附近精细、远离壁面逐渐变粗的典型分布。 基于边界距离 ：供体优先级与单元到最近边界的距离成反比——距离边界越近的单元优先级越高。适合重叠网格具有均匀且几乎相同分辨率的情况。 通过TUI命令define/overset-interfaces/options/donor-priority-method可以在两种模式间切换。3.3 切割控制（Cut Control）当默认的挖洞行为不符合需求时，可以使用切割控制功能手动指定某一边界不对特定网格进行切割。这在需要向现有流体区域添加扩展区域时特别有用——例如在管道上增加一个空腔。如果不加干预，管道下壁面会切割掉空腔区域，导致错误结果。切割控制通过TUI命令define/overset-interfaces/cut-control/add进行设置。3.4 领口网格（Collar Meshes）当多个组件网格的物理边界相交时（这是不被允许的拓扑配置），需要使用领口网格来桥接这些相交边界。领口网格本质上是一个额外的组件网格，它将边界相交问题转化为边界重叠问题，从而使其变为合法配置。领口网格的边界与其他组件网格的边界相互重叠，但不交叉。默认情况下，通过TUI命令define/overset-interfaces/collar-meshes/add手动标识的领口网格会被保护而不被切割。需要注意，除挖洞阶段外，Fluent在任何其他操作中都不会将领口网格与其他组件网格区别对待。第四章 嵌套网格适配：智能网格优化嵌套网格适配是Fluent提供的一种智能网格优化功能，能够自动识别并解决网格质量问题。它可以用于消除孤儿单元、减小供体与受体单元之间的尺寸失配、以及提高间隙中的网格分辨率以防止孤儿单元的产生。适配过程可以手动触发，也可以在动态网格模拟中自动执行。4.1 孤儿单元适配（Orphan Adaption）对于每一个孤儿单元，所有在重叠网格中包含该孤儿单元质心的单元都会被标记用于适配，默认情况下还会额外标记一层缓冲区单元。孤儿单元所在的网格区域本身不会被标记。这一机制通过在其他网格中增加分辨率来为孤儿单元提供有效的供体候选。4.2 尺寸适配（Size Adaption）当供体单元与受体单元的尺寸差异过大时，插值精度会显著下降。尺寸适配功能会标记那些供体单元体积（Vd）与其最小受体单元体积（Vr）之比过大的供体单元。具体阈值由最大长度尺度比Rl控制：当Vd/Vr大于Rl³（3D）或Rl²（2D）时，供体单元被标记用于适配。Rl的默认值为3。4.3 间隙适配（Gap Adaption）嵌套网格推荐壁面之间的间隙至少由4个单元来解析，才能创建有效的嵌套网格界面并防止孤儿单元的产生。间隙适配功能允许用户设定一个目标间隙分辨率（默认为4），当间隙中的单元数少于该值时，相应单元会被标记用于适配，以保证间隙得到足够的分辨率。这一功能默认未开启，需要用户手动激活 define/overset-interfaces/adapt/set/mark-gaps? 。4.4 使用方式手动嵌套网格适配通过TUI命令define/overset-interfaces/adapt/adapt-mesh执行。该命令将标记和适配合并为一步完成。在移动或动态网格模拟中，可以启用自动嵌套网格适配——求解器会在每个时间步的网格更新后自动执行一次适配周期。适配过程还支持棱柱适配（Prismatic Adaption）选项，用于对三棱柱单元进行各向异性细化而非各向同性细化，以减少最终的单元数量。第五章 设置步骤与操作指南基于官方手册和工程实践经验，嵌套网格的标准设置流程如下：步骤1：准备网格在前处理软件（如Fluent Meshing、ICEM、Pointwise等）中分别生成背景网格和组件网格。两套网格完全独立，组件网格的外边界需命名为便于识别的名称，以便后续指定为嵌套边界类型。步骤2：导入网格以2D或3D模式启动Fluent，使用File → Read → Mesh加载背景网格，然后使用工具栏的Append → Append Case File加载组件网格。步骤3：设置嵌套边界在Boundary Conditions面板中，将组件网格的外边界类型修改为overset。注意：必须在创建嵌套网格界面之前完成此操作，一旦界面创建后将无法更改。步骤4：创建嵌套网格界面通过Domain → Interfaces → Overset打开界面创建对话框，输入界面名称，在Background Zones和Component Zones列表中选择对应的网格区域，点击Create创建。一个工况可以有多个嵌套网格界面，但每个网格只能属于一个界面【手册†第1267页L24-L26】。步骤5：（可选）精细控制根据具体需求，使用TUI命令设置网格优先级、供体优先级方法、切割控制和领口网格等高级选项。步骤6：初始化初始化流场，Fluent会自动执行挖洞、重叠区域最小化和供体搜索，完成域连接。第六章 常见问题诊断与最佳实践6.1 常见问题诊断问题一：洪水填充失败表现为整个流体区域或整个网格区域被标记为死单元。原因通常是Fluent错误地在流体区域内而非外部识别了种子单元。可以通过启用专家工具（define/overset-interfaces/options/expert?）后使用define/overset-interfaces/debug-hole-cut命令进行诊断，该命令会创建寄存器显示死单元和种子单元的位置。问题二：重叠边界泄漏当有重叠边界且洪水填充失败时，很可能是因为重叠边界匹配不够好，导致死单元洪水填充从物体内部“泄漏”到了外部。重叠边界之间的容许公差最多为壁面法向方向的一个单元尺寸。对于具有高长宽比的棱柱边界层网格来说，这一要求可能相当严格。遇到此类问题通常需要改进网格质量，使重叠边界更好地匹配。问题三：孤儿单元孤儿单元的出现通常意味着网格重叠不足或网格分辨率不匹配。当壁面间隙中少于4个单元时极易产生孤儿单元。可以通过define/overset-interfaces/mark-cells标记孤儿单元并显示，从而定位问题区域。解决方案通常是增加网格分辨率或调整间隙大小。6.2 最佳实践要点综合官方手册的建议和工程实践，以下最佳实践值得重点关注：网格尺寸匹配 ：供体单元和受体单元的尺寸应尽可能接近，以最大限度地减少插值误差。 间隙分辨率 ：壁面间隙中至少需要4个单元才能创建有效的嵌套网格界面，推荐更高数量的单元以确保稳健耦合。 压力-速度耦合 ：对于嵌套网格，压力基求解器的默认压力-速度耦合方案为Coupled，一般推荐使用。但对于时间步长接近CFL极限的瞬态模拟，SIMPLE、SIMPLEC或PISO等分离式方案可能具有更高的计算效率。 双精度求解 ：强烈建议使用双精度求解器进行嵌套网格模拟。 瞬态模拟启动 ：建议从收敛的稳态解开始瞬态模拟。 动态网格时间步长 ：时间步长应选择为网格相对运动不超过嵌套网格界面最小单元长度（一阶时间格式）或该长度的一半（二阶时间格式）。 文件格式 ：推荐使用默认的Common Fluids Format保存嵌套网格工况文件，该格式会将域连接信息保存在.cas.h5文件中，避免在新会话中重新建立域连接。 第七章 兼容性与局限性7.1 主要局限性根据官方手册，嵌套网格目前存在以下主要局限：嵌套网格界面不能包含固体网格区域 组件网格不能有周期性边界条件 背景网格不能有嵌套边界 组件网格边界不能与耦合壁面重叠 不支持FMG初始化 不支持FAS多重网格格式 不能启用隐式残差光顺 不支持封闭域中的不可压缩流动 不支持耦合水平集+VOF混合模型 7.2 兼容性摘要嵌套网格与以下功能和模型兼容：求解器 ：压力基和密度基求解器，2D（平面和轴对称）及3D流动 梯度方法 ：Green-Gauss Cell Based和Least Squares Cell Based 压力-速度耦合 ：SIMPLE、SIMPLEC、PISO、Fractional Step和Coupled方案 湍流模型 ：k-ε系列、k-ω系列、Spalart-Allmaras、转捩模型 多相流 ：VOF模型（含明渠流动、空化等）、Mixture模型（非颗粒流） 辐射模型 ：离散坐标模型 组分输运 ：单相流，反应必须禁用 动网格 ：支持一阶瞬态格式的动态网格和滑移网格 用户自定义 ：UDF和UDS 第八章 嵌套网格的行业应用与发展趋势嵌套网格技术已在多个工程领域得到了广泛应用。航空航天领域：嵌套网格在飞行器部件分离、多体分离、舵面偏转等场景中发挥了关键作用。NASA开发的OVERFLOW求解器便是基于重叠网格技术的高精度CFD工具，广泛应用于运输机、战斗机、高超声速飞行器、火箭分离、武器投放等场景。在国内，滑行艇阻力计算、串联圆柱涡激振动、振荡翼型及摆动后缘小翼等研究也广泛采用了嵌套网格方法。船舶与海洋工程：嵌套网格结合VOF多相流模型和6DOF运动模型，在水上风机浮力与稳度模拟、救生艇下水分析等场景中表现出色。通过嵌套网格处理浮体与自由液面的相互作用，可以更真实地模拟物体在海面上的运动状态。容积泵与阀门：在齿轮泵、螺杆泵等容积式机械中，嵌套网格能够处理齿轮之间的极小间隙运动，结合间隙模型可在间隙闭合时有效阻断或减速流动。从技术发展趋势来看，嵌套网格正朝着更高精度、更高效率的方向演进。近期发表在arXiv上的研究表明，基于块结构化Chimera网格的高保真湍流模拟（包括DNS）正在成为可能。同时，嵌套网格在开源CFD生态中也在快速发展——OpenFOAM的foam-extend分支和SU2求解器均已实现了重叠网格功能。🎯 结语嵌套网格代表了CFD网格技术的一次重要飞跃。它打破了传统网格方法中对严格匹配的要求，通过网格重叠和数据插值的方式，为工程师提供了一种更加灵活、高效的边界运动处理手段。从ANSYS Fluent 17.0的首次引入到2025 R2版本的持续完善，嵌套网格的功能边界不断拓展，兼容的物理模型日益丰富。虽然它仍有一些局限——不支持固体网格区域、对封闭域不可压缩流动有限制等——但在航空航天、船舶海洋、旋转机械等主流工程领域的表现已经证明了其不可替代的价值。对于CFD工程师而言，深入理解嵌套网格的三大核心机制（挖洞、重叠区域最小化、供体搜索），掌握网格优先级、切割控制等高级功能，遵循最佳实践原则，将有助于充分发挥这一技术的潜力，高效解决复杂的工程仿真问题。随着高保真模拟需求的增长和计算能力的持续提升，嵌套网格无疑将在CFD的未来发展中扮演越来越重要的角色。读者朋友们若想看一个实操案例，可移步我们之前的推文查看FLUENT overset和6DOF模拟小球自由落体运动来源：仿真与工程
