CST EMC仿真详解屏蔽线缆线注入法转移阻抗仿真

前言

在新能源汽车EMC设计中，高压屏蔽线缆的屏蔽效能评估是一个绕不开的关键环节。无论是整车辐射发射（RE）超标排查，还是高压系统的传导干扰分析，线缆的屏蔽性能都直接影响着整车的电磁兼容表现。而在众多评估屏蔽线缆性能的指标中，转移阻抗是最核心的参数之一。

本文将从转移阻抗的基本概念出发，详细介绍线注入法的测试原理，并逐步讲解如何在CST软件中完成线注入法转移阻抗的完整仿真流程。

一、线注入法的测试原理

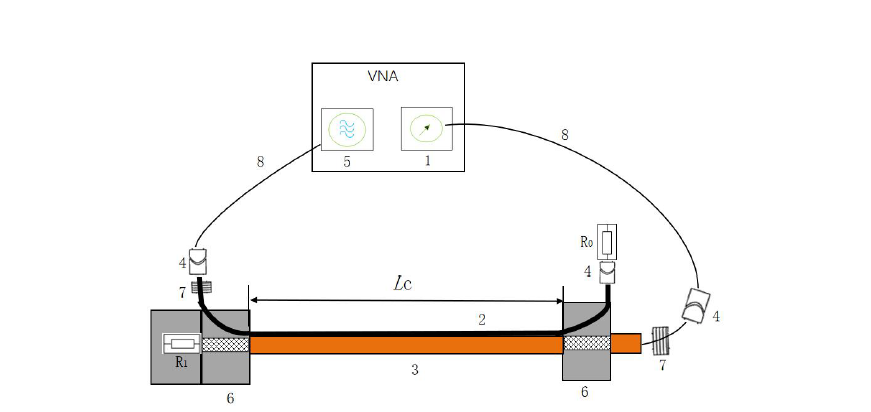

线注入法的基本原理是采用一根注入线作为信号的输入，注入线紧贴着受试线缆的屏蔽层，与屏蔽层一起构成外回路。注入回路的一端连接网络分析仪的输出端。

在实际测试中，将注入线附着在被测电缆表面，向屏蔽层注入射频电流，然后在中心导体上测量感应电压。如果电缆的屏蔽层均匀，则在不同位置的测试结果应具有一致性。

二，屏蔽线缆3D建模

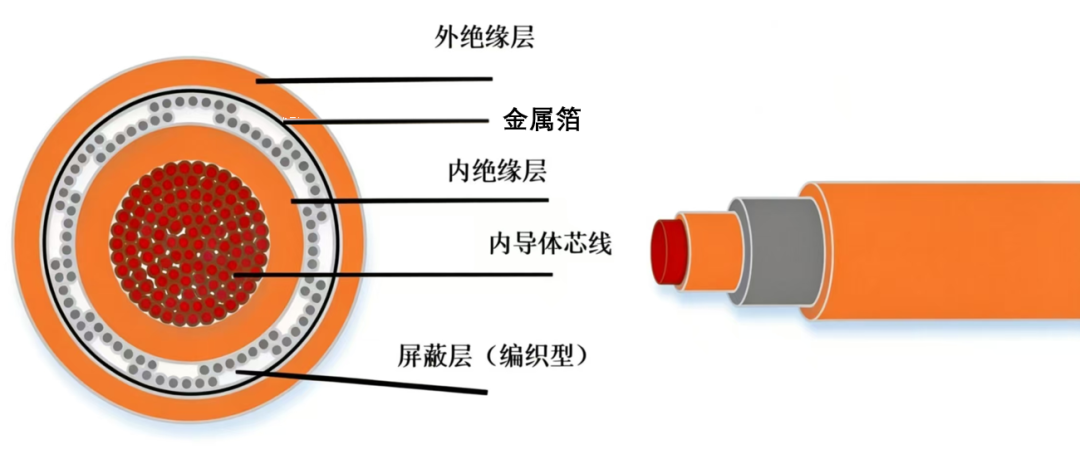

参考下图，这是一个双层编织型同轴线缆（编织网+金属箔）

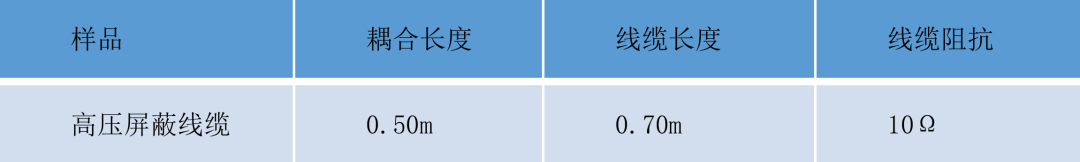

线缆的基本参数

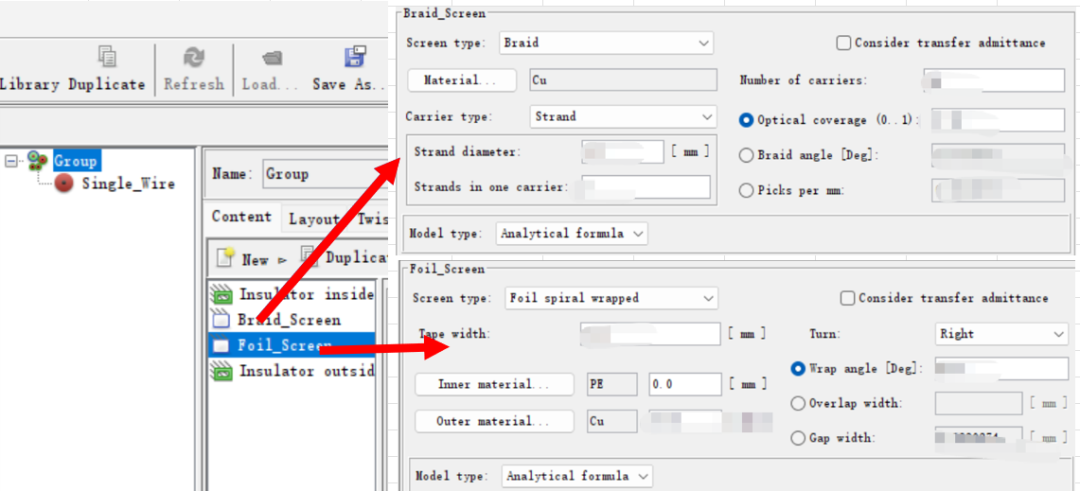

通过CST cable工作室去完成屏蔽线缆的建模工作。Cable Type采用Group，根据自己的设计需求来设计。

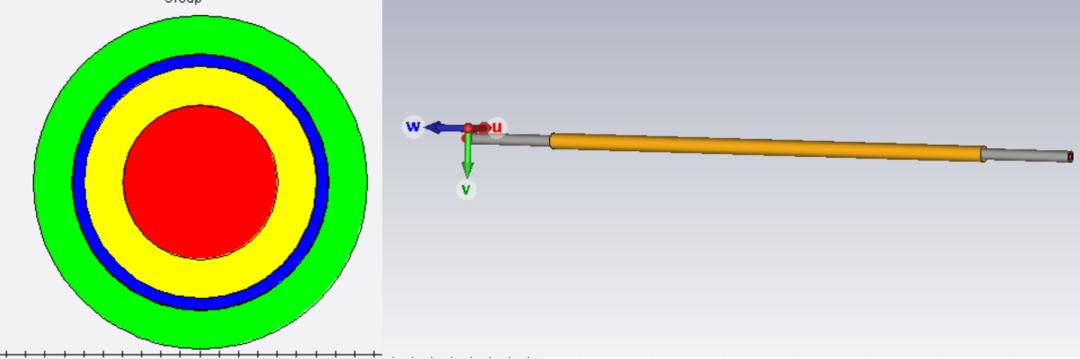

通过CST  cable工作室的create 3d cable生成屏蔽线缆3D模型，如图：

三，创建线注入法测试装置的3D模型

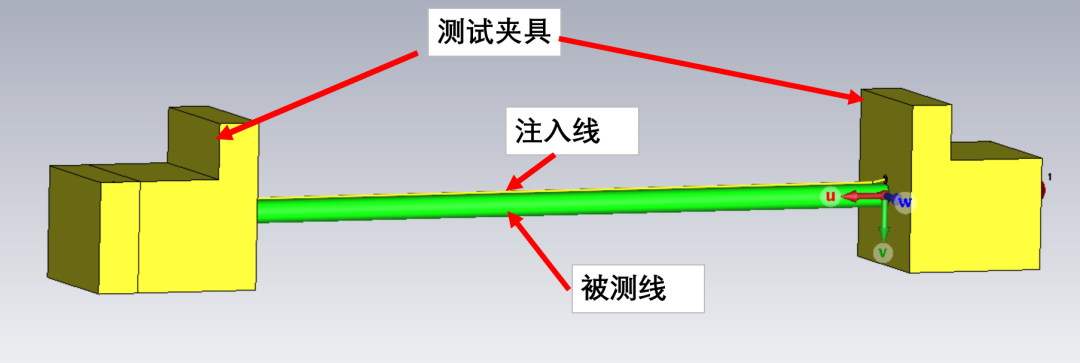

如下图在构建测试装置的3D模型时，要严格参考线注入法测试的要求，包括线长、线间距等。两端有专门的测试夹具，确保注入线和被测线的屏蔽层可靠搭接。

四，仿真结果

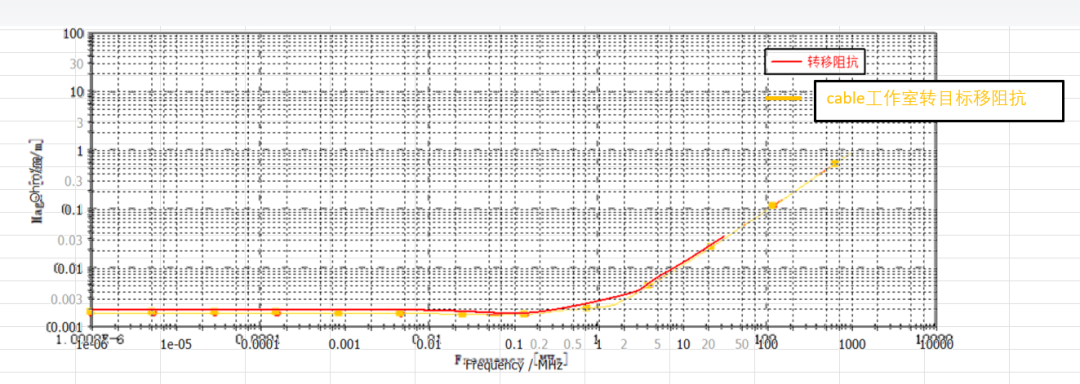

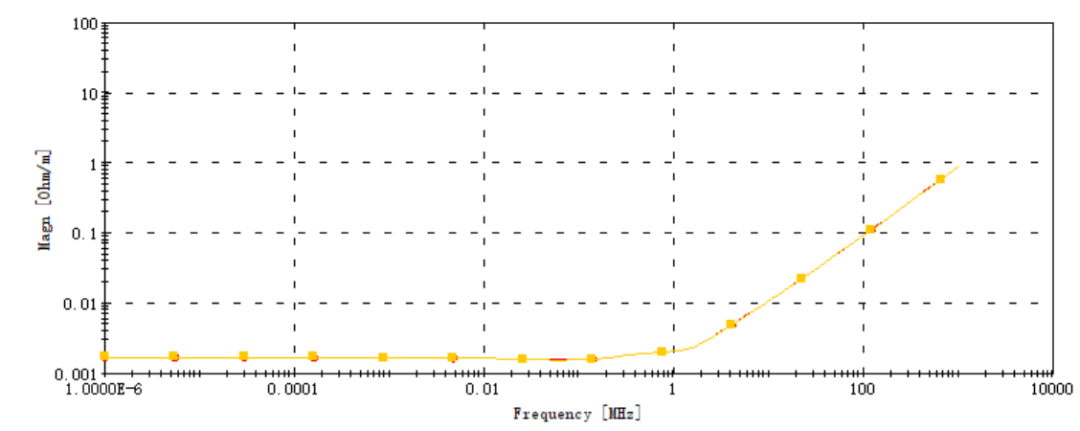

从结果看仿真转移阻抗和目标转移阻抗基本一致

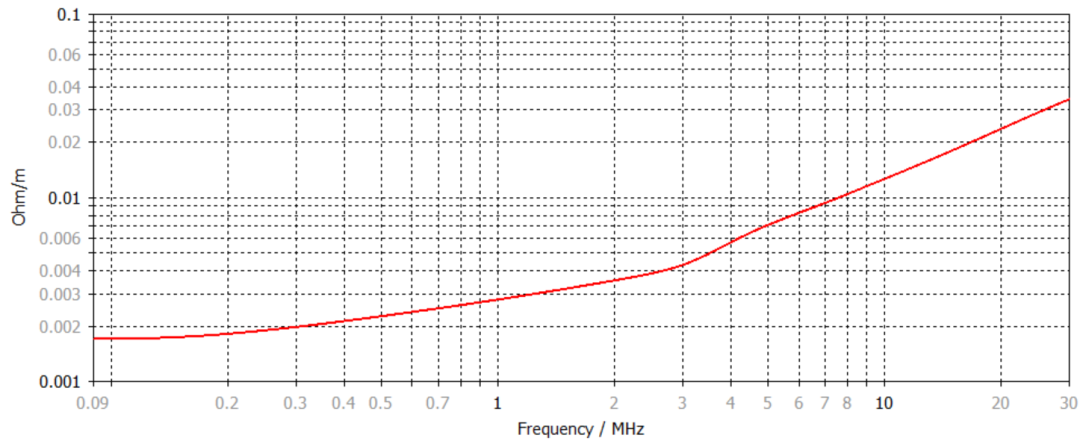

最好再看一下带宽9kHz~30MHz转移阻抗

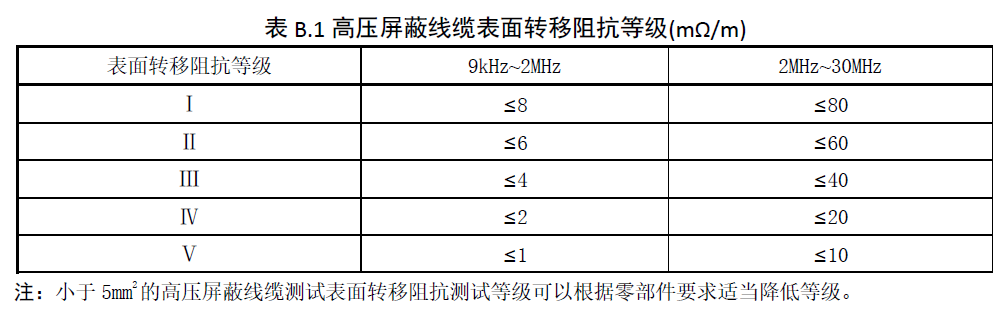

根据标准《电动汽车高压屏蔽线缆及连接器表面转移阻抗测试方法》

此屏蔽线缆可以满足等级三的线缆转移阻抗要求。
