硬扛下主机厂SUV底盘耐久校核之后，我整理这份路谱疲劳仿真流程-附视频教程



上周在项目上接手了一个某主机厂新平台 SUV 的底盘耐久校核：1 万公里强化耐久规范，试验场 F1–F5 八组标准环道加 8 字绕桩、倒车制动和 16.6% 陡坡，单组完整大循环 42285m，往上取整 240 个循环。原始路谱 rsp 文件扔进 Ncode 一跑就是几天，载荷片段又长又多，损伤分布还没出，算力先烧光。

我当时就是按这个流程硬扛下来的：先把长路谱用 nCode BFO 切片压缩成等效短谱，再去 Adams 里搭整车多体动力学模型，导出关键通道响应；丢进 Femfat Lab 跑虚拟迭代，把 Adams 载荷和实测路谱对齐到收敛；最后用 Ncode 做应变寿命（E-N）疲劳分析，输出下摆臂、转向节这些件的寿命云图和损伤分布。为此，我整理了这篇路谱疲劳仿真流程，希望对NVH工程师和学习者有一定的帮助。

一、循环载荷次数换算：加速耐久试验

为缩短实车耐久测试周期、降低试验成本，我们可将试验场各类标准路面按比例组合，换算出匹配用户真实用车场景的等效行驶里程。

以1万公里强化耐久规范举例计算：

1、单组完整试验大循环构成

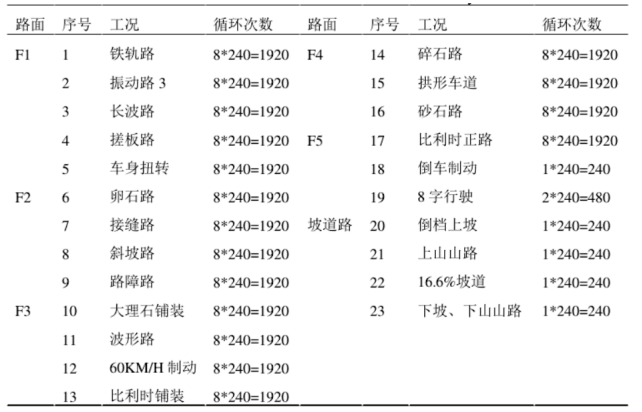

• 8组F1-F5标准环道：40504m

• 2次8字绕桩+1次倒车制动：200m

• 倒车上坡、上山、16.6%陡坡、下坡、下山路段：1581m

• 单循环总里程=40504+200+1581=42285m

2、总循环次数核算

总里程10000000m÷单循环42285m≈236.49次，考虑实车行驶误差，向上取整，完整大循环设置为240次。

二、路谱载荷压缩：nCode BFO等效谱优化

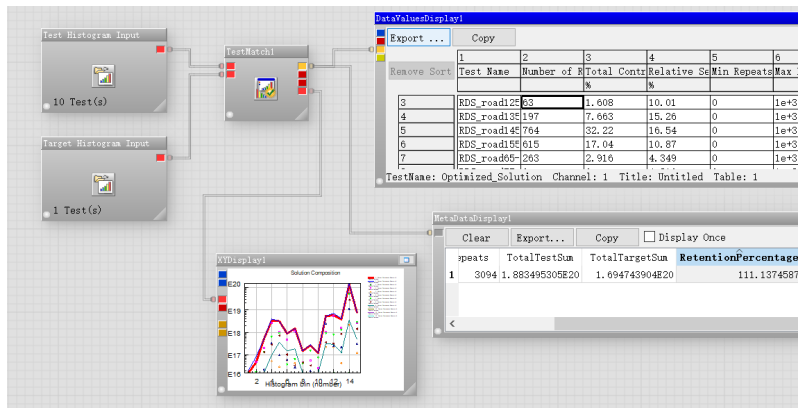

部分单段路面原始载荷谱时长过长，直接仿真计算效率极低。截取少量核心载荷片段，借助nCode软件 BFO 算法切片优化，求解各片段最优重复次数，在保留损伤等效的前提下，将长原始路谱压缩为短等效谱，提升仿真运算速度。

算法核心逻辑：以损伤误差最小为目标函数，约束各片段重复次数≥0，匹配目标损伤直方图，输出最优载荷片段组合方案

三、Adams 多体动力学模型搭建(以半迭代单侧悬架举例)

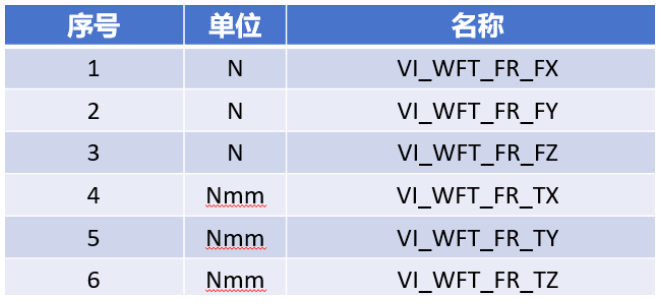

1、根据虚拟迭代仿真需求，划分两类信号完成模型定义：

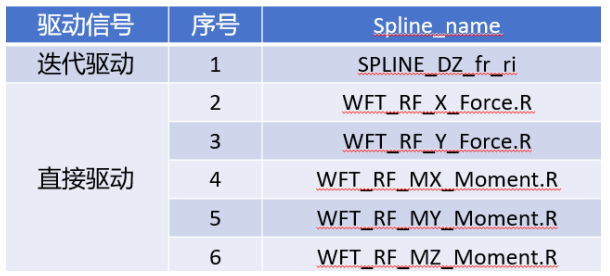

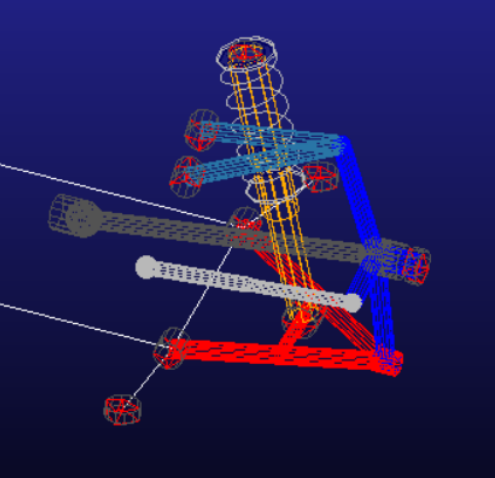

2、创建驱动信号，例如下面创建：

3、期望和监测信号，以Z向输出力为期望信号，其余为监测信号：

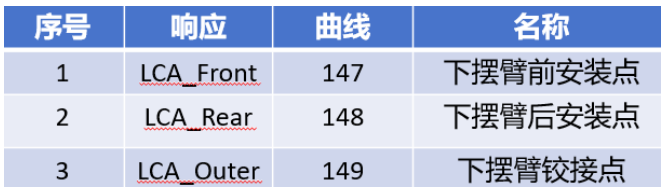

4、疲劳耐久响应输出通道（下摆臂示例）

四、Femfat lab虚拟迭代

1、通道配置：在软件内新建与Adams 模型匹配的输入、输出信号通道；

2、模型预处理：清除多体模型初始预载，消除静态偏移对迭代精度的干扰；

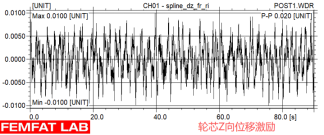

3、噪声激励生成：输出40Hz 以内随机噪声信号驱动 Adams 模型，采集全部点位响应时域数据；

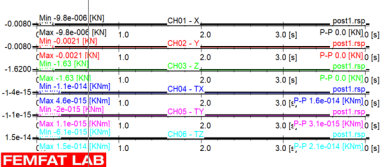

4、传递函数校验：基于输入、输出噪声数据求解系统传递函数，要求曲线平滑无突变。

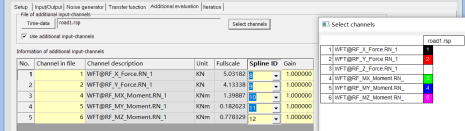

5、加载路谱数据：导入实测道路载荷rsp文件，匹配直接驱动输入通道（Z向力不选）

6、迭代开始

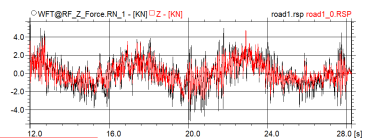

首轮迭代完成后，重点对比目标信号与迭代输出信号：若曲线反向、数值发散，需排查Adams 信号方向、模型预载清除设置等问题；首轮无异常后，执行完整迭代计算，最终导出含等效载荷的req文件，用于后端疲劳分析。

五、nCode 疲劳损伤处理（应变寿命（E-N）疲劳分析）

1、前置有限元基础分析：开展线性静力单位力工况计算，每个载荷通道对应一组单位应力结果；

2、疲劳核心参数设置：

• CombinationMethod：多分量应力组合算法

• MeanStressCorrection：平均应力修正模型

• Neuber：弹塑性缺口修正

导入虚拟迭代输出的req 载荷文件，结合有限元应力结果，完成零部件疲劳寿命、损伤分布计算。

六、路谱疲劳实战课-整车耐久仿真一站式学会

正好我把这套「循环次数换算 → BFO 载荷压缩 → Adams 多体建模 → Femfat Lab 虚拟迭代 → nCode 疲劳损伤」的完整跑法，整理成了上面这篇文章，每一步都标了参数、坑点和判据，工程上能直接照着做。

如果你是第一次接触这套链路、或者项目上一直被"载荷对不上、迭代不收敛、寿命算不准"这老三样卡住，推荐你去听一下仿真秀官网搜索 《Adams/Femfat lab/nCode 软件联合路谱疲劳实战课——整车耐久仿真一站式学会》讲的就是这套三软件联合作战的标准化流程，从疲劳基础理论到 Adams 建模、Femfat 虚拟迭代校准、Ncode 损伤计算全链路实操，主机厂一线工程师主讲，案例全是整车级实车路谱，对照我上面写的那篇文章去听，会顺很多。而且为学习者提供答疑解惑。

本课程系统讲解疲劳分析中载荷循环次数的核心确定方法，重点教授基于最佳拟合算法的载荷谱压缩技术，实现原始载荷数据的精简与优化。同时，课程涵盖多软件联合仿真疲劳分析技术，讲解Adams与Femfat Lab相结合的虚拟迭代仿真流程，掌握高精度载荷信号迭代修正方法。此外，课程依托Ncode疲劳仿真软件，讲授实车路谱数据处理、载荷编辑、损伤计算及疲劳寿命评估的完整流程，全方位掌握工程实用的路谱疲劳分析技术。
