显式冲击仿真里，初始缺陷到底有多重要？
从一个方管压溃算例说起：模型设置、初始缺陷、参数组合和结果对照。
最近在做一个方管类结构的屈曲/压溃模拟时，遇到一个很典型的问题：模型能算，结果也能出，但压溃形态看起来和实际试验不太一样。
这类问题在显式冲击分析里并不少见。真实样件从来不是完美几何体，材料、装配、加工、边界接触也都会带来微小偏差。仿真模型如果过于“理想”，有时反而会算出一个不太真实的变形路径。
这次重排按完整分析逻辑展开：模型设置、缺陷对比、试验对照、关键字设置、参数组合、结果统计、反力曲线和最终变形形态都会放进正文。
01｜从一个方管冲击模型开始
这次讨论的起点是一个显式冲击方管模型。因为问题和屈曲、压溃有关，结构的初始几何扰动会直接影响后续的折皱触发路径。

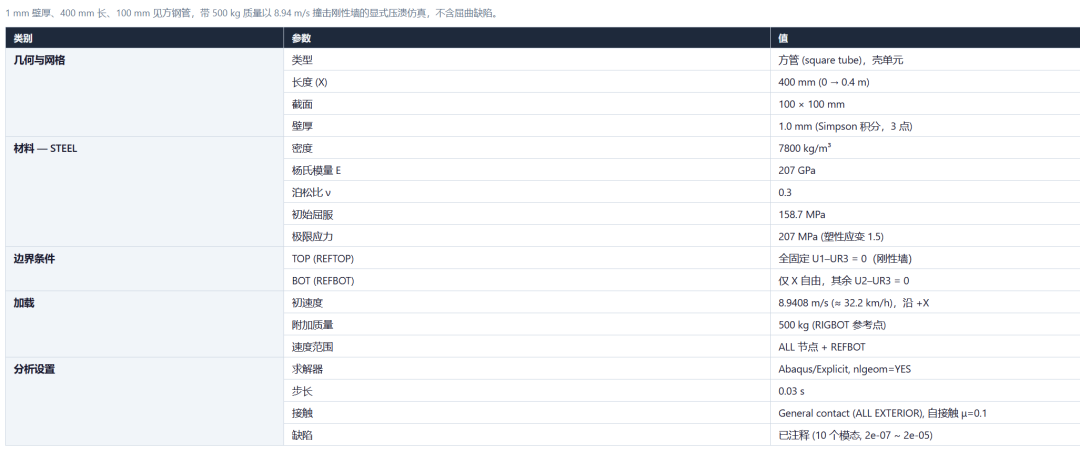

如上图所示，这是一个经典的方管冲击案例的参数设置。后续我们将以此为基准，研究不同初始缺陷对后续压溃效果的影响。
如果模型结果明显偏“规整”，而实验结果带有更强的局部折皱和非对称性，一个值得检查的方向就是：模型是否缺少合理的初始缺陷。
02｜加不加 *IMPERFECTION，形态会明显不同
先做一个直接对比：一组结果不添加 *IMPERFECTION 关键字，另一组结果添加 *IMPERFECTION 关键字。这里的网格还比较粗，不能把它当成最终精细模型，只是用于观察趋势。

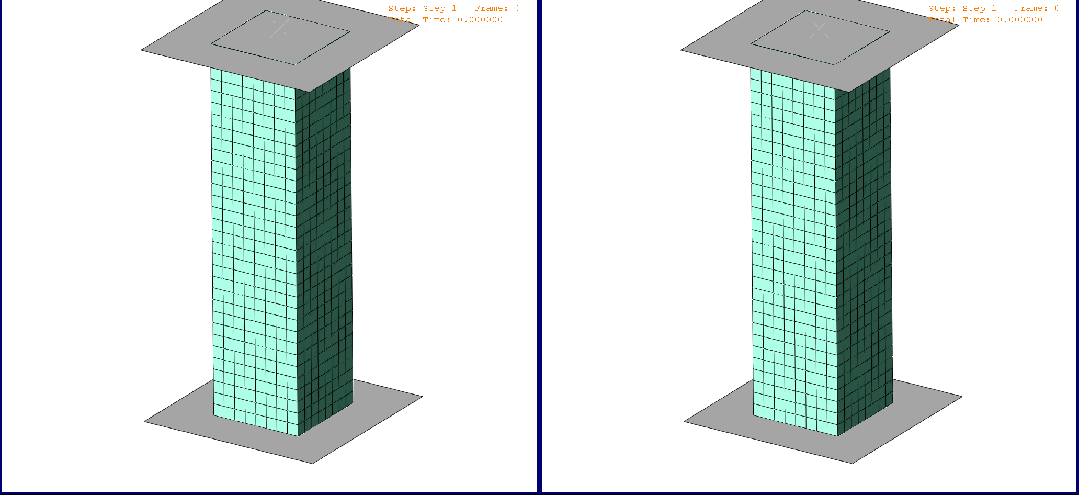

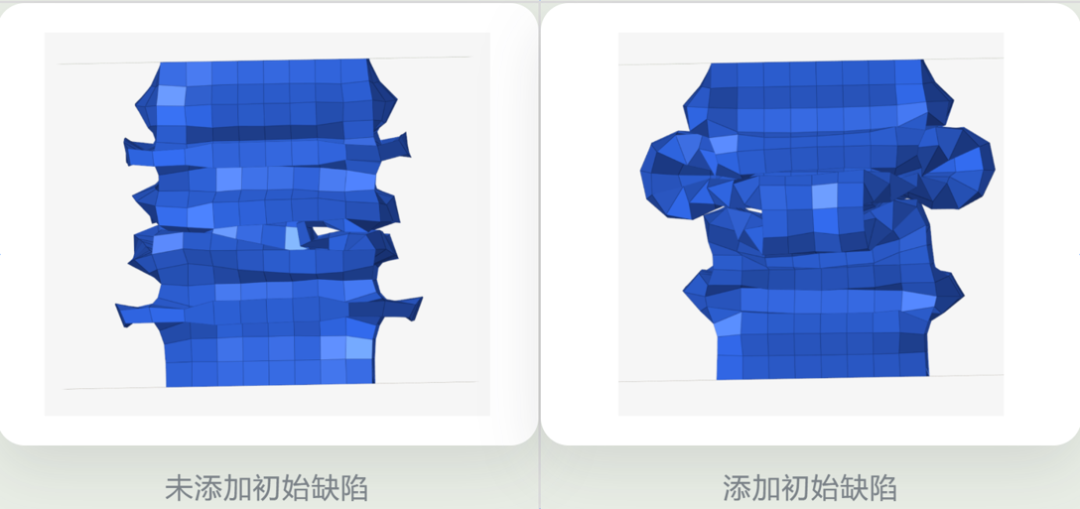

这是一个经典的显式动力学方管压缩仿真动图，其中左图是未添加初始缺陷的效果，右图是添加了初始缺陷的效果，最终的压溃形态如下图所示：
这并不意味着“加缺陷一定更准”，而是提醒我们：对屈曲敏感结构来说，初始缺陷可能改变变形路径。

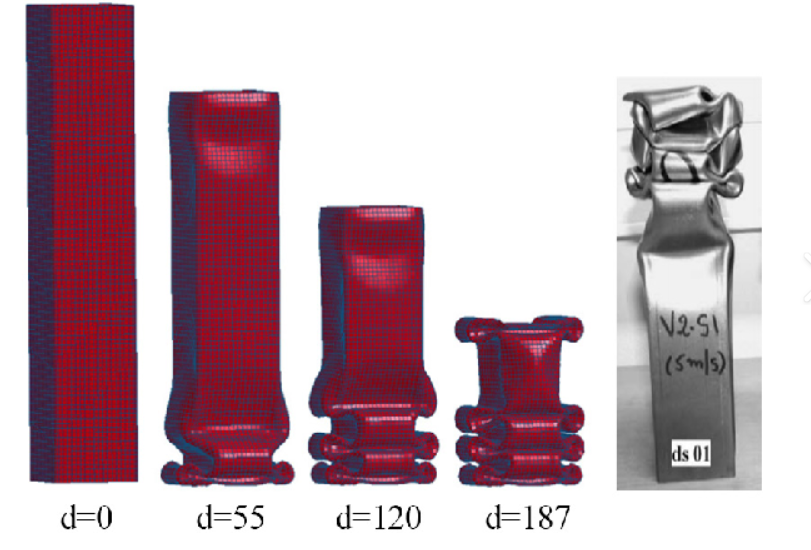

真实试验中的圆管并不会按照完全对称、完全干净的路径起皱，而是会受到制造偏差、装夹偏差、局部扰动等因素影响。*IMPERFECTION 在这里不是为了“人为制造误差”，而是为了让模型拥有一个更接近真实结构的初始扰动条件。
03｜初始缺陷从哪里来？

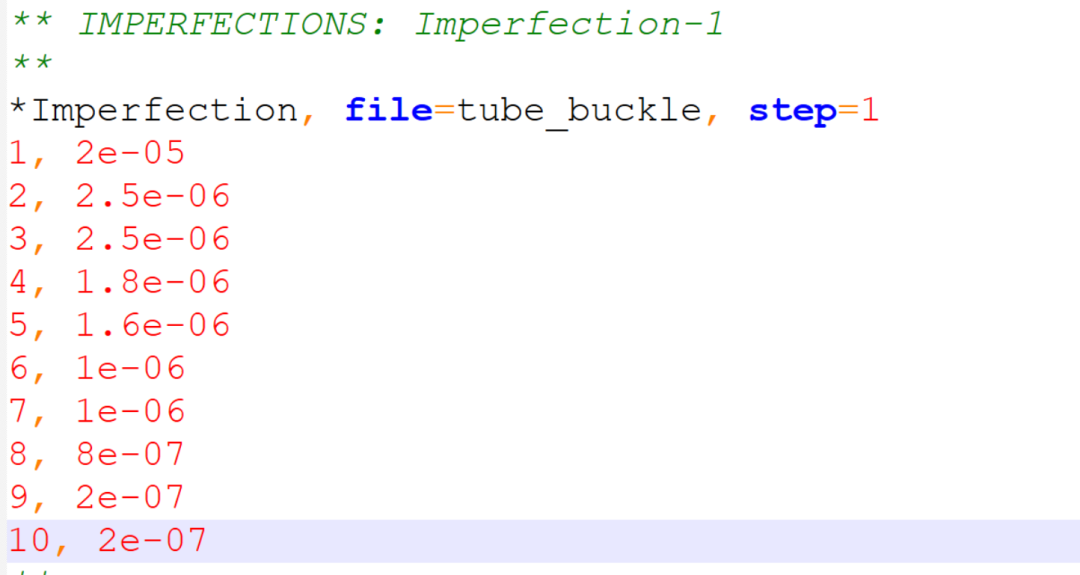

初始缺陷通常来自 buckle 分析：先提取结构的若干阶屈曲模态，然后把这些模态按一定比例叠加，作为后续显式冲击分析的初始几何缺陷。如下图所示，是原案例中预设的各阶屈曲模态的比例因子，我们将以此作为一个Baseline.
每一行可以理解为：选择某一阶屈曲模态，并给它一个比例因子。这个比例因子会把模态位移缩放到实际几何扰动的量级，再叠加到原始结构上。
问题也正出在这里：比例因子该选多大？不同模态之间该怎么组合？这些数值会随着单位制、壳厚、结构尺度和模型目的而变化，很难直接给出一个放之四海皆准的答案。
一个常见经验是：第一阶主导模态的缺陷幅值可取低于壳厚一个数量级的量级，后续模态的比例因子再逐步减小。但这只是起点，真正用于工程判断时，仍然需要做参数敏感性分析。
参考文章：Modeling Buckling, Post-buckling, and Imperfections with Abaqus FEA
04｜做一组参数组合，看它到底影响什么
接下来进入参数研究：用一组不同模态、不同对应因子的组合，观察它们对结果的影响。
这一步可以理解为把 *IMPERFECTION 从“一个输入设置”变成“一个可研究的参数空间”。可以改变参与叠加的模态数量，也可以改变每一阶模态的比例因子；可以让某些模态取正值，也可以让某些模态取负值。

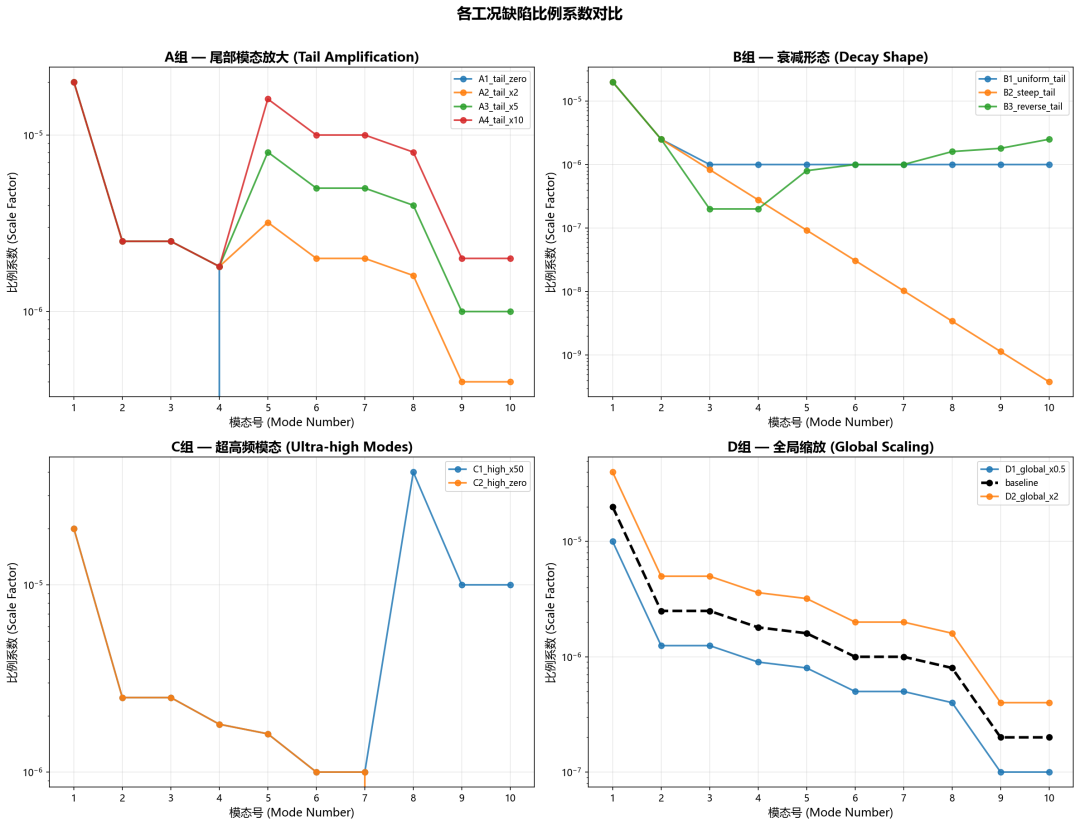

不同模态数与比例因子组合下的结果统计
从这些统计图可以看出，不同组合之间确实会带来结果差异。但这种差异并不一定在所有指标上都同样明显。对工程分析来说，更值得注意的是不同组合会把模型带向不同的变形路径。

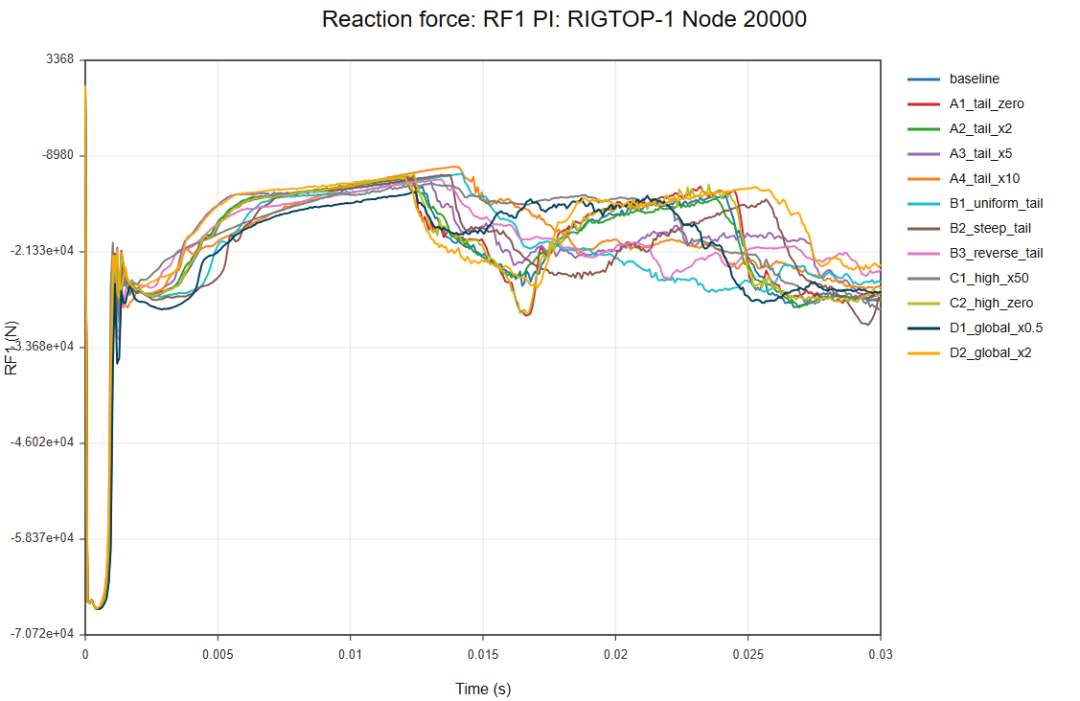

05｜峰值力变化相对较小
这里的核心结论是：不同屈曲模态的组合对于最大值影响较小。也就是说，虽然曲线细节有所区别，但峰值水平并没有像变形形态那样发生特别剧烈的分化。
这也是这类分析容易误判的地方：如果只盯着一个峰值力指标，可能会觉得不同缺陷组合差别不大；但如果关心结构压溃形态、局部失效位置、折皱传播路径，初始缺陷就不能随便处理。
峰值力相近，并不代表压溃过程相同。

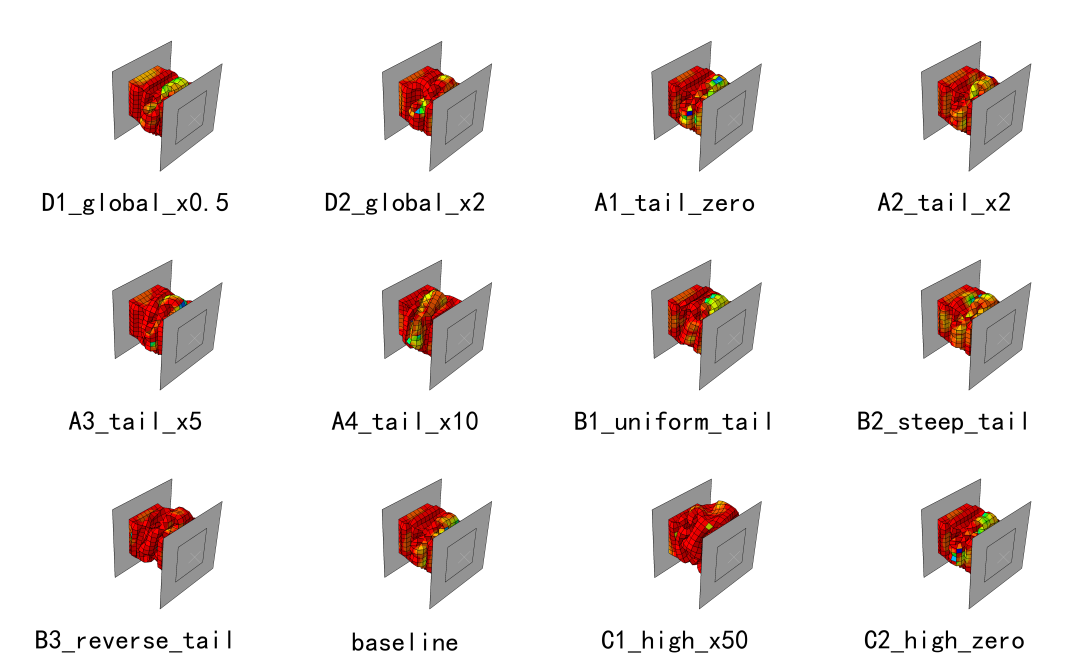

06｜最终形态差异更明显
最终结论是：不同模态因子的组合对于压溃形态影响比较大，但是对峰值力的影响较小。
有些组合会让折皱从不同位置开始，有些组合会改变折叠顺序，还有些组合会让局部变形更集中。对于只看峰值力的评价方式来说，这些差异可能被忽略；但对于真实压溃、失效模式和结构吸能稳定性来说，这些形态差异往往非常关键。
这对工程分析有什么启发？
第一，屈曲敏感问题不能只相信完美几何模型。 当结构存在明显屈曲、折皱、失稳或者压溃过程时，完美模型往往只是一个基线。
第二，初始缺陷最好不要只做一次“拍脑袋设置”。 更稳妥的做法是把它当成一个参数空间：选取几阶可能相关的屈曲模态，给出若干比例因子组合，然后同时比较变形形态、反力曲线、能量平衡和关键失效位置。
第三，峰值力不是唯一答案。 在冲击压溃类问题里，峰值力当然重要，但它不是全部。很多时候，结构在哪里先皱、折叠是否稳定、是否出现非预期局部塌陷，反而更接近工程决策本身。
小结
这次分析的主线很清楚：先发现 rubber 圆管屈曲/冲击结果和直觉不太一致，再怀疑真实缺陷的影响，然后通过 *IMPERFECTION 导入 buckle 模态组合，最后做不同模态和比例因子的参数研究。
不同模态因子的组合对压溃形态影响比较大，但对峰值力影响较小。
因此，对屈曲和压溃敏感的显式冲击仿真来说，初始缺陷不只是一个关键字设置。它更像是仿真可信度的一部分：需要被设计、被扫描、被对照，也需要和试验形态一起验证。
参考文章
Modeling Buckling, Post-buckling, and Imperfections with Abaqus FEA
