蠕变和粘塑性是一回事吗?

27天前浏览311

粘塑性与蠕变的区别及材料模型全解析

固体力学与材料科学中的率相关非弹性变形理论

在固体力学和材料科学中,粘塑性(Viscoplasticity)蠕变(Creep)都是描述材料率相关(Time-dependent / Rate-dependent)非弹性变形的核心概念。它们经常被放在一起讨论,甚至在某些语境下会有所重叠,但它们的物理关注点、宏观表现和建模侧重点有着明显的区别。

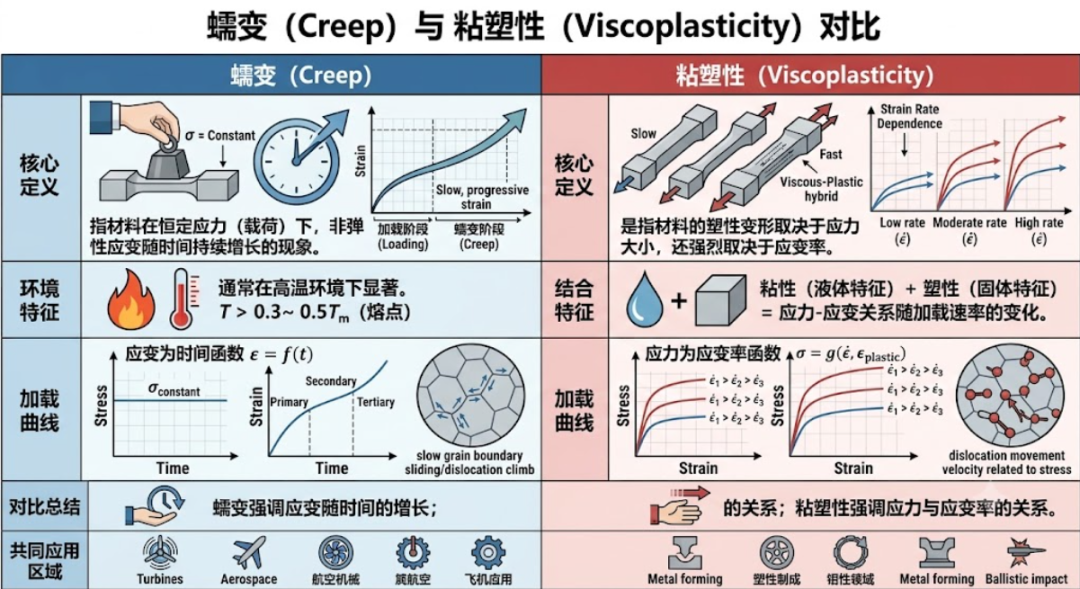

一、 粘塑性与蠕变的核心区别

我们可以从定义、驱动力、应力阈值以及应用场景四个维度来精确区分这两种力学行为:

1. 概念定义不同

  • 蠕变 (Creep):

     指材料在恒定应力(或恒定载荷)下,非弹性应变随时间持续增长的现象。它通常是一个相对缓慢的演化过程,且往往在高温环境下(通常 T > 0.3 ~ 0.5 Tm,其中 Tm 为绝对熔点)更为显著。
  • 粘塑性 (Viscoplasticity):

     是指材料的塑性变形不仅取决于应力的大小,还强烈取决于应变率(变形速度)。它是“粘性(液体特征)”与“塑性(固体特征)”的结合,强调的是应力-应变关系随加载速率的变化。




2. 驱动条件与现象侧重

  • 蠕变的视角:

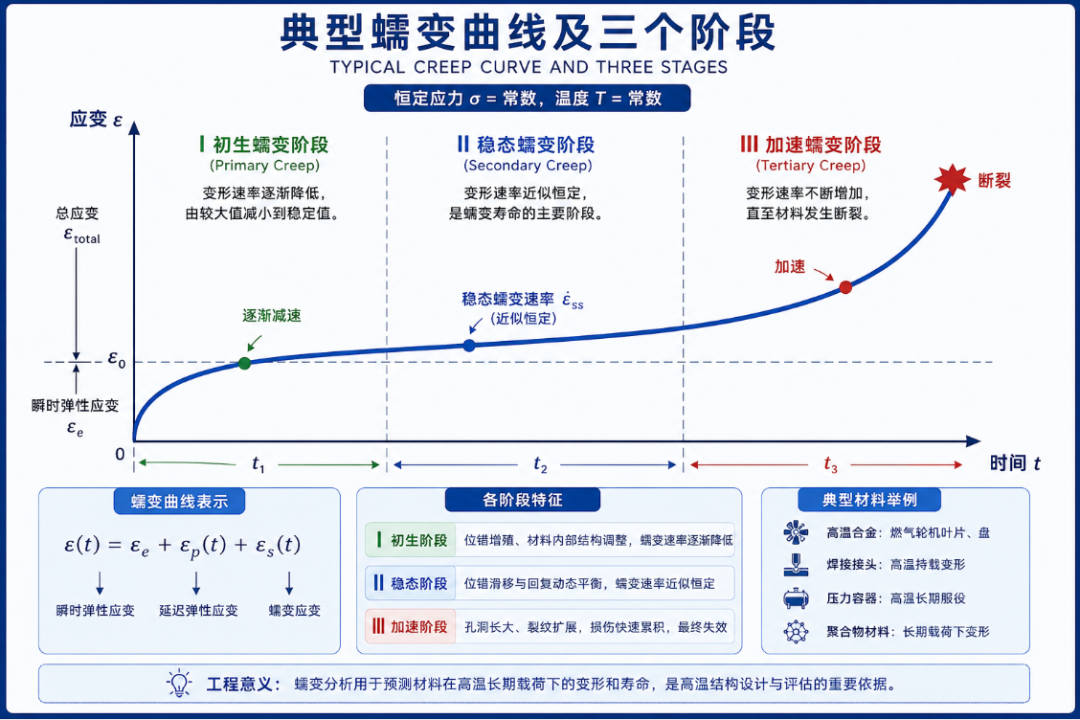

     σ = Constant → ε(t) 随时间增加。典型的蠕变曲线通常包含初始蠕变、稳态蠕变和加速蠕变三个阶段。



  • 粘塑性的视角:

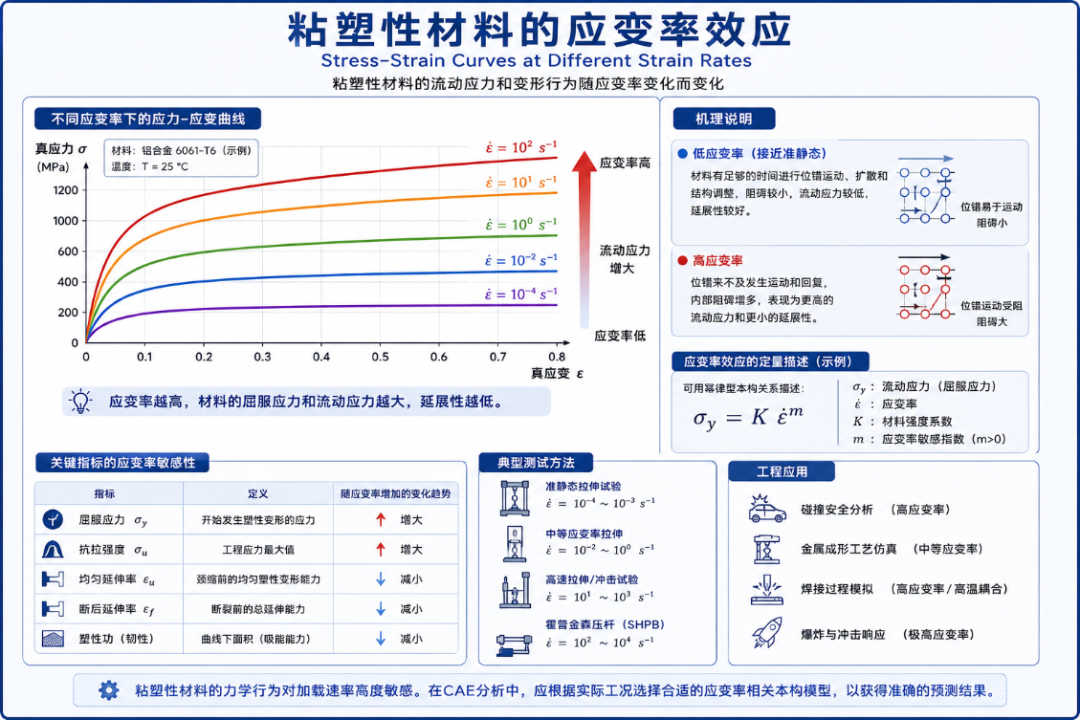

     dε/dt = Constant → σ(ε) 发生变化。加载得越快,材料表现出的屈服强度和流动应力通常越高(即率敏感性)。




3. 屈服极限(Yield Surface)的概念

  • 经典蠕变:

     传统的蠕变理论(如金属的高温蠕变)往往不引入明确的屈服面概念。即使应力很低(低于宏观屈服强度),只要时间够长、温度够高,蠕变就会发生。
  • 粘塑性:

     通常保留了屈服面的概念,并引入了“过应力(Overstress)”的想法。当应力低于屈服极限时,材料表现为弹性或粘弹性;一旦应力超过屈服极限,材料就会发生粘塑性流动,且超越屈服面的程度(过应力)决定了塑性应变率的大小。

统一的视角: 在现代本构理论中,力学界普遍认为蠕变是粘塑性的一种特例(即在恒定应力边界条件下的粘塑性响应)。因此,许多先进的本构模型直接统称为统一粘塑性模型(Unified Viscoplastic Models),用一套统一的方程同时描述蠕变、应力松弛以及速率相关塑性。

二、 常见的蠕变材料模型

蠕变模型主要关注在恒定应力下,蠕变应变率 c/dt 与应力 σ、时间 t 或温度 T 的数学关系。

1. 经验与半经验模型(常用于工程有限元分析)

  • 幂律蠕变模型 (Power-Law / Norton-Bailey Creep):



    这是工业界最经典的稳态蠕变模型。

    c/dt = A σn

    (其中 A 和 n 是材料常数。如果考虑时间硬化,可扩展为 εc = A σn tm
  • 双曲正弦模型 (Garofalo / Hyperbolic Sine Law):



    适用于更广泛的应力范围,能同时模拟低应力下的线性蠕变和高应力下的指数级蠕变。

    c/dt = A [ sinh(B σ) ]n

  • Andrade 蠕变模型:



    专门用来描述早期非稳态的瞬态蠕变(Transient Creep),应变与时间的 1/3 次方成正比。

2. 基于损伤机制的模型

  • Kachanov-Rabotnov 蠕变损伤模型:



    引入了一个连续损伤变量 ω (0 ≤ ω ≤ 1),用以模拟材料由于内部微空洞演化导致的第三阶段(加速)蠕变直至断裂。

三、 常见的粘塑性材料模型

粘塑性模型需要定量描述流变应力、应变、应变率以及硬化之间的强耦合关系。

1. 经典过应力模型 (Overstress Models)

  • Perzyna 粘塑性模型:



    最著名的早期模型。它认为粘塑性应变率 vp/dt 与“当前应力超过静屈服面的程度(过应力)”成正比。

    vp/dt = γ ⟨ ( f(σ) - σy ) / σy ⟩n

    (其中 ⟨•⟩ 为 MacCauley 括号,即负数取 0,正数取自身;σy 为静屈服应力)
  • Duvaut-Lions 粘塑性模型:



    另一种形式的过应力模型,它基于当前非率相关(弹性/纯塑性)预测解与实际粘塑性解之间的差距来计算率相关流动,数学边界性质较好,常用于现代大变形有限元算法中。

2. 经验/半经验现象学模型(常用于冲击、切削与高速变形)

  • Johnson-Cook 模型 (J-C Model):



    工业界(如 ABAQUS、LS-DYNA)中最常用的模型,将应变硬化、应变率强化和温度软化进行了解耦相乘:

    σ = ( A + B εpn ) ( 1 + C ln(dε*/dt) ) ( 1 - T*m )

  • Khan-Huang-Liang 模型 (KHL Model):



    修正了 J-C 模型在高应变率下不够准确的缺点,能更好地描述强耦合的率敏感性和工作硬化行为。

3. 统一粘塑性本构模型(Unified Models - 高级工程应用)

这些模型不再人为区分“纯塑性”和“蠕变”,而是用统一的内部变量(如随体硬化背应力 X 和各向同性硬化变量 R)来描述所有非弹性变形,非常适合模拟航空发动机、核电结构在循环热机械载荷下的蠕变-疲劳交互作用

  • Chaboche 粘塑性模型:



    基于连续介质热力学框架,引入了非线性随体硬化(多个背应力叠加)和率敏感流动法则,是目前模拟金属材料复杂循环加载、应力松弛和蠕变最强大的模型之一。
  • Bodner-Partom 模型:



    一种无屈服面(Elastic-Viscoplastic without yield surface)的统一模型。它认为非弹性变形在任何应力下都存在,只是在低应力时微乎其微,无需跟踪复杂的屈服面演化。

四、 总结对比

特性维度
蠕变 (Creep)
粘塑性 (Viscoplasticity)
典型实验条件
恒定应力 σ = C,观察应变随时间的变化 ε(t)
恒定应变率 dε/dt = C,观察应力应变响应 σ(ε)
时间尺度特征
通常发展较慢,关注长期暴露下的静态组织演化
涵盖范围极广,从极慢的蠕变到极快的高速冲击(如爆炸、车祸、高速切削)
屈服面限制
传统经验模型不强调屈服面,低应力下也会发生
多数模型基于明确的屈服面和“过应力”驱动概念
核心代表模型
Norton 幂律模型、Garofalo 双曲正弦模型、Kachanov 损伤模型
Perzyna 模型、Johnson-Cook 模型、Chaboche 统一模型

来源:ABAQUS仿真世界
