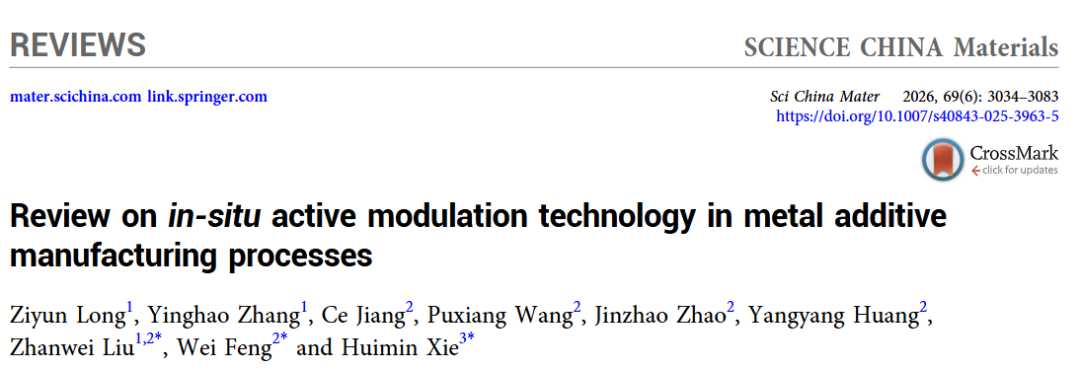

北理工&清华联合顶刊丨金属增材制造过程原位主动调控技术研究进展

27天前浏览444


增材制造可实现零部件一体化成型,具备材料利用率高、设计自由度高等优势,但生产效率偏低、成型质量稳定性差、缺陷难以管控等难题制约其大规模工业化落地。金属增材制造原位主动调控技术可在成型全过程对工件动态调控,无需额外后加工工序即可大幅提升零件综合性能;该技术在缺陷萌芽阶段直接干预,相比打印完成后再修复效率更高,同时规避后处理带来的材料性能劣化风险。本文根据调控直接作用的核心要素,将原位主动调控分为三大类:

  1. 工艺与路径参数优化:直接调控成型工艺规则,操作最简单、应用最广泛,重点综述其对金属微观组织与力学性能的调控规律;
  2. 激光束整形:改变激光能量载体形貌,解决能量分布不均引发的边缘过熔、局部能量缺失等成型缺陷;
  3. 附加物理场调控:叠加机械、脉冲激光、热、磁、超声等外部物理场,当参数优化、光束整形仍无法获得理想组织性能时作为进阶调控手段。本文系统总结各类附加物理场对不同金属基材力学性能的作用规律,同时展望金属增材制造原位主动调控技术未来发展方向。


01

部分图文解读

文章核心亮点

  1. 分类体系完整,覆盖全部主流原位调控手段

    首次系统将金属增材原位主动调控划分为「工艺路径参数优化、激光束整形、多附加物理场辅助」三大完整技术体系,打破过往综述只单一阐述某一类调控手段的局限,搭建统一对比分析框架。
  2. 全主流金属增材工艺全覆盖

    对比 L-PBF、EBM、L-DED、WAAM 四大主流金属打印工艺的成型原理、典型工艺窗口、固有缺陷类型,清晰区分不同工艺适配的调控方案,给工程选型提供直接参考。
  3. 激光束整形系统综述,填补综述空白

    详细梳理平顶、逆高斯、贝塞尔、椭圆、环形、芯环、离焦七大改性激光光束,对比各光束能量分布、熔池调控机理、优缺点与适用工况,量化对比高斯光束成型短板与整形光束的缺陷抑制效果。
  4. 多物理场机理深度拆解

    全面剖析机械(锤击 / 轧制)、脉冲激光冲击、基底 / 原料预热、交变 / 稳态 / 复合磁场、超声振动 / 冲击五大辅助物理场的原位调控机制,阐明晶粒细化、孔隙消除、残余应力优化、织构弱化底层原理。
  5. 工业化痛点与未来路线清晰梳理

    明确当前原位调控技术在线监测、实时闭环控制、设备成本、规模化生产四大工业化瓶颈;提出数据驱动 + 物理模型融合、多模态在线感知、智能可切换光束、多场协同、跨尺度建模五大前沿发展方向。
  6. 大量试验数据对比

    汇总镍基、铁基、铝基、钛基合金在各类原位调控下强度、塑性、硬度变化规律,配套海量熔池原位观测、金相、拉伸、断口试验图表支撑结论,理论结合试验,实用性极强。

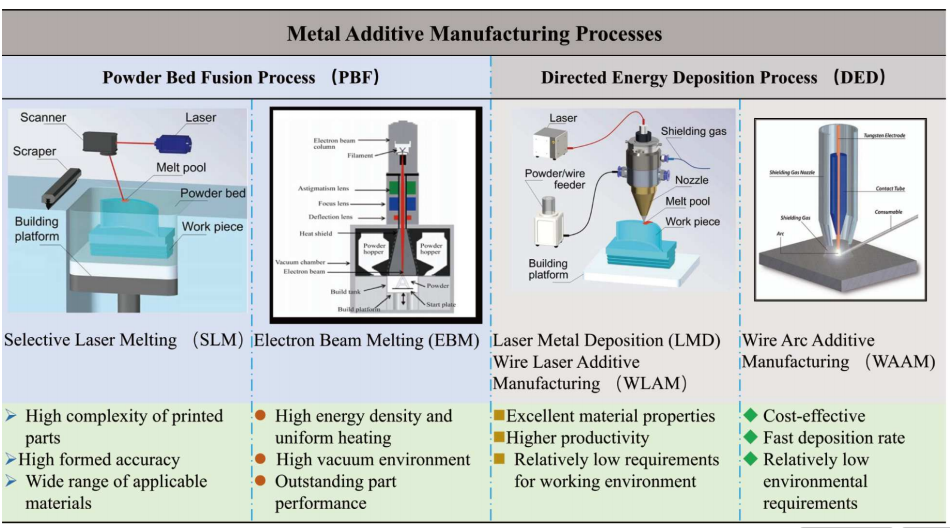

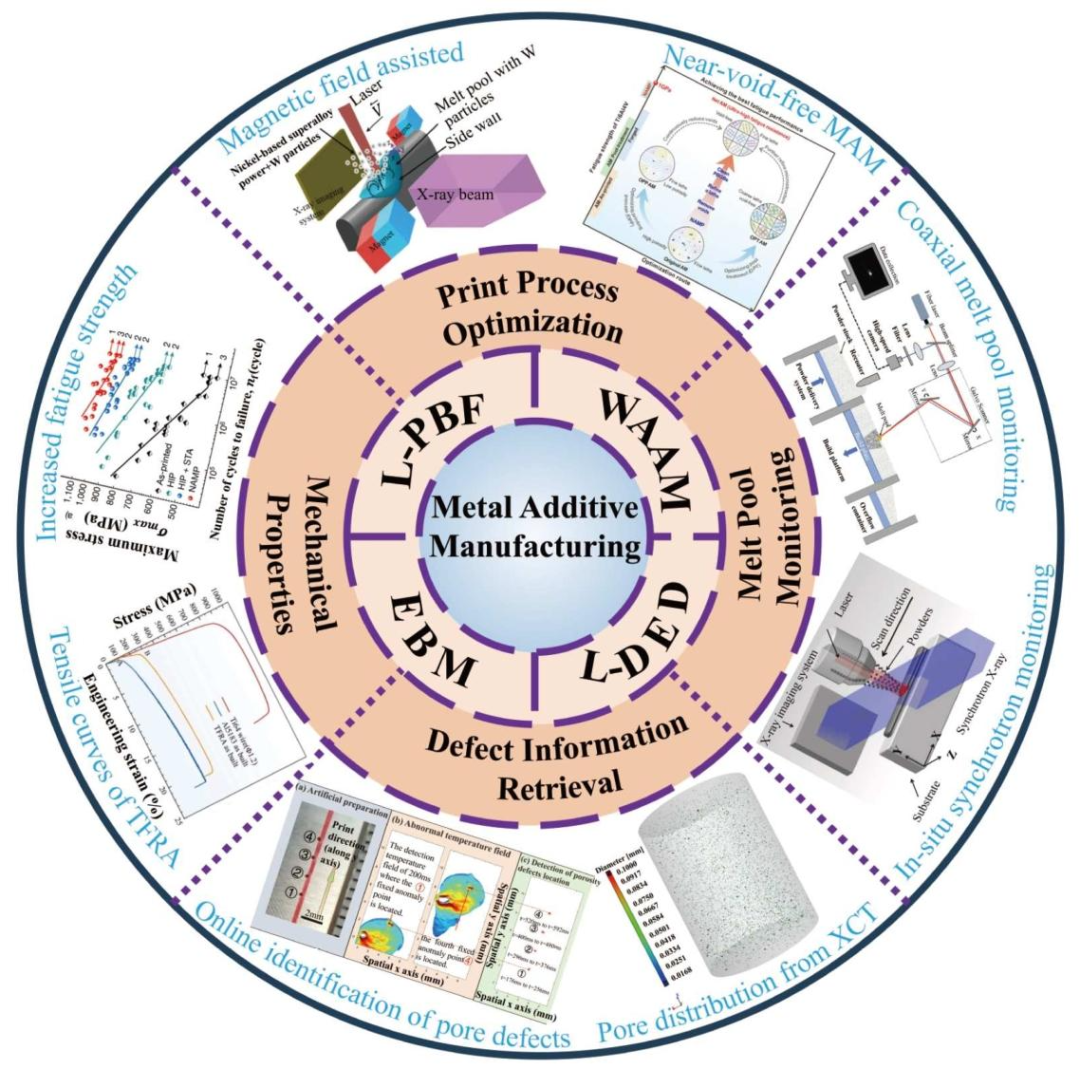

图 1:各类金属增材制造技术工艺总览

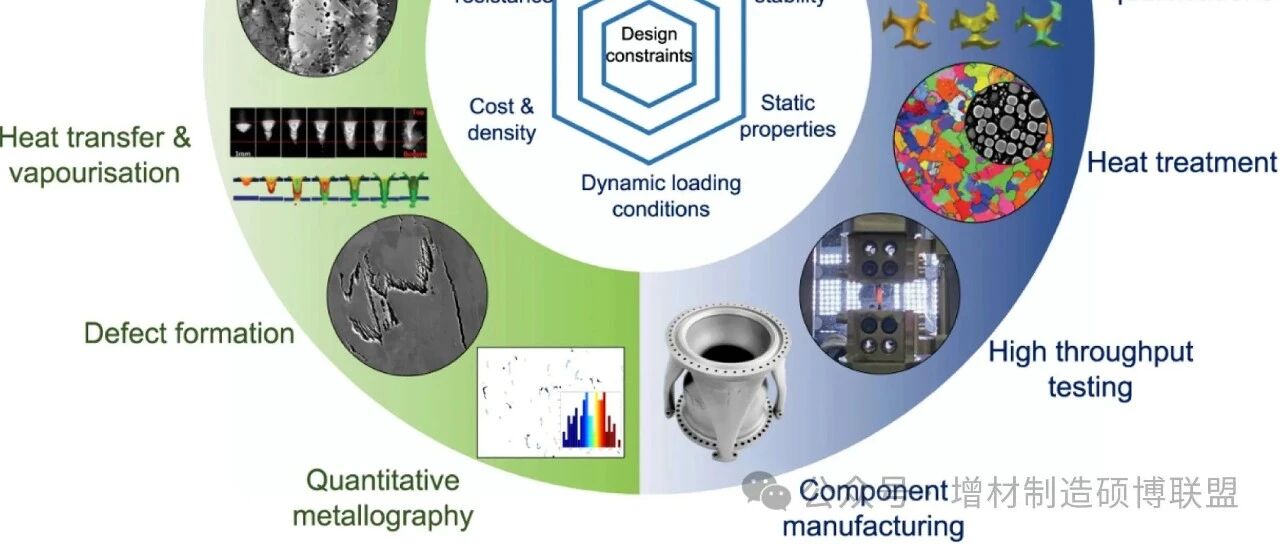

图 2:金属增材制造工艺工程研究现状(XCT 为 X 射线断层扫描,TFRA 为钛纤维增强铝基材料)

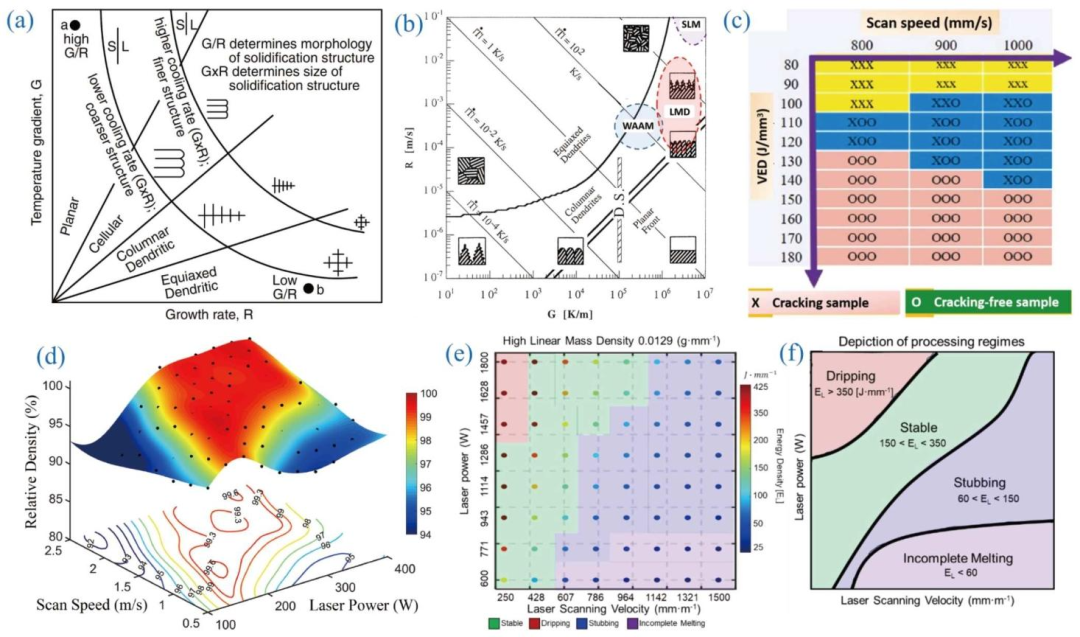

图 3:(a) 温度梯度 G、晶体生长速率 R 对熔池凝固晶粒形貌尺寸的影响;(b) 不同金属增材工艺冷却速率对晶粒形核生长的作用;(c) 不同体能量密度与扫描速度下样品开裂 / 无开裂分布图;(d) 高斯过程回归预测样品致密度(黑点为实测数据);(e)(f) 不同激光功率、扫描速度对应的加工区间图谱

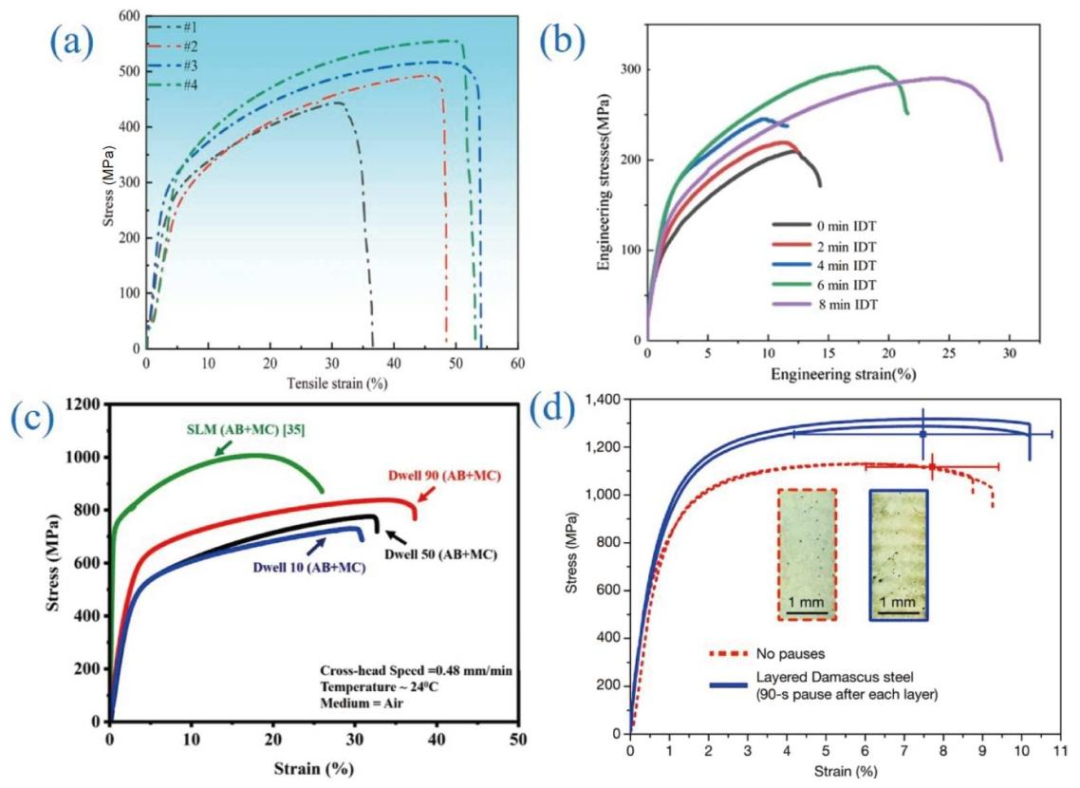

图 4:(a) L-DED 不同层间停留时间拉伸曲线;(b) 变层间停留时间梯度材料拉伸曲线;(c) WAAM 工艺不同层间停留时间 IN718 合金拉伸曲线;(d) 带 / 无层间暂停 Fe19Ni5Ti 钢拉伸性能(层间暂停试样呈现马氏体 + 奥氏体复合大马士革组织)

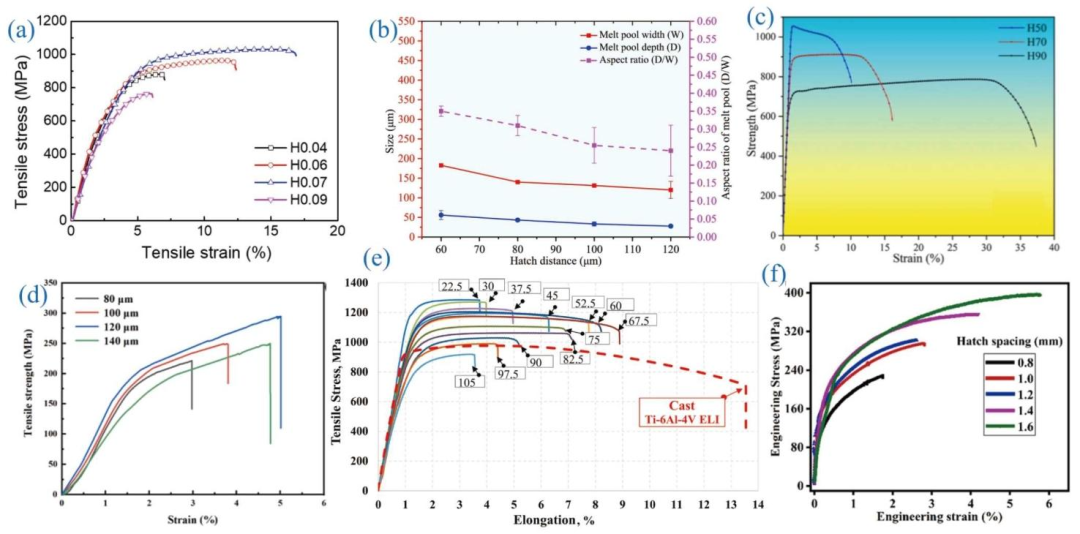

图 5:(a) 不同扫描间距 2205 双相钢拉伸性能(H 代表扫描间距);(b) 不同扫描间距铝合金 L-PBF 熔池形貌;(c) 不同扫描间距 Ti15Mo 合金拉伸曲线;(d-f) 不同合金在变扫描间距下拉伸应力应变曲线

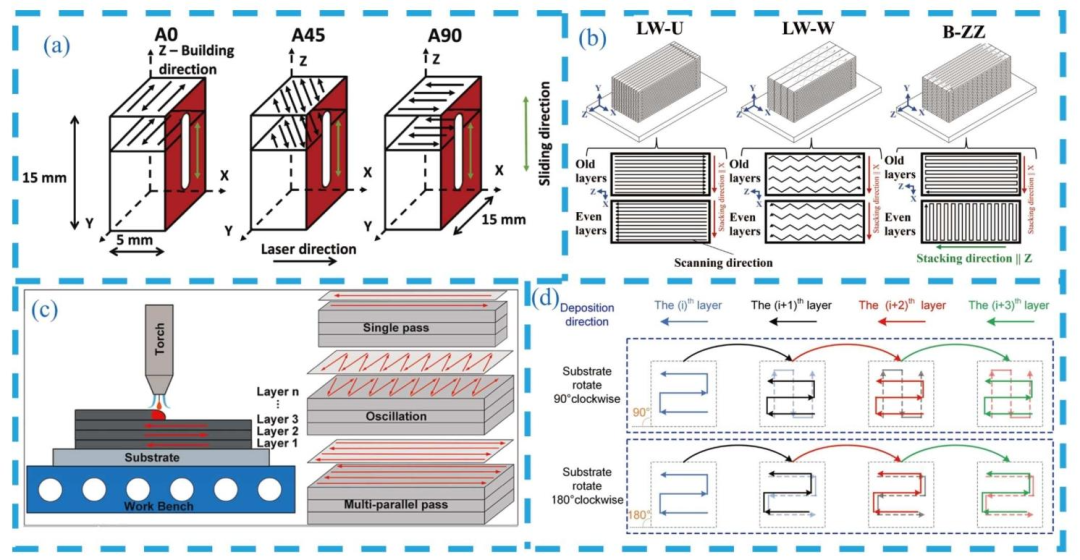

图 6:(a) 不同扫描角度成型样品晶粒与织构;(b) 层织编织、双向之字形两种扫描策略晶粒对比;(c) 电弧增材三种沉积策略(单道、振荡、多平行道)薄壁件示意图;(d) 振荡激光 - 电弧复合增材连续沉积方案

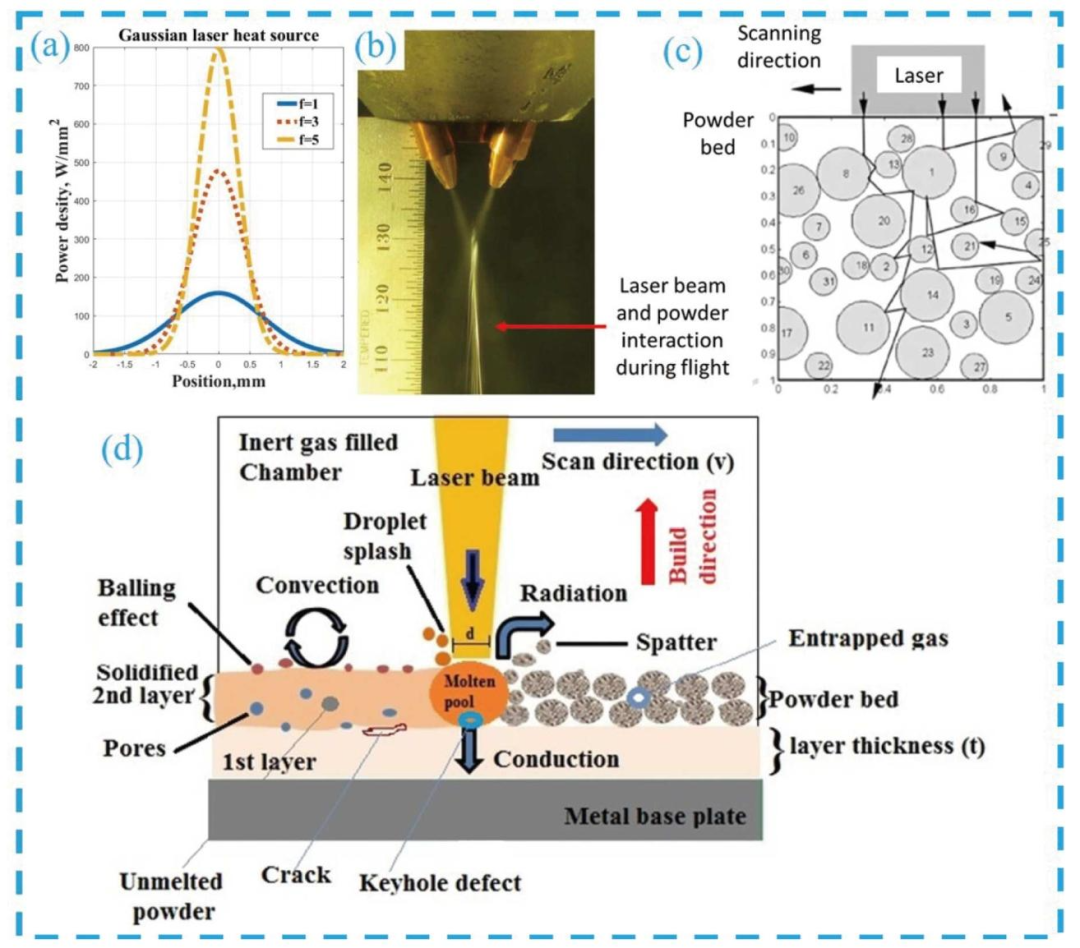

图 7:(a) 不同分布系数高斯激光功率密度分布;(b) L-DED 激光与飞行粉末相互作用;(c) L-PBF 激光与粉床交互;(d) 粉末基金属增材熔池传热、飞溅、球化、孔隙、裂纹、匙孔缺陷多物理示意图

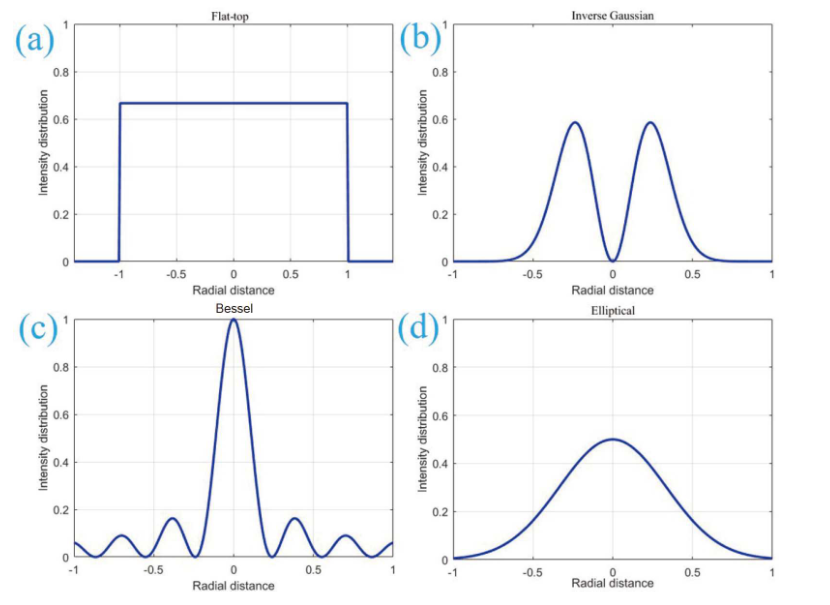

图 8:平顶、逆高斯、贝塞尔、椭圆激光束径向能量强度分布示意图

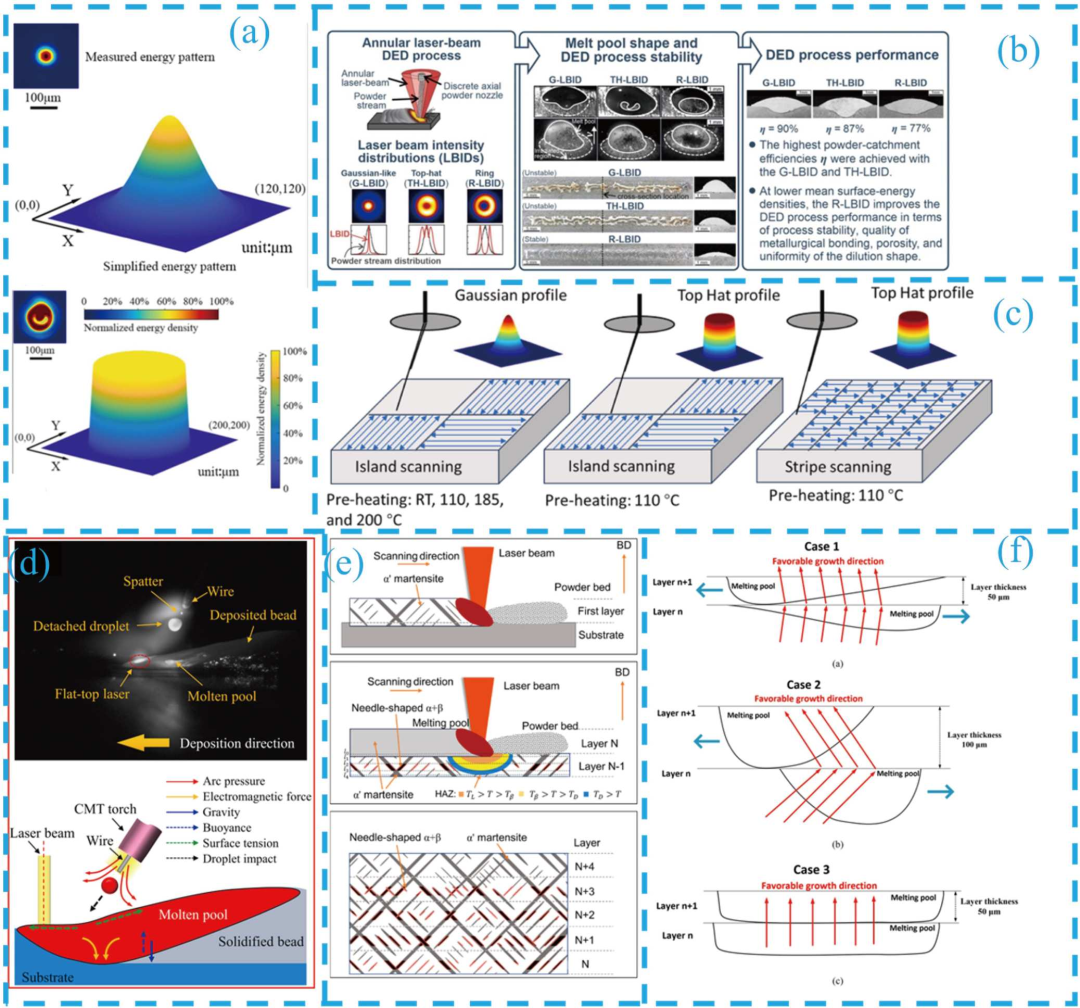

图 9:(a) 平顶光束与高斯光束能量分布差异;(b) 三种光束(高斯 / 平顶 / 环形)同轴送粉沉积成型性能对比;(c) 高斯、平顶光束下不同扫描策略成型对比;(d) 平顶激光复合冷金属过渡电弧熔池受力示意图;(e) 大功率平顶光束制备 Ti6Al4V 微观组织演变;(f) 200W 高斯、2kW 高斯、6kW 平顶光束下晶粒择优生长对比

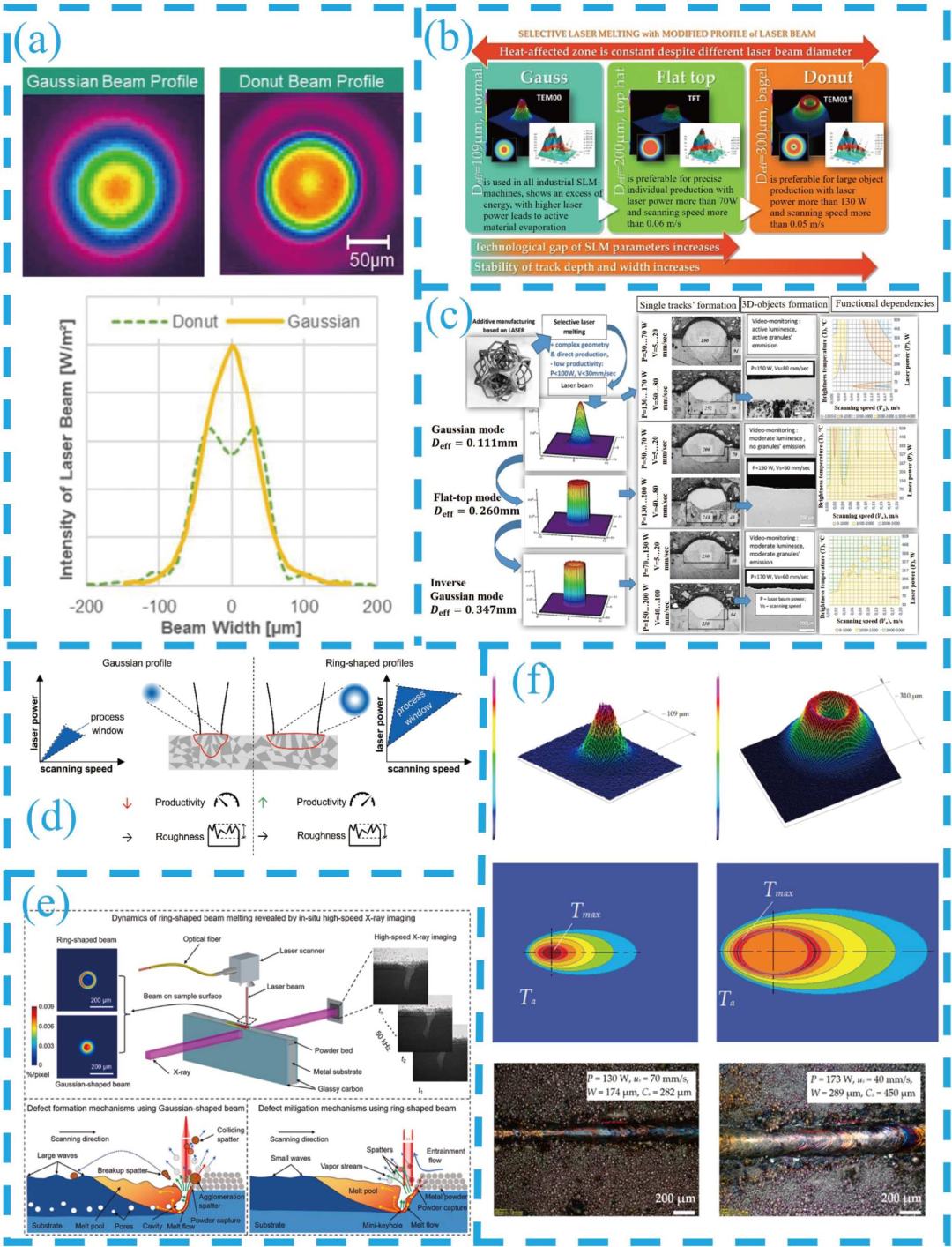

图 10:(a) 高斯与逆高斯光束能量剖面;(b) 多类改性激光束配套设备与加工工况;(c) 三类光束熔池形貌、金相、加工温度云图;(d) 316L 合金高斯 / 逆光束加工窗口、生产效率、表面粗糙度对比;(e) 同步 X 射线成像解析改性光束缺陷抑制机理;(f) 高斯、逆高斯、平顶光束熔池温度场与熔道形貌

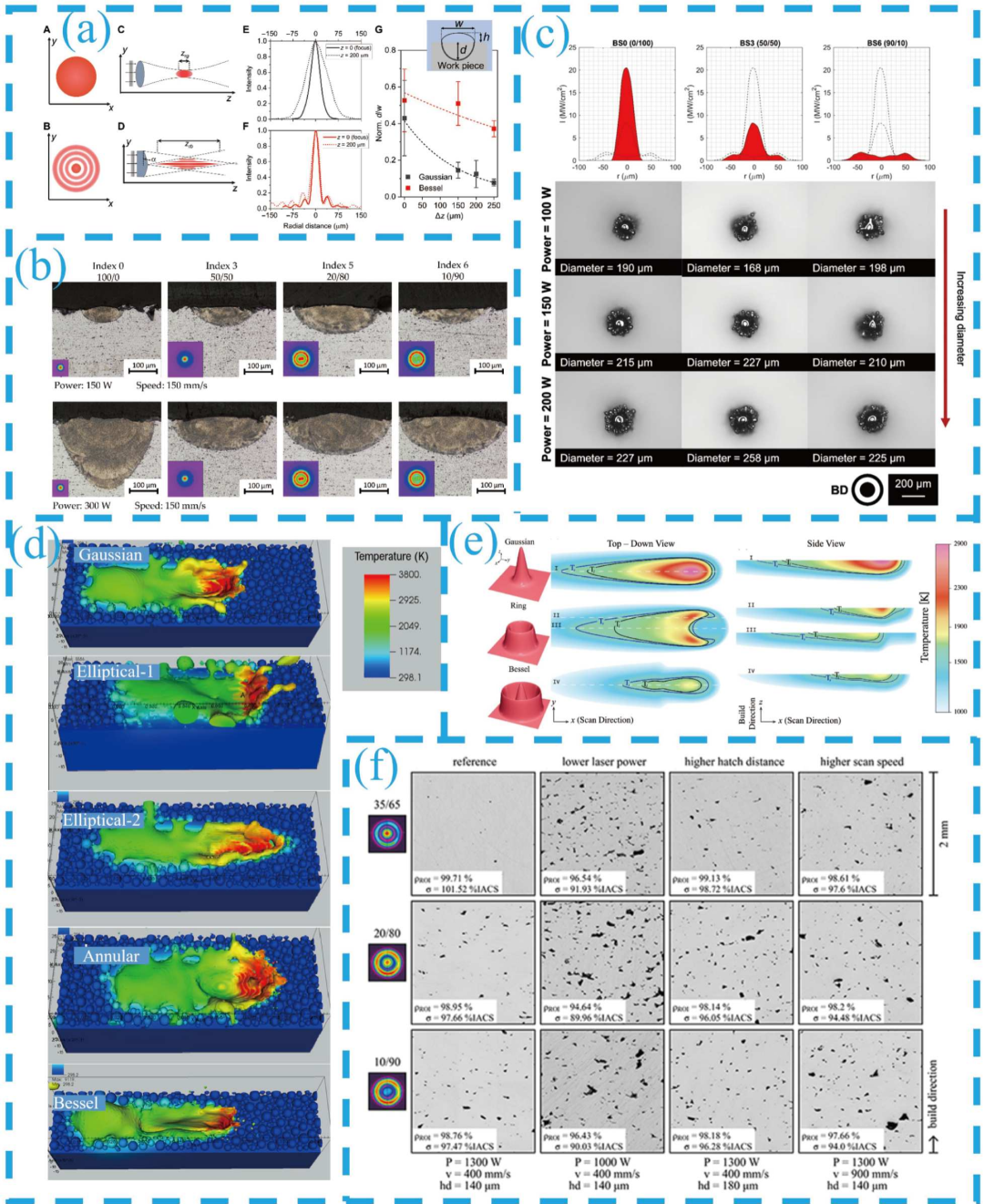

图 11:(a) 高斯与贝塞尔光束能量、聚焦特性、熔池宽深比对比;(b) 不同改性光束熔池形貌;(c) 单曝光策略下各类光束成型支柱形貌;(d) 高斯、横 / 纵向椭圆光束仿真熔池;(e) 高斯、环形、贝塞尔光束稳态熔池温度场;(f) 不同功率配比光束成型截面、致密度、导电性能

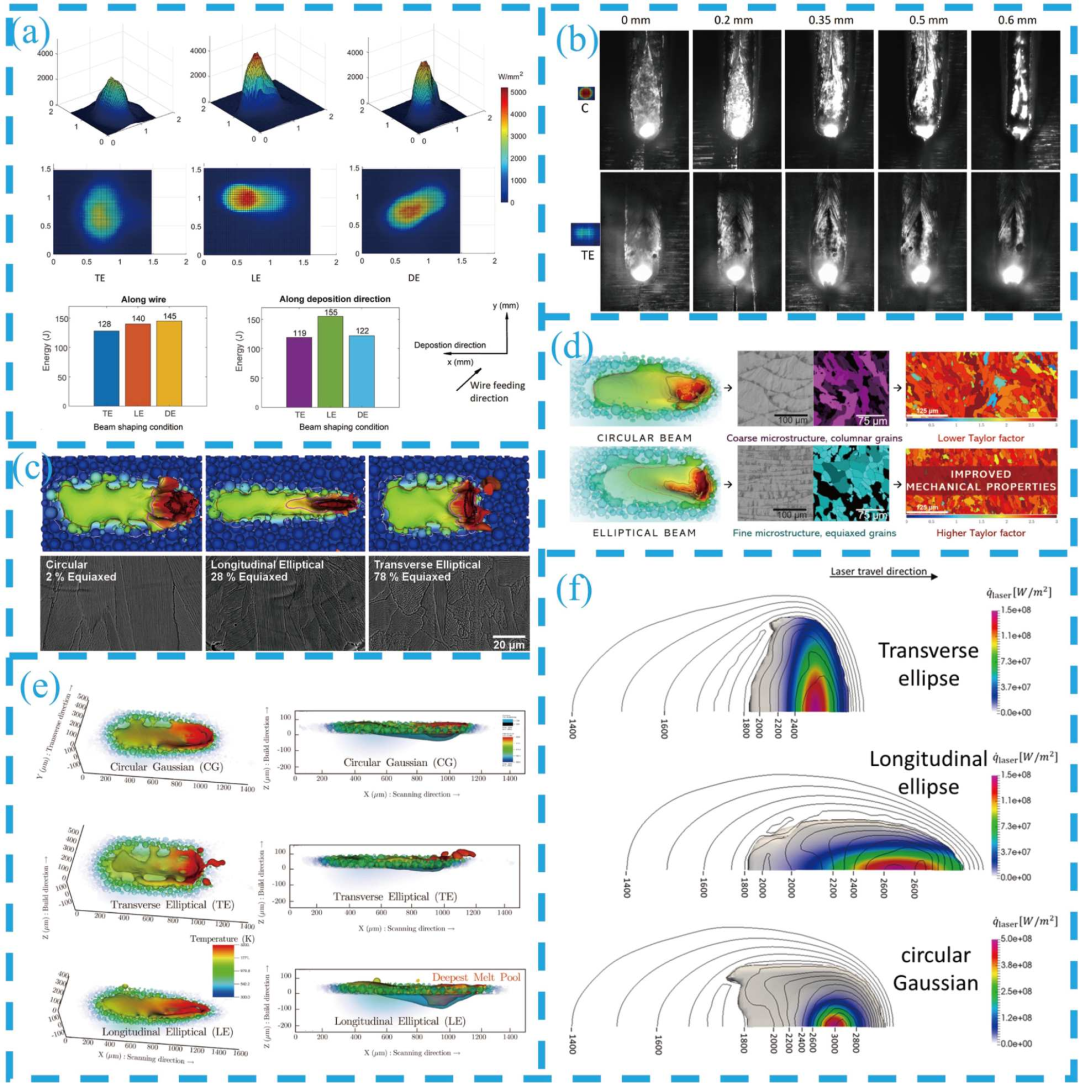

图 12:(a) 横向、纵向、对角椭圆光束能量密度分布;(b) 圆形与横向椭圆光束不同道间距熔池俯视图;(c) 圆形、纵向、椭圆光束熔道与晶粒结构;(d) 圆形、椭圆光束熔池与晶粒尺寸分布;(e) 不同光束熔池形貌仿真;(f) 各类激光束等温轮廓俯视图

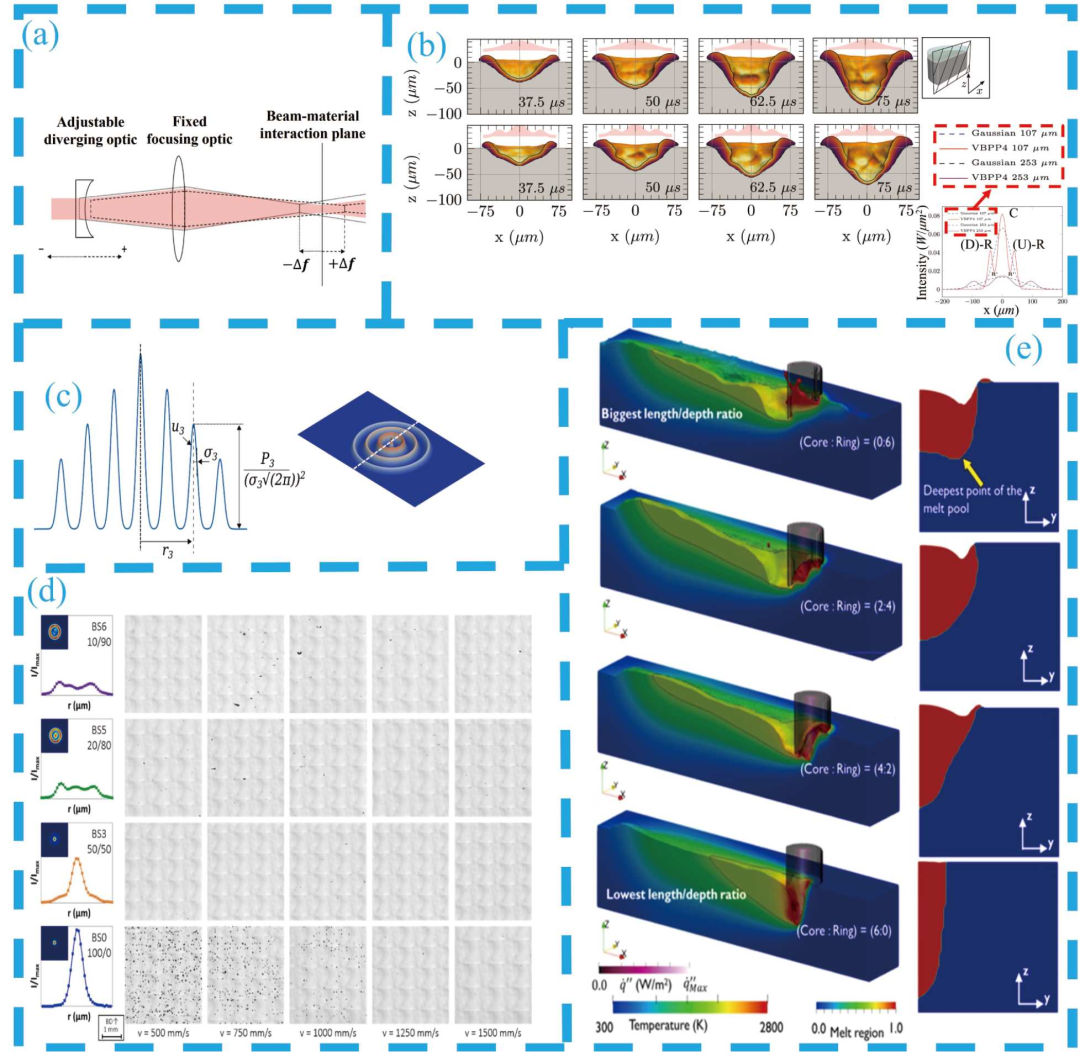

图 13:(a) 离焦激光系统焦点调节示意图;(b) 高斯与芯环光束熔池演化对比;(c) 四组高斯叠加多高斯光强分布;(d) 不同改性光束、扫描速度下金相截面;(e) 高斯、环形、芯环光束激光热通量与熔池形貌

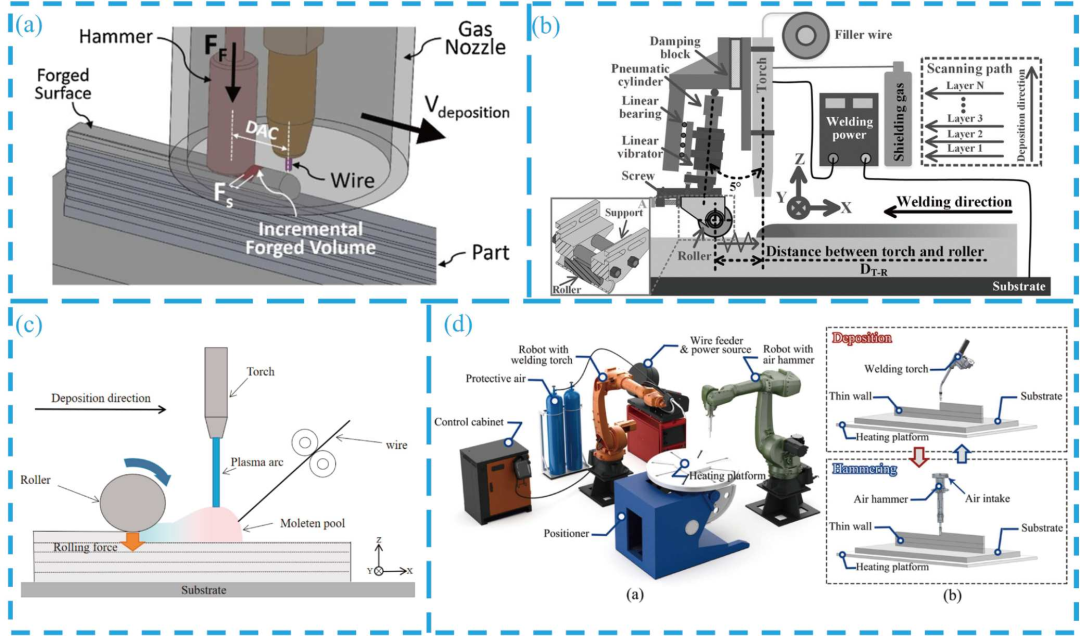

14:(a) WAAM 同步热锻锤击系统示意图;(b) 振动轧制辅助电弧增材系统;(c) 等离子电弧增材静态轧制装置;(d) 层间锤击辅助 L-DED 工艺示意图

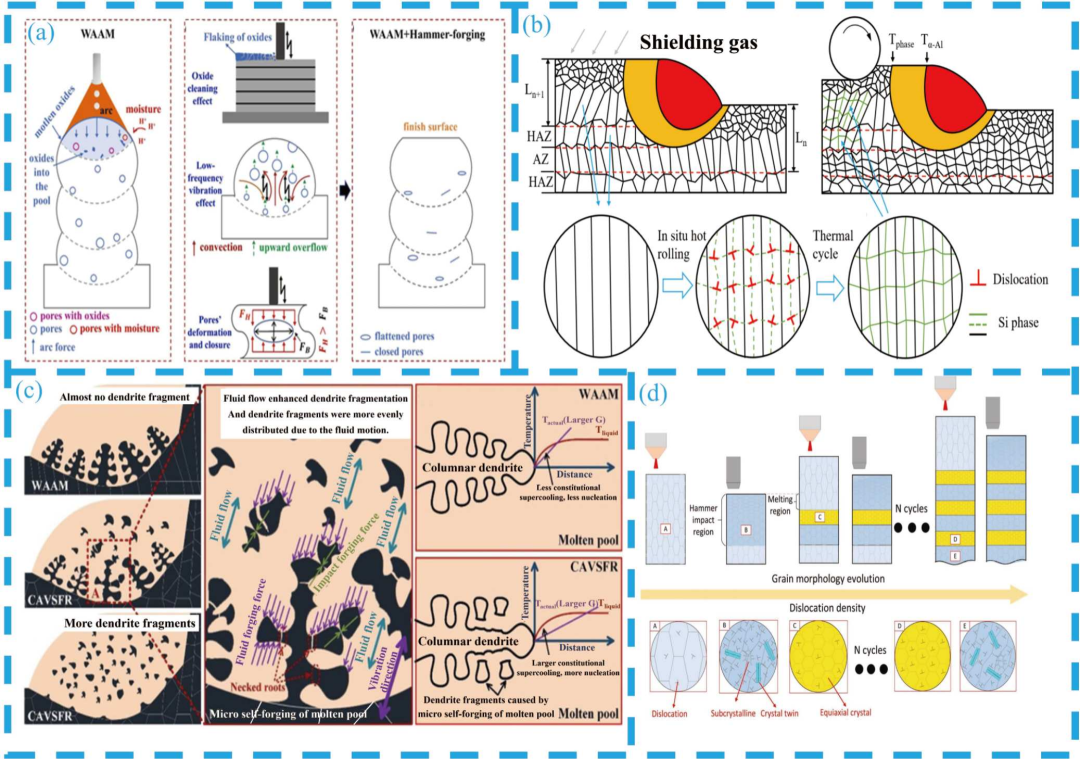

15:(a) 同步锤击铝镁合金孔隙消除机理;(b) 静态轧制铝硅合金微观组织演化;(c) 振动轧制熔池内枝晶破碎细化机制;(d) 层间锤击 L-DED 材料内部组织演变

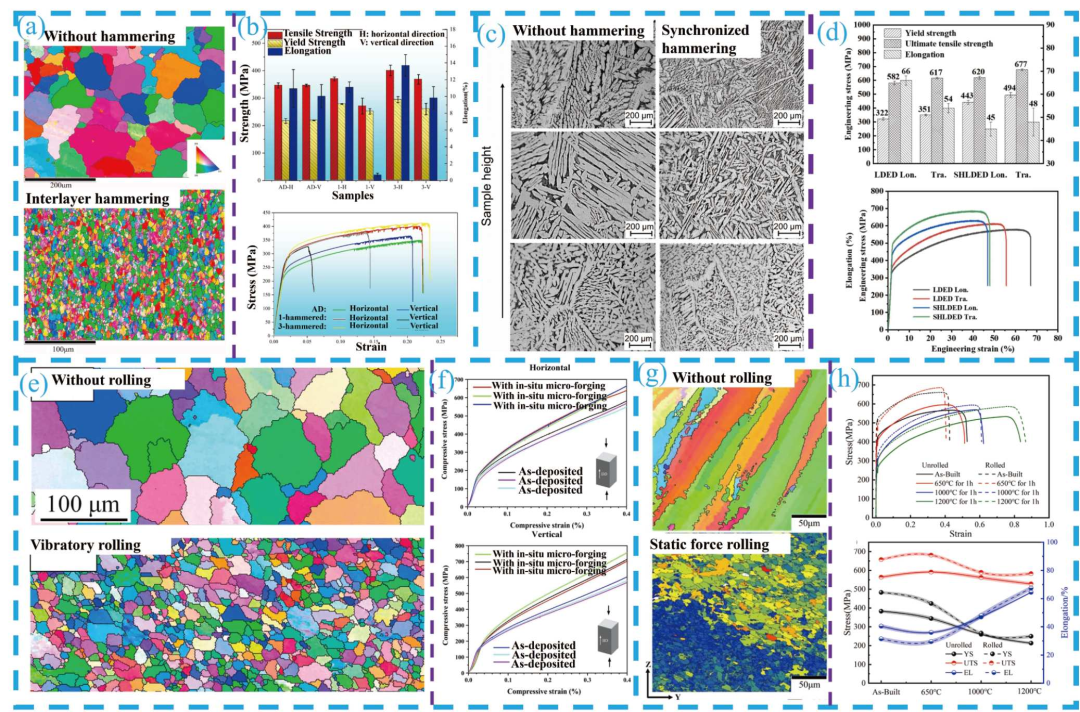

16:(a)(b) 有无层间锤击微观组织与拉伸性能;(c)(d) 同步原位锤击金相与拉伸曲线;(e)(f) 振动轧制试样金相与压缩曲线;(g)(h) 静态轧制微观组织与拉伸性能

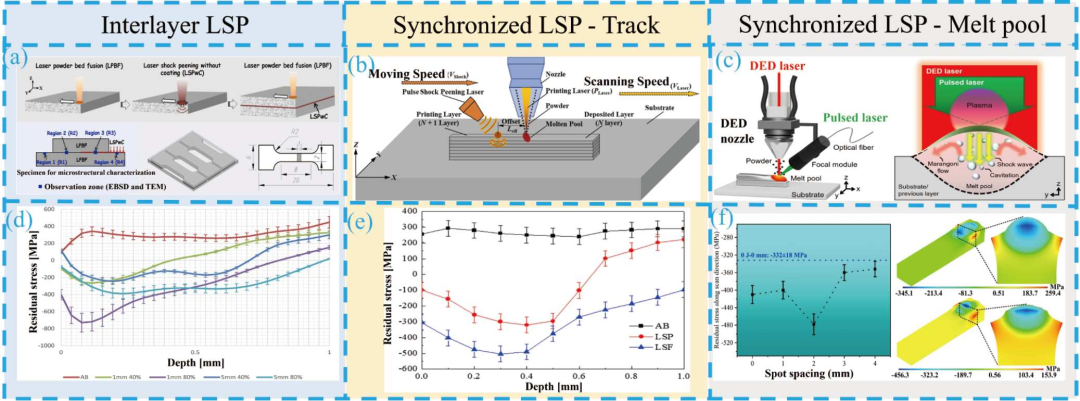

17:(a) 层间激光冲击工艺流程;(b) 同步激光冲击作用于凝固熔道 L-DED 系统;(c) 脉冲激光直接作用熔池设备;(d) 不同光斑、搭接率层间冲击残余应力分布;(e) 无成型 / 后冲击 / 同步冲击 316L 钢残余应力;(f) 连续与脉冲激光不同间距下残余应力仿真与实测

18:(a) 常规 SLM 与层间冲击 316L 金相;(b) 层间冲击 TC4 合金拉伸性能;(c)(d) 有无激光冲击修复 Q460 钢金相与拉伸;(e)(f) 脉冲激光调控熔池镍基涂层、钛基复合材料微观与拉伸性能

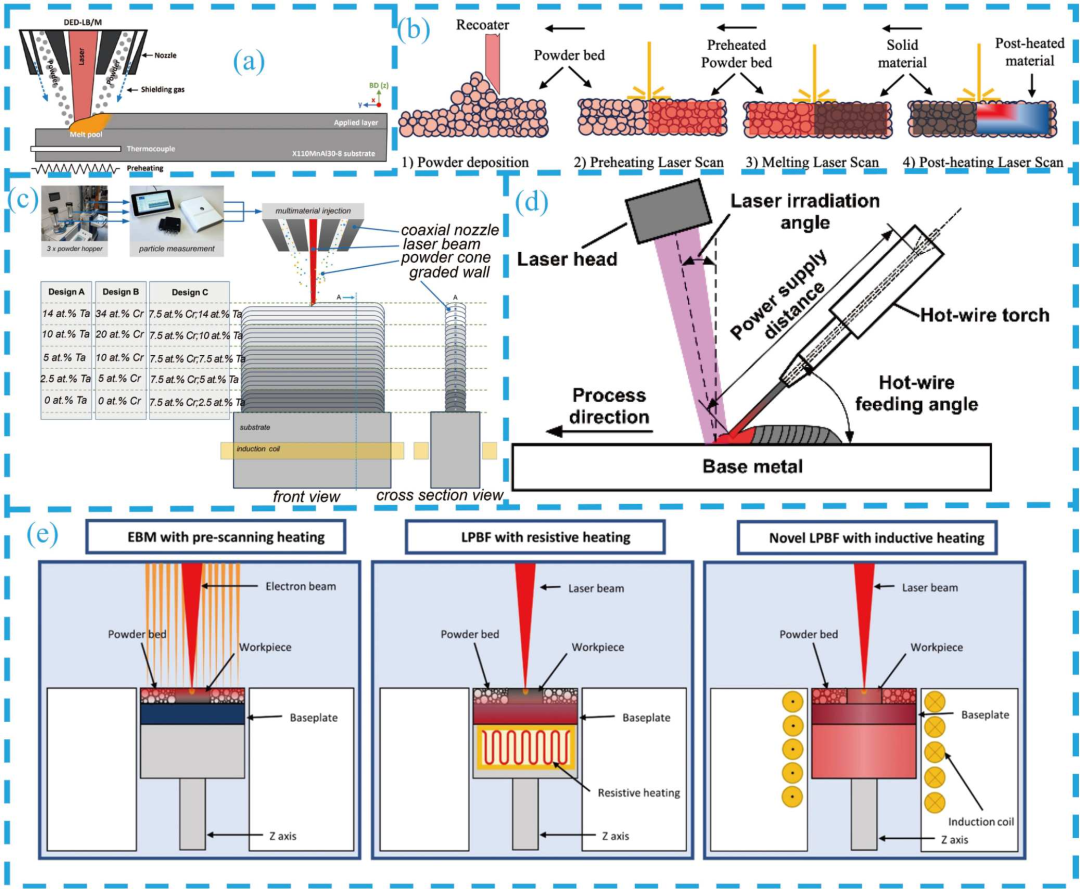

19:(a) 基底预热 L-DED 工艺示意图;(b) 粉床激光预热扫描策略;(c) 感应复合基底预热 L-DED;(d) 热丝辅助激光沉积实验平台;(e) EBM 电阻预热、L-PBF 感应预热、电子束预扫描三种预热系统

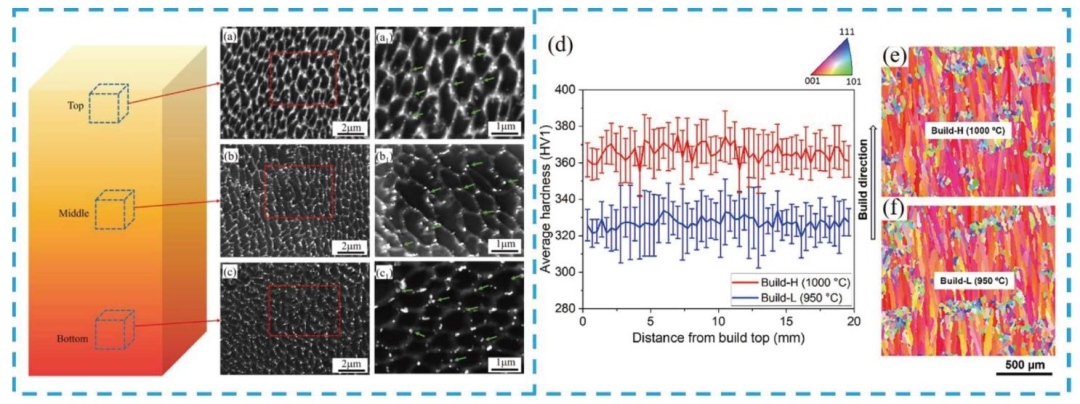

20:(a-c) 350℃预热 IN738LC 合金自底部至顶部金相;(d-f) 950/1000℃粉床预热 IN718 硬度与微观组织

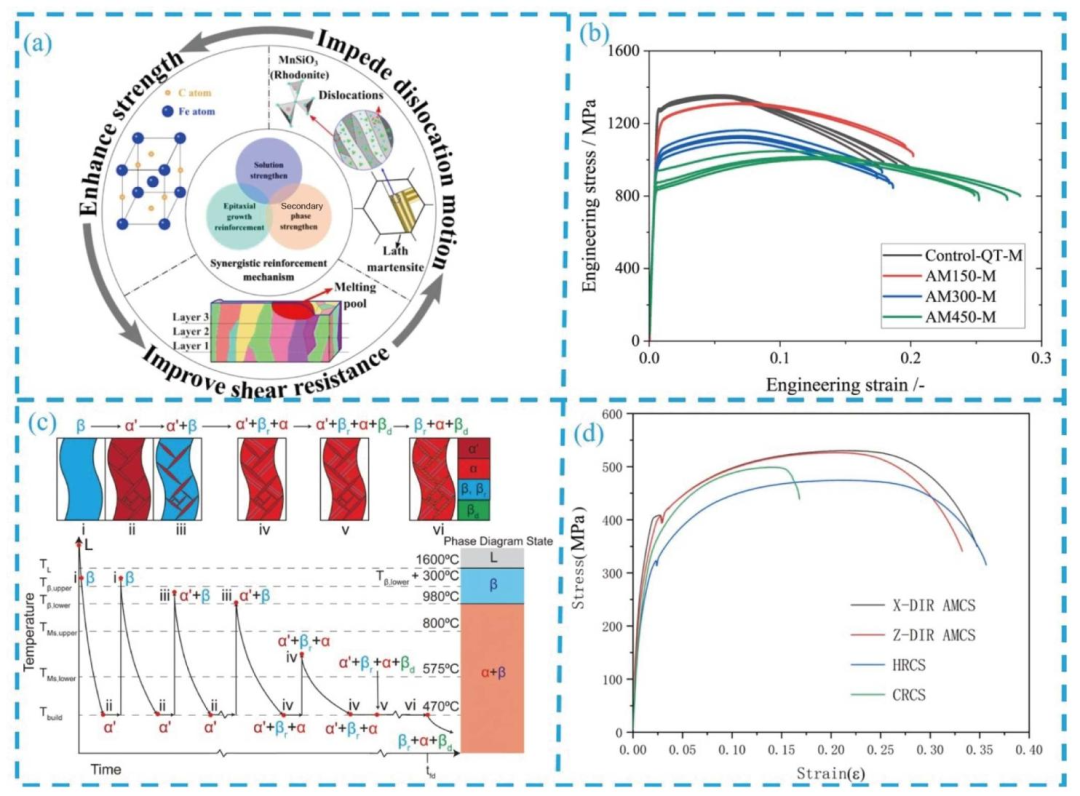

21:(a) 基底预热马氏体不锈钢强化机理;(b) 不同基底预热温度 AISI4140 拉伸曲线;(c) EBM 470℃预热 TC4 相变过程;(d) 热丝电弧增材 ER50-6 拉伸曲线对比轧制碳钢

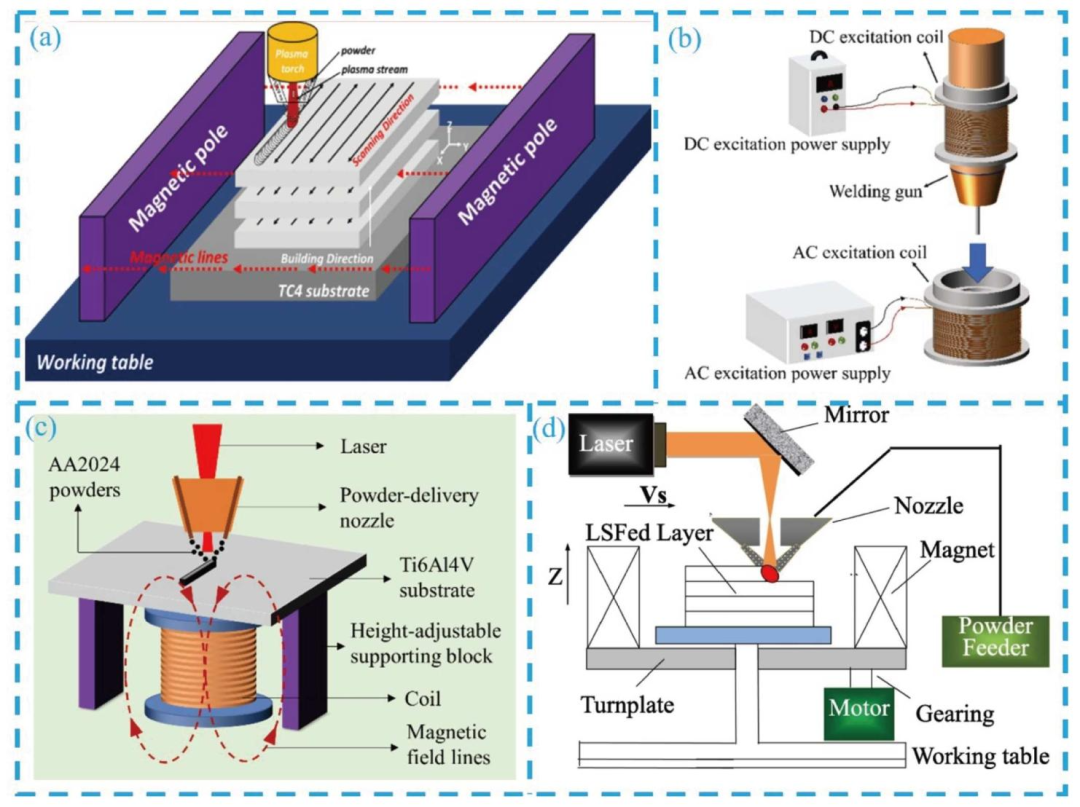

22:(a) 横向稳恒磁场等离子电弧沉积装置;(b) 直流 / 交流复合磁场 WAAM 系统;(c) 交变磁场辅助 L-DED;(d) 旋转磁场沉积系统示意图

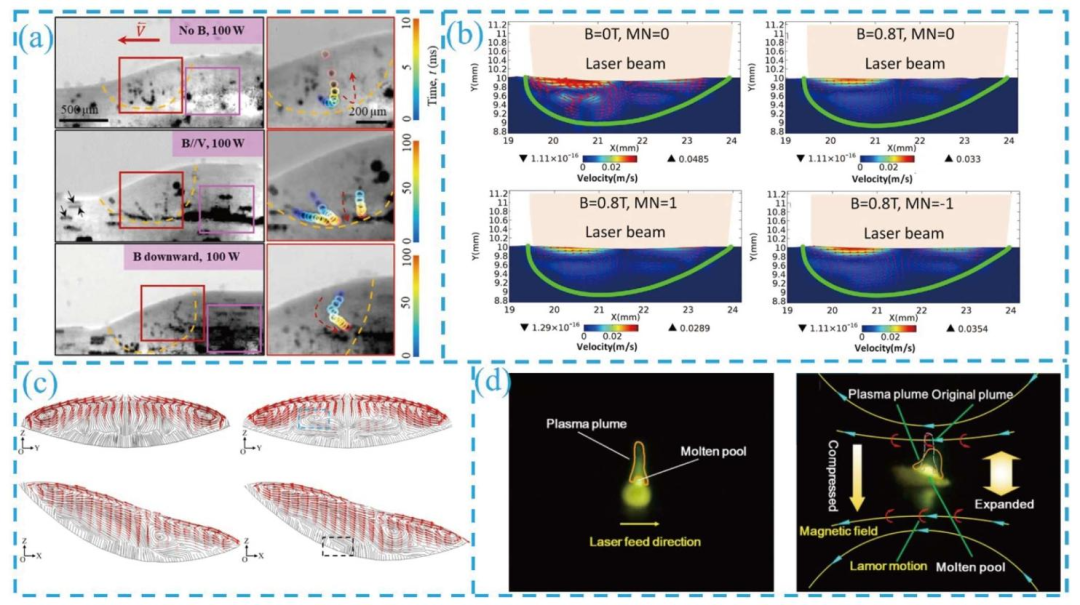

23:(a) 有无稳恒磁场钨颗粒运动轨迹;(b) 无磁场 / 稳恒 / 复合磁场熔池形貌;(c) 有无交变磁场熔池流动;(d) 有无旋转磁场等离子羽与熔池尺寸

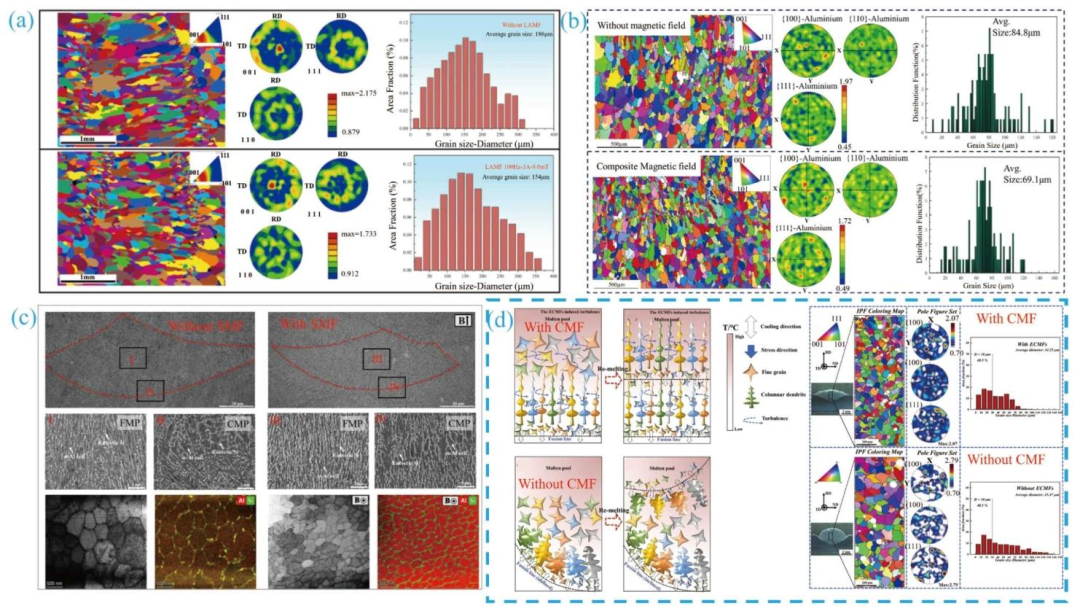

24:(a) 有无交变磁场 ER5356 晶粒;(b) 复合磁场成型试样金相;(c) 稳恒磁场晶粒分布对比;(d) 有无复合磁场高沉积速率试样晶粒演化

25:(a)(b) 不同励磁电流铝镁合金拉伸与断口形貌;(c)(d) 交变磁场试样拉伸与断口;(e)(f) 磁场辅助钛合金拉伸与断口特征

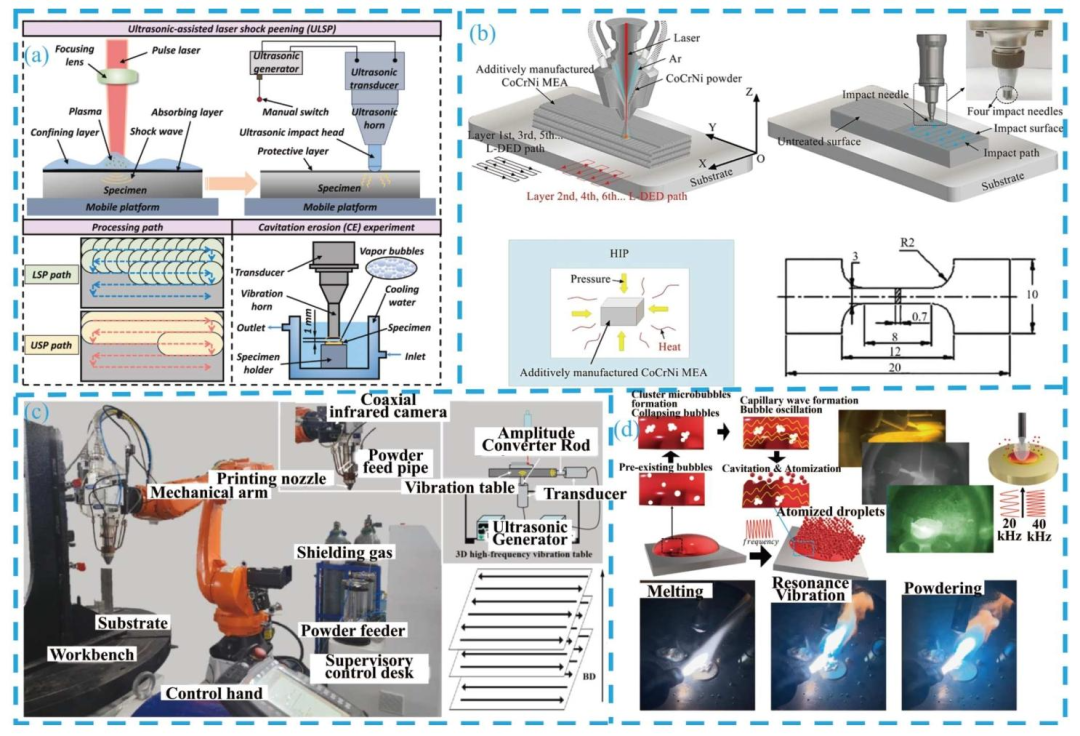

26:(a) 超声冲击 TC4 成型系统;(b) 超声冲击制备高熵合金装置;(c) 超声振动 IN718 沉积平台;(d) 不同超声频率熔池空泡生成演化

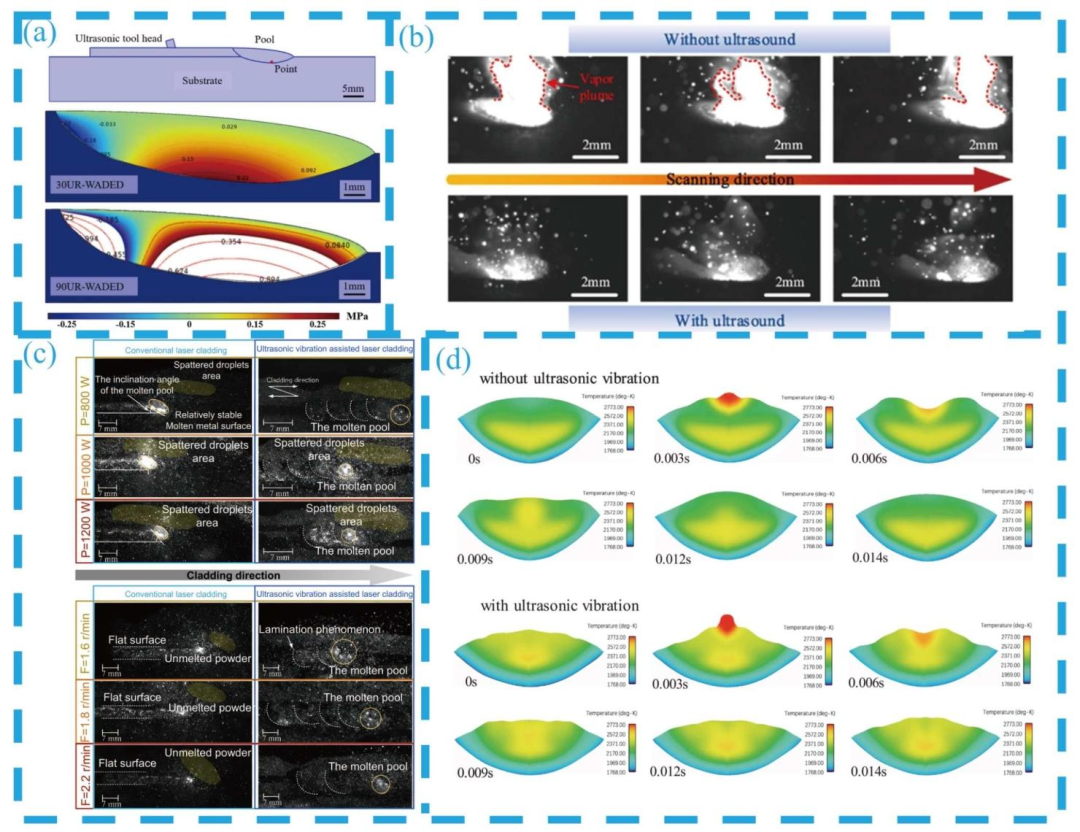

27:(a) 不同超声功率 WAAM 熔池声压分布;(b) 有无超声熔池形貌与蒸汽羽对比;(c) 不同激光功率、送粉速率熔滴飞溅对比;(d) 有无超声熔池温度场演化

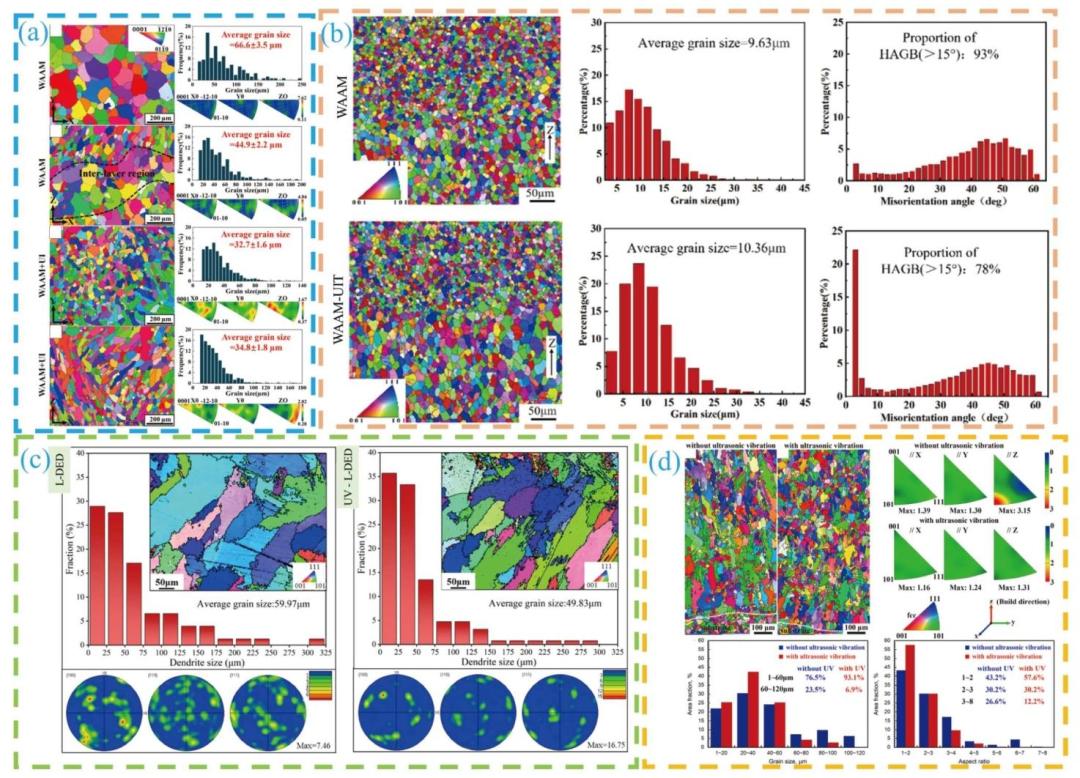

28:(a) 有无超声冲击晶粒尺寸与分布;(b) 常规 / 超声 WAAM 晶粒;(c) 有无超声 LAM 晶粒分布;(d) 超声冲击 ER321 钢微观组织

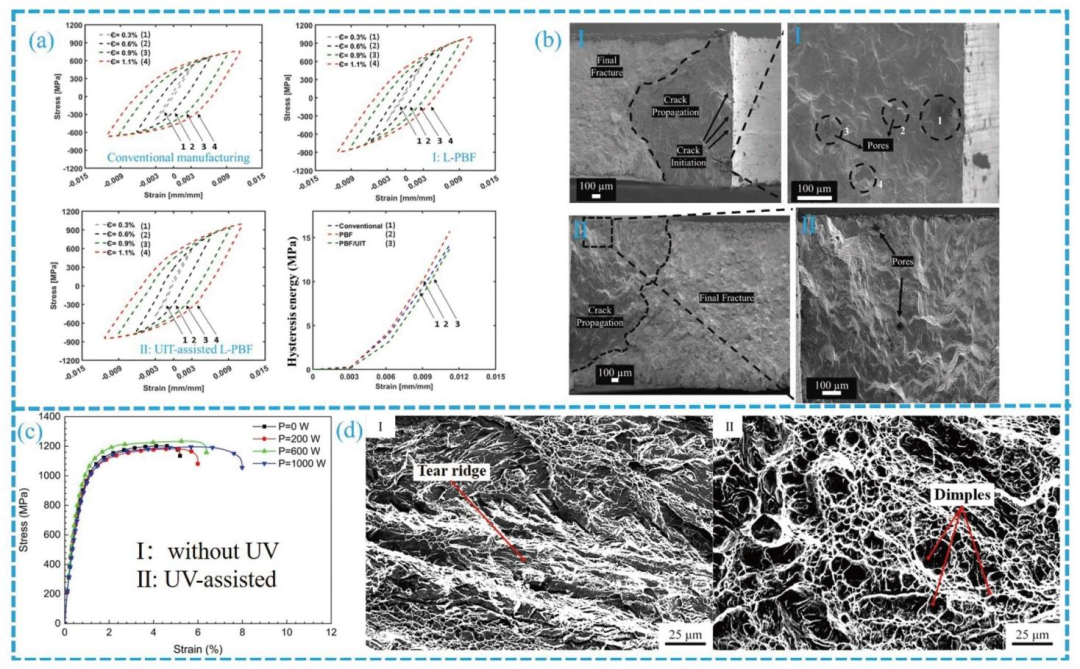

29:(a)(b) 常规 / 超声冲击低周疲劳滞后环与截面;(c) 不同超声功率拉伸曲线;(d) 有无超声断口韧窝 / 解理形貌对比

30:(a) 单 / 双激光熔道结合试验与仿真;(b) 单 / 双激光拉伸断裂形式;(c) 双激光重叠区高速时序观测;(d) 单 / 双 / 四激光成型表面形貌

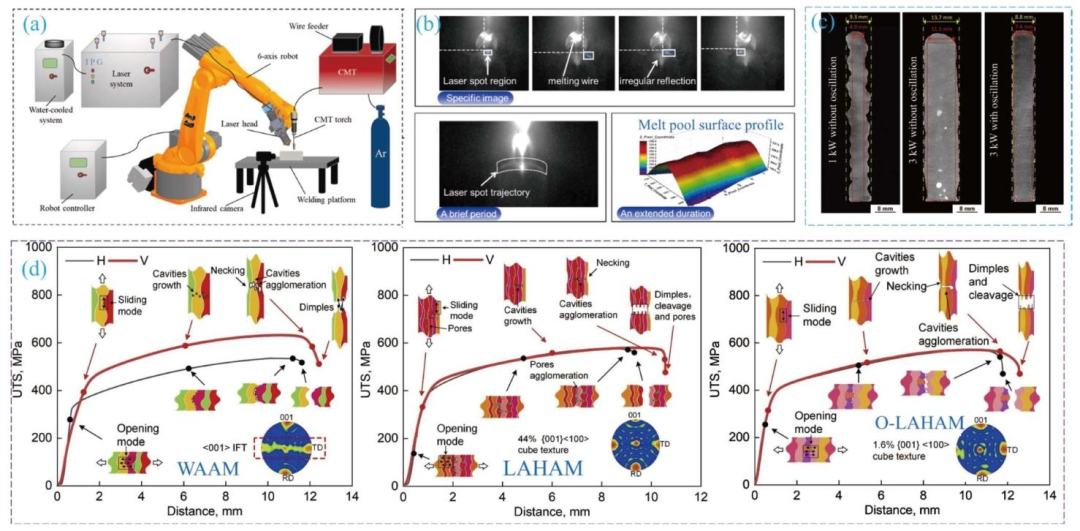

31:(a) 振荡激光 - 电弧复合沉积系统;(b) 复合增材熔池原位观测;(c) 不同功率、振荡策略成型件几何形貌;(d) WAAM、常规、振荡复合电弧拉伸性能

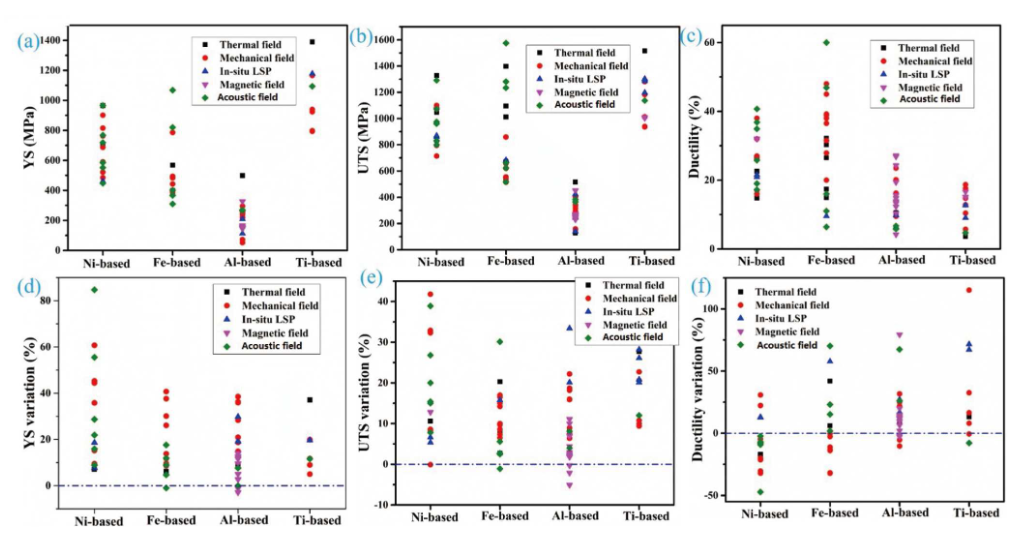

32:(a-c) 各类物理场辅助镍 / 铁 / 铝 / 钛基合金屈服强度、抗拉强度、延伸率;(d-f) 各合金性能变化幅度统计

02

 结论/展望

(一)核心结论

  1. 工艺参数、激光束整形、外加物理场是金属增材三大核心原位主动调控手段,均可干预熔池行为、凝固过程、应力演化与晶粒生长,实现缺陷抑制、晶粒细化、应力调控,全方位提升成型质量。
  2. 工艺与路径参数优化是基础调控手段:激光功率、扫描速度可通过体能量密度统一量化调控成型能力;层间停留时间调控冷热循环,实现强塑性协同提升;扫描间距改变熔池冷却速率消除孔隙;扫描策略优化热累积,减少变形开裂。但当前研究多聚焦单参数作用,多参数耦合机理缺少系统分析。
  3. 激光束整形可突破传统高斯光束成型短板:平顶光束抑制匙孔孔隙、降低飞溅;逆高斯光束拓宽熔道、消除匙孔缺陷;贝塞尔光束适配曲面、抑制匙孔模式;椭圆光束调控晶粒形态,实现柱状晶向等轴晶转变,多元化整形光束拓展激光增材工艺窗口。
  4. 各类辅助物理场具备差异化调控机理:
    机械场(锤 / 轧):通过塑性变形破碎粗晶,依靠细晶强化 + 加工硬化提升性能;
    原位激光冲击:产生冲击波细化晶粒,将有害拉应力转化为表层压应力,同步改善强度与塑性;
    热场(预热):降低熔池温度梯度,减缓冷却速率,抑制裂纹与偏析;
    磁场:洛伦兹力搅动熔体,破碎枝晶、细化晶粒、弱化各向异性;
    超声场:空化与声流效应搅拌熔池,促进柱状晶 - 等轴晶转变,降低孔隙、优化残余应力。

(二)未来发展展望

  1. 构建物理模型 + 数据驱动智能闭环调控体系

    融合多尺度仿真(CFD、元胞自动机、相场)、数字孪生与机器学习,搭建 “仿真 - 优化 - 试验验证” 闭环,实现熔池、缺陷、性能提前 预测;依托多传感器在线感知,建立实时自适应调控系统。
  2. 多模态在线监测与闭环控制产业化落地

    突破单一传感器局限,发展多源异构感知系统,解决监测滞后、非线性控制难题,实现 “实时感知 - 智能分析 - 动态调参” 一体化质量管控。
  3. 智能可切换激光光束系统开发

    基于空间光调制器实现光束模式毫秒级切换,建立材料 - 光束 - 工艺数据库,针对不同合金匹配最优能量分布方案。
  4. 多物理场耦合协同调控理论

    理清工艺参数、光束形态、外部物理场之间强非线性耦合关系,量化多场协同作用阈值,开发跨尺度建模理论。
  5. 多学科交叉融合,打通理论到工程应用

    融合激光物理、材料、力学、控制工程,统一多尺度模型验证标准,简化多场辅助设备集成难度,降低装备与原材料成本,推动原位调控大规模工业化应用。


来源:增材制造硕博联盟
