PCB EMI：原因、影响和缓解策略

在印刷电路板（PCB）中，电磁干扰（EMI，Electromagnetic Interference） 指的是振荡的电场和磁场（即电磁波）与板上信号相互作用、造成干扰的现象。它通常表现为信号畸变、波形抖动、噪声上升等问题，轻则干扰通信或控制逻辑，重则导致系统故障或失灵。

在电路板设计中，EMI 是一种普遍且棘手的现象。它会直接影响信号完整性（SI）和电磁兼容性（EMC），成为评估电路可靠性的重要指标。

一、EMI的来源与分类

PCB 中的电磁干扰大致分为两类：传导干扰和辐射干扰。

它们的传播方式不同，但结果往往相似——干扰信号路径、破坏系统稳定性。

1. 传导电磁干扰（Conducted EMI）

传导干扰通过导体或互连线传播，包括电源线、信号线、地线等。

它可以来自电路板内部的高频元件，也可能从外部设备传入，比如电源适配器、数据线或电机驱动模块。

在某些情况下，电源网络上的纹波或噪声会沿着电源分配路径扩散，影响敏感电路。

2. 辐射电磁干扰（Radiated EMI）

辐射干扰无需物理接触，通过空间电磁波传播。

它既可能是电路板自身高速信号的副产物，也可能来自外部干扰源——例如无线通信设备、电动机、电磁炉，甚至雷电等自然放电现象。

这种干扰往往更隐蔽，也更难通过传统滤波方式彻底抑制。

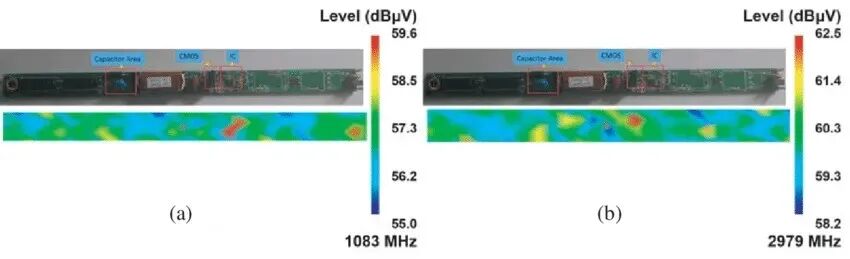

PCB中的电磁干扰源和位置

二、EMI的常见内部成因

PCB 上的电磁干扰既有外部影响，也有设计本身的问题。

以下是几种常见的内部EMI源：

1. 电源噪声

电源系统是最常见的干扰源之一。

振荡器、DC/DC 转换器、变压器等元件会产生周期性高频噪声，这些噪声可能通过空间辐射或电源分配网络传播，形成纹波或电压扰动。

若电源滤波或退耦不足，噪声会迅速扩散至整块电路板。

2. 走线间串扰

走线之间距离过近或平行布线过长时，容易发生电磁耦合，即“串扰”。

这会导致相邻信号线相互感应，产生干扰电压或电流。

在高速信号（如时钟线、数据总线）中，串扰常是导致信号完整性问题的核心因素。

3. 高频元件辐射

高频器件（如微处理器、FPGA、射频模块等）在切换过程中会产生电磁辐射。

其强度与信号频率、上升沿速度、驱动电流密切相关。

频率越高，辐射范围与干扰强度也越大。

4. 接地设计不当

接地层设计是抑制EMI的关键。

若地层不连续、阻抗高或存在浮地现象，就会导致电流路径不均、形成干扰回路。

良好的接地层能为信号提供低阻抗回路，同时屏蔽走线间的相互耦合。

三、EMI带来的影响

电磁干扰对PCB性能的影响既可能是轻微的波形抖动，也可能是灾难性的系统失效。主要表现包括：

1. 信号失真与丢失

EMI会导致信号波形畸变，出现错误传输或控制信号失效。

在通信系统中，这可能表现为丢包、CRC错误；在控制系统中，则可能引发执行异常或系统误动作。

2. 系统噪声与不稳定

当干扰强度超过设计裕量，系统会出现可听噪声（嗡嗡声、啸叫）、显示噪点、数据抖动等现象。

严重时，控制器可能重启或完全失效。

PCB EMI滤波器和屏蔽

3. 可靠性与EMC问题

过强的辐射或传导干扰会导致设备无法通过EMC测试（如CISPR、FCC、CE等标准）。

在高频或高速电路中，这种问题尤为突出，会直接影响产品的市场准入与长期可靠性。

四、抑制EMI的设计策略

要减少PCB中的电磁干扰，必须从设计源头入手。

常用的控制方法包括合理布局、过孔优化、接地层设计、以及屏蔽与滤波。

1. 合理的布局与走线

良好的布局是EMI控制的第一步。

在布局阶段应明确高频区与模拟区的分布，尽量缩短高速信号路径，避免大面积环路。

时钟线、差分线应成对布线并保持阻抗连续，防止辐射泄露。

2. 过孔与层设计

过孔会引入寄生电感与反射，形成信号不连续点。

工程上常采用反钻（Back Drill）或盲埋孔设计来减少过孔引起的干扰。

同时，合理的多层堆叠结构（信号层–地层–电源层）能有效屏蔽干扰与降低回路面积。

3. 接地层与电源平面

电源与地平面是抑制干扰的关键结构。

连续的接地层不仅能为信号提供回流路径，还能形成屏蔽面，降低辐射。

在布线时，信号线与电源线应保持一定间距，交替布置可有效减少串扰。

4. 屏蔽与滤波

屏蔽与滤波是EMI控制的“最后防线”。

• 屏蔽（Shielding）：使用金属外壳、导电涂层或屏蔽罩隔离辐射源与敏感电路。

• 滤波（Filtering）：采用退耦电容、共模电感、铁氧体磁珠等元件阻断传导噪声。

• 接地（Grounding）：提供低阻抗泄放路径，使干扰电流不进入信号层。

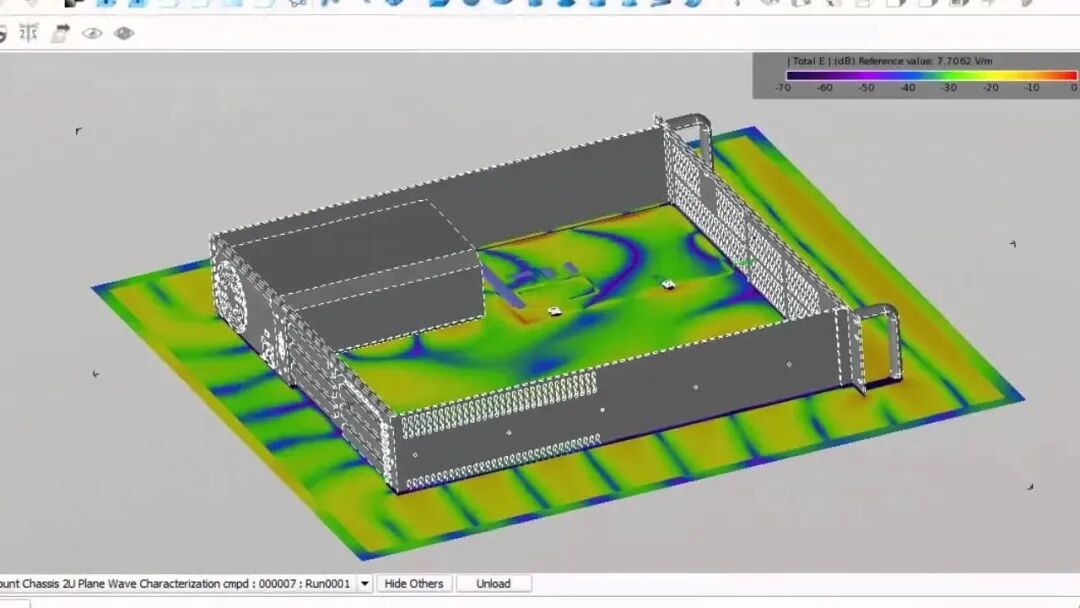

使用PCB EMI仿真软件

5. EMI仿真与EMC标准

现代设计流程中，EMI仿真已成为必备环节。

通过仿真工具（如HFSS、CST、Allegro SI）可预测电磁场分布，提前发现高风险区域。

最终，PCB还需通过电磁兼容性（EMC）测试，以确保其辐射和抗扰度满足监管标准。

五、结语

PCB中的EMI问题，从本质上是“电磁能量在不该存在的地方出现”。

它不仅关乎信号完整性，也决定着整机的可靠性与市场合规性。

真正优秀的设计师，会在布板前就考虑干扰路径与回路闭合，而不是在测试阶段亡羊补牢。

通过合理布局、优化接地、控制回路面积、并结合屏蔽与滤波手段，我们可以最大限度地降低EMI风险，使电路板在复杂电磁环境下仍保持稳定运行。

在电子设计的世界里，安静，往往比速度更难得。
