GTEM小室:EMC辐射发射与抗扰度测试的高效合规方案

1月前浏览326

理解GTEM小室的工作逻辑,需先明确其核心依托——横电磁波(TEM)的传输特性,再延伸至其结构设计与标准依据,拆解其底层优势。



核心原理:从TEM到GTEM,专业本质一目了然




作为IEC与国标认可的横电磁波测试平台,以**宽带、紧凑、高效、可复现**的特性,成为研发预兼容、一致性筛查的优选方案,完美平衡专业精度与工程效率

01

横电磁波(TEM)基础:EMC精准测试的核心前提

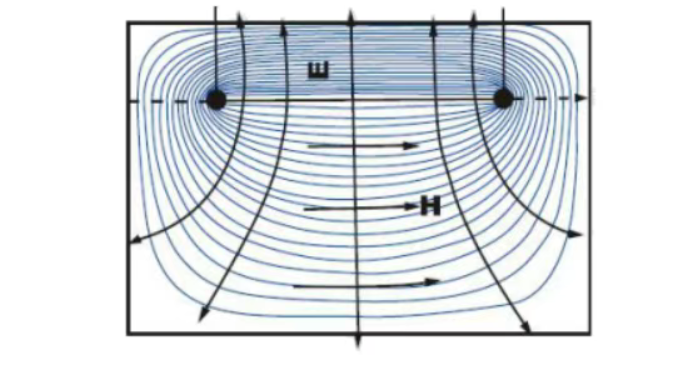

MC测试的核心是获得可复现、可比对的精准参数,TEM波是理想波型:电场(E场)与磁场(H场)相互垂直且均垂直于传播方向,传播方向上的场分量趋近于零。

其优势在于波前稳定、场强均匀、特性阻抗恒定,能确保不同场景下测试数据的一致性,为EMC性能评估提供可靠依据。


02

GTEM技术本质:同轴电缆的空间扩展与优化


GTEM小室本质是将50Ω特性阻抗的同轴电缆进行空间扩展与结构优化,适配较大尺寸被测件(EUT),保留TEM波传输优势,结构对应关系如下:

内导体芯板:对应同轴电缆中心芯线,采用高导电率铜质材料,决定电场均匀性与信号稳定性。

末端匹配负载+吸波材料:关键设计,50Ω匹配负载吸收电磁能量避免反射,吸波材料消除残余干扰,保障宽带稳定。

金属外壳:对应同轴外导体,全封闭结构隔绝外界干扰,同时作为磁场返回路径,构成稳定传输空间。

测试区场型控制:锥形结构使内部形成稳定TEM场,场强与输入射频电压成正比,可精准适配不同尺寸被测件。

补充说明:锥形结构经电磁仿真优化,可实现DC~20GHz连续宽带传输,无需更换天线,是其核心优势之一。




03

标准依据(权威合规:测试结果可追溯、可互认)


GTEM测试结果具有权威性,核心在于遵循国际与国内通用标准,可用于预兼容调试、认证辅助及型式试验预判。

国际标准:**IEC 61000-4-20**,明确GTEM设计、测试方法、校准及数据换算,是全球核心依据。

国内标准:**GB/T 17626.20**,等同采用IEC标准,确保测试同步、结果全球互认,支撑产品认证与出口。

标准同时明确场均匀性、驻波比、屏蔽效能等关键参数,是专业与非标准测试的核心区别。



结构与关键性能:专业实验室级配置

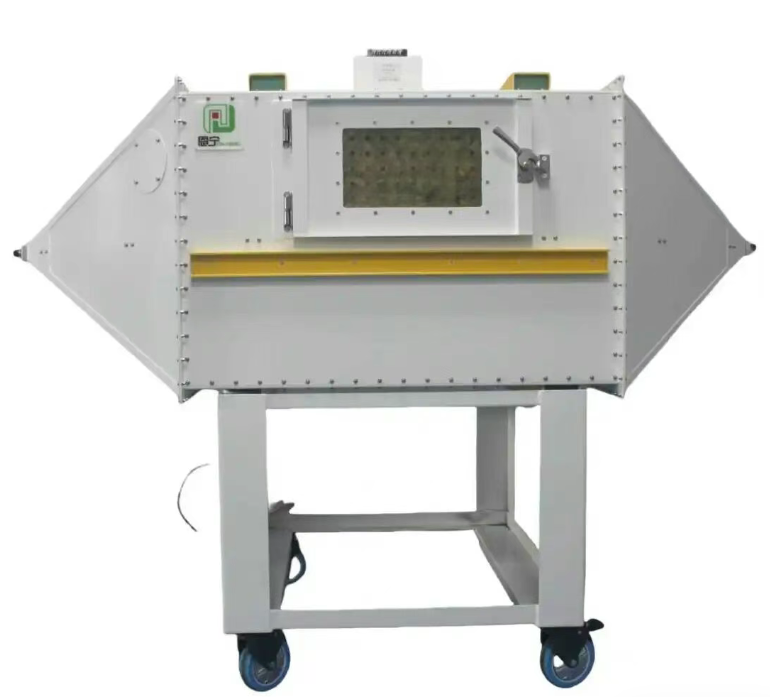

GTEM小室采用**锥形同轴扩展结构**,保障宽带稳定传输,核心组成:


1.内导体芯板:建立标准TEM场,场强均匀区可控

2.屏蔽外壳:隔绝外界干扰,保证测试纯净度

3.宽带匹配负载:终端阻抗匹配,降低驻波比

4.高性能吸波材料:吸收残余辐射,消除末端反射

5.射频接口:标准50Ω端口,直接对接接收机/放大器


核心技术亮点

频率覆盖:**DC~20GHz** 连续宽带,无需换天线

阻抗特性:标准**50Ω**,兼容主流EMC仪器

场均匀性:满足标准要求,可校准、可复现

抗干扰:全封闭屏蔽,外扰抑制优异

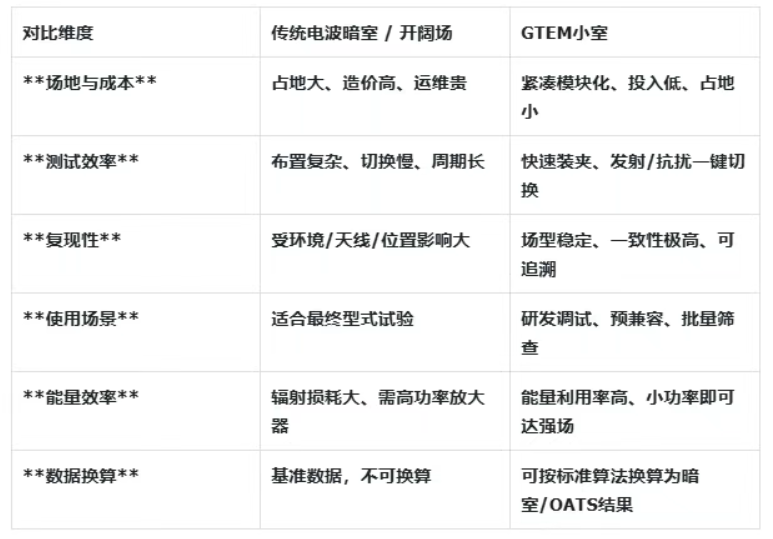

相比传统方案,GTEM的不可替代优势



典型应用场景:覆盖全研发周期



1. 辐射发射(EMI)测试

- 评估整机/模块/芯片辐射骚扰水平,数据可按标准换算为暗室/开阔场结果,用于预判断与整改。

2. 辐射抗扰度(EMS)测试

- 完成射频场抗干扰验证、敏感度定位,适配汽车电子、医疗部件等高端产品需求。

3. 屏蔽效能测试

- 定量评估屏蔽衬垫、线缆、屏蔽壳体等组件的屏蔽性能。

4. 研发与质控全流程

- 覆盖方案验证至出厂抽检全环节,降低暗室占用,缩短上市周期、控制整改成本。


结构与关键性能:专业实验室级配置


1.合规权威:IEC/GB双标准支撑,结果可用于认证辅助与型式试验预判

2.宽带全能:DC~20GHz覆盖主流频段,一机完成发射+抗扰测试

3.高效经济:调试快、占地小、功率需求低,显著降低测试成本

4.精准稳定:场型均匀、重复性好,适配研发迭代与质量管控

5.灵活适配:支持整机、部件、芯片等多品类测试

来源:电磁兼容之家
