有限元分析之应力集中：应力集中的力学根源

做过有限元分析的人都遇到过类似场景：在带孔板的孔边、轴肩的圆角根部、或者键槽的底部，应力云图出现一圈颜色异常明亮的"红区"。这些位置的应力远高于周围，而且网格越加密，数值往往越往上走。这个现象叫应力集中，是结构分析中最常见、也最容易被低估的问题之一。

01什么是应力集中

应力集中，简单说就是结构中某个局部区域的应力远大于该位置的名义平均应力。它发生在截面发生突变的地方——任何几何形状不再是均匀截面的地方。

最典型的场景包括：平板中间开了一个圆孔，轴径变细的台阶位置，轴肩过渡圆角的根部，键槽或油孔的底部，锐利的尖角处。这些位置的共同点在于：载荷从加载端传递到另一端时，必须经过一个截面突然发生变化的位置，而在这个突变处，应力的分布不再均匀。

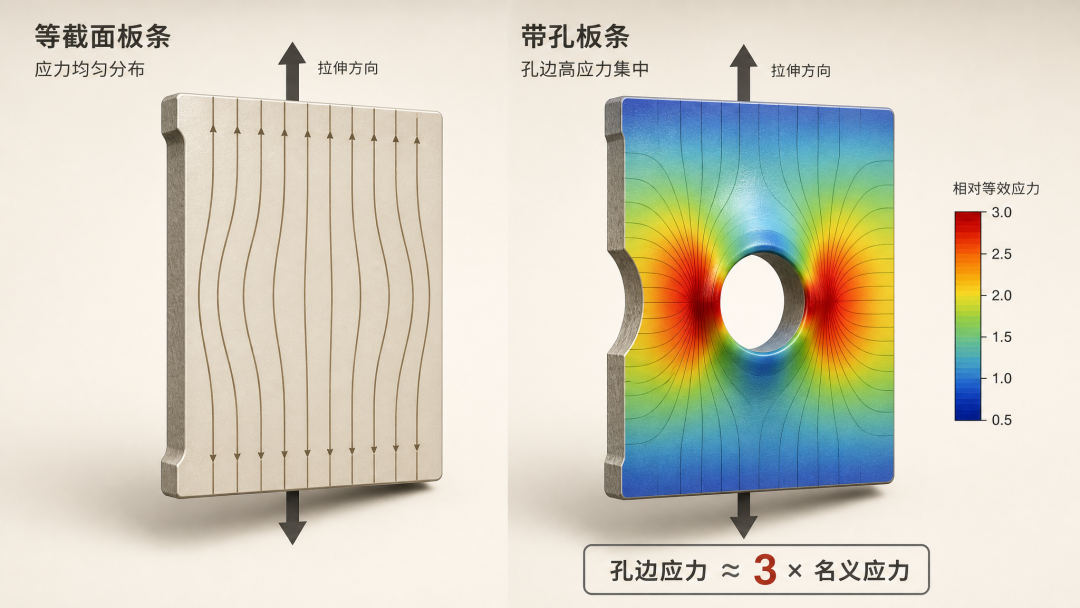

用一个最经典的例子建立直觉。一根等截面板条承受拉伸，截面上每个点的应力基本相同。如果在板条中间打一个圆孔，情况就完全不同了——孔边某些位置的应力会上升到平均应力的3倍。整个截面承受的总拉力没有变，但应力的分布形态发生了巨大的改变。

这就是应力集中。名义应力还是那个名义应力，但局部应力被显著放大。

工程上关心应力集中，核心原因有两个。

第一，疲劳。绝大多数结构的疲劳裂纹都从应力集中区域萌生。静力加载下应力放大三倍可能问题不大——材料的安全系数往往覆盖得了——但在循环加载下，三倍的应力放大意味着寿命差一到两个数量级。飞机结构的铆钉孔、压力容器的接管根部、机械传动轴的键槽，都是因为应力集中而成为疲劳薄弱环节。

第二，失效预判的准确性。做静强度分析时，如果不判断应力集中区的数值是否收敛、是否可靠，很容易要么取了一个因网格不够密而偏低的值——实际结构比计算结果更危险，要么取了一个已经收敛的峰值但不知道真实的应力集中系数比这个还高。无论哪种，都意味着分析结果没有达到应有的精度。

02为什么会产生应力集中

力流的直觉建立起来了——力线在孔边被挤到一起。但为什么一定是3倍？不是2倍，也不是5倍？这个"3"到底从哪里来？

答案藏在弹性力学的控制方程里。无限大平板中开圆孔、受单向拉伸的问题，早在1898年就得到了严格的解析解——Kirsch解。它从弹性力学的平衡方程、几何方程和物理方程出发，系统推导出了孔周围的完整应力分布。

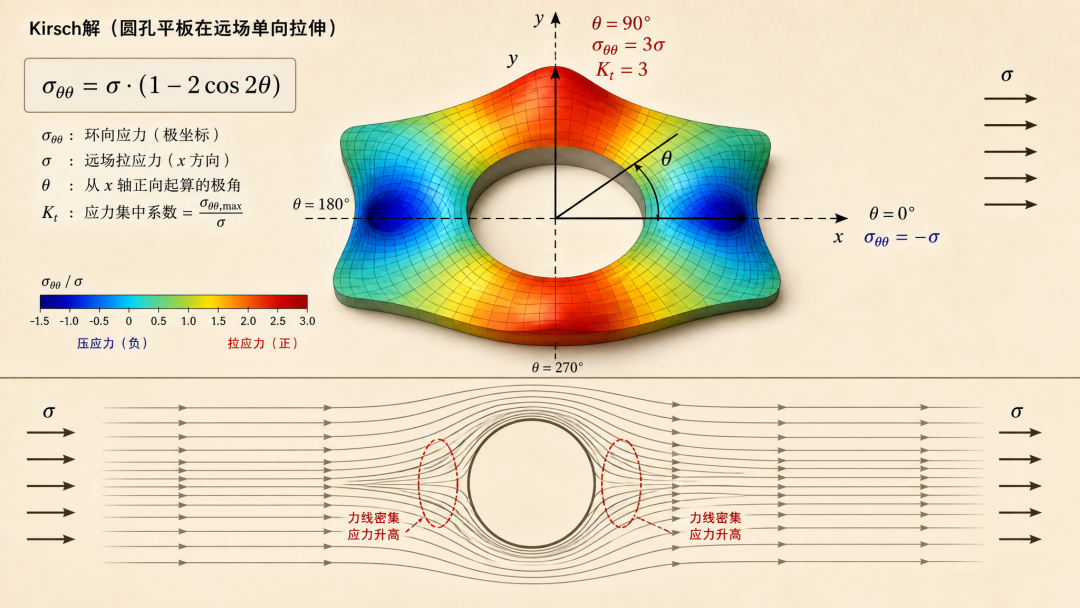

Kirsch解给出的孔边环向应力公式如下：

其中，σ 是远场施加的拉伸应力，θ 是极角，从拉伸方向量起。σ_θθ 是孔边某点处的环向应力。

代入几个关键角度，这个公式的意义就变得直观了。

在孔边与拉伸方向垂直的位置，θ=90?，cos2θ=cos180?=−1，代入得到 σ_θθ = 3σ。Kt=3的来源就在这里——它不是一个经验值，而是从弹性力学基本方程严格推导出来的数学结论。

在孔边与拉伸方向平行的位置，θ=0?，cos2θ=cos0?=1，代入得到 σ_θθ = −σ。这意味着虽然整体施加的是拉应力，但在孔壁两侧出现的却是压应力。

为什么会出现这样的分布？根本原因在于孔边界的力学约束：孔壁是自由表面，法向应力必须为零。那些原本应该通过孔洞区域的力线，到达孔壁时发现"此路不通"，被迫从孔的两侧绕行。绕行导致力线密度增加——因为总载荷不变，而可用截面大幅减少。

这个解释用公式描述更清晰。孔边某点的总应力由两部分叠加而成：如果没有孔，该点的应力就是名义应力 σ_nom；但由于孔的存在，多出一个由孔引起的应力扰动项。对于圆孔，扰动项在 θ=90?方向最大，正好等于 2σ_nom。所以总应力就是 σ_nom + 2σ_nom = 3σ_nom。

应力集中的本质可以这样表述：基解（无缺陷时的均匀应力）加上一个由缺陷引起的扰动项，扰动项在突变边界上达到最大，向远处逐渐衰减。

这就是为什么应力集中问题无法通过换材料、加约束或调载荷参数来消除——它是弹性连续介质力学本身的必然结果。

03应力集中的量化指标

应力集中的严重程度不能靠感觉判断，需要量化的标尺。工程上最核心的量化指标就是应力集中系数 Kt。用公式表示就是：

其中，σ_max 是局部最大应力，σ_nom 是名义应力。

简单理解：Kt 反映的就是"应力被放大了多少倍"。如果 Kt=3，意味着突变处的实际应力是远场应力的三倍。

这里有一个非常关键的性质：在线弹性范围内，Kt 只与几何形状有关，与材料种类、载荷大小无关。不论是钢还是铝，是100N还是1000N，同一种几何形状的 Kt 是一样的。这个性质让工程师可以在设计阶段就根据截面形状判断风险水平，而不需要先做完完整分析才知道结果。

除了 Kt 之外，应力梯度也是一个重要的辅助量化指标。应力梯度描述的是应力从峰值向周围衰减的快慢程度。两个 Kt 相同的结构，如果应力梯度不同，实际工程风险也不同——梯度大的结构，表面效应更显著，对表面粗糙度、加工缺陷更敏感。

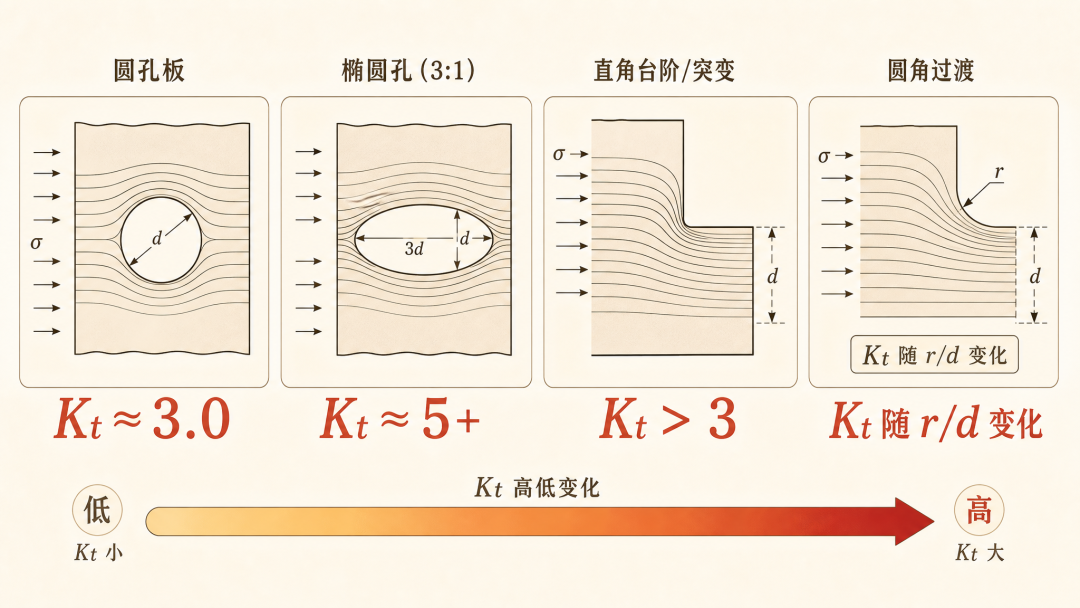

几个典型几何的 Kt 值可以建立基本的量化直觉：

无限大平板中的圆孔，Kt ≈ 3.0。这是应力集中量化中最基本的参考值，也是Kirsch解精确给出的数字。

椭圆孔的 Kt 随长宽比增大而上升。长轴比短轴3:1时，Kt 可以达到5以上。这解释了为什么裂纹尖端会产生极高的应力集中——裂纹本质上就是一个极端细长的椭圆，长宽比大到极致，Kt 趋近无穷大。这也是断裂力学需要引入应力强度因子 K 而不是直接用 Kt 的原因——当 Kt 趋近无穷时，这个指标本身已经失去量化意义，需要另一个物理量来描述尖端的应力场。

直角突变的 Kt 通常远高于3，具体数值取决于台阶深度和轴径比例。过渡圆角半径 r 与轴径 d 的比值 r/d 越大，Kt 越低。这些经验关系已经被系统编入工程手册中，是机械设计的标准参考资料。

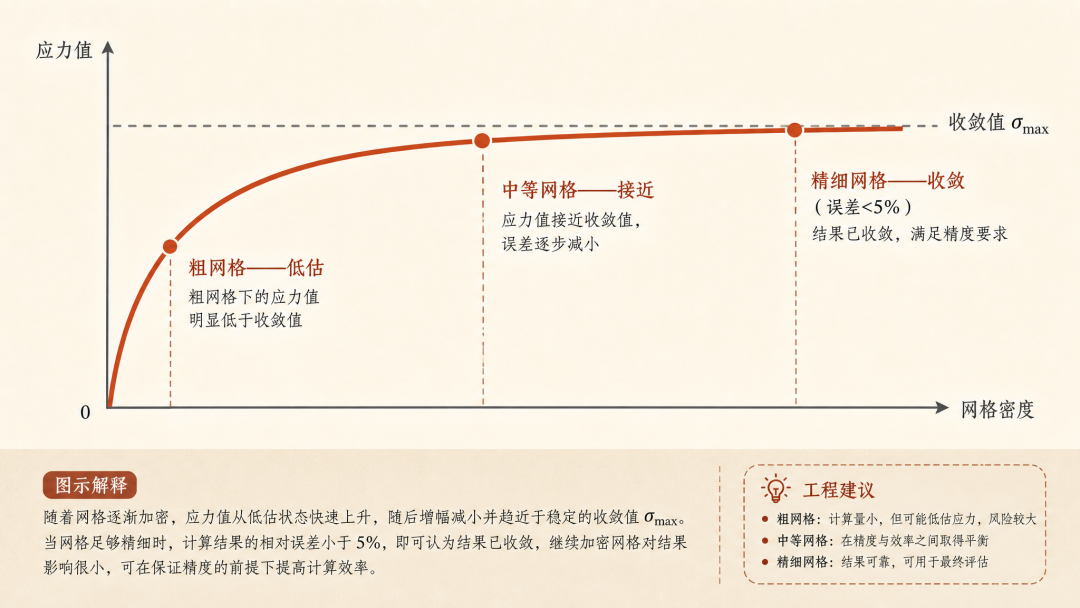

FEA 分析中还有一个量化手段：应力收敛曲线。通过在应力集中区逐步加密网格，绘制网格密度与应力值的关系曲线，看应力值是否趋近一个稳定极限——这个极限在数值上就是 σ_max。如果这个极限值和理论 Kt 乘以 σ_nom 吻合，就说明计算结果通过了量化验证。

04怎么解决应力集中

应力集中既然是几何突变导致的力线局部拥堵，那么解决思路就是：减少拥堵，让力线过渡得更平缓。基于这个核心逻辑，可以从三个层面入手。

第一个层面：几何优化，降低力线拥堵的"坡度"。

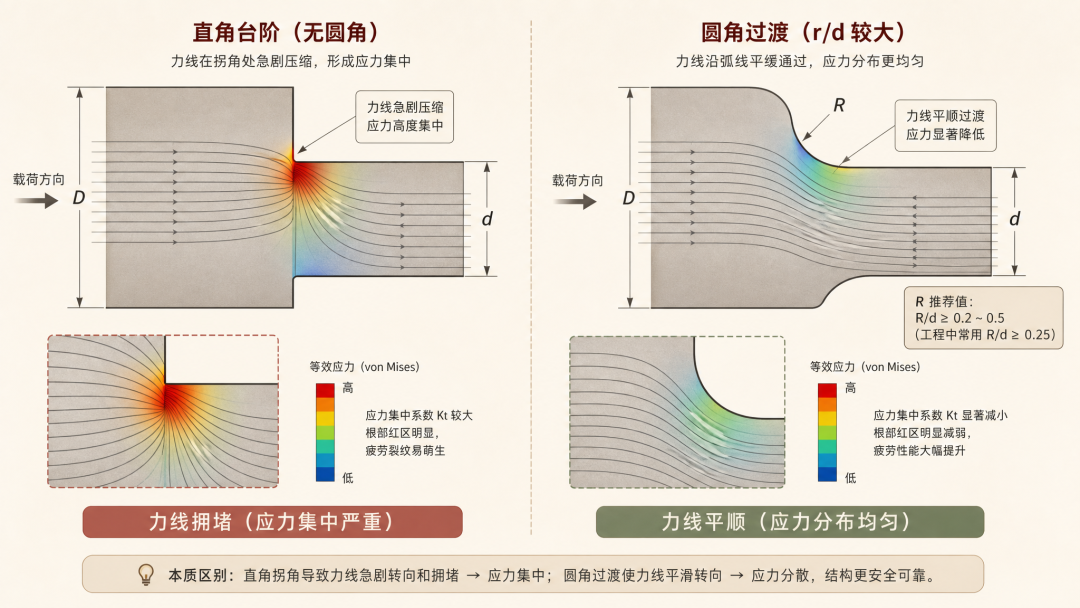

最直接的方法是加大过渡圆角。圆角的作用就是把一个"急转弯"变成"缓弯道"。直角台阶的力线需要近乎180?转向，力线密度急剧升高；加上圆角后，力线的转向被分摊到一段弧长上，密度自然下降。从孔洞问题的推广形式来看，椭圆孔的Kt随长宽比变化——长宽比越接近1，Kt越低。圆角的本质就是在局部区域制造一个"短轴和长轴比较接近的椭圆过渡"。

另一个常见的手段是在尖锐拐角处增加卸载槽或应变释放缺口。这个方法的思路不是消除尖角，而是在尖角附近故意开一个更大的缺口，把最高应力"引"到由工程设计精确控制的缺口根部，从而让原先的尖角部位应力显著降低。这在机械设计中很常见，螺纹根部的应力释放槽就是一个典型例子。

第二个层面：载荷路径再分配，让力线"绕"得更均匀。

几何优化有时不可行——结构空间受限，圆角做不大。这时候可以用结构手段重新引导力线的走向。

比如在应力集中区附近添加加强筋或增加壁厚，这相当于给力线提供了额外的"走道"，缓解了局部力线密度。再比如螺栓连接中采用双螺栓分担载荷——每个螺栓根部承受的载荷减半，Kt不变但应力绝对值下降。

第三个层面：数值层面的准确评估。

如果前两个层面都没法实施，或者已经实施但需要验证效果，那就需要通过FEA计算来准确评估应力集中的实际水平。评估的核心是网格收敛性检查——在目标位置逐步加密网格，当相邻两次加密的应力变化幅度小于5%时认为结果收敛。不需要全模型加密，局部细化即可。

需要注意的是，这个"解决"不是物理上的消除，而是数值上的准确还原——把真实的3倍应力算出来，而不是算出一个被低估的2倍或被虚高的4倍。

这三条路径有一个共同的底层逻辑：所有的解决方法，本质上都在降低力线的局部密度。 圆角是拓宽通道，卸载槽是重新分配路径，加密网格是更准确地认清楚局部密度到底有多高。理解了力线的逻辑之后，任何一个新遇到的结构细节，都可以用这个框架来审视它的应力集中问题和改进方向。

05总结

三个工程要点：

这三个要点恰好对应了文章中的三个核心维度：量化指标Kt告诉你放大多少，几何优化告诉你如何降低，收敛检查告诉你算没算准。

说到最后，需要预告一下系列规划。这篇文章讲的是应力集中——一个物理上真实存在、有严格解析解的应力放大现象。但FEA中还经常遇到另一种情况：在尖角处，应力随着网格加密一直涨上去、找不到收敛的极限。那不是应力集中，是应力奇异——一个属于数值方法的"假放大"，和应力集中长得像但性质完全不同。这是下一篇要系统展开的话题。

除此之外，还有第三个问题同样需要回答：应力集中和应力奇异在云图上都表现为红色高应力区，你该怎么判断手里的结果属于哪一种？你的模型孔边这个高应力到底是真的物理放大，还是数值假象？这些方法我们留到第三篇讲。
