以真实工程问题为主线，系统学习运载火箭整流罩 Abaqus 分离动力学

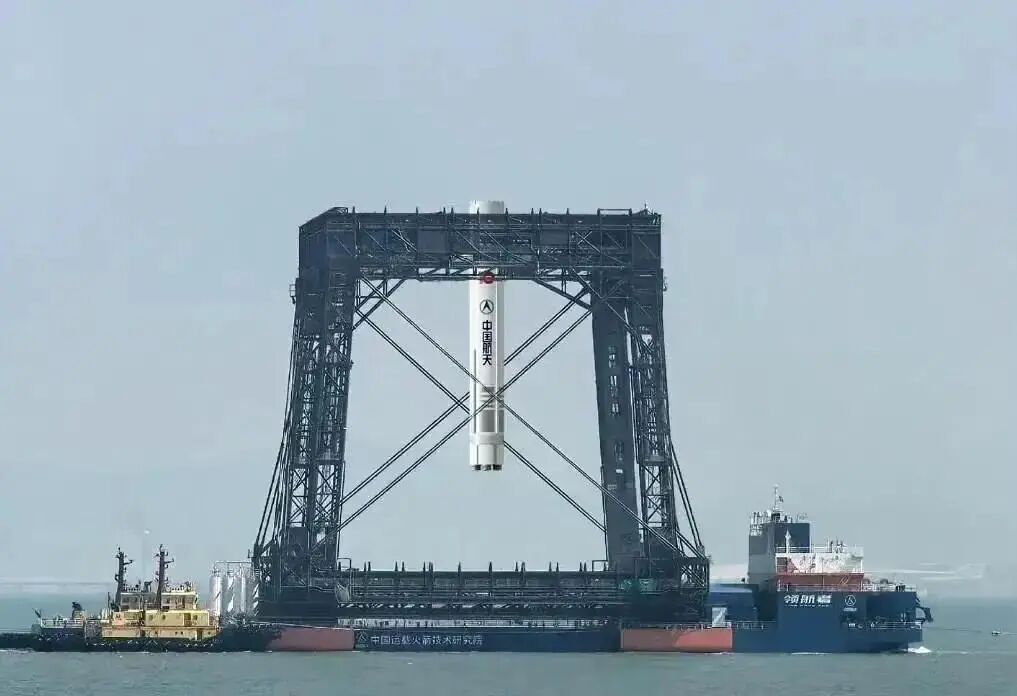

2026年7月10日，长征十号乙运载火箭在海南商业航天发射场成功首飞。卫星顺利进入预定轨道后，一子级垂直返回，并在海上回收平台通过网系捕获方式完成回收。一次发射、一次返回，中国重复使用运载火箭由此迈出了极具工程意义的一步。

新闻画面里，最吸引人的当然是点火升空和精准回收。但真正支撑一枚火箭完成“飞得上去、分得开、回得来”的，从来不是某一项单独技术，而是动力、结构、控制、热防护、材料与试验验证共同构成的系统工程。

火箭能否重复使用，关键不只在发动机，也在每一个结构部件能否安全、可靠地完成自己的任务。

一、可复用火箭的高光时刻，背后是完整的结构工程

传统运载火箭完成任务后，大部分箭体会坠落或报废。可重复使用技术的目标，是让高价值箭体经过回收、检测和维护后再次投入使用，从而降低单次发射成本，提高发射频率。

但“把火箭接回来”远比看起来复杂。上升段要承受轴向过载、气动压力、振动与噪声；返回段又要经历姿态调整、动力减速、复杂海况和回收平台运动。为了提升运载能力，结构必须尽可能轻；为了保证安全，它又必须具备足够的强度、刚度和稳定性。

这种轻量化与可靠性之间的权衡，贯穿火箭设计的每一个环节。发动机和回收控制容易成为焦点，而那些不太“抢镜”的结构部件，同样决定着任务能否成功。整流罩就是其中之一。

二、整流罩不是一个简单外壳

整流罩位于火箭最前端，负责在稠密大气层飞行阶段保护卫星和精密载荷。它需要承受气动载荷、温度变化、声振环境和结构惯性载荷，同时还要尽可能轻。

到达预定高度后，整流罩必须在极短时间内可靠解锁、同步打开，并迅速远离箭体。分离过早，载荷可能暴露在不适宜的环境中；分离过晚，又会增加无效重量。若两瓣整流罩运动不同步，甚至可能与箭体或载荷发生碰撞。

因此，整流罩设计不是“壳体强度够不够”这么简单，而是一个涉及结构、材料、连接、接触、瞬态动力学和可靠性评价的综合问题。

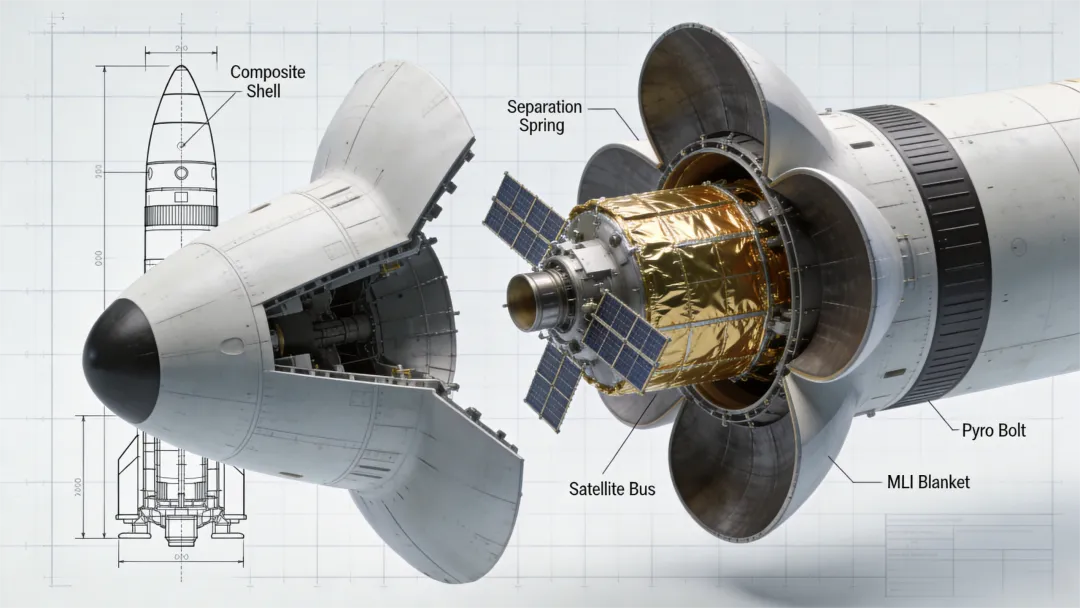

图1  整流罩分离动力学工程效果：两瓣结构在分离装置作用下展开并远离箭体

三、从工程结构到有限元模型，第一步是做对简化

整流罩分离过程包含约束释放、接触状态变化、刚体运动和结构弹性响应，属于典型的瞬态动力学问题。实际建模时，重点不是把所有细节原样搬进软件，而是识别哪些结构必须保留、哪些局部可以等效，以及哪些连接关系会直接影响分离结果。

整流罩主体通常可采用壳单元，以兼顾厚度特征与计算效率；局部支撑、铰链、弹簧或分离装置，则可根据真实结构分别采用实体、梁、连接单元或刚体进行等效。参考点用于传递载荷和运动，局部耦合区域负责把机构作用转换为结构响应。

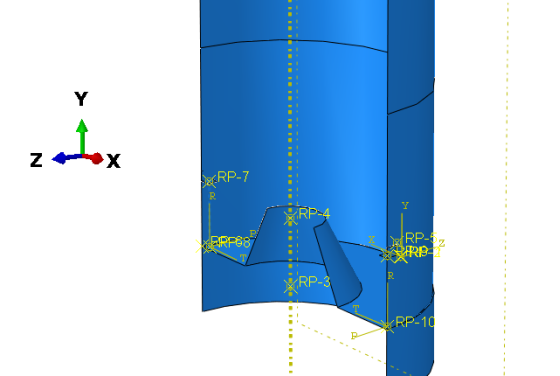

图2  整流罩与分离机构的整体有限元模型及参考点布置

建模阶段真正考验的不是软件菜单熟不熟，而是能否把真实机构的自由度和受力路径翻译成有限元语言。一个看似很小的约束错误，就可能导致整流罩打不开、提前运动，或者出现完全不符合物理规律的转动。

四、连接与约束，是整流罩分离仿真的核心

在分离前，两瓣整流罩以及局部机构需要共同承担载荷；分离开始后，一部分连接必须解除，另一部分仍要继续传递力和运动。模型中常见的处理方式包括铰接、耦合、绑定、刚体约束和连接单元。

例如，Coupling 可把局部区域的运动或载荷汇集到参考点；Tie 适合描述全过程不发生相对运动的连接；Connector 可定义铰链、平移副或具有指定自由度的机构；刚体约束可简化局部刚度远高于主体的零部件。

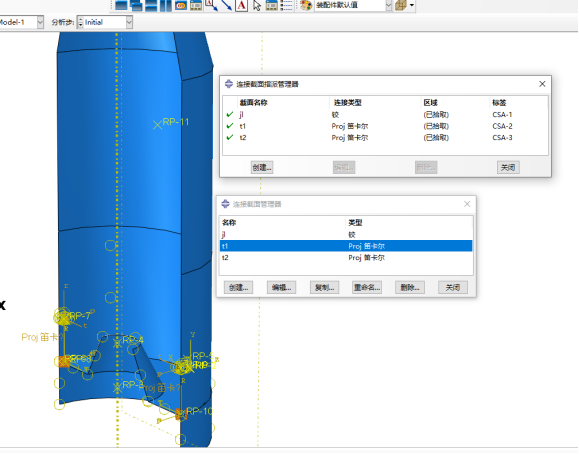

图3  连接截面与连接类型定义：不同连接承担不同的运动传递功能

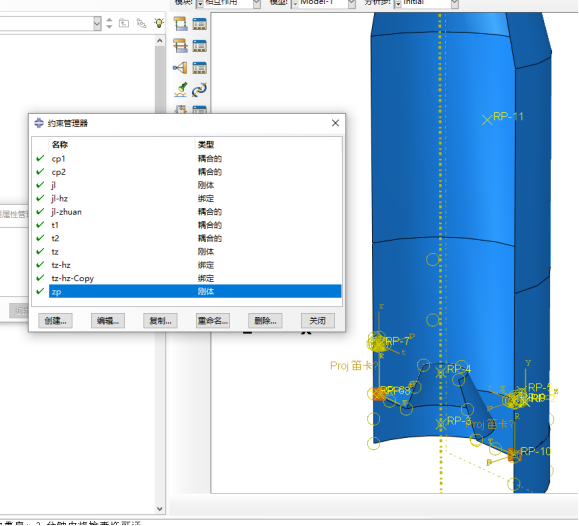

图4  约束管理器中的耦合、绑定与刚体关系设置

这类模型最常见的问题，是约束加多或加少。约束过多，机构被“锁死”；约束不足，计算一开始就会出现非预期刚体运动。因此，正式计算前应逐项核对自由度、连接方向、释放条件和参考点位置。

五、整流罩能打开，只能说明仿真完成了一半

得到分离动画后，还不能直接下结论。一个可靠的结果，至少要同时通过运动、应力和能量三方面检查。

1. 先看运动是否符合设计逻辑

需要观察两瓣整流罩的展开方向、分离速度、角速度、同步性和安全距离，同时检查是否与箭体发生二次接触。若运动轨迹异常，应优先检查连接方向、初始间隙、载荷施加方式和约束释放时刻。

2. 再看应力分布，而不是只盯最大值

分离瞬间，铰接区、连接区和结构过渡位置通常会出现较明显的应力响应。应力云图要结合高应力区域范围、局部结构细节和网格敏感性综合判断。尖角、点载荷、刚体耦合边缘和接触边缘出现的峰值，未必都代表真实结构危险。

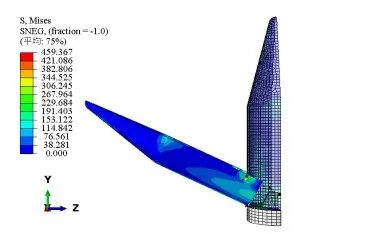

图5  整流罩分离过程的应力分布，高响应区域主要集中在连接及结构过渡位置

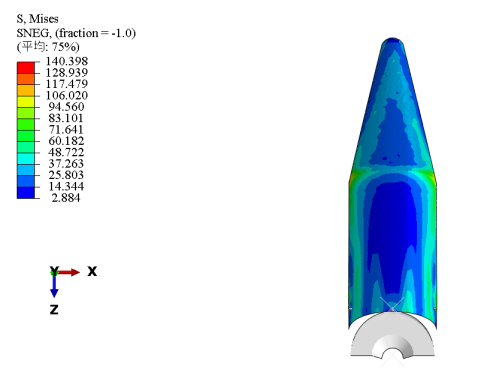

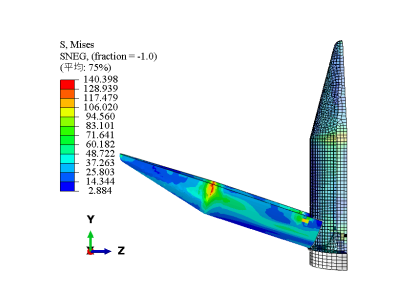

图6  单瓣整流罩应力云图，应关注高应力区域范围及其与结构细节的对应关系

3. 最后用能量曲线判断计算是否稳定

显式动力学分析中，内能、动能、总能量、人工应变能和接触耗散能，是判断计算质量的重要依据。分离装置释放的能量会转化为结构动能和一定程度的弹性变形能。若能量出现不合理突跳、总能量明显漂移，或人工能量占比过高，就需要重新检查网格、加载速率、接触与约束设置。

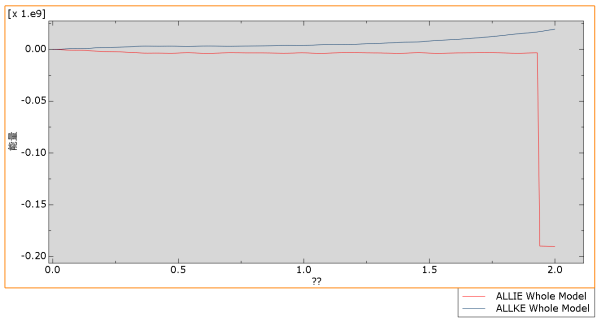

图7  分离过程内能与动能变化曲线，能量响应是显式动力学结果校核的重要依据

云图好看，只说明结果被显示出来了；运动、受力和能量都符合物理规律，结果才有工程参考价值。

六、为什么用整流罩案例学习 Abaqus

很多人接触 Abaqus，是从拉伸试件、悬臂梁或受压圆柱开始。这些案例适合熟悉界面，却很难覆盖完整的工程分析链条。

整流罩分离案例同时包含几何处理、壳单元建模、材料与截面、参考点、耦合约束、连接单元、接触、失效释放、显式动力学分析步、网格划分和结果评价。完成一套模型，需要回答的不只是“按钮在哪里”，还要回答：

• 真实结构应当如何合理简化；

• 分离机构怎样转换为有限元模型；

• 连接关系怎样对应真实自由度；

• 显式动力学分析步和加载时间怎样设置；

• 运动、应力和能量结果怎样用于工程判断。

这套思路不仅适用于整流罩，还可迁移到舱段分离、机构展开、冲击碰撞、脱落解锁等瞬态动力学问题。

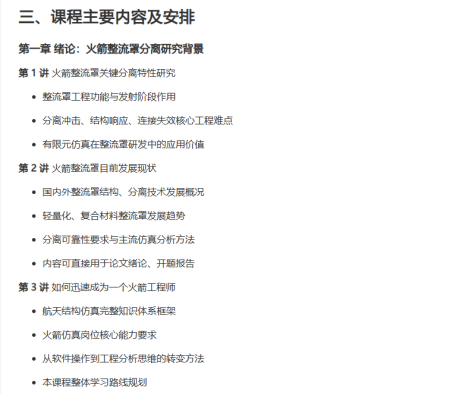

七、火箭整流罩Abaqus分离动力学全流程教学

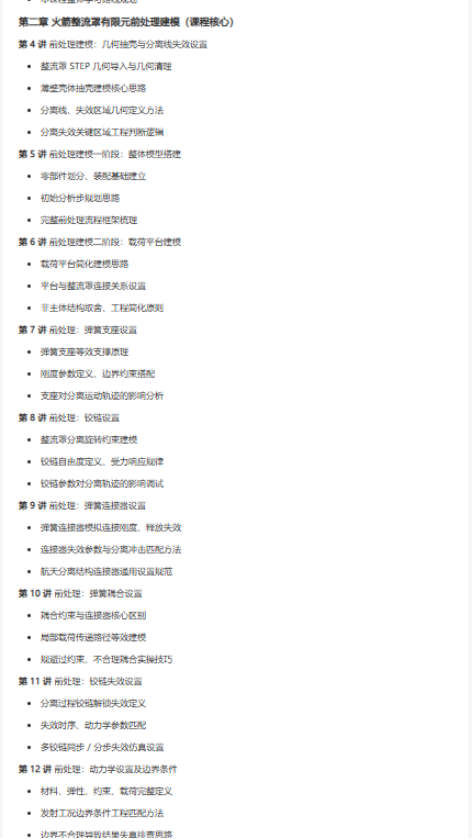

图8  前处理核心内容：几何处理、部件建模、平台与弹簧设置

图9 前处理进阶内容：连接、材料、载荷、分析步与网格设置

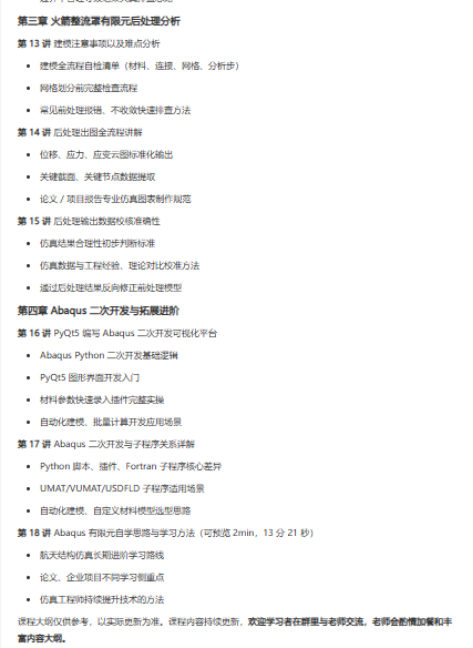

图10 后处理、结果评价、Python 自动化与用户子程序基础

• 已经掌握 Abaqus 基础操作，想进一步学习复杂工程结构建模的学生或工程师。
• 希望学习壳体结构、复杂装配、参考点、耦合约束和连接器建模的用户。
• 从事航天结构、飞行器结构、舱段结构、分离机构或动力学仿真的研究人员。
• 想从普通静力分析提升到显式动力学、接触释放和运动过程仿真的学习者。
• 希望掌握 Abaqus+Python 自动化建模思路，提高复杂模型处理效率的进阶用户。

八、从一次成功回收，走进真实航天工程

长征十号乙成功完成一子级海上网系回收，让我们看到了火箭从升空到返回的完整闭环。但每一次高光时刻背后，都是大量建模、计算、试验和验证的积累。

火箭能够飞起来，依靠动力系统；能够准确返回，依靠制导与控制；能够承受复杂环境，依靠结构、材料和热防护；能够把卫星安全送入太空，同样离不开整流罩这样的关键部件。

热点新闻可以成为了解行业的起点，真正形成专业能力，最终还要回到一个个具体工程问题中。学习整流罩分离仿真，不只是学习一个模型，更是在学习航天工程最基本的工作方式：不只看火箭怎样飞，还要弄清楚它为什么能够这样飞。
