15条PCB EMC实战技巧！轻松拿捏电磁兼容，电路稳到离谱！
一、先整明白：EMC 到底卡在哪
EMC 的终极诉求就是“自己活得舒服，也不给别人添堵”——既要扛得住外部电磁环境，又得把自家辐射压到最低。死机、丢包、花屏这些幺蛾子，说到底都是电磁场乱窜惹的祸。

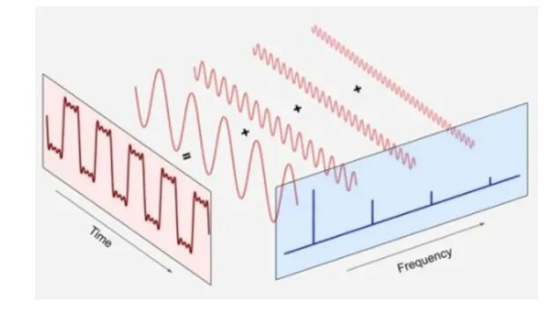

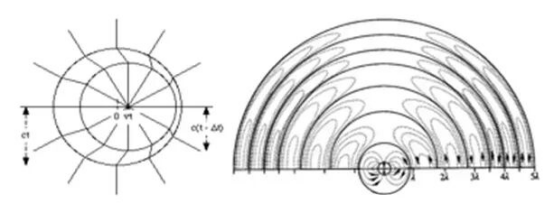

原理一句话：闭合回路里只要有时变电流，就会“蹦”出波动磁场；近场、远场脚步不一致，就出现“扭结（Kink）”，电磁波顺势跑路。数字方波=无限谐波大礼包，谐波电流兜一圈回来，把 PCB 走线当成环形天线，辐射直接起飞。

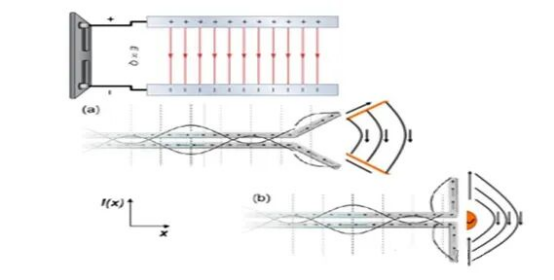

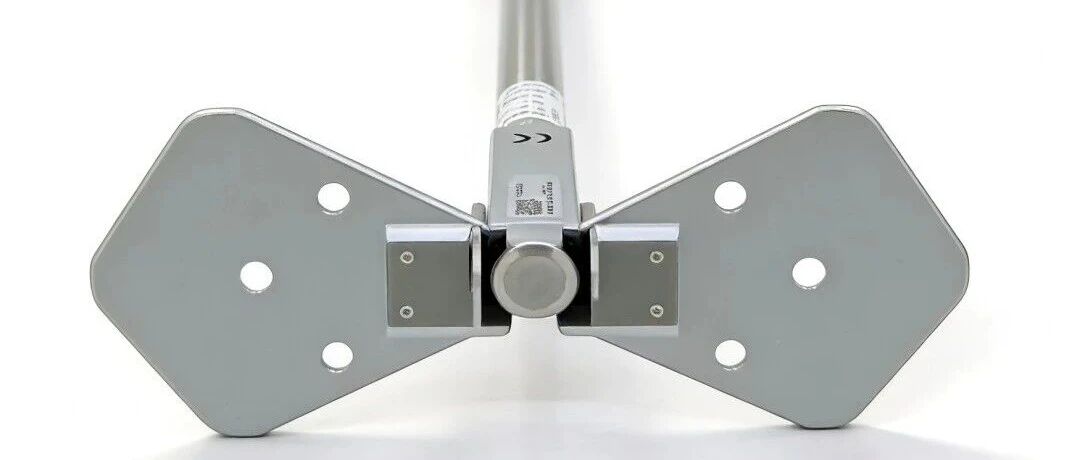

两根线只要平行且长度＜波长，差分信号基本不“搞事”；可一旦张开角度，电磁场步调乱掉，近场远场“分手”，天线效应瞬间上线——无线通信的天线原理同款。
方波的高次谐波一路嗨，磁场耦合+空间辐射双管齐下，EMC 就这么被“奶崩”。
电源、地走线一旦分家，环路周长≈谐波波长，环形天线实锤，高频谐波开开心心住进去。
二、15条 EMC 锦囊，一条比一条香
（一）走线基本功：别让天线长出来

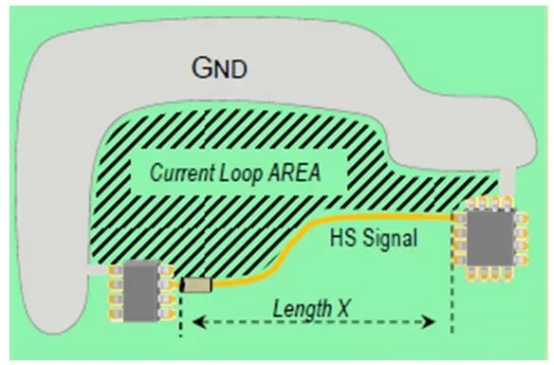

环路面积能压多小压多小

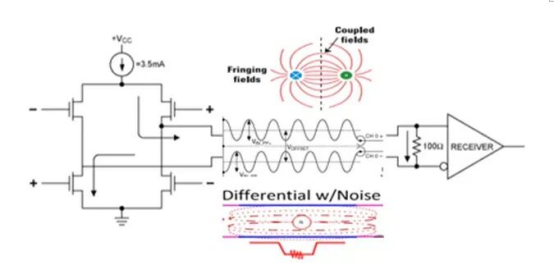

高频信号围成的圈越大，辐射越嚣张，走线时把环路面积“卷”到极限。优先整差分线
两根线贴贴走，电磁场手牵手，扭结没机会冒头。差分线必须等长
积分/差分电路闭环要对称，等长+包地+电源匹配，一条都不能省。
（二）电源&地：EMC 的命门
电源+地必须贴贴

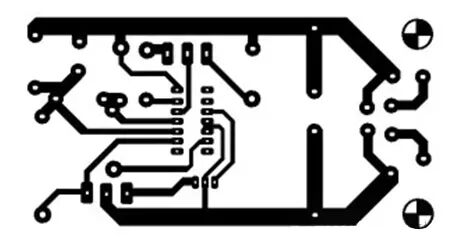

老派单面板把电源、地、信号三线分家，高速率下妥妥的天线现场。改紧耦合，右侧小闭环安排上，辐射直接腰斩。

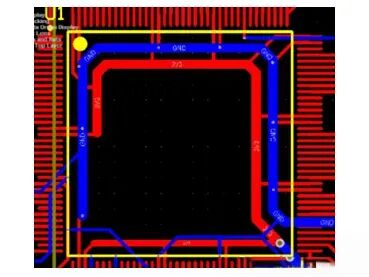

主芯片电源就近安营
遵循“电源-地最小闭环”原则，既少辐射又抗干扰。

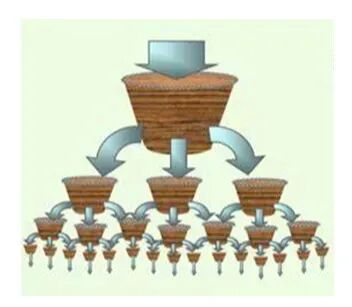

电容=蓄水池
上游储能必须＞下游瞬态胃口，电流不断档，EMI 起不来。

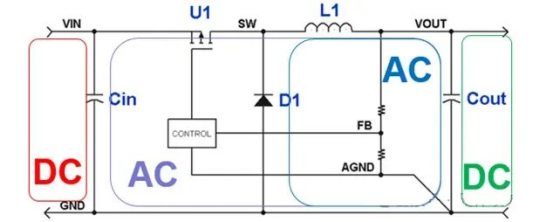

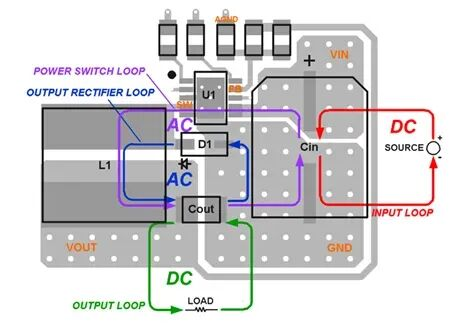

DCDC 环路分家
交流斩波环、直流输入环、输出环三路各过各的，别让高频 PWM 的“刀”叠在一起乱砍。
（三）结构层：给信号穿“防弹衣”

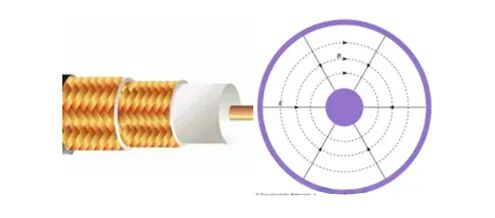

同轴线全封闭
电磁场锁在铜皮里，辐射漏不掉，外来刀也插不进来。

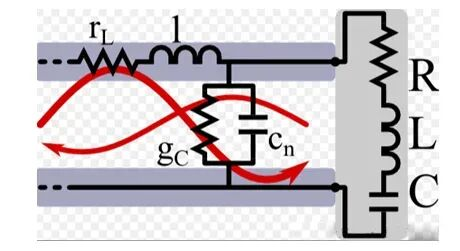

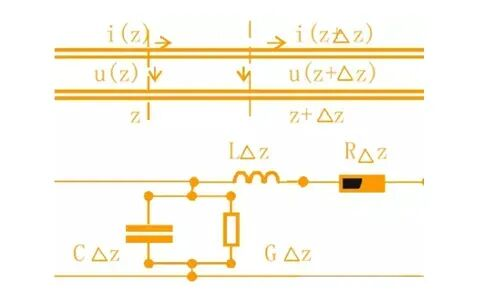

阻抗匹配别偷懒
源端、负载端加无源网络，把反射信号按在地上摩擦，传输线损耗↓。
积分电路闭环到底
直流无磁场，交流必须闭环，电磁场穿不透完整金属圈，抗干扰+1。
（四）细节魔鬼：再抠 1 dB 算我输
信号线别跟电源线“并排跑”
平行=耦合大礼包，必须交叉时拉开安全距离。敏感器件远离“辐射怪”

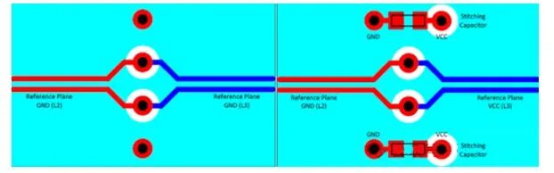

接收模块、ADC 等乖乖离晶振、DCDC、功率管远一点，省得被“吼”到复位。参考平面必须连续
GND 平面别开口，信号回流路径顺畅，地弹噪声自然消失。电源端加滤波电容
进出板子的电源线先吃一颗π型滤波，高频干扰原地蒸发。接口上 ESD 防护
静电“啪”一下，系统直接去世。TVS、ESD 二极管该上就上。
三、实战复盘：EMC 优化的三板斧
电源&地紧耦合 → 把环路辐射按下去
环路面积最小化 → 天线效应连根拔
阻抗精准匹配 → 反射干扰说再见
三板斧贯穿全部 15 条锦囊，再配合蓄水池理论保电流、差分/同轴砍辐射、DCDC 环路分家避“刀”，辐射超标、ESD 翻车、抗扰度不足这些老毛病一次解决。
四、总结
EMC 不是玄学，是“提前布局”的算术题。从走线、电源、结构到细节，15 条实战锦囊全给你配齐。记住：预防>整改，板子一上机就稳，才是最省钱的 EMC 方案！
