用 OAS 光学软件做光纤耦合效率容差分析

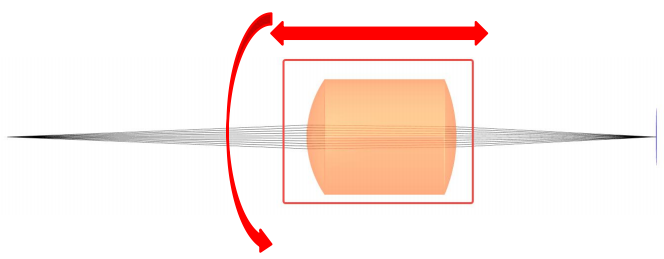

光路装配与光路搭建过程中，透镜易发生偏轴偏移，无法精准对齐系统主光轴，进而引入光路误差、影响耦合性能。

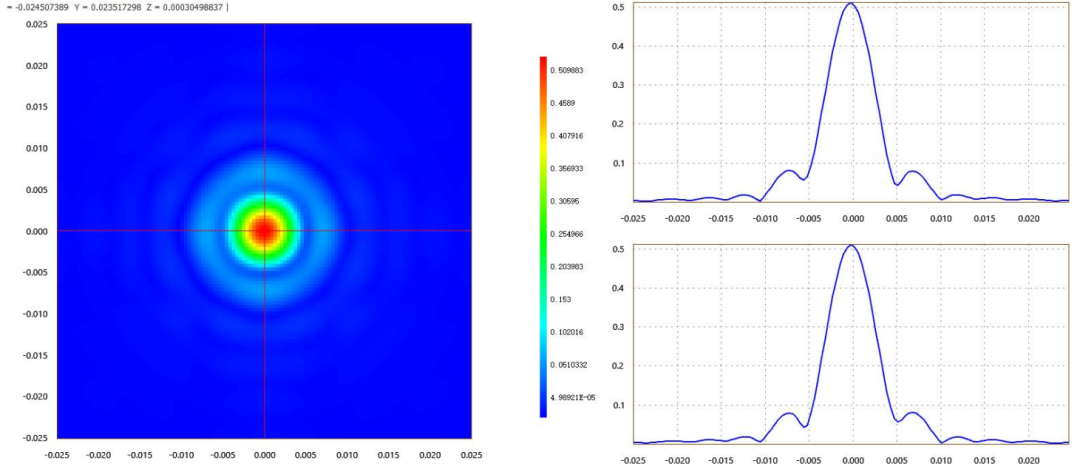

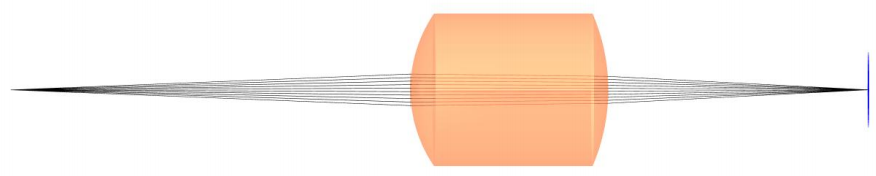

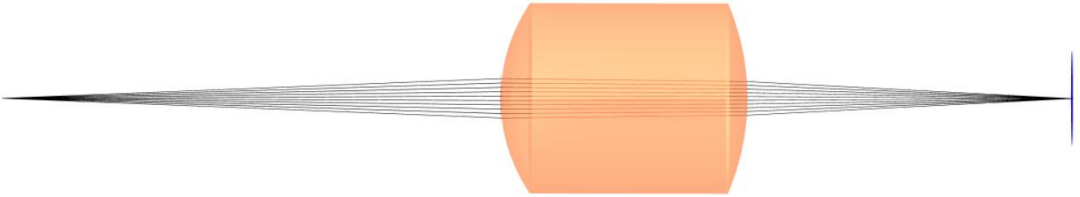

在OAS光学软件中配置接收光纤各项参数后，软件可求解光束光纤耦合效率，仿真结果显示，耦合效率约为89.31%。

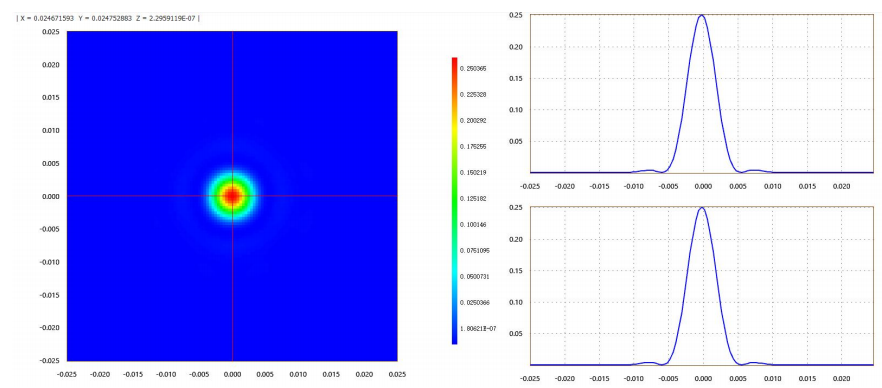

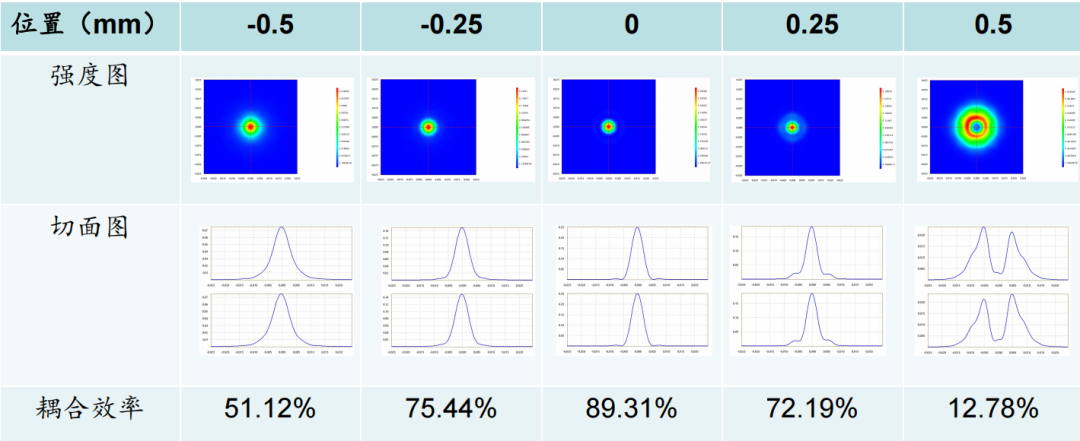

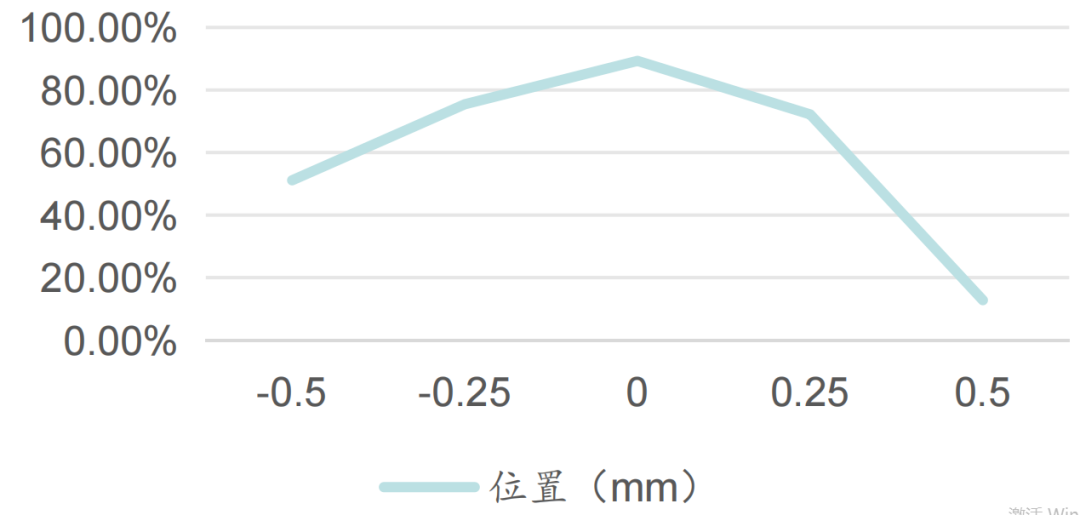

以透镜沿系统光轴正向平移0.1mm工况为例，该位移量幅度较小，但光纤耦合效率已变为88.29%。

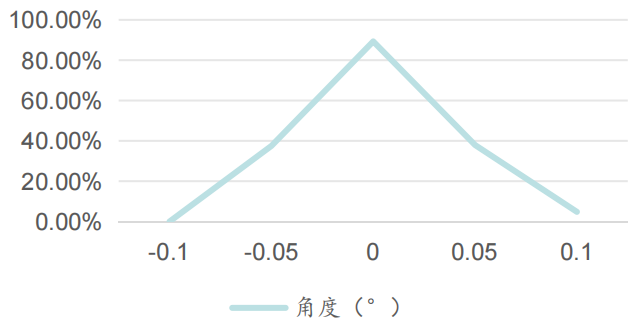

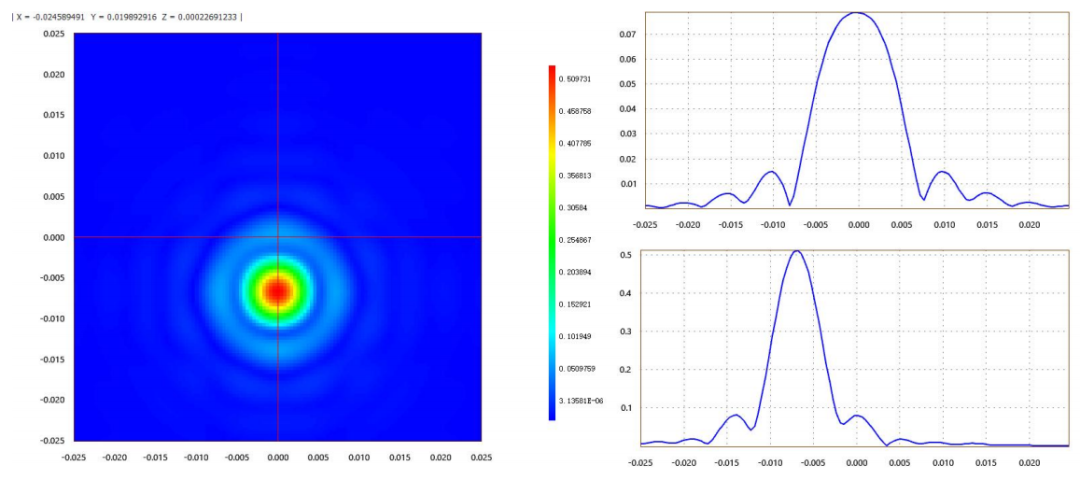

仿真结果表明，当透镜同时产生沿光轴0.1mm平移偏差、0.1°旋转角度偏差时，虽然角度微小，但光纤耦合效率下降至6.88%。











基于OAS光学软件的自动扫描仿真功能，可精准模拟光路装配过程中的位置偏差、角度偏差，并量化分析各项误差对光纤耦合性能的影响。
