断裂专栏，裂纹的自由意志：XFEM(扩展有限元)切开网格
但真实的物理世界是混乱的。例如飞机发动机叶片上的疲劳裂纹、挡风玻璃遭遇鸟撞时的蛛网状碎裂、页岩气开采中的水力压裂……这些情况裂纹是会随着复杂应力场的改变而自由拐弯、分叉甚至瞬间贯穿的，没有丝毫的规律可言。
今天，我们就来彻底打碎这堵“砖墙”，带你进入 Abaqus 断裂力学的最高殿堂：XFEM（Extended Finite Element Method，扩展有限元）。
一、 裂纹穿透网格

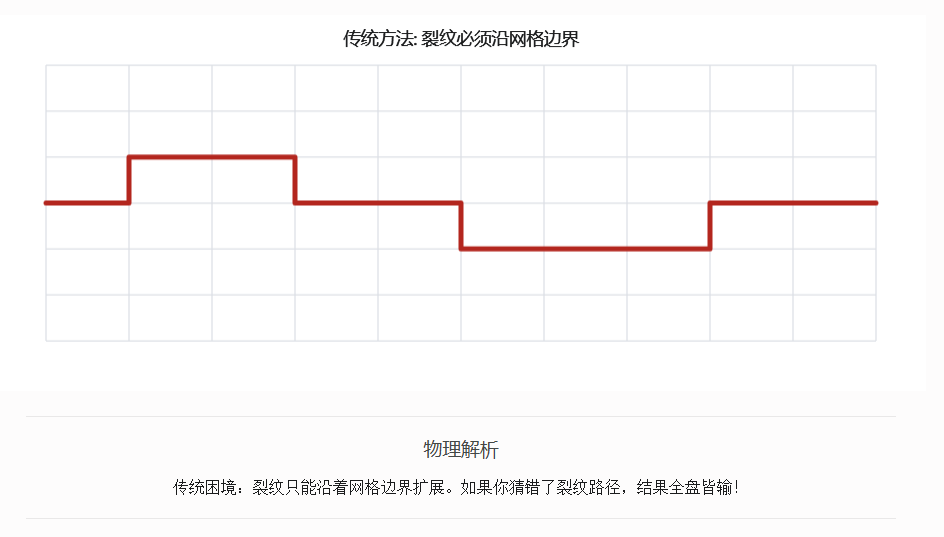

如果说 Cohesive 实在特定的接触面上做文章，那么 XFEM 就是直接对网格本身进行切分。
XFEM 的逻辑是：彻底无视网格的边界，让裂纹直接从一个完整的单元内部“切”过去！
在 XFEM 中，你不需要提前铺设任何特殊的单元，。你只需要画一个普普通通的、方方正正的整体网格，比如最基础的 C3D8 实体单元。
当计算进行时，Abaqus 会实时监测全场的应力。一旦某个单元的应力达到了材料的破坏准则（比如最大主应力准则 MAXPS），XFEM 就会施展它的魔法，将这个单元原位“劈开”。裂纹可以在没有任何网格引导的情况下，像幽灵一样自由自在地在材料内部蜿蜒前行。
二、 底层解密：Heaviside 函数与abaqu实操
一个原本连续的数学方程，怎么可能在不重新划分网格（Remesh）的情况下，突然从中间断开？
这是因为 XFEM 底层的两大数学逻辑：
1. 扩充形函数 (Heaviside 阶跃函数)

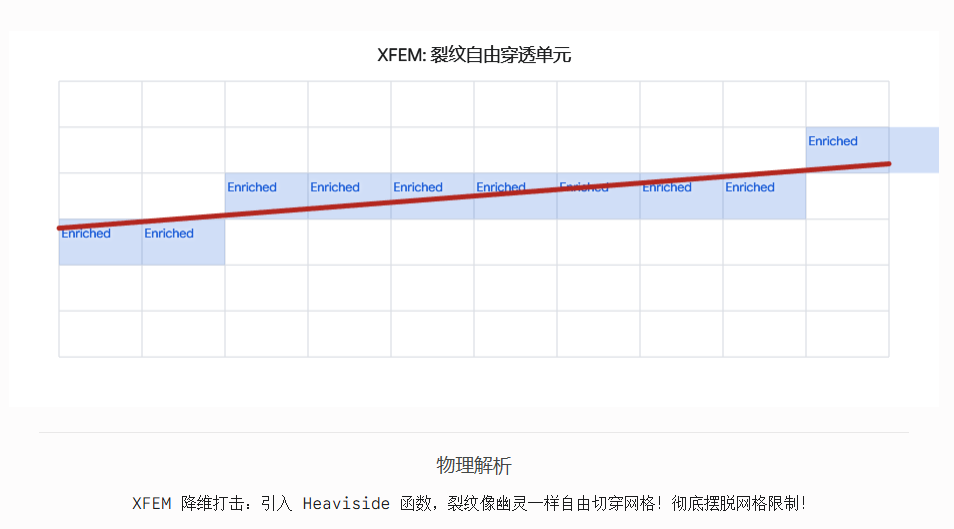

在传统的有限元中，节点位移方程必须是连续的。而在 XFEM 中，当裂纹即将切穿一个单元时，Abaqus 会在这个单元的方程里，加上一个额外的数学项——Heaviside 阶跃函数 H(x)。
位移场方程变成了这样：
H(x)的物理意义极其暴力且优美：在裂纹的这一侧，它的值是 +1；在裂纹的另一侧，它的值瞬间变成 -1。这个数学上的“突变”，直接在原本连续的单元内部，硬生生地撕开了一道物理上的不连续位移场！那如何在abaqus里进行操作呢？
我为大家整理的 Abaqus XFEM 详细设置步骤。1. 定义材料的损伤模型 (Material Damage Setup)
1.1：添加损伤起始准则 (Damage Initiation)

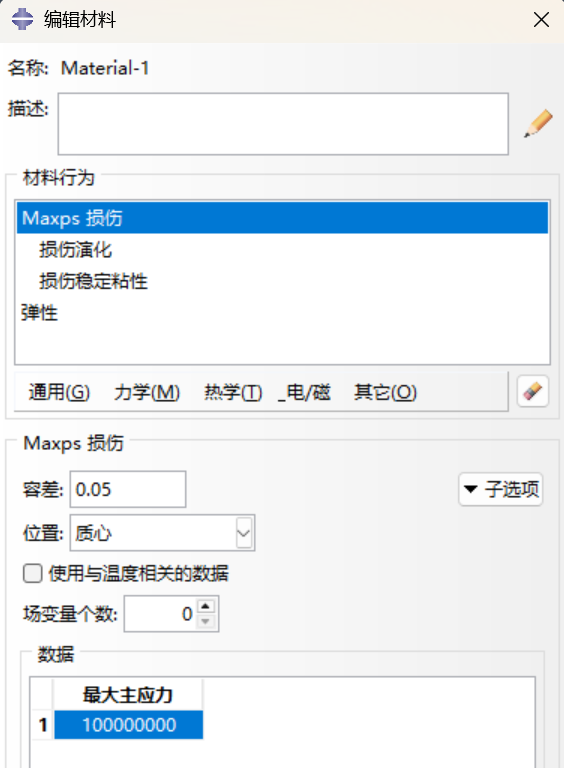

在 属性模块中为模型添加断裂和演化准则：选择Maxps Damage（最大主应力损伤）最大主应力 (Max Principal Stress)当单元承受的最大主应力达到该值时，Abaqus 将判定裂纹开始萌生。
1.2：设置损伤演化 (Damage Evolution)

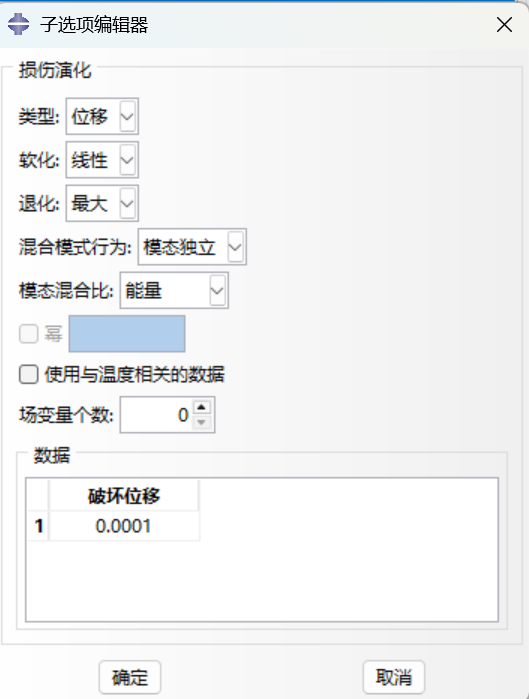

在 Maxps 损伤面板的右下角，选择位移 (Displacement)控制的损伤演化。破坏位移 (Failure Displacement): 在数据表中输入 0.0001。这代表材料从损伤起始到完全失去承载力（即单元物理断开）所需的局部张开位移。
1.3：设置损伤稳定粘性 (Damage Stabilization)
粘性系数用于克服断裂瞬间的刚度突变，帮助模型更好地收敛。可以看cohesive接触那篇文案，对粘性系数有详细说明
2. 定义 XFEM 裂纹 (XFEM Crack Definition)

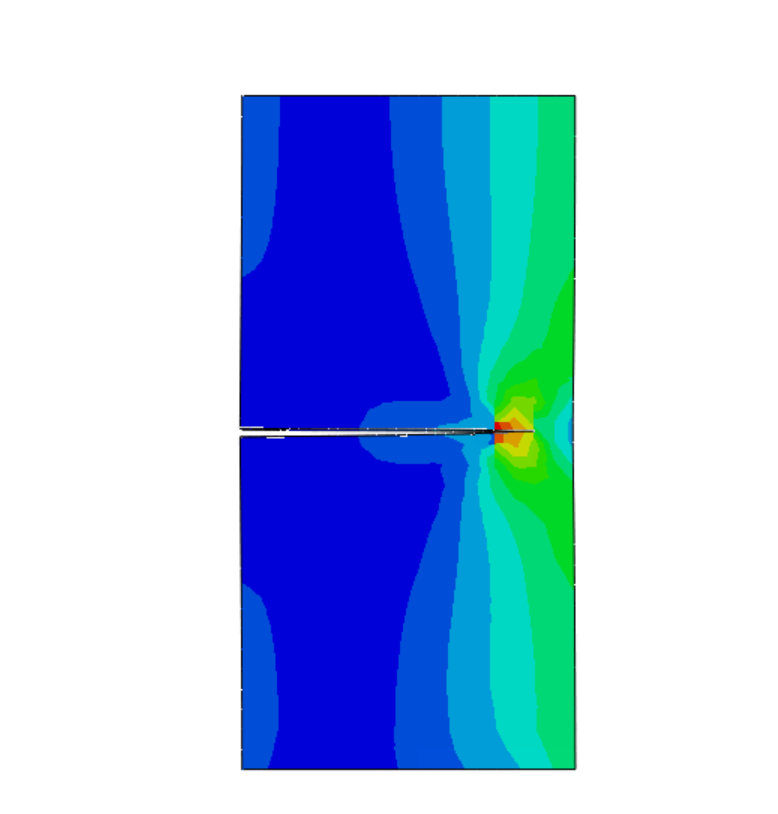

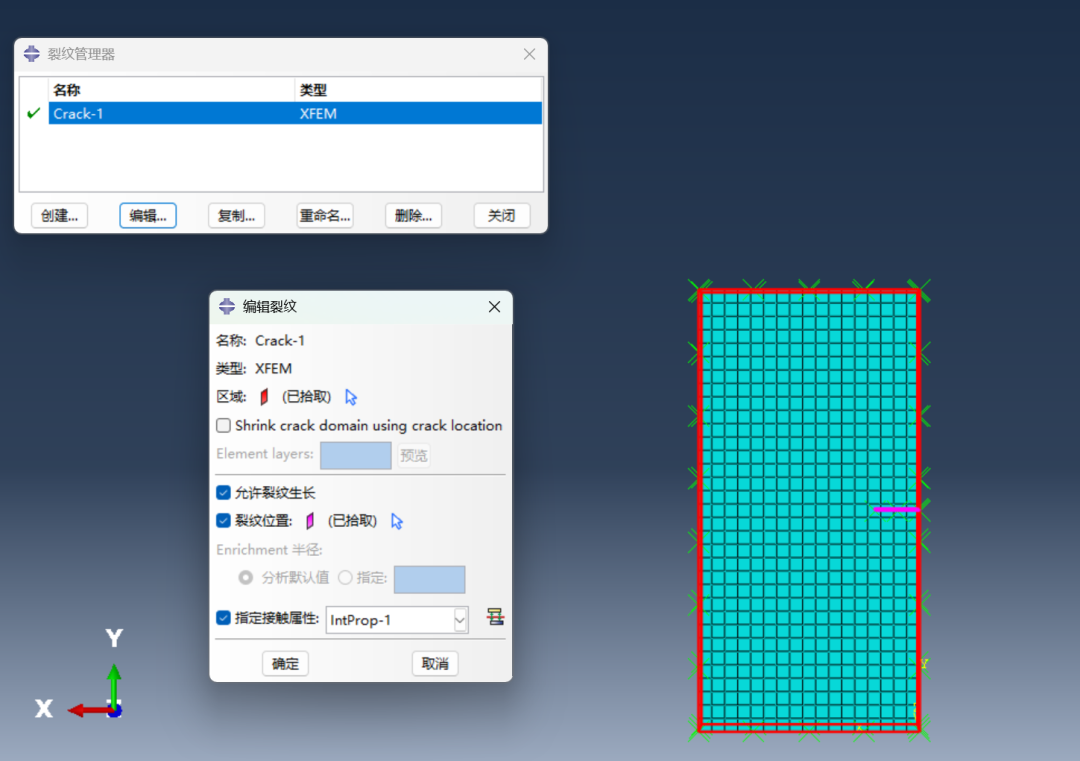

在 Interaction（相互作用）模块中，将上述材料行为与几何区域绑定，并指认裂纹位置，指定接触属性 (Specify contact property):勾选此项，选择 intProp-1。这指定了裂纹面一旦张开后，如果再次闭合发生挤压时所遵循的法向或切向接触力学行为。提交作业后会有如图所示的断裂效果
四、三个让传统有限元绝望的顶级场景
下面这三个场景，是 XFEM 真正拉开技术代差的地方。用传统 Cohesive 或节点释放法去硬刚，不是算不出来，就是算出来也不敢信。
场景一：航空发动机涡轮叶片——疲劳裂纹的“自由漫步”
高温合金叶片在离心力、热应力和气动载荷下，裂纹会从气膜孔或叶根微缺陷处萌生，然后沿着完全无法预设的三维路径扩展。工程师最怕的，是裂纹拐进榫头根部——那直接就是灾难。
传统方案有多痛？你必须在整个叶片实体网格中，手工铺设大量零厚度 Cohesive 单元。裂纹只要稍微偏离你的假设方向，计算就失真；如果加密到足够随机的路径，模型规模直接爆炸。

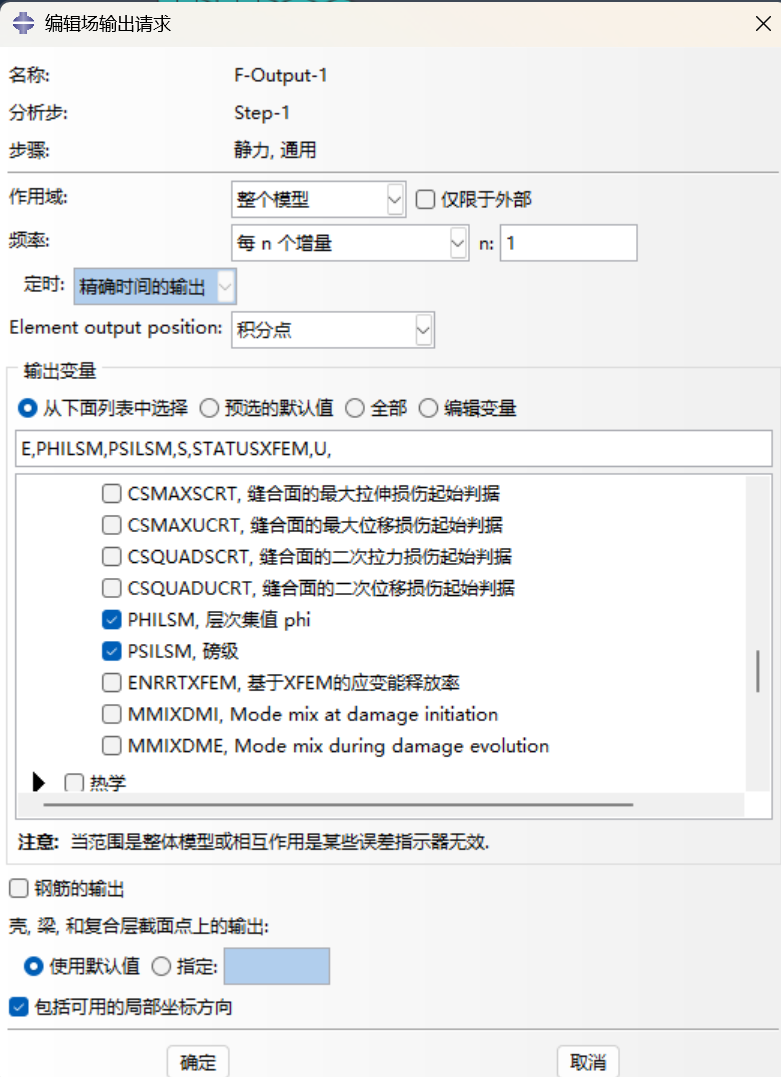

XFEM 的碾压：用一整个 C3D8R 六面体网格画完叶片，定义最大主应力损伤准则（MAXPS）和基于能量的损伤演化。分析开始后，裂纹在应力集中区自动萌生，顺着复杂应力场自由拐弯、分叉。后处理中打开 PHILSM 和 PSILSM
你能亲眼看到裂纹面像一张幽灵般的等高面，完全无视网格线，精确切过实体的每一处。
场景二：汽车挡风玻璃鸟撞——从一点炸开的蛛网状碎裂
鸟撞试验是标准的安全性设计工况。玻璃在毫秒级冲击下，会从撞击点向四周辐射出几十条裂纹，且裂纹会分叉、会在大变形下重新接触。
XFEM 的优势：一个完整的玻璃板实体网格，配合显式动力学分析步。撞击瞬间，单元应力触发损伤起始判据，裂纹在 Level Set 的控制下呈放射状自由推进。Abaqus 自动生成的内部接触面，能模拟碎片之间的挤压与摩擦，最终呈现出的碎裂形态与高速摄影试验高度吻合。更关键的是，你不需要为一个鸟撞工况画哪怕一条预置裂缝。
场景三：页岩气水力压裂——天然裂隙与人工裂缝的“对话”
非常规油气开采中，高压液体会撑开岩层，人工裂缝在扩展过程中经常会“撞上”天然裂隙，然后转向、偏折甚至停止。
XFEM 的优势：XFEM 加上孔压-应力耦合可以做到：在一个宏观的岩层模型里，用 LEVEL SET 方法同时追踪多条裂缝的前缘。当人工主裂缝遇到预设或随机分布的弱面时，PHILSM 场会实时更新，裂纹可以自然“选择”最有利的能量方向转向。这为压裂优化设计和微震监测解释，提供了一种无需动态重新剖分网格的连续模拟能力。
五、 实战避坑：XFEM 的不收敛性
XFEM 听起来简直是完美的神器，但天下没有免费的午餐。如果你直接上手算，大概率会死得很惨。以下是两个最致命的坑与解法：
1. 极度脆弱的收敛性
既然 XFEM 允许单元被直接切开，意味着刚度矩阵的跃变比 Cohesive 还要剧烈。如果步长设置不合理，就会不收敛。
必须在 Damage Stabilization 中开启合理的粘性正则化 (Viscous Regularization)，如之前的设置，同时，在 Step 设置中，将初始增量步调到 10^-10甚至更小，给求解器足够的反应时间来处理刚度突变。
2. 接触算法冲突
如果你在模型外部还定义了极其复杂的通用接触（General Contact），或者存在极端的自接触挤压，Abaqus 会因为“不知道该听哪个接触方程的”而直接报错。
尽量简化 XFEM 区域周围的外部接触。如果非要用，必须在接触属性中精确设置 Contact Initialization，并适当放宽穿透容差，罚刚度（Penalty stiffness）。
