SW E | 节省 50% 空间：详解多层端子的关联与层级管理





根据官方教材逻辑，多层端子在原理图中不需要合并为一个复杂的符号，而是可以使用多个独立的端子符号来标识。

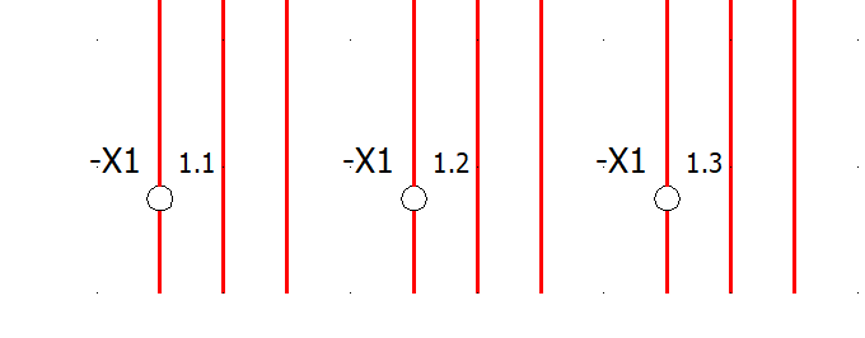

1. 放置符号： 在原理图中分别放置代表不同回路的端子符号。



2.建立关联： 选中这些符号，在属性中将它们指向同一个设备代号（如 -X1:1）。









1. 自动分配：
         如果你已经为该端子分配了带有层级定义的厂家型号（例如一个三层端子型号），SOLIDWORKS      Electrical 会根据放置顺序，自动将原理图符号分配到各个可用层

   （Level 0, Level 1, Level 2...）。

2. 进入端子排管理器进行微调：
         如果自动分配的顺序不符合接线习惯，工程师可以手动干预：

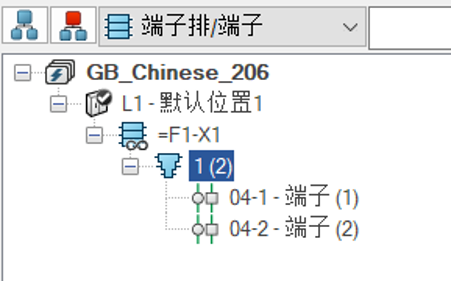

   ---操作路径： 右键点击端子排，进入 【端子排管理器】。

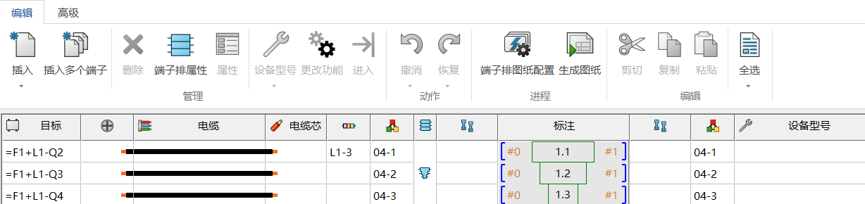

   ---层调整： 在管理器界面中，你可以直观地看到每个端子号下包含的层级结构。通过简单的拖拽或“目标层”选择，即可重新定义符号与物理层之间的对应关系。

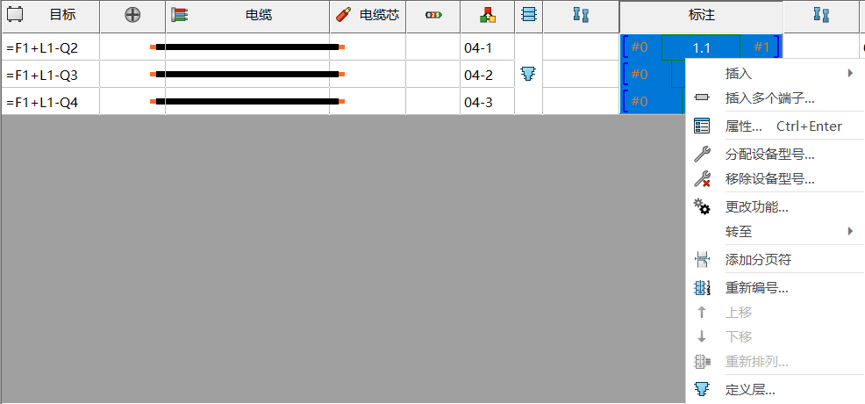

右键选中可以定义端子层数图



三、 为什么这种管理方式至关重要？

1. 空间利用最大化：
         通过多层端子替代多个单层端子，可以在导轨上节省大量空间。在 3D 布局中，软件会根据这一层级关联，准确计算端子排的物理长度。

2. BOM 清单的唯一性：
         虽然原理图中出现了三个符号，但由于它们关联到了同一个设备，BOM 清单中只会统计为一个物理零件。这彻底杜绝了物料多算、漏算的风险。

3. 接线逻辑的严谨性：

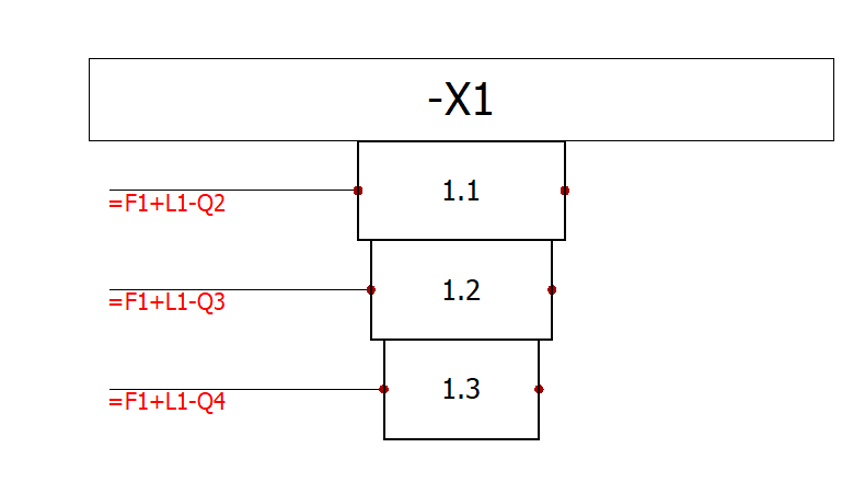

         在生成端子图表时，多层端子会以堆叠的形式清晰展现每层的接线目标（柜内/柜外），直接指导生产端的准确接线。



在 SOLIDWORKS Electrical 中处理多层端子的标准流程为：放置多个符号 -> 关联至同一设备标签 -> 在端子排管理器中确认层分配。 这一流程充分体现了“数据驱动图形”的设计思想，既保留了原理图的易读性，又保证了物理属性的真实性。
