从六蓝水库险情说起：大坝失稳不是一瞬间
面对这样的新闻，公众最容易记住的是几个强烈画面：水库、缺口、洪水、转移群众。但对工程师来说，更值得追问的是另一个问题：
一座大坝从“承受洪水”走向“出现险情”，中间到底经历了什么？
大坝失稳，往往不是一个突然发生的瞬间，而是一条逐渐累积、不断放大的风险链条。水位上涨、渗流增强、孔隙水压力升高、坝体强度下降、局部冲刷、缺口扩展……这些过程有些发生在坝体表面，有些则隐藏在坝体内部。
而有限元仿真要做的，正是把这些肉眼看不见的过程，转化成可以计算、可以显示、可以比较的工程信息。
从六蓝水库险情看见：溃坝往往不是“突然发生”
六蓝水库险情之所以引发关注，是因为它把一个平时不容易被公众感知的问题推到了眼前：水库大坝在极端天气面前，并不是一个静止不变的结构。
平时看上去稳定的大坝，实际上始终处在水压力、土体自重、渗流、温度、沉降、运行调度等多种因素共同作用之下。正常工况下，这些因素处于可控范围内；一旦遇到持续强降雨、库水位快速抬升、泄洪压力增大，原本相对平衡的系统就可能被打破。

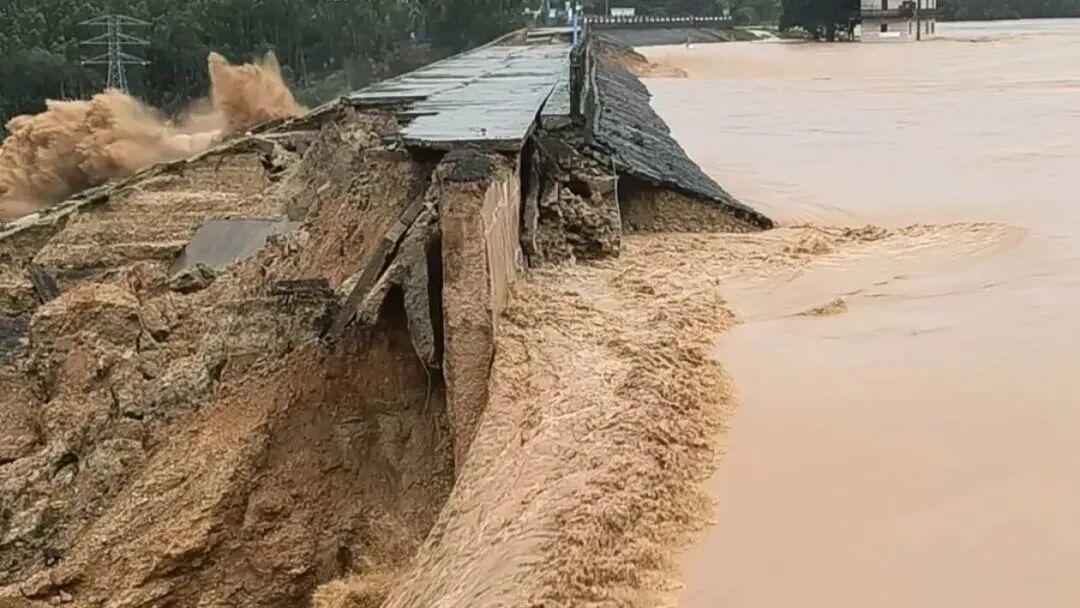

新闻中常见的“坝体出现缺口”，是公众能够看到的结果。但从工程角度看，缺口并不是风险的起点。它更像是风险链条发展到一定阶段后的外部表现。
在缺口出现之前，可能已经发生了许多隐蔽变化：坝体内部水位线抬升，局部孔隙水压力升高，下游坝坡抗剪强度下降，坝肩或坝基薄弱部位出现集中渗流，坡面开始被水流冲刷。它们不一定会马上造成整体破坏，但会一步步削弱大坝的安全余量。
因此，讨论水库险情时，不能只盯着最后的缺口。更重要的是理解：缺口出现之前，坝体的安全储备是如何被逐渐消耗的。
这也是有限元仿真能够发挥作用的地方。它不是用来替代事故调查，更不是根据新闻画面直接判断事故原因；它真正的价值，是帮助我们理解大坝失稳背后的力学过程。
从漫顶到缺口：大坝失稳通常是一条连续演化链
在公开报道中，六蓝水库、云表水库被描述为出现“漫顶及缺口情况”。 这两个词很关键，但它们并不是同一个概念。
漫顶，是指库水位超过坝顶或局部坝顶高程，水从坝顶越过。对于土石坝而言，漫顶是非常危险的工况。因为土石坝主要由土料、砂砾料、堆石料等材料构成，其下游坡面如果长时间承受高速水流冲刷，就可能发生沟蚀、塌落和局部破坏。
缺口，则意味着坝体某个局部已经被冲开或破坏，形成了泄流通道。一旦水流集中通过这个通道，局部流速会继续增大，冲刷能力也会进一步增强。缺口可能由小变大，破坏范围可能迅速扩展。

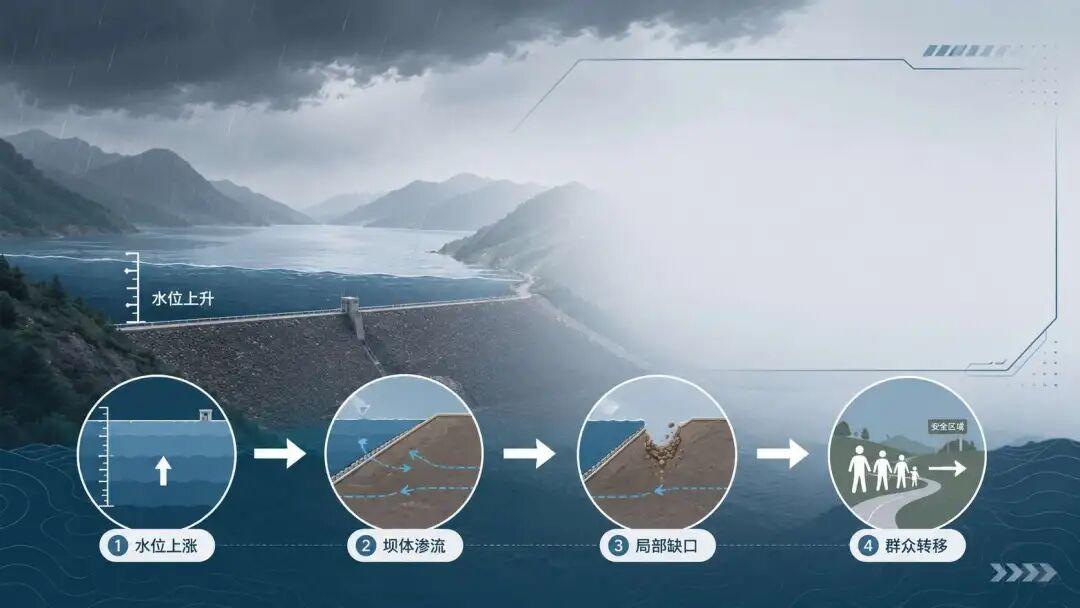

如果把大坝失稳看成一个过程，它通常可以被概括为这样一条链条：

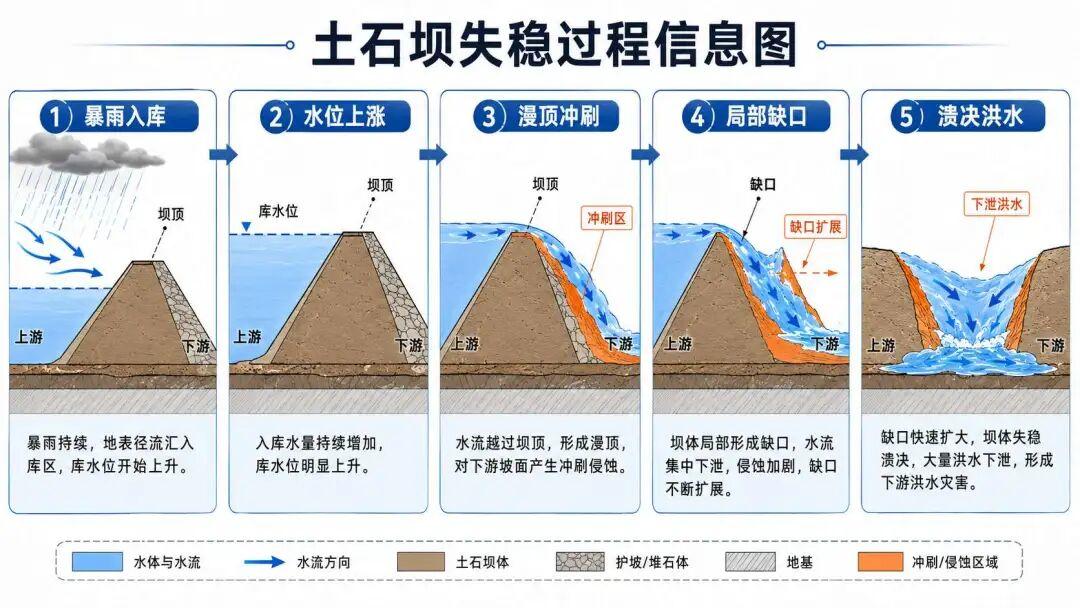

强降雨持续输入，上游来水增加； 库水位快速上涨，泄洪压力增大； 水位逼近甚至超过坝顶，发生漫顶； 水流冲刷坝顶和下游坝坡，形成局部薄弱区； 局部薄弱区被进一步掏蚀，出现缺口； 缺口扩大，库水集中下泄，形成更严重的溃决过程。
这条链条中，真正危险的是“正反馈”。
水越高，压力越大； 压力越大，渗流越强； 渗流越强，土体越容易软化； 越软化，越容易变形； 越变形，越容易形成薄弱通道； 通道一旦形成，水流又会进一步扩大破坏。
这就是为什么大坝失稳往往不是线性发展的。它前期可能比较缓慢，后期却可能突然加速。
公众看到的是“突然出现缺口”，工程师关心的是“为什么这个位置会先出现缺口”。前者是结果，后者才是机理。
看不见的危险：渗流、孔压与坝体强度衰减
大坝最容易被忽视的危险，往往不是发生在表面，而是发生在内部。
对于土石坝来说，水并不是只作用在坝体外侧。水会沿着坝体孔隙、坝基覆盖层、坝肩接触带、裂隙或局部薄弱通道发生渗流。只要有水头差，就会有渗流；只要渗流路径不理想，就可能产生局部风险。
关于大坝渗流和内部侵蚀的技术文件指出，对渗流、内部侵蚀及相关潜在失效模式的识别、评估和监测，是大坝安全管理中的重要内容。
这里需要理解一个岩土工程中的核心概念：有效应力。
土体的强度并不只是由“土有多重”决定，而是由土颗粒之间真实传递的接触力决定。当孔隙水压力升高时，水会“托住”一部分土颗粒，使颗粒之间的有效接触力降低。结果就是，土体抗剪强度下降，坝坡更容易出现滑动、剪切变形或局部失稳。
这也是为什么大坝外表看起来完整，并不代表内部一定安全。
在强降雨或高水位工况下，坝体内部可能出现几类风险：

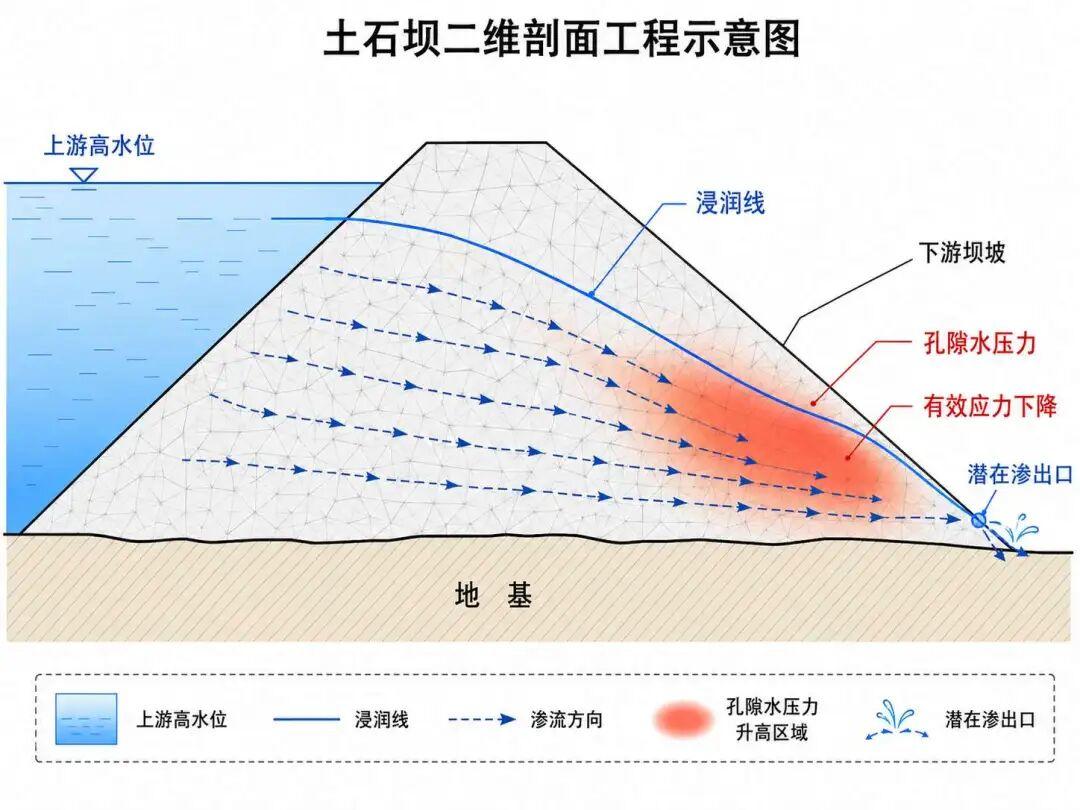

浸润线抬升。浸润线可以理解为坝体内部被水浸润区域的边界。它抬得越高，下游坝坡饱和范围越大，稳定性越容易下降。 孔隙水压力升高。孔压升高会降低有效应力，削弱土体抗剪强度，是坝坡失稳的重要诱因之一。 渗透坡降增大。如果局部水流通道过于集中，可能带走细颗粒，造成内部侵蚀，进一步形成管涌或渗透破坏。 排水或反滤系统失效。如果排水体不畅、反滤层失效，坝体内部水无法顺利排出，局部水压力会持续累积。
这些过程肉眼很难直接看到。但在有限元模型中，它们可以变成一张张云图：水头云图、孔压云图、渗流矢量图、塑性区云图、位移云图。
换句话说，有限元仿真不是为了“看起来高级”，而是为了回答一个非常现实的问题：
坝体内部到底哪里正在变危险？
有限元仿真能做什么：把失稳过程“可视化”
有限元仿真可以把一座大坝拆分成大量小单元，通过计算每个单元的应力、应变、位移、孔压和渗流状态，来判断整体结构在不同工况下的安全状态。

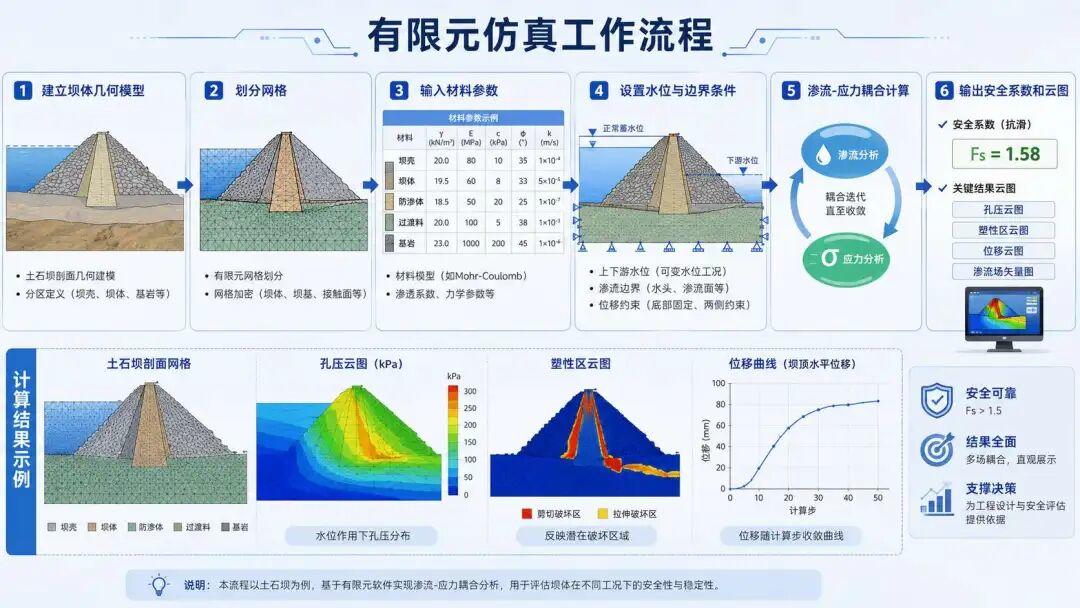

如果以一座典型土石坝为例，一个基础的有限元分析流程通常包括以下几个步骤。
建立坝体剖面模型。模型中可以包括坝体填筑料、心墙、防渗体、反滤层、排水体、坝基覆盖层和基岩。 输入材料参数。包括重度、弹性模量、泊松比、黏聚力、内摩擦角、渗透系数等。不同参数会直接影响计算结果。例如，渗透系数越大，水在坝体内流动越容易；黏聚力和内摩擦角越低，土体抗剪能力越弱。 设置水位和边界条件。可以设置正常蓄水位、设计洪水位、接近坝顶水位、快速涨水、快速降水等工况。不同水位条件下，坝体内部的孔压和应力分布会发生明显变化。 进行渗流-应力耦合分析。这一步是理解大坝失稳非常关键的地方。因为水不仅产生水压力，还会改变土体内部的有效应力。单纯看结构受力不够，单纯看水流也不够，必须把两者结合起来看。 进行稳定性分析。工程上常用强度折减法来分析边坡稳定性，也就是逐步降低土体强度参数，直到模型出现失稳迹象，从而得到安全系数。美国陆军工程兵团的边坡稳定手册明确将土坝、堆石坝等边坡的静力稳定分析纳入其适用范围，并对稳定分析方法、条件和局限进行了说明。
有限元仿真最终可以输出几类很有传播价值的结果。
浸润线变化图。它能告诉我们，在水位升高后，坝体内部被水影响的范围如何扩大。 孔隙水压力云图。它能显示哪些区域孔压升高，哪些位置有效应力正在下降。 位移云图。它能显示坝顶是否沉降、下游坡是否外鼓、局部变形是否集中。 塑性区云图。塑性区可以理解为土体已经进入明显非弹性变形的区域。如果塑性区逐渐贯通，就意味着潜在滑动面可能正在形成。 安全系数曲线。比如可以画出“库水位升高—安全系数降低”的关系，让读者直观看到：安全不是一个绝对值，而是随着工况变化不断变化的。
这类仿真图最大的意义，是让风险从“经验判断”变成“可视化判断”。
以前我们可能只能说：“水位太高了，坝坡可能危险。” 有了仿真，我们可以进一步说：“在这个水位下，下游坝坡中下部孔压升高，塑性区开始集中，安全系数明显下降”。
