HyperMesh 几何简化仿真建模技巧
HyperMesh作为主流CAE前处理软件，可在不影响仿真精度的前提下完成几何清理与简化，优化模型拓扑、提升网格质量与建模效率。本文结合工程实操，精简讲解其几何简化原则、预处理流程、核心技巧与校验规范，为结构仿真建模提供实用参考。
一、几何简化核心原则与意义
几何简化并非盲目删改模型，需遵循三大核心原则：一是精度优先，保留受力区、应力集中区、装配配合面等核心特征，删除非功能性工艺结构；二是适度精简，依据网格尺寸设定简化阈值，杜绝过度简化导致模型失真；三是拓扑完整，保证模型几何连续、封闭，规避破面、悬空边等缺陷。
CAD工艺模型的冗余细小特征不会影响结构整体刚度与应力分布，但会迫使网格细化，产生大量低质量单元。通过HyperMesh几何简化，可有效精简模型、优化网格规整度，减少整体单元数量，降低求解器运算压力、缩短仿真周期，同时统一建模标准，提升模型复用性与仿真结果可靠性。
二、模型预处理：导入与缺陷排查
预处理是几何简化的基础，可有效规避建模失误，保障后续简化质量。
HyperMesh支持STEP、IGS、STL等主流CAD格式导入，常规模型采用默认精度，精密小件可适当提升导入精度，减少碎面、缝隙等导入缺陷。导入后切换至拓扑显示模式，直观识别自由边、重叠边等拓扑问题，为后续清理简化提供依据。
利用F4测量工具统计微孔、圆角、细筋等细小特征尺寸，确立简化阈值。工程通用标准：尺寸小于最小网格尺寸1/3的非受力特征，均可简化删除。同时通过软件自动清理工具，提前删除冗余碎面、合并重合边线、填补细微缝隙，完成基础拓扑优化。
三、核心几何简化实操技巧
HyperMesh几何简化核心依托Geom>Defeature模块，搭配拓扑编辑工具，可高效完成各类冗余特征简化，核心实操技巧如下：
一是微孔批量简化。非受力、非装配的细小通孔、盲孔是网格细碎的主要诱因，通过Pinholes功能，全选模型曲面后设置最大删除孔径，自动筛选并一键清除微孔，软件自动重构曲面，保留关键装配孔、受力孔即可。
二是批量去除冗余圆角。非应力区过渡圆角可通过Surf Fillets功能批量处理，设置圆角半径阈值后自动识别、移除细小圆角并重构边线。复杂交错圆角可采用拆分曲面、手动删除修补的方式处理，规避自动简化失败问题。
三是冗余特征一键清理。针对模型刻印、细筋、小型倒角、薄壁凸台等特征，使用Auto Cleanup工具，勾选对应简化选项并设置尺寸阈值，可批量压制、删除非功能性特征，适配模型整体快速精简场景。

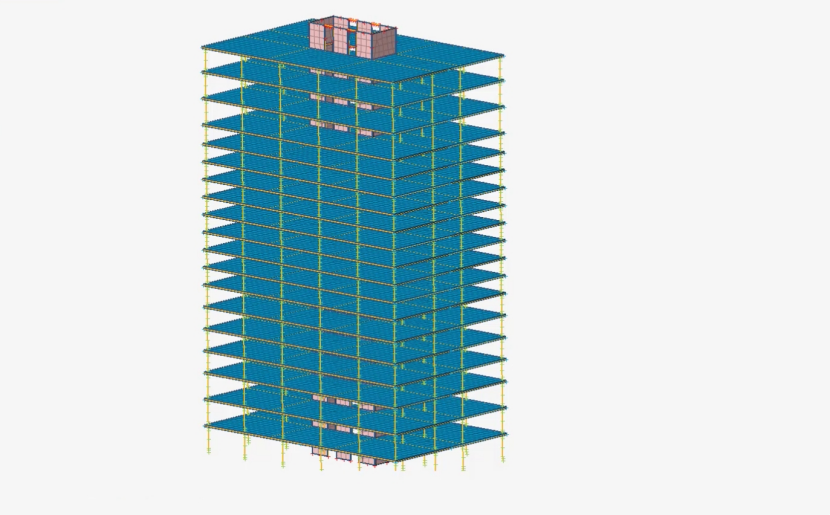

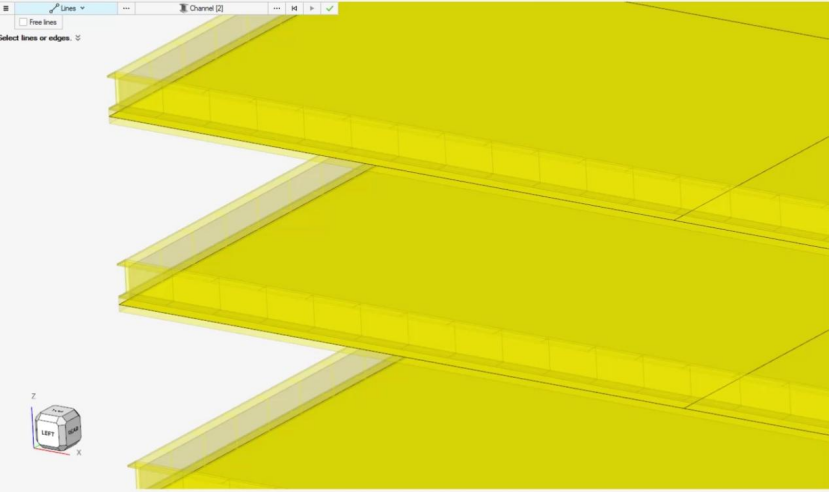

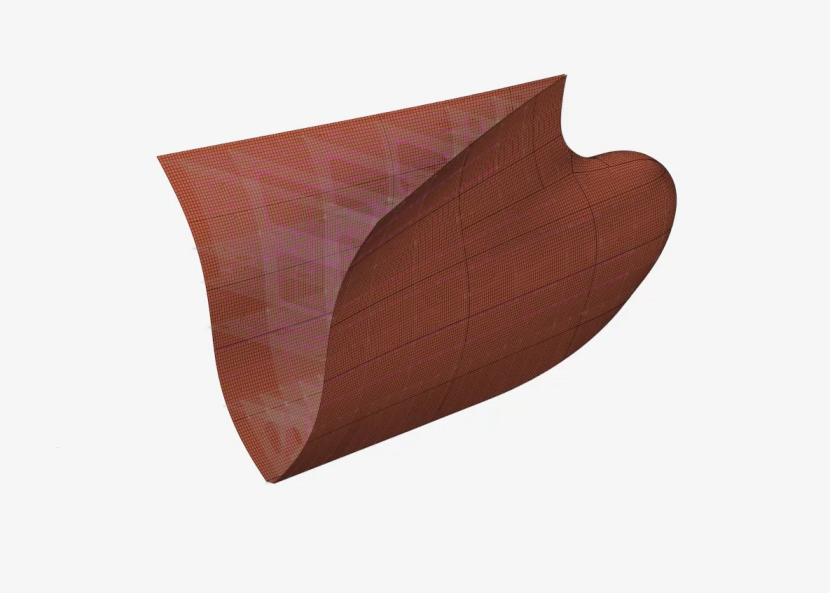

四是曲面拓扑规整优化。针对狭长、扭曲、细碎拼接曲面，通过Merge合并完整曲面、Split拆分畸形曲面、Suppress压制多余边线，优化模型拓扑结构，适配高质量四边形网格划分需求。
五是薄壁中面专项简化。钣金、薄壁件建模需先完成微孔、圆角、细凸台简化，再抽取中面，可有效避免中面偏移、缺失、网格扭曲等问题，通过规整曲面拓扑大幅提升中面网格质量。
四、复杂模型疑难处理方案
针对复杂交错结构、微小断连等自动简化难以处理的问题，需采用精细化手动适配方案。对于筋条、圆角、孔位交错叠加的复杂结构，采用分步简化思路：先删最小尺寸特征，再处理圆角、凸台，每步操作后及时校验拓扑完整性，修补曲面与边线缺陷，逐步完成模型精简。
针对CAD转换产生的微米级缝隙、曲面断连，通过Edge Fill、Surface Fill工具填补空缺，缝合微小断边，保障模型拓扑连续，避免网格划分中断、产生悬空节点。
超阈值的大型装饰、非受力工艺特征，可人工判断选择性删除并修补曲面；应力集中区、装配核心特征禁止简化，平衡模型精简与仿真精度。
五、简化后校验与建模规范
简化完成后需标准化校验，确保模型质量达标。通过拓扑模式全局检查，消除自由边、破面、重叠面等缺陷；校验核心结构尺寸，避免关键特征误删；预览网格划分效果，杜绝畸形单元、网格断层问题。
建模需统一简化尺寸阈值，适配不同仿真场景：静力仿真可适度精简，动力学、疲劳仿真需保留关键过渡特征，避免影响动态响应与疲劳计算结果，同时留存操作日志，方便模型复盘复用。
HyperMesh几何简化的核心是去冗余、保核心、优拓扑。依托批量简化、拓扑规整、专项优化等实操技巧，搭配预处理、分步处理、事后校验的完整流程，可高效解决CAD模型几何冗余、拓扑缺陷等问题。建模中需结合仿真工况把控简化尺度，平衡效率与精度，构建高质量有限元模型，为精准仿真计算筑牢基础。
