高压管道AIV声致振动机理与工程治理关键技术

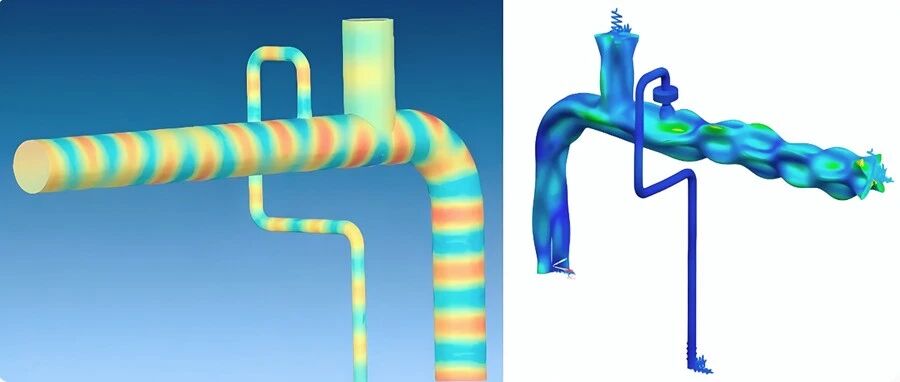

引言YIDUOTECH声致振动（AIV）是高压流体管道系统中由节流元件诱发、声波传播驱动、薄壁壳体响应放大并最终导致局部高周疲劳失效的典型流固耦合问题，广泛存在于石油化工、电力、油气长输等工业场景。本文从线性声学理论、管道声模态传播、薄壁圆柱壳响应及局部应力放大机制出发，系统阐述AIV的产生与失效机理，并基于“源强—传播可达性—最匹配—薄弱点”工程逻辑，提出可落地的治理框架与实施重点，为管道结构完整性管控提供理论与技术支撑。 AIV核心机理与理论基础AIV的本质是高压降节流元件将稳态压能转化为宽频动态压力脉动，以声波形式在管内传播并与管壁耦合，在结构不连续处形成高频循环应力，引发疲劳开裂，理论核心为线性声学与薄壳振动。在线性小扰动假设下，管内流体经线化推导可得波动方程，说明AIV激励以声波形式传播。圆管声场可分解为横向模态与轴向传播因子，轴向波数虚实决定模态可传播（cut-on）或近场衰减（cut-off）；低频平面波可远距离传输，高阶模态低于截止频率则快速衰减。管道作为薄壁圆柱壳，受动态压力激励产生多向耦合振动，径向位移是弯曲应力与膜应力的主要来源。结构响应强弱并非仅由激励幅值决定，核心取决于压力场与局部振型的空间重叠度，这也是AIV呈现高频、局部、小位移、高应力特征的根本原因。 图1 声致振动示意图 ✦AIV失效特征与风险位置✦✦AIV失效具有显著的局部性与隐蔽性，其典型特征为：✦✦激励源集中：控制阀、泄放阀、孔板等节流元件为主要声源，压降越大、湍流越强，激励越显著。传播具有选择性：低频平面波为主传播模态，高阶模态贡献集中于近场。响应呈峰值放大：在几何与刚度突变处，易形成声学—结构耦合共振，应力急剧放大。失效为高周疲劳：高频、小位移、局部高应力，裂纹优先出现在应力集中部位。工程高风险位置集中于结构不连续区：支管连接处、焊缝根部、支管座、补强板边缘、支撑焊脚等，因刚度突变、应力集中，成为AIV主要失效点。 图2 支管焊缝失效案例图 工程治理核心逻辑 现场治理应脱离纯模态传播判断，聚焦能量传递与响应放大链条，遵循四维度优先级判断：01源强：判定节流元件是否产生足够强的动态压力，决定治理必要性。02传播可达性：判断危险声波能否传播至目标区域，决定风险范围。03最匹配程度：评估激励与局部结构在频率、空间分布、作用位置、边界条件上的耦合一致性，决定响应放大水平。04局部脆弱性：识别焊缝、支管等薄弱位置，决定失效概率。传播仅为必要条件，匹配放大与薄弱点耦合才是失效充分条件。治理目标不是消除所有振动，而是抑制局部应力峰值。YI DUOAIV工程治理技术体系Part.1源头抑振技术 优化阀门内流道结构、采用多级降压与低噪声节流方案，降低湍流强度与压力脉动幅值，从根源削减声源强度，为最高优先级治理手段。Part.2传播路径与匹配性调控 通过调整支管长度、管道跨距、局部结构几何参数，破坏声学模态与结构模态的耦合条件，避免共振放大；改变边界约束，降低局部响应增益。Part.3局部结构抗振强化 对高风险部位采用增厚管壁、优化支管过渡形式、增设补强结构等措施，降低应力集中系数，提升高周疲劳寿命。Part.4测试验证与闭环管控 采用振动频谱、动态应力测试进行治理前后对比，确认应力峰值与振动幅值达标，建立从诊断、设计、实施到验证的全流程管理机制。 图3 AIV工程治理示意图 结论AIV是节流声源—导管传播—薄壳响应—局部疲劳的系统性流固耦合问题。理论上以线性声学与圆柱壳振动为基础，区分可传播模态与近场衰减模态。工程上以“源强—传播可达性—最匹配—薄弱点”为核心逻辑，聚焦局部响应放大与应力控制。治理应坚持源头削减、路径调控、局部强化、验证闭环的技术路线，精准定位热点区域并实施靶向治理，保障高压管道系统长期安全稳定运行。来源：懿朵科技
