论文方法解读：DEM-CFD（离散元方法-计算流体动力学）气固两相流耦合仿真范例

1月前浏览557

对于广大从事复杂机械设计的工程师、齿轮传动研究者或是刚入坑 ANSYS 的初学者而言，我们时常会面临一个令人头疼的困境：在对一些包含离散颗粒和复杂高速气流的复杂工况（如气力输送、流体搅拌甚至齿轮传动的油雾润滑）进行数值模拟时，单纯依靠单相的流体动力学（CFD）或者固体结构力学（FEA），根本无法真实还原颗粒与气流的交互过程。仿真模型要么“无法收敛”，要么“精度虚高”，在实验室里调好的参数，一旦投入真实复杂的工程现场，瞬间被不确定性击得粉末性骨折。这种“仿真与现实脱节”的刺痛感，正是推动 CAE 仿真工具由单物理场向多物理场联合仿真演进的动力。近期，由河北农业大学王家忠教授团队等发表的精量播种机研究成果，为我们提供了一个基于 DEM-CFD（离散元方法-计算流体动力学）气固两相流耦合仿真的范例。研究的是现代农业高速播种机的气压排种结构设计，但其展现出来的多相流参数耦合优化、响应面边界设计以及离散体受力平衡解析方法，其底层逻辑与齿轮传动的润滑流场、高速旋转件的离散介质交互以及机械结构的多参数协同设计如出一辙，对于我们使用 ANSYS 解决各种行业工程的共性痛点具有极高的参考价值。

一、真实工况的深水区：单物理场的局限与多物理场的突破

现代机械设计正走向“高密度、高精度、高速化”的全新范式。通过将处理流体行为的 ANSYS Fluent 系统（即 CFD，计算流体动力学）与处理物料碰撞行为的 EDEM（即 DEM，离散元方法）进行深度气固两相流双向耦合（基于 Hertz-Mindlin (no slip) 接触力学模型），仿真不仅能实时捕捉宏观的压力云图，还能微观到解析出任意一粒离散颗粒在极短时间（纳秒级）内的位移速度和三维受力矢量。

二、核心理论闭环：从不规则颗粒建模式到动力学受力平衡

要让 ANSYS 能够精准计算，首先需要解决“如何逼真还原不规则离散固体物料”以及“如何构建流-固机械界面的平衡方程”这两个核心难题。

1. 不规则种子的多球多重填充建模

在有限元分析中，规则圆球的物理接触参数往往是不准确的。研究团队针对黄淮海地区最具代表性两种玉米品种（黄金粮 MY73 和郑单 958），首先测量了它们的三维几何尺寸（长、宽、厚），并在 SolidWorks 中建立了三维几何模型在 EDEM 中采用了 Bonding 多颗粒联合填充法 进行了几何重构。

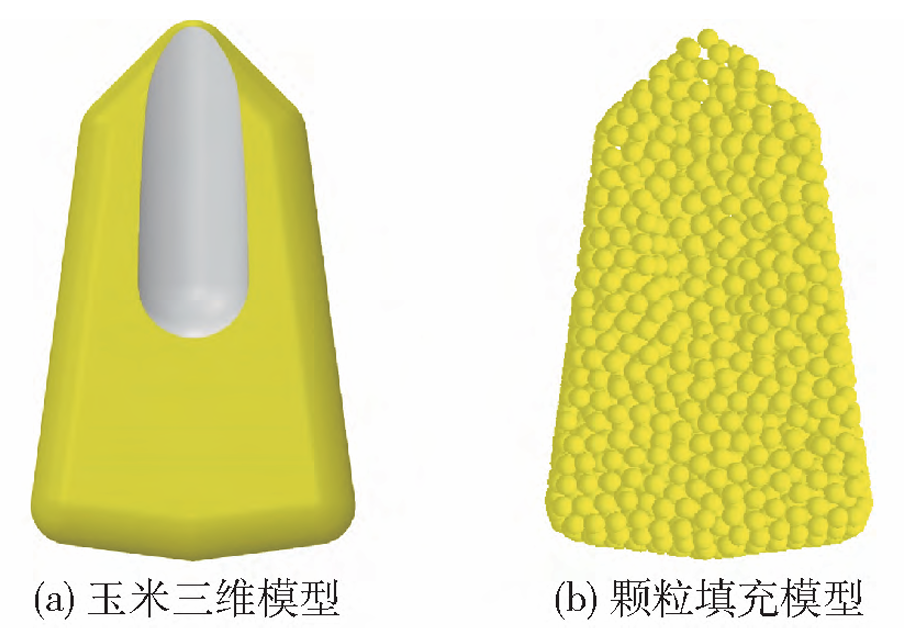

在下图中可以清晰观察到，左侧（a）是饱满且两端不对称的玉米三维外形模型，而右侧（b）则是通过数百个直径不等、具有复杂粘结性质的微小圆球颗粒进行多重密集叠加后的颗粒填充模型。这种填充机制最大限度地重现了种子表面的非刚性不规则接触，为后续真实的碰撞受力奠定了准确的边界条件。

。

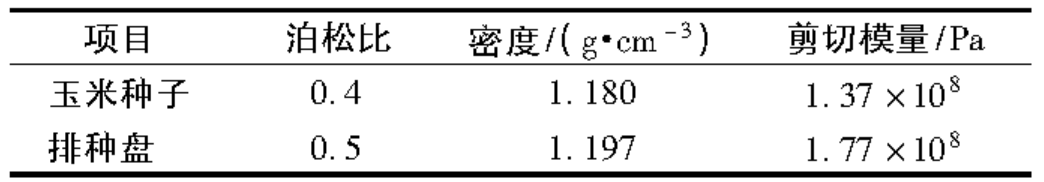

玉米种子和排种盘物理属性

2. 微观动力学受力平衡方程的构建

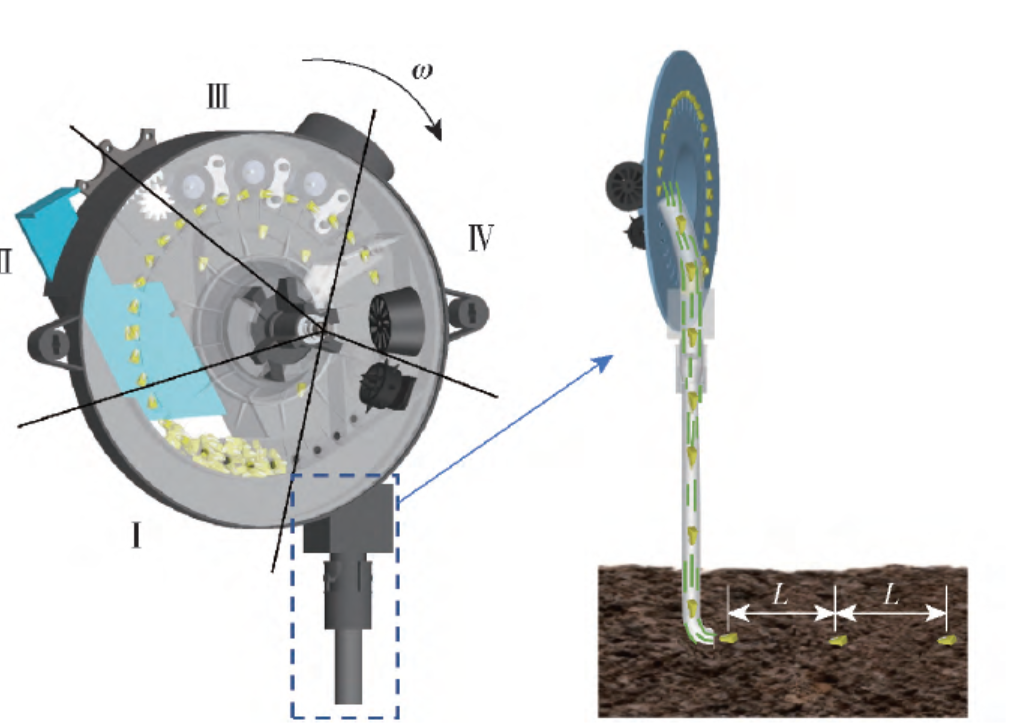

流固耦合不是盲目的试凑，必须基于扎实的力学推导。研究将离散种子在吸附盘上的运动分为了四个功能区：充种区（Ⅰ）、清种区（Ⅱ）、携种区（Ⅲ）以及投种区（Ⅳ）。

排种器工作过程

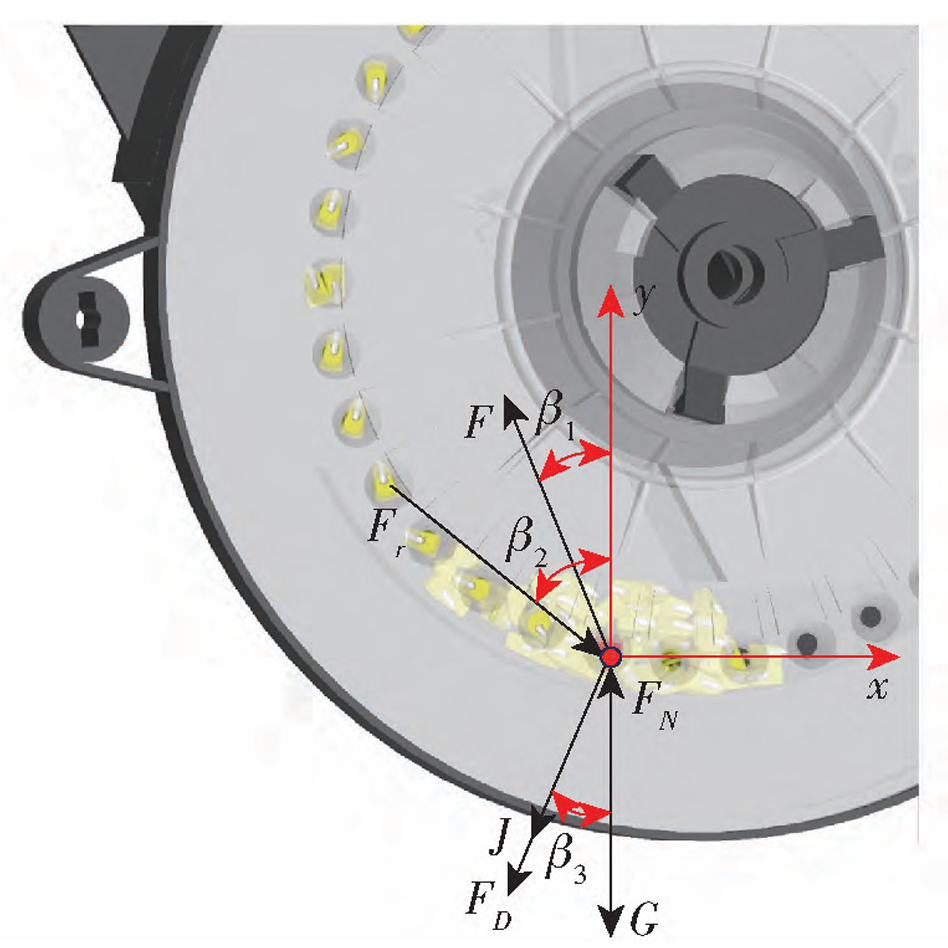

下图展示了充种过程（Ⅰ区）中玉米颗粒在气压、重力、离心力等多场交叉下的微观受力细节。通过受力图解可以明确推导出充种成功的临界条件平衡方程：

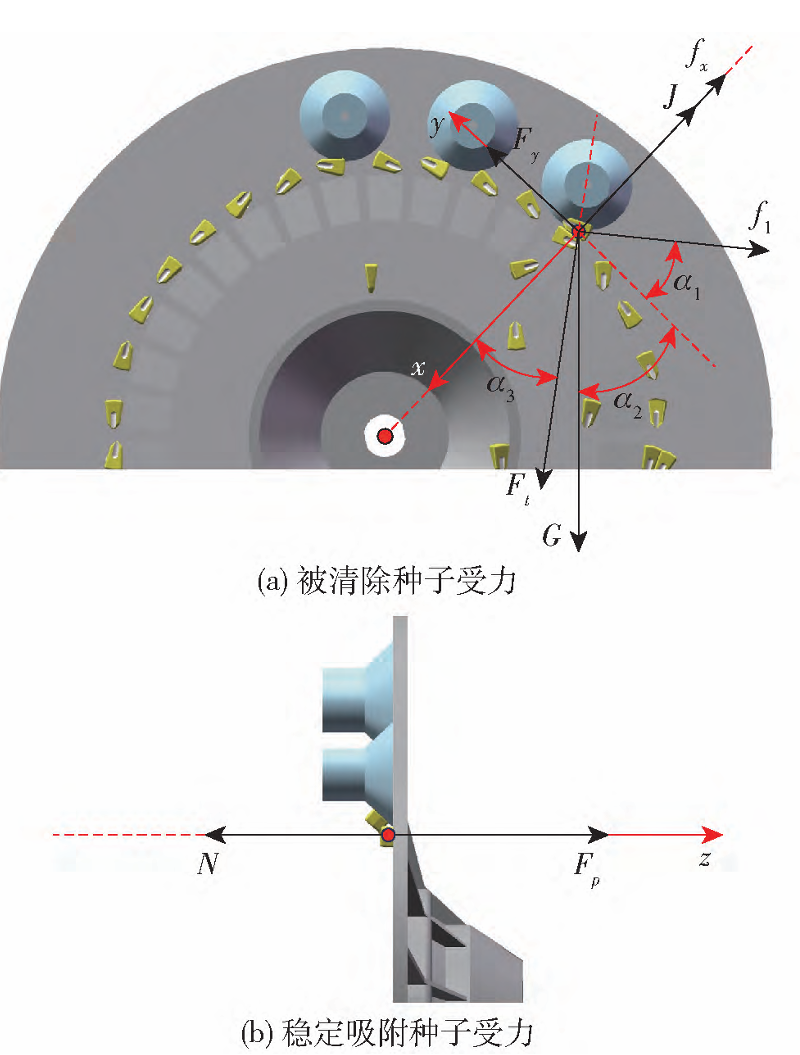

下图则重点展示了清种过程（Ⅱ区）的动力学平衡。在图 a（被清除种子受力）中，可以直观地看到清种轮的刮刀拨片对多余种子施加的切向碰撞力以及法向碰撞力，多余的种子在此剪切碰撞力下脱离平衡；而在图 b（稳定吸附种子受力）中，目标种子在吸附压强差产生的气动力作用下稳定抗衡外界碰撞。数学模型的闭环意味着：气压、进种流量和清种挡位间隙，是最终决定合格率（即单粒率）的最核心交互参数。

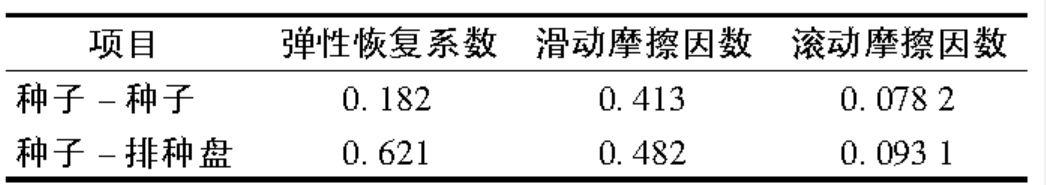

种子与种子、排种盘之间的接触参数

三、研究内容与仿真分析（结果模块化呈现）

基于上述受力机制，研究团队通过 Box-Behnken 响应面设计，以单粒率（合格率）为核心评价指标，对工作参数进行了多参数、全工况的深度优化。

模块 A：气流场网格划分与颗粒群初始速度演变

在 Fluent 中对排种器气动室进行结构网格划分，结合 EDEM 生成高密度动态颗粒群模型，设置流体时步为 1*10(-4)，固体时步为1*10（-6），执行非定常流固双向交互。

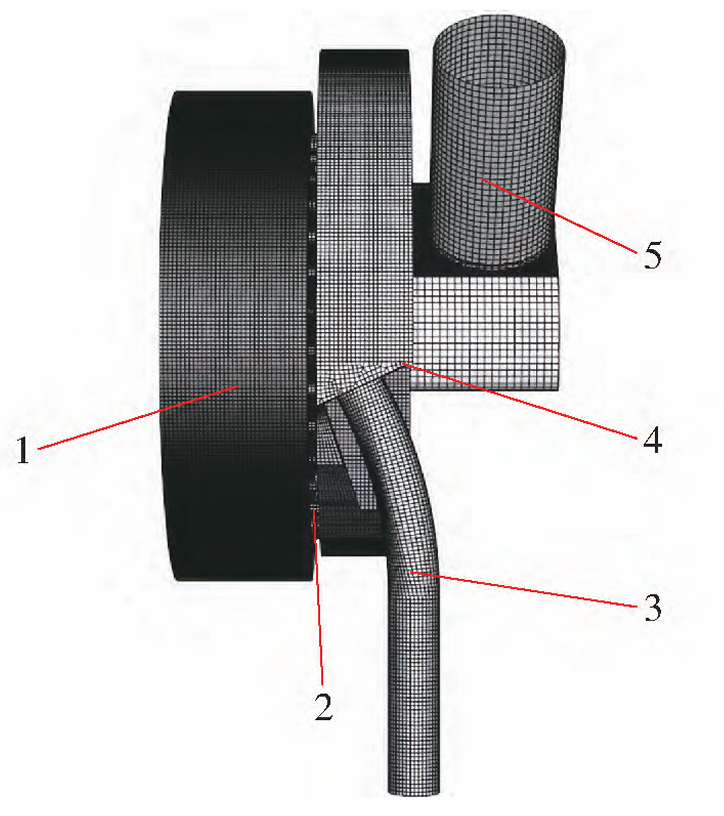

下图展现了整个流体室细密的六面体/四面体混合网格剖分细节，保证了高速气流经过狭窄清种通道时的梯度捕捉精度。

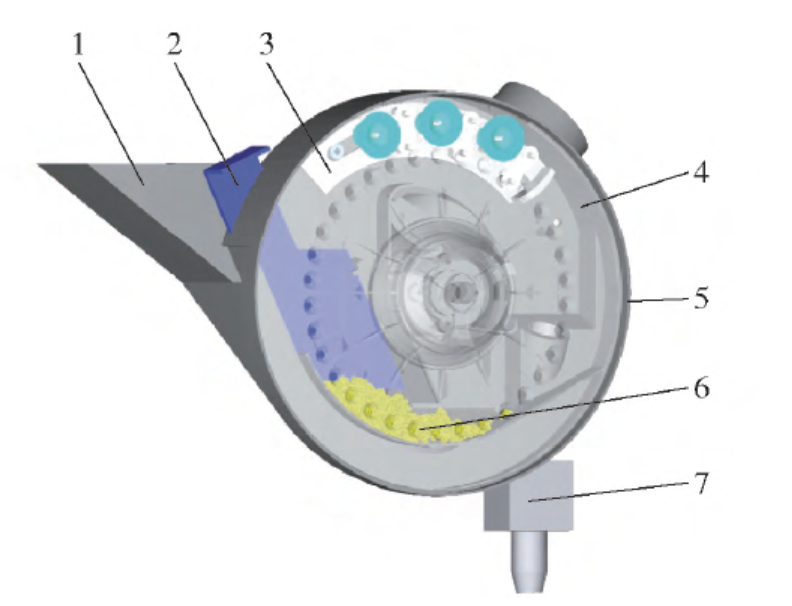

排种器模型建立

。

1种箱 2进种量调节板 3 清种装置 4排种盘 5后壳体 6玉米颗粒 7导种管

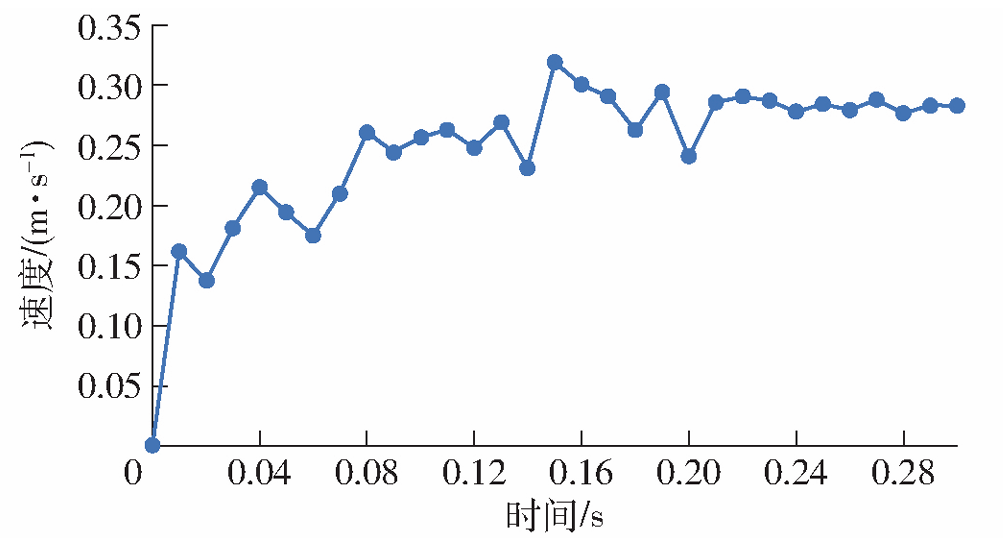

而在下图的“目标颗粒速度时历曲线”中，我们可以观察到种子在进入充种区前，速度由于气流拖拽力在 0 至 0.08 s 内呈现出显著的阶段性脉动上升趋势，最高可达 0.35 m/s，说明气流速度场成功完成了对固相物料的预加速扰动。

模块 B：充种过程分析

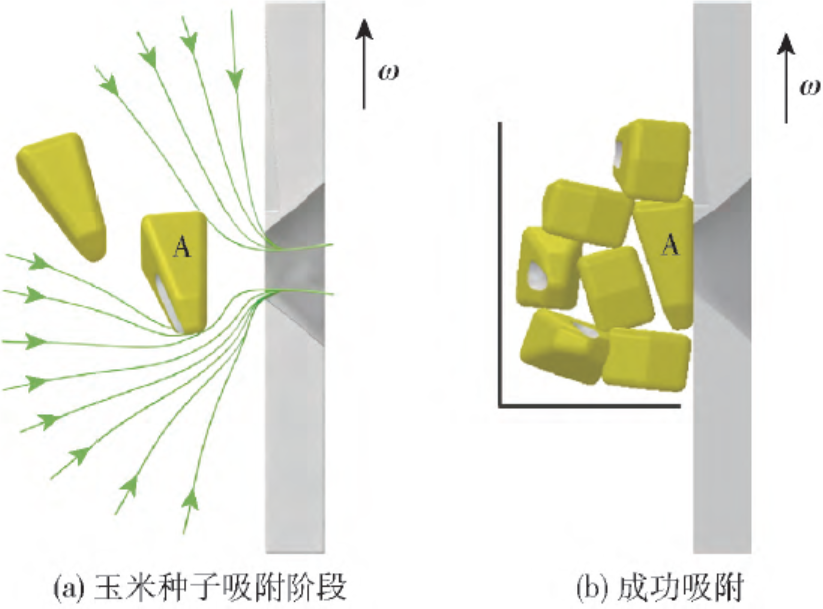

在充种过程中，种子群受到气流与颗粒的共同作用。在排种盘开始转动后，种子受到排种盘的扰动和气流曳力，开始向型孔逐渐靠近并且向角速度方向产生一定的运动趋势。此时气流场主要发挥3个作用: ①将有优势位置的玉米种子A 推向型孔，如图所示。②为稳定压附到型孔上的种子提供持续的压附力，以克服其余种子带来的阻力，保证种子离开种堆随排种盘做圆周运动，如图所示。③气流对处在充种区的种堆起到扰动作用。

模块 C：清种过程微观轨迹与极限清除速度判别

利用离散元跟踪（Particle Tracking）技术，对发生重复吸附的多余“双粒”或“多粒”颗粒进行生命周期轨迹追踪，研究清种滚轮的物理干涉效果。

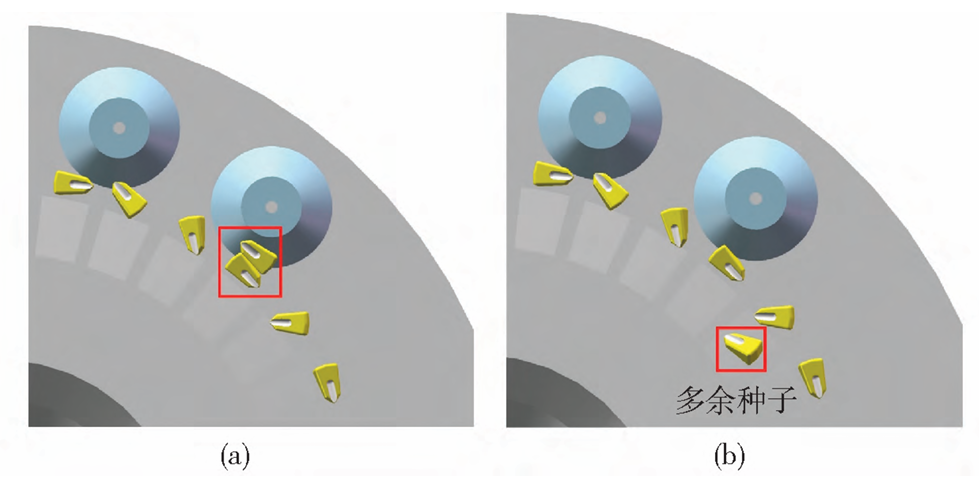

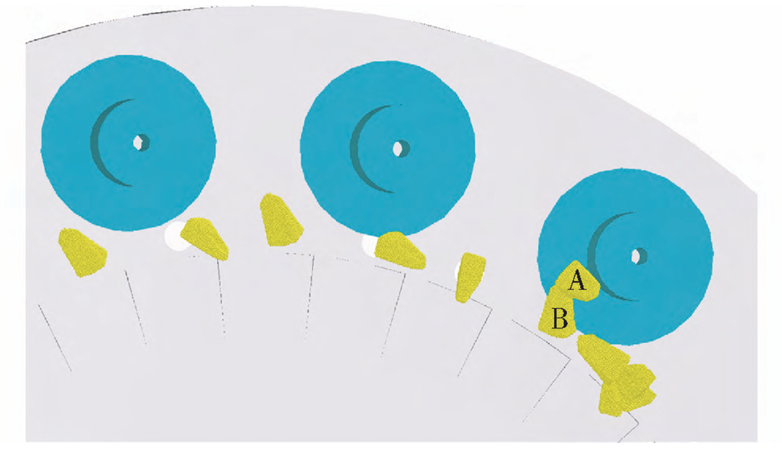

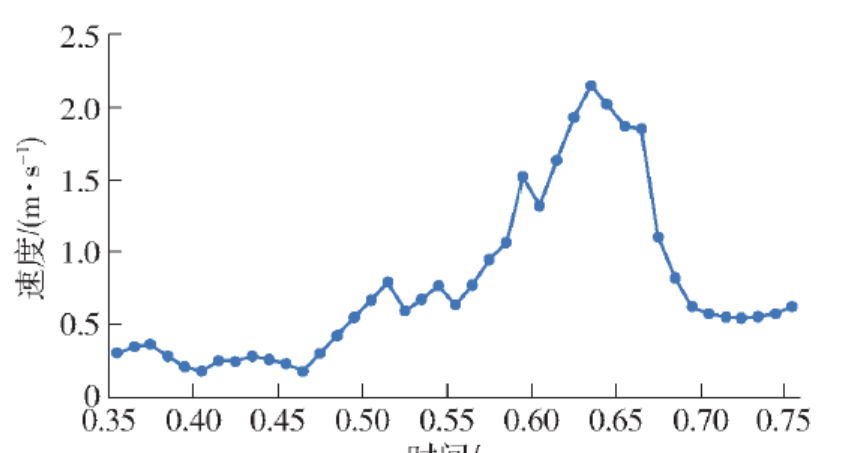

下图是一组按时间序列展开的微观追踪云图。在 0.01 s 时，吸附孔处重叠着两颗种子；随着清种挡片介入，在 0.08 s 时发生了图 9b 所示的明显偏心位移。结合（被清除种子的速度曲线）可以发现，在 0.35 s 到 0.50 s 期间，多余种子的速度陡然上升至超过 2.0 m/s，代表其碰撞后动能急剧增加，脱离约束；同时，下图真实记录了颗粒群与清种轮发生的高频法向、切向碰撞分布条带，高应力碰撞区高度集中于挡片尖端前沿，证实了该机械干涉对多余颗粒具有精准的剥离效能。

模块 D：响应面交互效应与最优工作区间确定

通过回归模型方差分析（ANOVA），剥离出正压气压、进种挡位和清种挡位之间的二阶非线性交互影响，绘制出多维等高线与响应曲面。

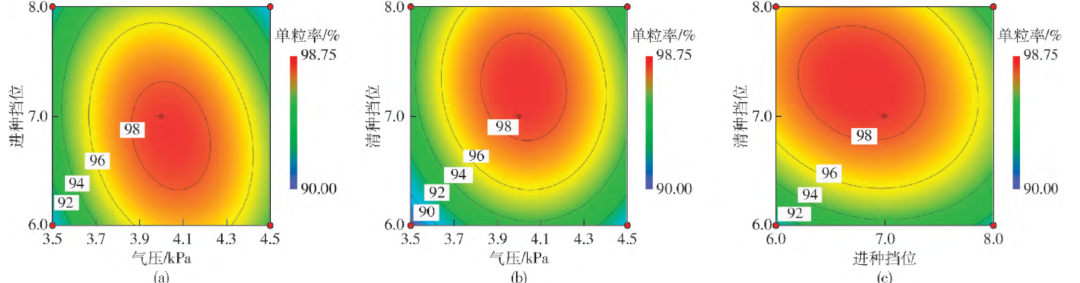

下图给出了各变量交互作用下的等高线图。在图中可以清晰看出，高单粒率>98%的优值区间并非呈线性对称，而是呈现出一种不对称的椭圆形闭合条带。随着气压从 3.5 kPa 上升至 4.5 kPa，等高线椭圆重心向更高的清种挡位偏移。这表明当气压增高导致吸附力变强时，必须协同减小清种间隙（即提高清种挡位），才能有效避免双粒重播。

最终优化计算得出两款玉米的最佳作业参数组合：黄金粮 MY73 在 12 km/h 的高速下，最优适配气压为 4.0 kPa、进种挡位 7、清种挡位 7，此时仿真单粒率高达 98.4%。郑单 958 在 12 km/h 下由于单粒质量较大，最优适配气压提高至 4.5 kPa、进种挡位 8、清种挡位 7，仿真单粒率为98.7%。

给 ANSYS 工程师的一点拓展启示

这项研究虽然以玉米播种机为载体，但它所蕴含的“多相微观力学解析法”可以直接迁移到机械工程的诸多方向。

齿轮箱流道与润滑设计： 高速旋转的齿轮齿面在啮合时会带动物料（润滑油雾）。我们可以将齿轮运动定义为类似于排种盘的旋转体或干涉刚体，将油滴定义为具有特定粘性的 EDEM 颗粒（甚至采用两相流模型），通过 CFD-DEM 联合仿真，精准观测齿轮在高速搅拌下，油雾颗粒是如何突破由离心力构成的“风阻屏障”并成功粘附在齿轮表面进行润滑的，从而指导齿轮箱内部导油槽和刮油板的间隙优化。
气力输送与粉末冶金： 诸如气流输送装置、喷砂抛光设备，同样可以用该方法去分析管路拐弯处的颗粒高应力碰撞区，提前预测机械部件的疲劳磨损寿命，实现真正意义上的数据驱动设计。

以上内容基于论文文章，仅作为内部仿真案例分享，禁止商用
