在储能系统设计中,电芯一致性直接决定了系统的寿命与安全。
尤其在 1P16S 这类大串并联风冷电池包中,一个长期被低估、却极易出问题的指标就是——电芯间温差。
现实项目中,我们常遇到这样的场景:
样机实测发现:最热与最冷电芯温差超过 6℃
高温区电芯老化加快,内阻升高,容量衰减加速
BMS均衡压力陡增,系统效率下降
更严重的是:局部过热成为热失控的导火索
而传统做法往往是——
"打样 → 实测 → 发现问题 → 再改结构 → 再打样"
一轮又一轮,周期拉长、成本飙升,还未必能根治问题。
对研发团队来说,这种"试错法",既费钱,又费命。
风冷方案的核心逻辑很简单:靠风扇驱动空气流动,把热量带走。
但在1P16S这种构型下,事情就没那么简单了。
主要难点集中在三点:
电芯排布密集,进出风口位置一旦不合理,就容易出现:
近端风量大、远端风量小
中间电芯"抢不到风",变成热点
电芯之间导热路径复杂,热量会在模组内部横向传导,导致:
高温电芯"烤"相邻电芯
温差不是线性分布,而是局部叠加放大
风扇选型不当或安装位置不合理,会导致:
流场短路(气流未经过电芯直接回流)
局部涡流,换热效率大打折扣
这些因素叠加在一起,使得仅靠经验设计,几乎不可能一次把温差压到理想范围。
针对某客户 1P16S 风冷电池Pack 项目,我们采用 ANSYS Icepak 热仿真平台,在设计阶段介入,完整复现了Pack内部的产热、气流组织和温度分布过程。
建立电芯、模组结构、风道、风扇的精细化3D模型
根据实际工况设定:
电芯发热功率(基于放电倍率与DCR)
环境温度
风扇PQ曲线
仿真结果直观呈现了温度场分布:
最大温差 >6℃
高温区集中在模组中部及尾部
气流速度云图显示:部分区域流速极低,形成"死区"
问题根因锁定:
风道截面突变,造成局部阻力过大
风扇出风口正对区域气流集中,远端分配不足
在不改变整体尺寸的前提下,我们通过仿真对比了多种改进方案:
优化风道导流结构,减小局部阻力
调整进出风口面积比例
重新匹配风扇工作点,提升有效风量利用率
每一次调整,都在仿真中量化评估温差变化,避免"拍脑袋"决策。
经过多轮迭代,最终方案实现:
电芯间最大温差 ≤ 3℃
满足客户性能与可靠性要求
无需制作多轮物理样机
整个仿真分析周期:仅用 5 天
这个案例的价值,并不只是"把温差降下来",而是证明了:
热仿真可以成为风冷电池Pack研发的标配手段。
| 维度 | 传统试错法 | 热仿真驱动设计 |
| 研发周期 | 多轮打样,周期长 | 设计阶段完成验证,周期缩短50%+ |
| 成本 | 样机+测试费用高 | 仅需软件仿真,大幅降低试制成本 |
| 风险 | 量产前才发现隐患 | 早期暴露并解决热安全问题 |
| 决策依据 | 依赖经验 | 数据驱动,方案可量化对比 |
更重要的是:
提前规避了电芯衰减不均、热失控等安全隐患
为后续 液冷Pack、更大串并联构型 的设计积累了方法论
在储能行业竞争日益激烈的今天,
研发速度 + 产品可靠性,已经成为决定项目成败的关键变量。
如果你的团队正在面临:
风冷/液冷电池Pack温差控制难题
1P N S 大串并联构型的热设计挑战
想减少样机轮次、压缩研发周期
不妨尝试用热仿真重构研发流程。
我们已在多个储能项目中,通过 ANSYS Icepak 实现了:
风冷Pack温差 ≤ 3℃
液冷系统流量均布性提升 30%+
热失控传播路径提前识别与阻断

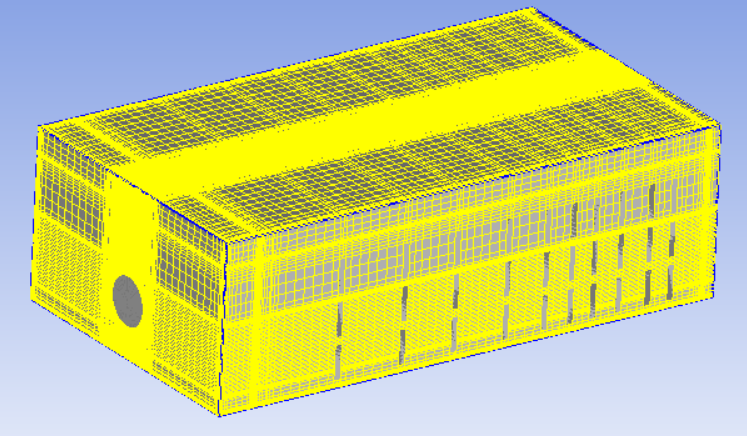

电池包的网格处理

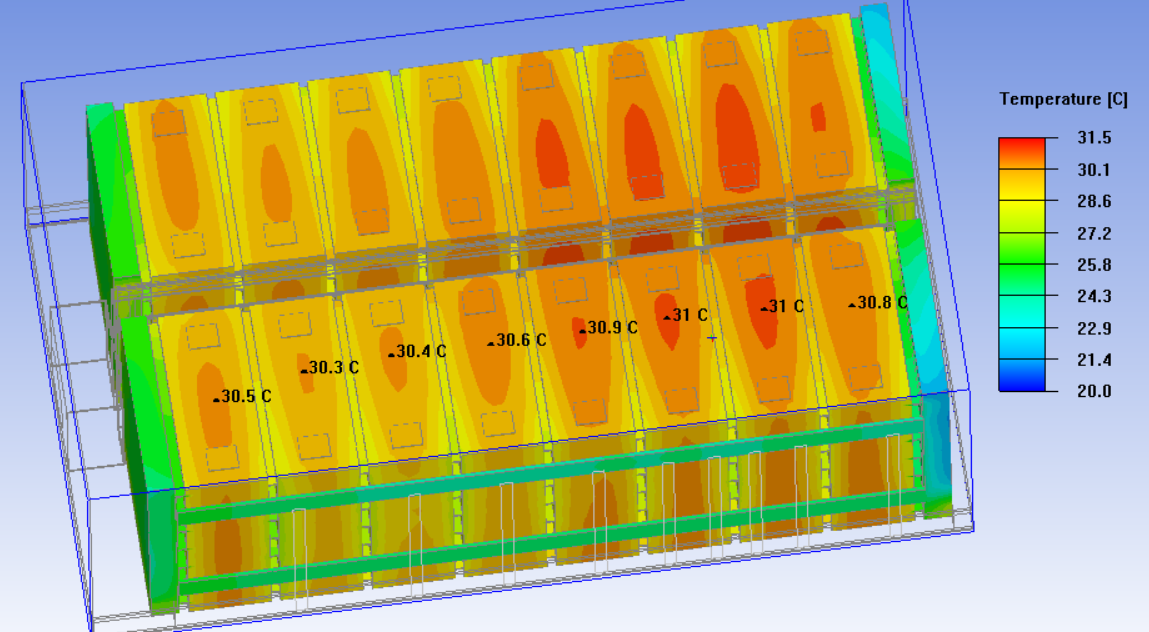

电池包的温度云图
