CE传导干扰超标？从根源到落地，这份专业整改指南值得借鉴！

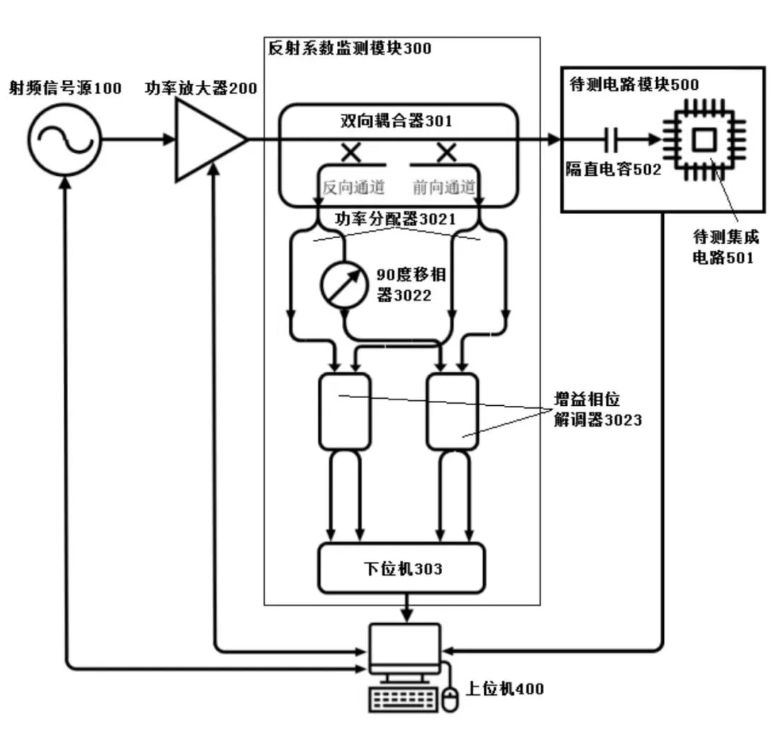

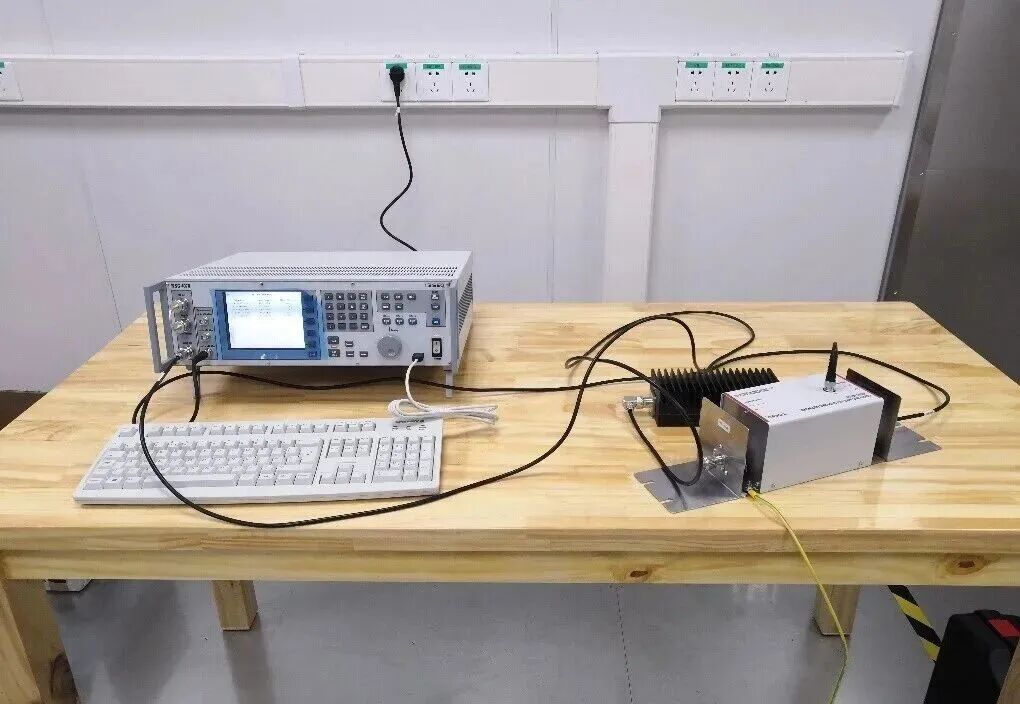

传导干扰是EMC（电磁兼容）测试中最常见的超标项之一，核心定义很明确：干扰信号通过电源线、信号线等导体“传导”出去，影响周边电子设备正常工作，也是CE认证中必过的关键环节。

重点划重点（记准少走弯路）：

✔频率范围：通常为 150kHz~30MHz（这是测试的核心频段，超标多集中在这个区间）；

✔传播路径：主要通过电源线（最常见）、信号线、控制线等导体传输；

✔核心危害：不仅导致CE认证失败，还可能让产品在实际使用中出现死机、误触发、性能不稳定等问题。

很多人整改时盲目加电容、换电感，越改越乱——本质是没找对超标根源。结合上千次整改经验，总结出最常见的3个原因，精准定位才能高效解决：

尤其是开关电源类产品（适配器、充电器、逆变器等），MOSFET（场效应管）、二极管的开关瞬态过程中，会产生高频尖峰噪声，这类噪声频率高、能量强，很容易通过电源线传导出去，导致超标。

简单说：开关管“开/关”的瞬间，电流突变产生的“电磁噪声”，就是传导超标的“元凶”。

滤波电路是抑制传导干扰的“第一道防线”，设计不当直接导致噪声“漏网”，常见问题有2类：

X/Y电容选型不当：电容容量、耐压不符合要求，无法有效滤除差模、共模噪声；

共模电感选型失误：电感量不足、绕线方式不合理，对共模噪声的抑制能力不够。

很多时候，电路设计没问题，但PCB布局出错，同样会导致传导超标，常见问题：

滤波电路的核心是“滤除差模噪声+共模噪声”，关键元件选型和用法如下（精准参数，直接套用）：

PCB布局的核心是“缩短高频回路、避免地环路”，具体操作：

针对开关管、整流二极管产生的高频尖峰噪声，在其两端并联RC缓冲电路，参数推荐：100Ω电阻 + 100pF电容（可根据实际超标频点微调电阻、电容值），能有效抑制开关瞬态尖峰，降低传导干扰。

如果测试发现，干扰集中在某一个特定频点（比如65kHz开关频率的谐波），可微调开关电源的开关频率，避开这个敏感频段，通常能快速降低干扰值（注意：调整频率后，需重新验证产品性能，避免影响输出稳定性）。

接地是抑制传导干扰的关键，除了单点接地，还需注意：电源地、机壳地、信号地分开，机壳接地要可靠，避免“悬浮地”，减少噪声通过地环路传导。

如果产品有外部信号线（如控制线、数据线），可采用屏蔽线缆，屏蔽层一端接地，能有效抑制信号线传导的干扰，避免干扰通过信号线“外泄”。
