OptFuture拓扑优化再进化：新版本支持多项新功能
前言
拓扑优化一直是结构轻量化的核心方法，能够在给定设计空间、载荷与约束下，自动生成最优的材料分布路径。然而，传统拓扑优化往往面对两大局限：一是分析工况通常基于理想化的固定边界或静态载荷，难以处理运动中的结构惯性效应或通过连接件传递的远程力；二是优化对象大多局限于单一零件，无法在一个装配体中对不同部件施加各自独立的制造工艺约束。这使得优化结果虽然理论最优，但与实际工程落地之间仍存在距离。
新版OptFuture拓扑优化模块针对这些真实痛点，推出了如下关键新功能：
考虑惯性释放与远程力：支持结构在自由-自由状态（如行驶中的车辆部件、飞行中的航天器构件）下进行拓扑优化。通过惯性释放技术自动平衡惯性力与外力，同时支持远程力的施加与传递，确保即使在无固定约束的工况中，也能获得反映真实动态平衡状态的材料分布结果。
装配体多部件差异化制造约束：在一个装配体模型中，不同零件可以分别赋予不同的制造约束——例如铸造拔模方向、对称约束、最小成员尺寸等。系统将在整体减重与性能目标下，自动协调各部件的最优构型，使优化结果同时兼顾可制造性与装配要求。
新版本OptFuture让拓扑优化从单一零件走向装配体协同，从静态假设走向真实动态工况。无论您是负责轻量化设计的工程师，还是关注可制造性的研发管理者，本次升级都将为您提供更贴近工程实际、更高效落地的优化工具。
考虑惯性释放与远程力的拓扑优化
在实际工程中，许多结构并非始终处于“被钉在底座上”的状态。例如：
行驶中的车辆悬臂，
运动中的机器人机械臂。
这些结构在分析时如果采用常规的固定约束（如某几个点完全固定），计算出的传力路径会严重失真——因为真实结构中，惯性力与外力会自然平衡，并不存在绝对静止的边界。
新版OptFuture拓扑优化模块引入惯性释放技术，该技术的核心逻辑是：当结构处于无约束状态时，系统自动计算由外加载荷引起的刚体加速度，并反向施加惯性力，使整个结构在数学上达到静力平衡。在此基础上进行拓扑优化，得到的材料分布反映的是结构在“自平衡”模式下的真实传力需求，而不是虚构约束带来的过强或过弱区域。同时，新版本支持远程力的施加与传递。您可以在一个部件上定义载荷作用点，通过刚性或柔性的方式将力传递到优化区域，模拟螺栓连接、轴承压力或作动筒推力等真实装配关系。
算例演示——汽车悬臂优化：
汽车悬臂初始设计与受力如下图所示。该例子模拟汽车在行驶过程中，悬臂两端受力不平衡且处于惯性释放条件下的拓扑优化。需要注意的是，这个例子中螺孔位置的力是以远程力的形式施加的。

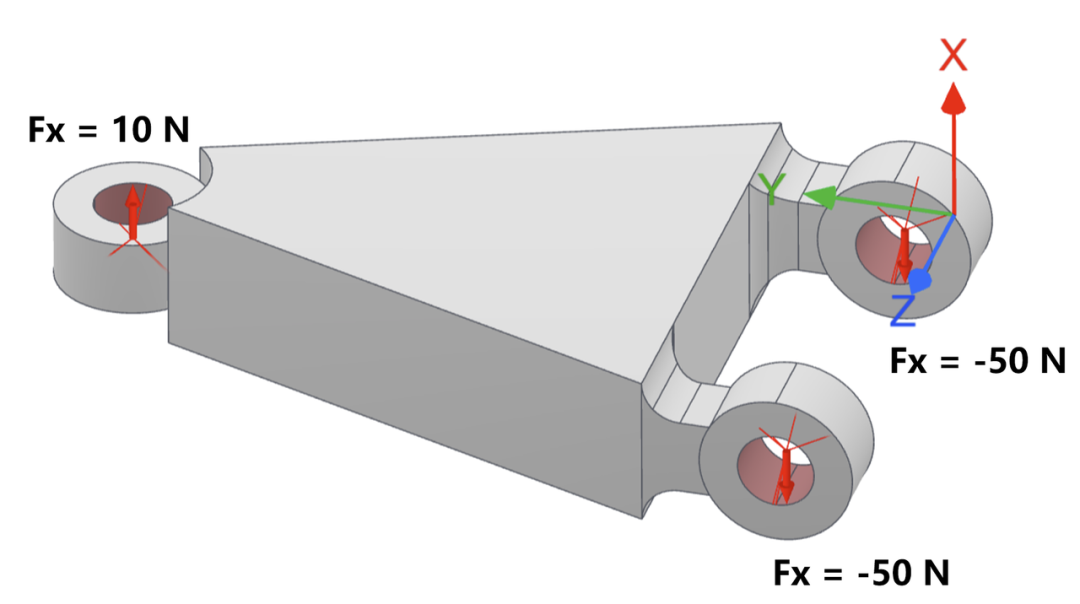

处于惯性释放条件下的汽车悬臂
设置拓扑优化前置线性静力分析
首先添加线性静力分析算例。在“载荷与约束”节点上单击右键，选择添加“远程力”（如下图所示）。

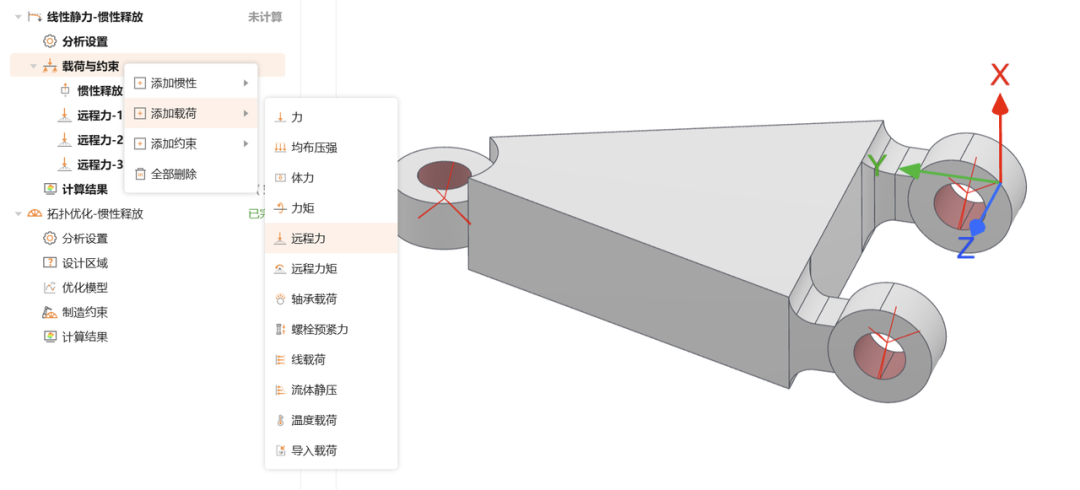

添加远程力
对象选择器默认指定“选择面”，依次单击右上螺孔的2个内表面。“位置”选择器默认指定“仅拾取面”，同样选择之前选中的2个螺孔内表面。随后在“大小”的Fx分量输入框中输入-50（单位默认为N）。输入完毕后单击提交按钮（“对号”图标）。
用同样的方法设置右下角螺孔的远程力（-50 N）、左侧螺孔的远程力（10 N）。力载荷设置完成后，在“载荷与约束”分支上单击右键，在“添加惯性”一栏中选择“惯性释放”（如下图所示）。至此，拓扑优化前置线性静力分析算例设置完毕。

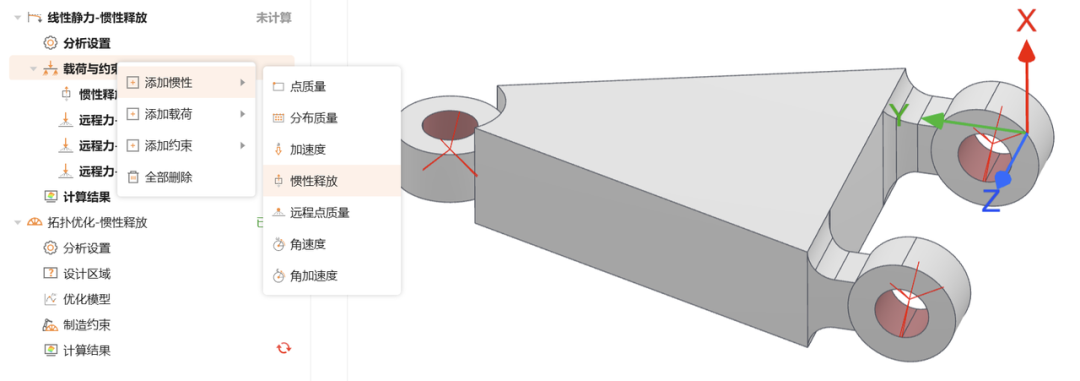

添加惯性释放
设置拓扑优化
在这个示例中，拓扑优化的优化区域为3个圆环之外的部分，优化目标为最小化结构静柔度、约束条件为体积分数不超过初始设计的70%。拓扑优化的具体设置过程不在此赘述。
优化结果

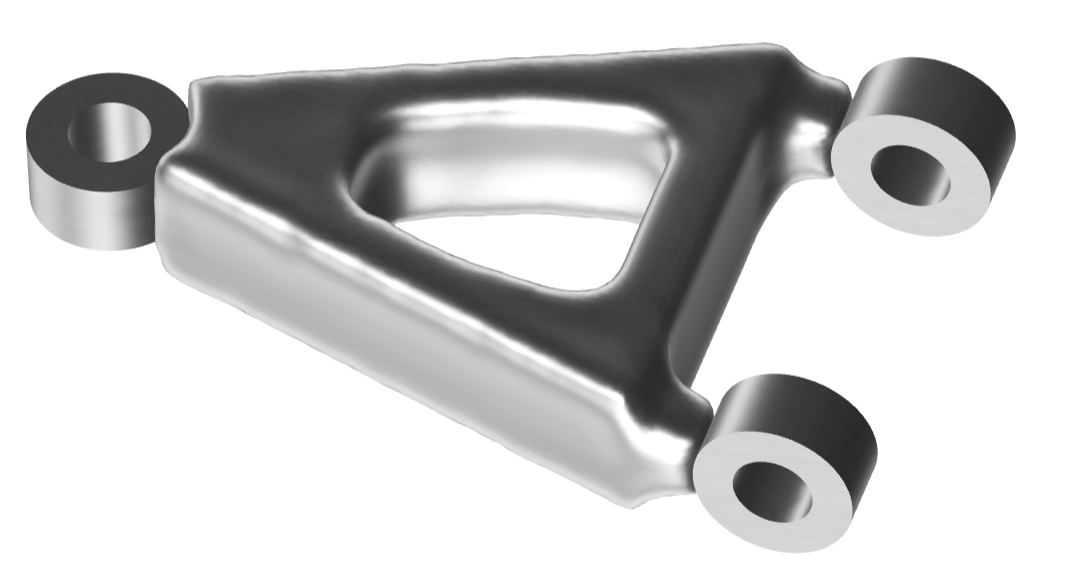

拓扑优化构型的渲染图与位移响应如下图所示。结果显示，OptFuture成功对该结构进行了惯性释放条件下的拓扑优化设计。

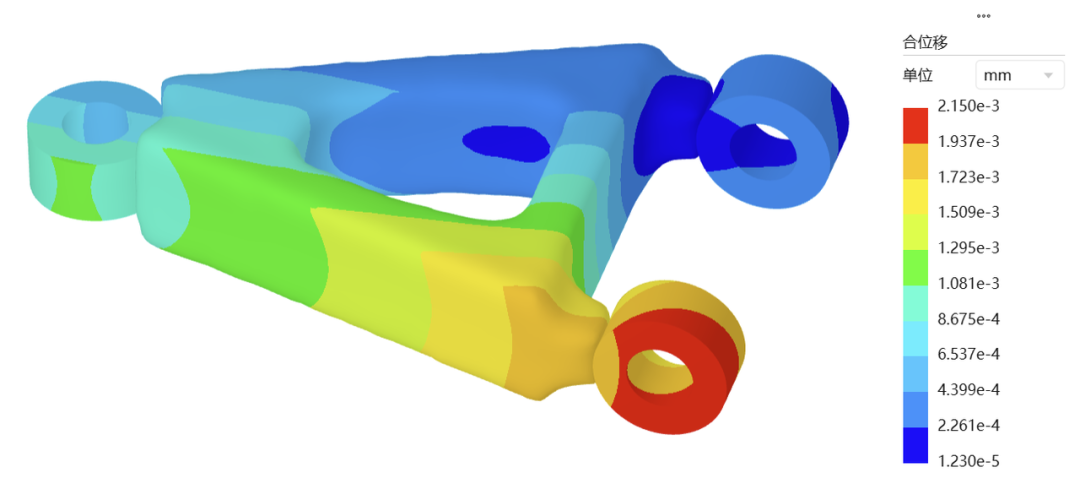

 优化构型渲染图 |  优化构型位移响应 |
装配体部件施加不同制造约束
在实际产品中，一个装配体往往包含多个零件，而每个零件的制造工艺可能完全不同。例如：
某支架需要满足拔模方向，
某个对称钣金件要求镜像对称。
OptFuture新版模块允许在同一个装配体模型中，为不同部件分别指定不同的制造约束。系统在整体优化迭代过程中，自动协调各零件之间的材料分布，以确保：
每个零件自身的几何特征满足其指定的制造工艺限制；
整体性能目标（如刚度、质量）达到最优。
最新版OptFuture支持的多部件制造约束类型
平面对称
线性阵列
圆周阵列
最小、最大尺寸控制
铣削约束
拔模约束
悬垂角约束
挤压约束
算例演示——连杆装配体拓扑优化：
连杆装配体初始设计与位移约束、受力边界条件如下图所示。在这个例子中，设计域-1、设计域-2分别设置Z轴方向2个线性阵列、沿+Y轴方向拔模约束。

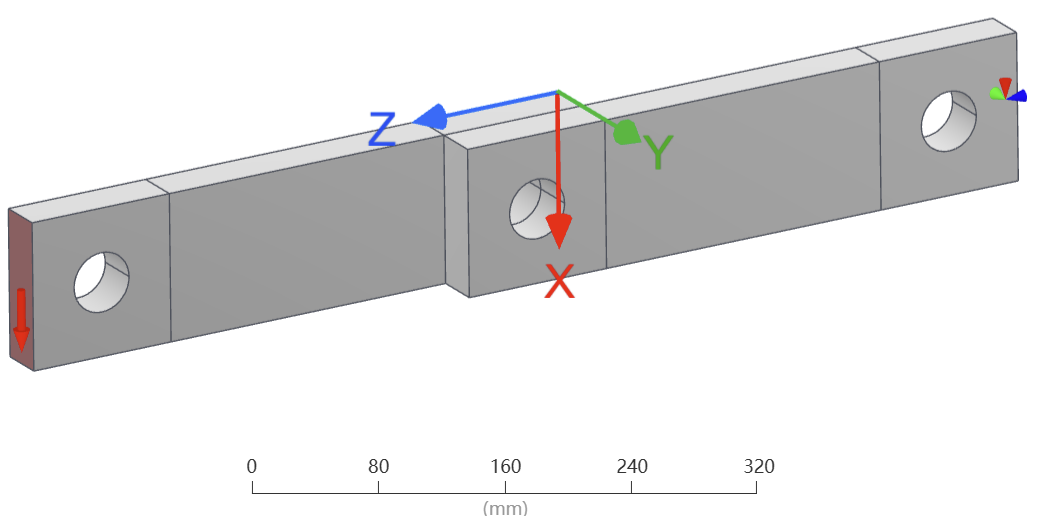

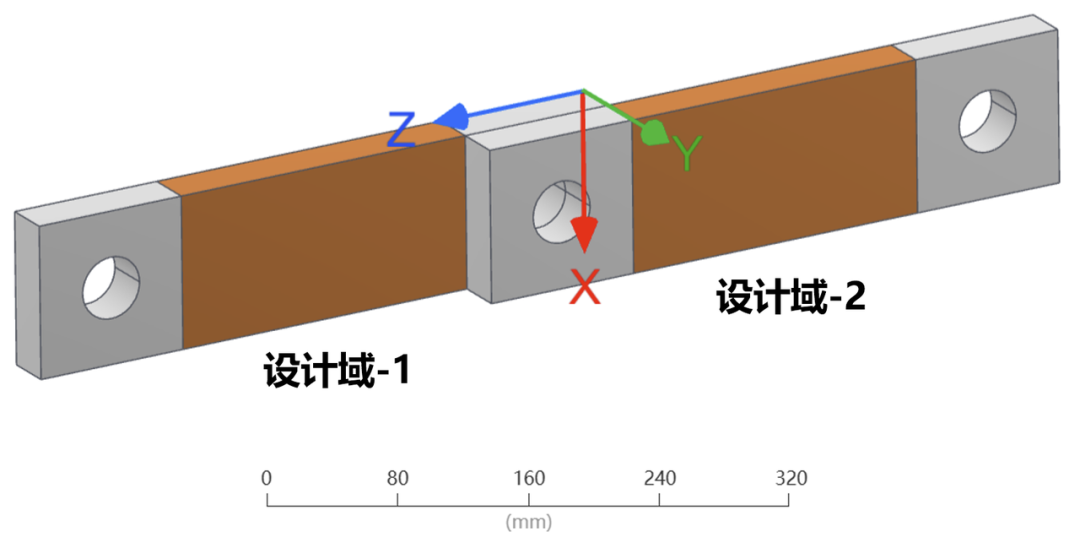

 连杆装配体 位移约束与受力 |  两个部件的不同制造约束 |
设置拓扑优化
前置线性静力分析中，连杆左端面设置面均布力Fx = 1000 N，右端面设置固定约束。具体设置过程不在此赘述。拓扑优化设计域如上图所示，优化目标为整体结构静柔度最小化，约束条件为设计域-1、设计域-2的最大体积分数分别不超过各自初始设计的40%和50%。
制造约束设置如下图所示，其中线性阵列约束的对象选择设计域-1，拔模约束的对象选择设计域-2。

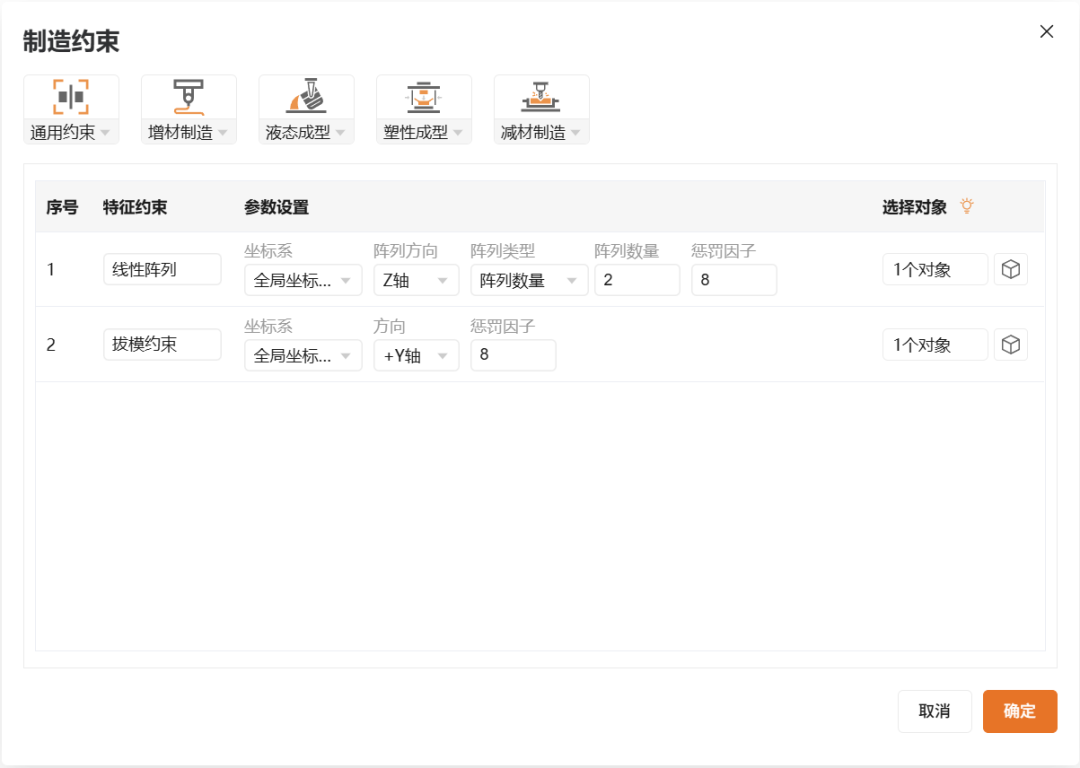

设置制造约束
优化结果

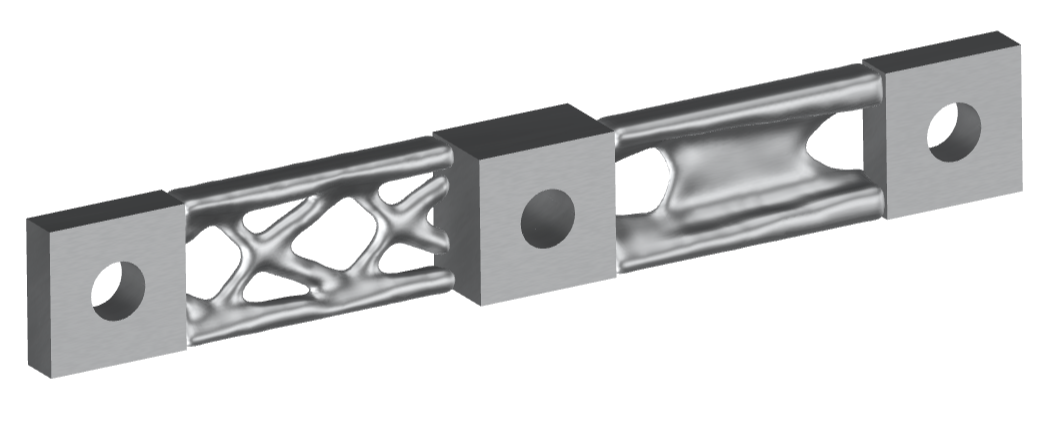

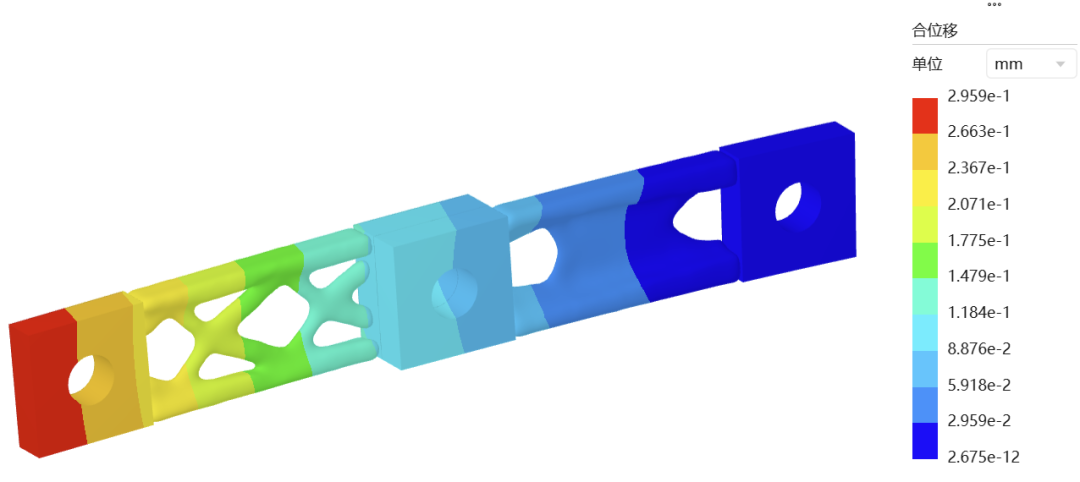

拓扑优化构型的渲染图与位移响应如下图所示。结果显示，该装配体结构在考虑两个设计域不同制造约束的拓扑优化成功完成。
 优化构型渲染图 |  优化构型位移响应 |

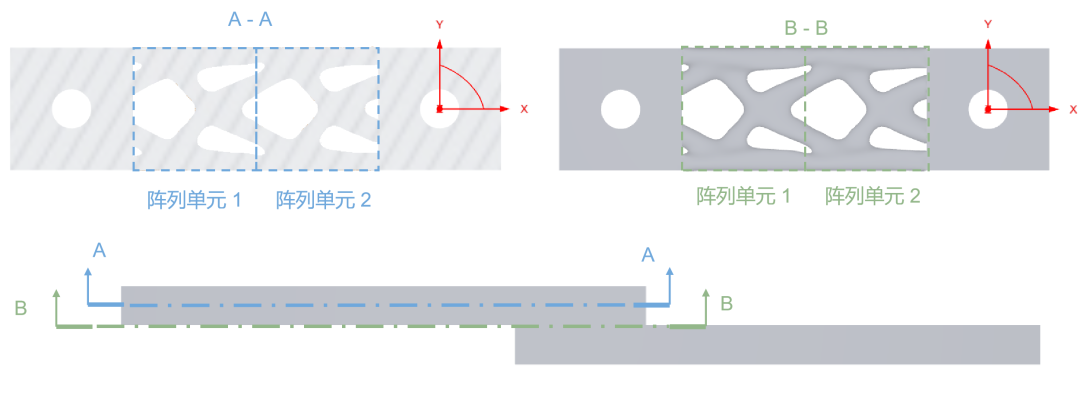

对左侧杆件进行如下图所示的剖切，根据剖面可以看出优化结果满足图中局部坐标系X方向(全局坐标系Z方向)阵列且阵列数量等于2的制造约束。
设计域-1的阵列特征

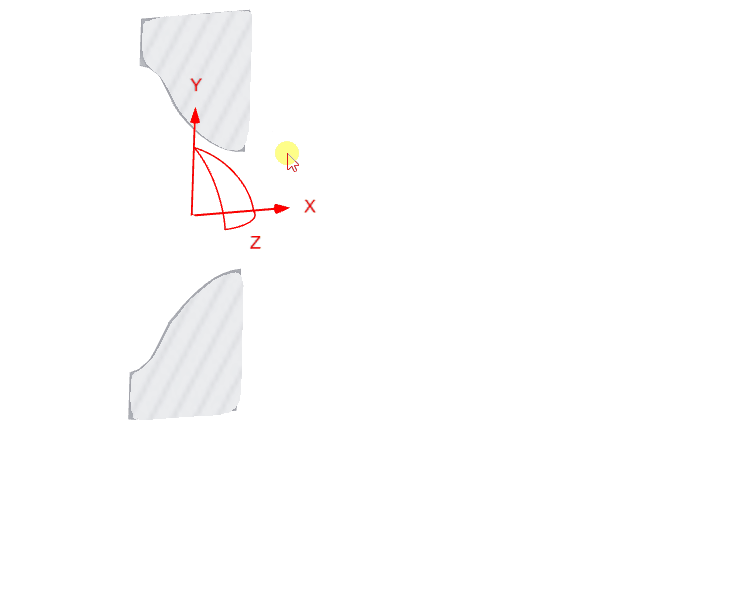

设计域-2拔模约束验证
版本适用性
本文中涉及到的软件界面展示和软件操作描述适用于OptFuture 2026 V1.1。
结语
在实际工程拓扑优化中，有时会发现优化设置与真实工况之间存在一定差距。这些情况并非不可逾越的障碍，而是技术演进过程中自然会遇到的挑战。新版OptFuture拓扑优化模块的关键升级，正是为了更从容地应对这些挑战：
惯性释放与远程力，让自由‑自由结构也能获得真实传力路径；
装配体多部件差异化制造约束，让每个零件各守工艺规矩，整体协同最优。
从单一零件到装配体，从静态假设到动态平衡，我们致力于让拓扑优化的每一步，都更贴近您的设计流程与制造现实。
