警惕：谐响应分析（振动稳态分析）两大坑及解决方案！

以单自由度有阻尼振动系统为例：

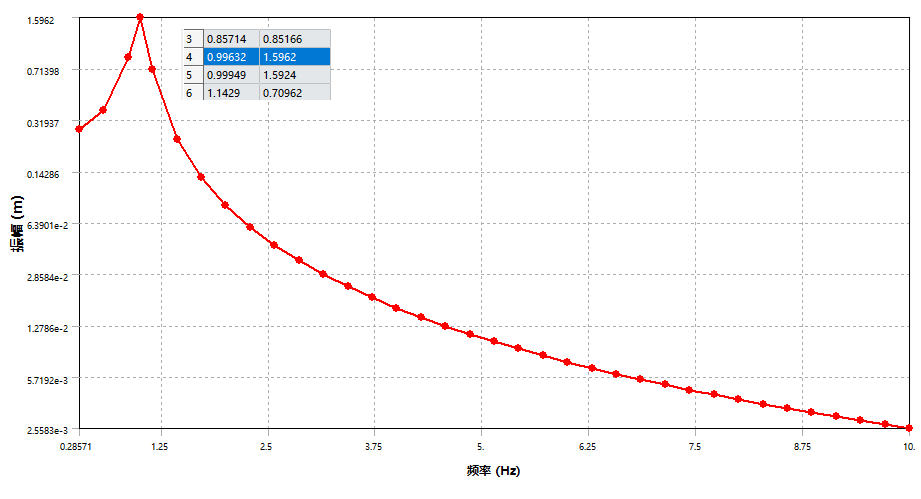

频率点间隔为0.01Hz，采用完全法开展谐响应分析，提取位移幅频曲线：最大值1.5962m



如果频率范围和频率点数目设置不合理，恰好避开了共振频率，则最大幅值会明显偏小：最大值0.85166





对于该场景，解决方案是：先开展有阻尼模态分析，获取位移共振频率，然后在谐响应分析中指定增加输出共振频率结果。







最大值：1.5962mm

频率点间隔为0.01Hz，采用模态叠加法开展谐响应分析，提取位移幅频曲线：最大值249.42m





一样的振动系统，换成模态叠加法，振幅急剧增加，结合软件的提示信息：分析没有考虑弹簧阻尼系数。



说来也惭愧，搞仿真这么多年，但阻尼系数和模态叠加法很少碰到一起，居然没注意过这个现象。

我是怎么发现的呢？

当我开启自动捕捉共振点结果（集群结果）：曲线很奇怪，所以我发现了问题所在。





对于该场景，解决方案是：不要这么用，否则就是错的。因为响应分析必须考虑阻尼，不考虑阻尼是绝对不允许的。
