被建筑幕墙铝板设计师玩砸的万达广场，2026年还在重演！
建筑设计师不学习专业的犀牛曲面知识，就设计曲面建筑，会害了甲方，幕墙设计师，铝板加工厂和施工单位，产业链全亏。
2026年的建筑行情，大家都明白：钱难挣，活难拿，经不起任何一个环节的“翻车”。 但就在这种环境下，我依然看到了一个被做坏的万达广场和一个全国最佳的万达广场——没有对比，就没有伤害。今天这篇文章，是想提醒所有还在用SU/3Dmax拉造型、用CAD画平立剖的同行：时代变了，你手里那把“旧锄头”，已经挖不动今天的“硬骨头”了。

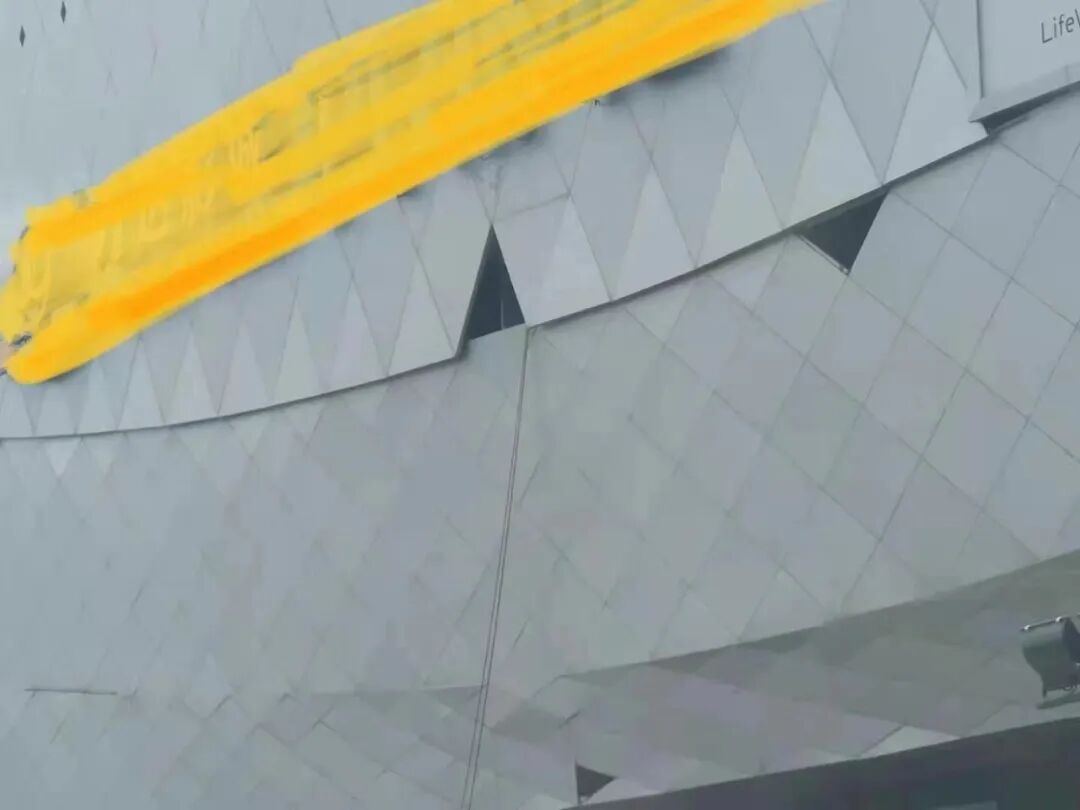

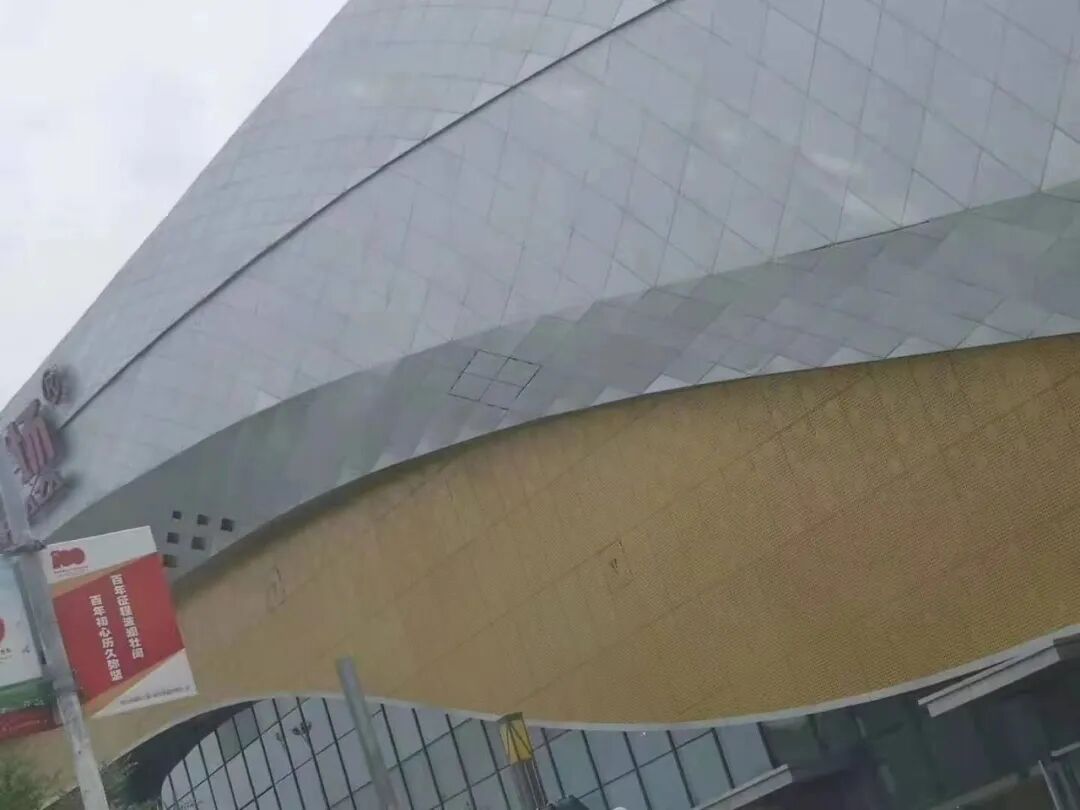

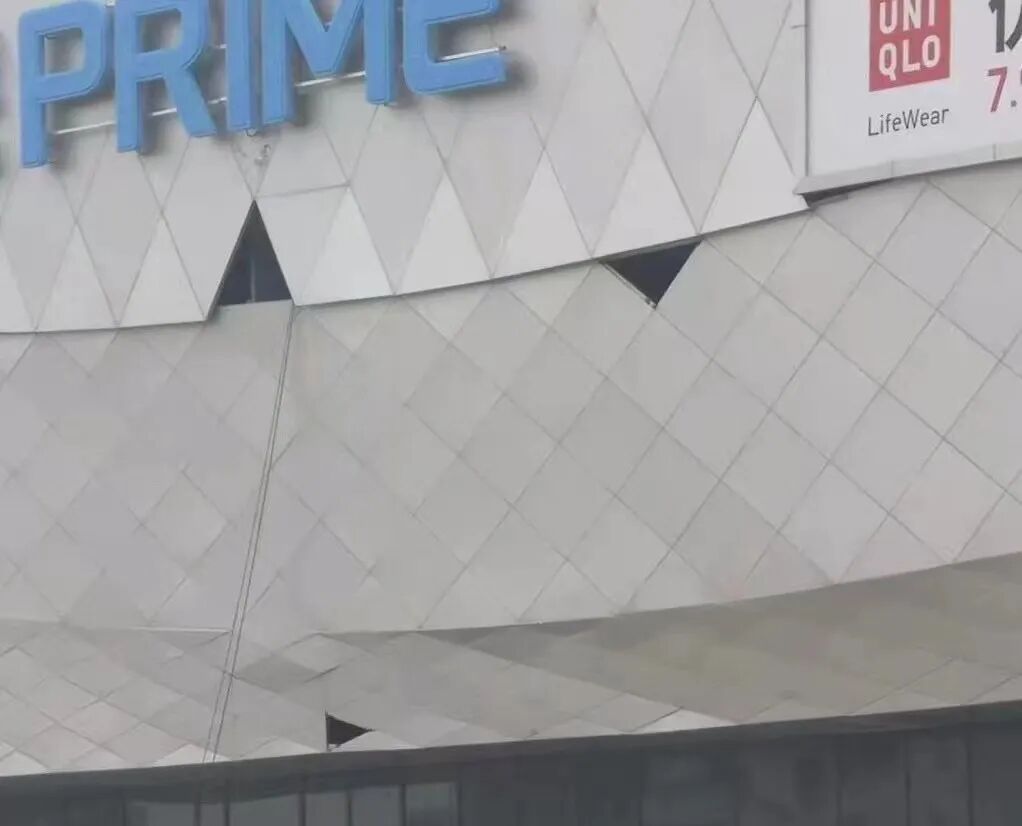

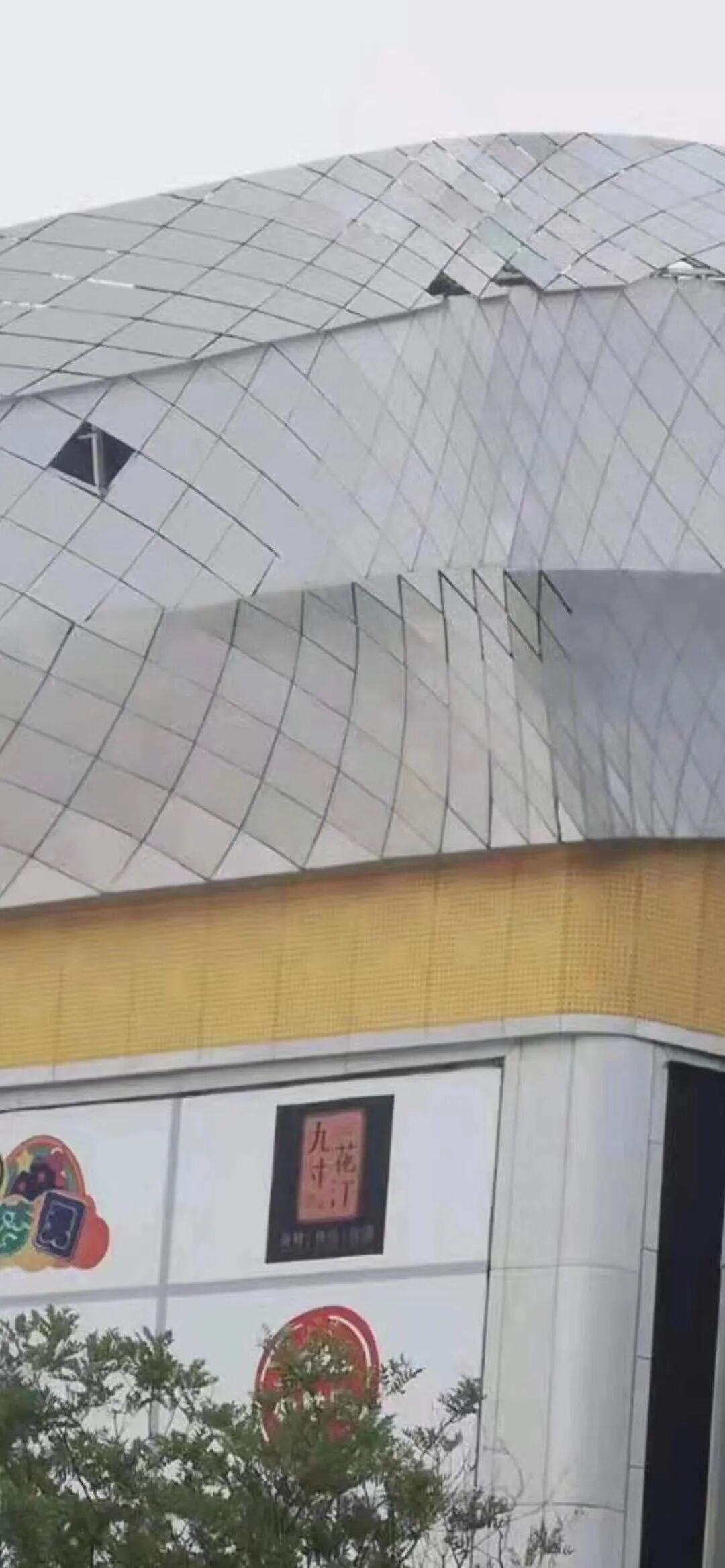

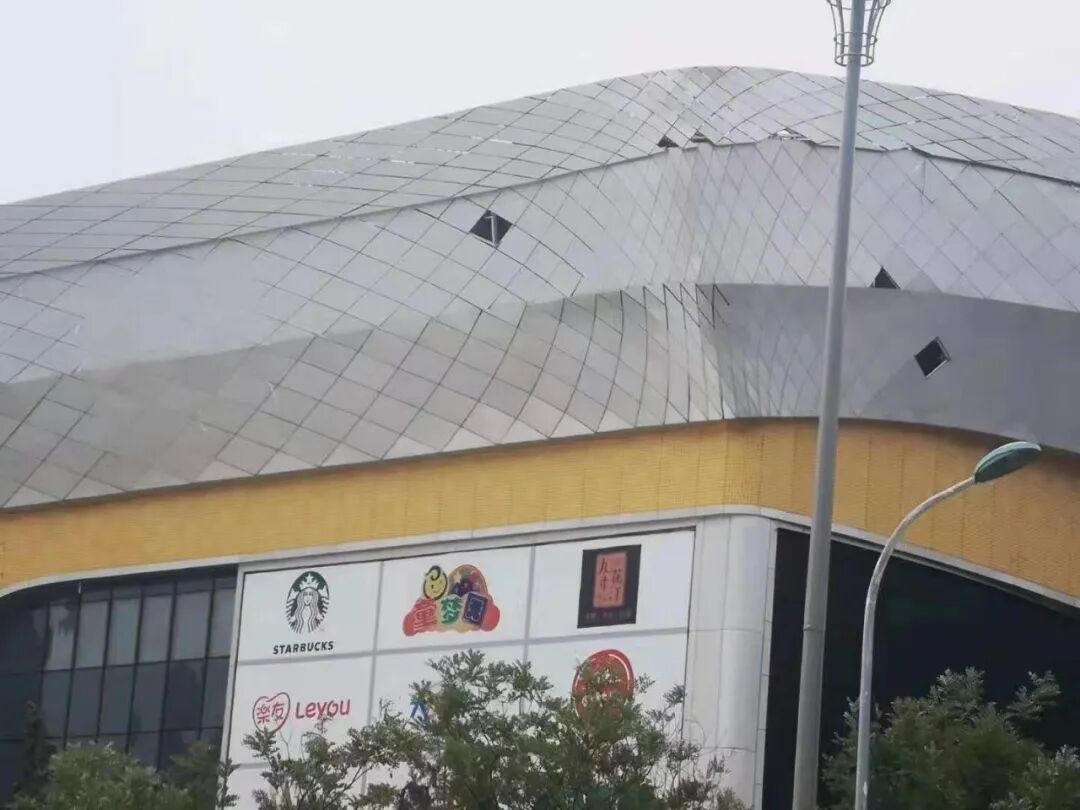

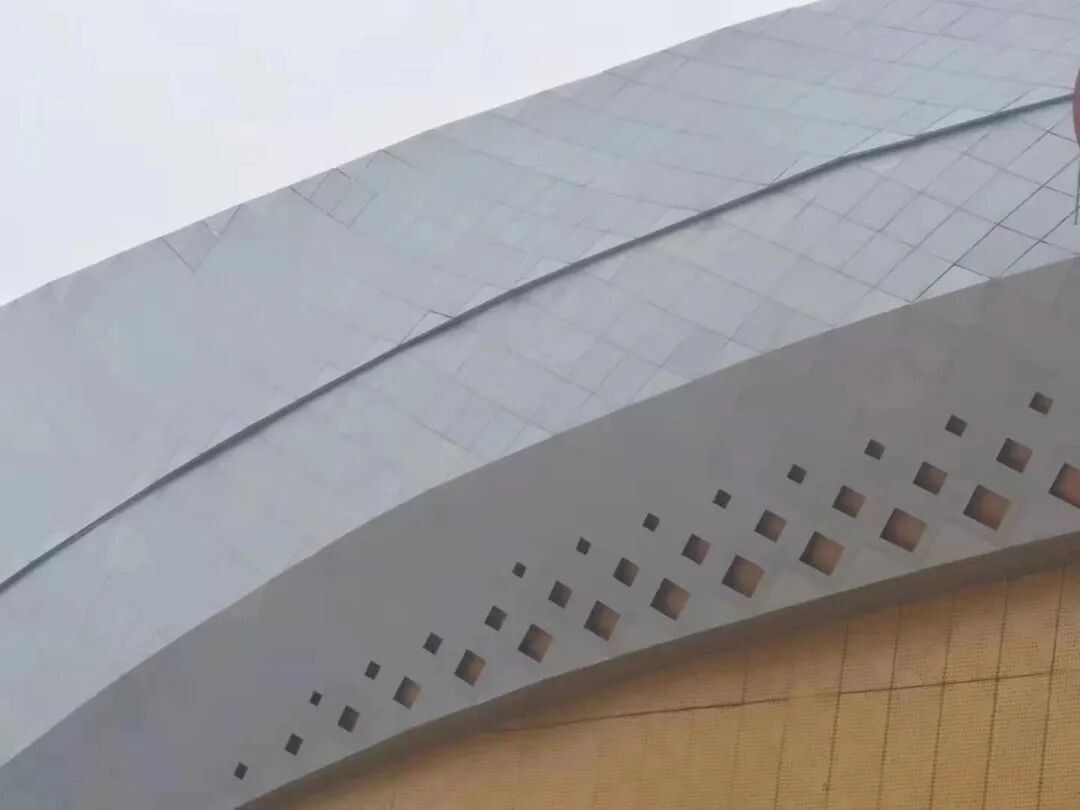

被设计坏的万达广场：
据说该设计最初的源头是建筑设计师的“大胆创意”。这位设计师应该是第一次接触曲面建筑，用SU或者3Dmax做了个华丽丽的“概念效果图”。
结果一到施工图深化阶段，幕墙设计师傻眼了：
· 曲面展不开：SU模型导出的曲面全是“网格面”，根本没法精准分板，更别提算面积和加工尺寸了。
· 数据对不上：加工厂拿到错误的展开图，冲出来的铝板到现场全是“跷跷板”，不是这里翘就是那里凹。
后果是什么？ 幕墙设计师熬夜用CAD硬描，铝板厂亏本重做，施工单位现场切割打磨，工期延误三个月。甲方看着完工后的“波浪墙面”，气得想砸招牌。
---

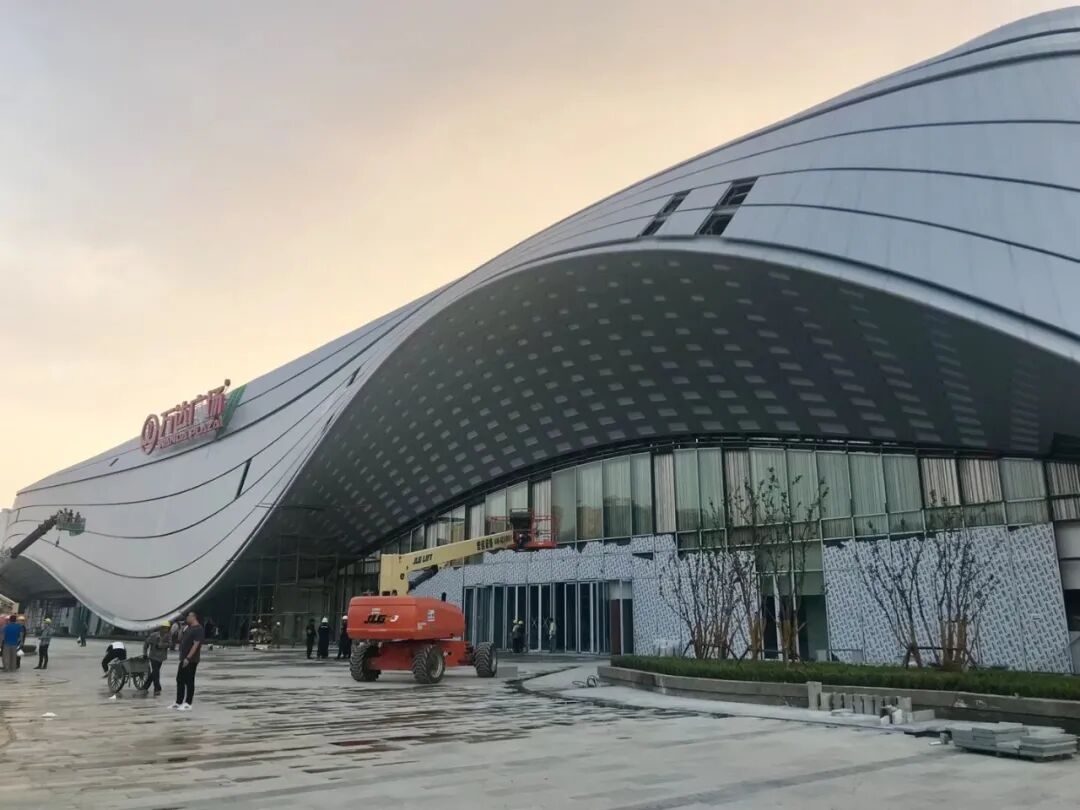

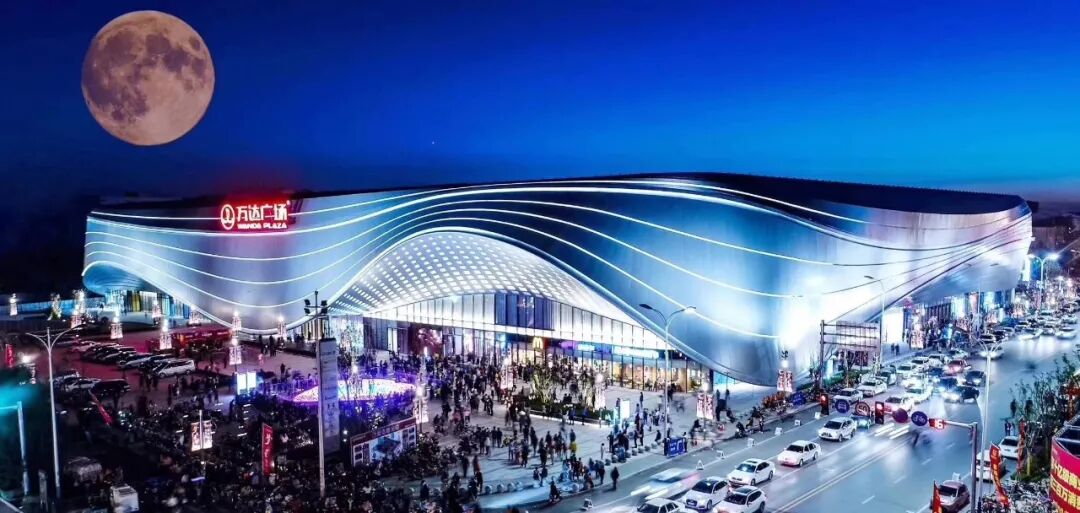

下面，我们来看看一个聪明的设计，图为现场夜景照片，曲线很有美感，造型震撼。

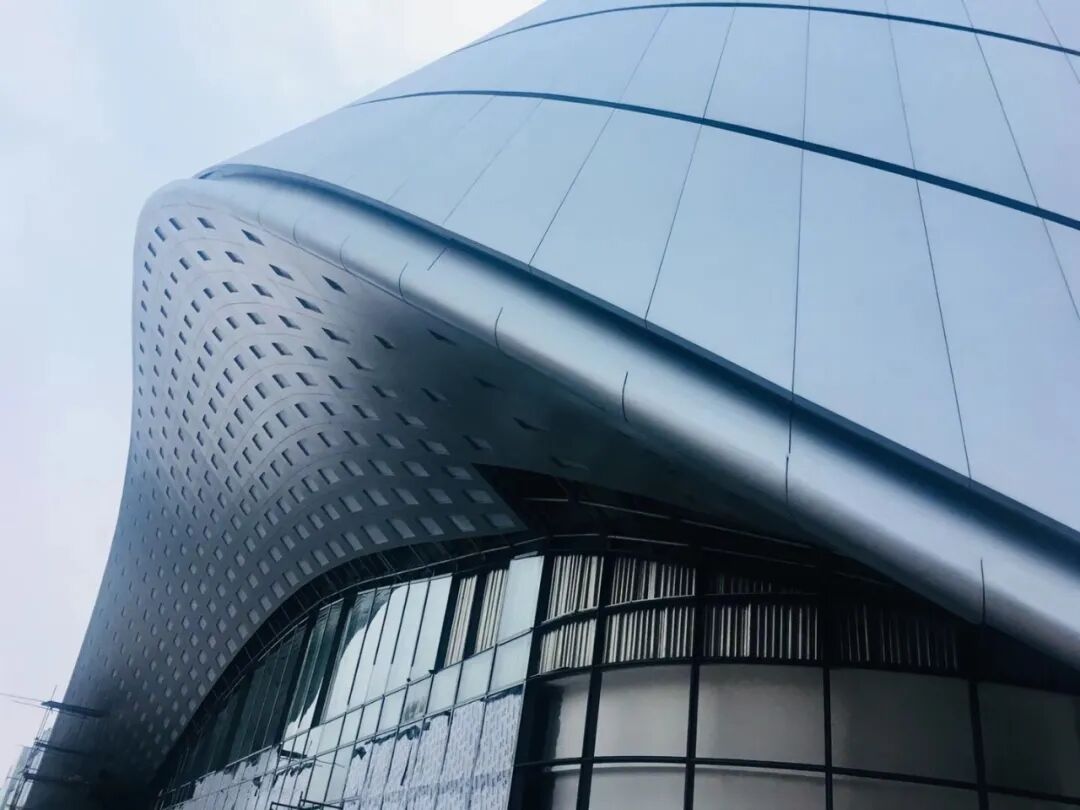

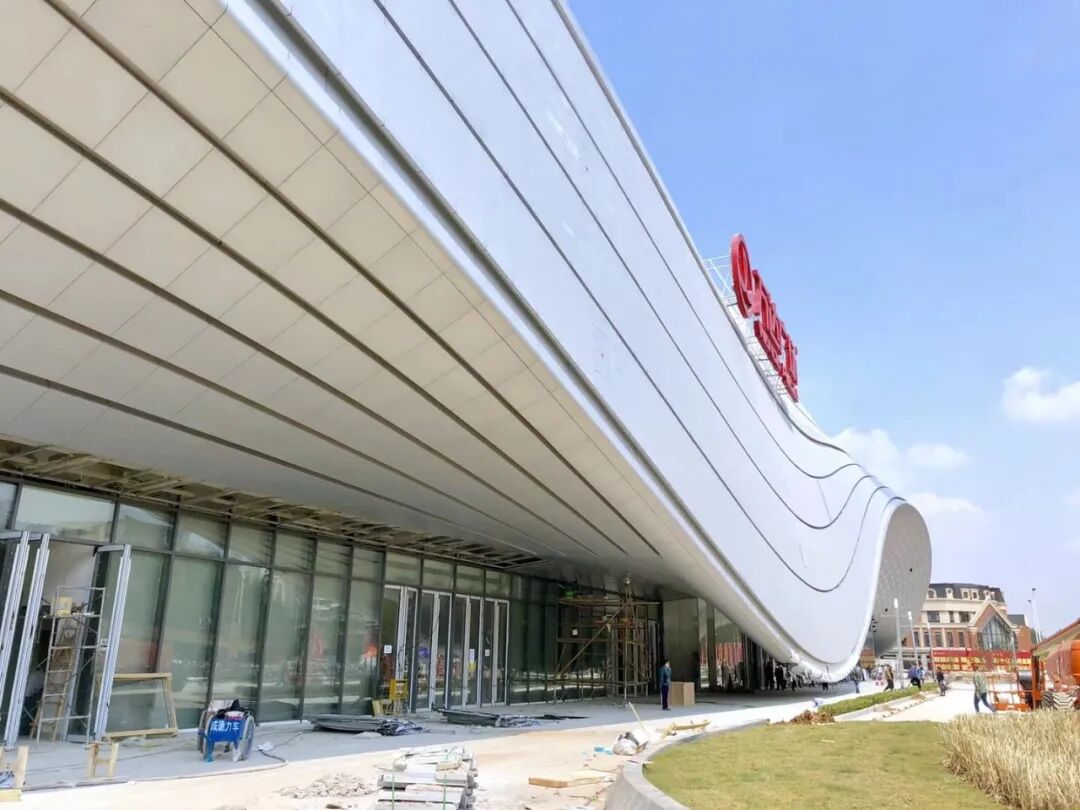

细节完美：

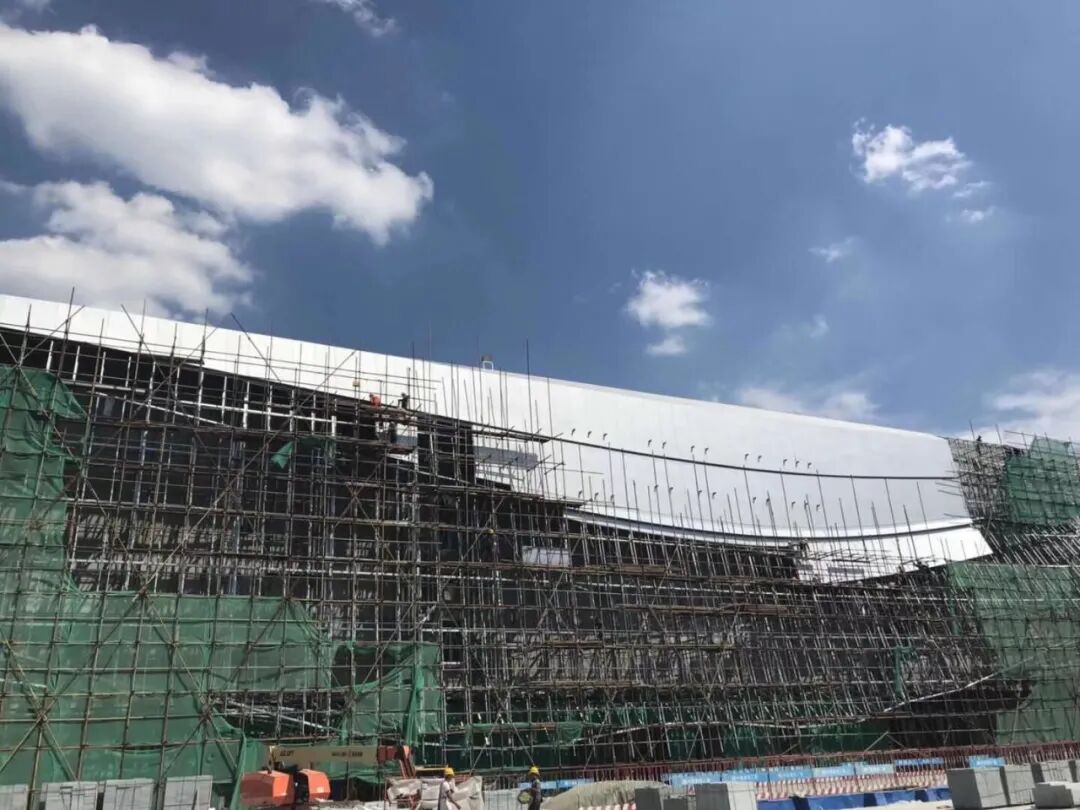

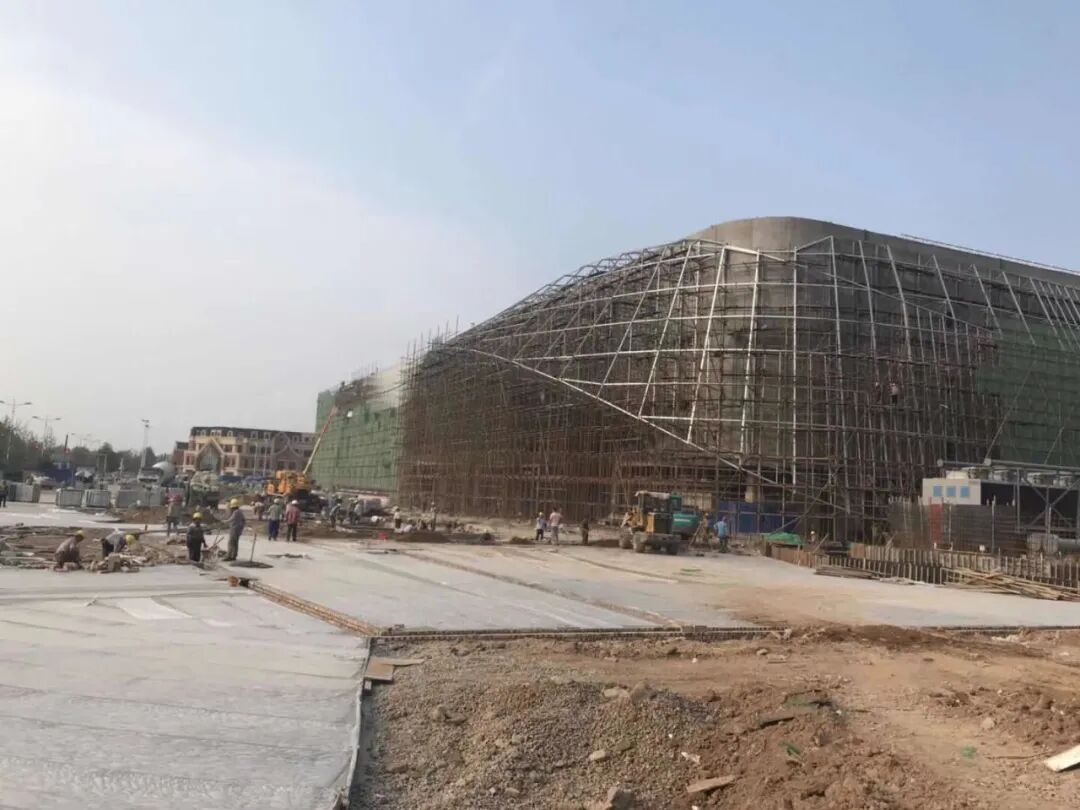

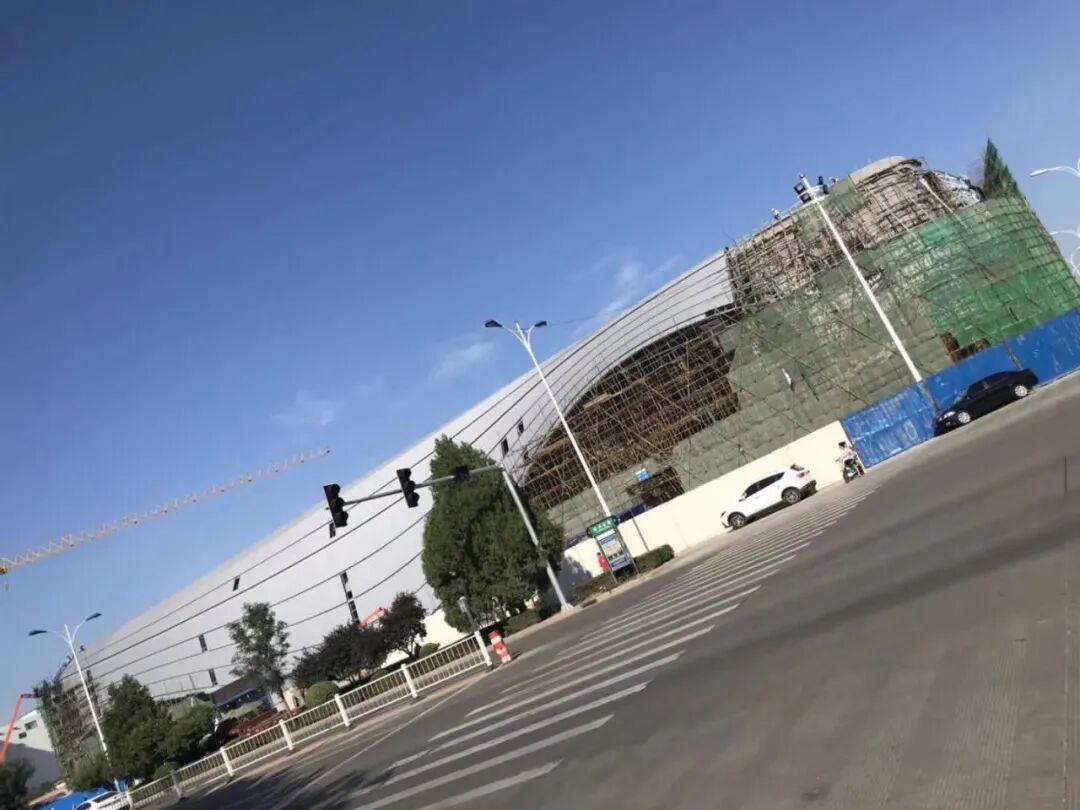

现场铝板安装过程照片：
这个项目能做成，核心就三点：
1、核心武器：Rhino（犀牛）+ Grasshopper（GH）
2、正确流程：方案阶段就用Rhino建精准的NURBS曲面模型，确保曲率是光滑的、数学上“干净”的。在深化阶段，直接上Grasshopper参数化平台。
3、GH的”神操作“：以“双曲铝板优化”为例，
· 自动分析：GH能瞬间把幕墙曲面的每一块板进行翘曲率分析，并用不同颜色告诉你哪些板是双曲、哪些可以压成单曲。
· 一键优化：设置好允许误差（比如8毫米），GH自动把几百块双曲板拟合成单曲板或平板，直接输出加工图和下料单给工厂。
结果是什么？ 加工厂拿着精确的展开图直接冲压，施工队拿着BIM模型导出的三维坐标点精准安装，板块严丝合缝，效率提升50%，材料浪费降到最低。
💡 2026年的新变化：现在很多加工厂已经配备了5轴激光切割+机器人焊接，只要你的模型精度够，可以直接对接生产线。模型=产品，不再是图纸。
---
我们来看看这个设计是如何推演出来，如何通过甲方的层层要求筛选出来的。
💡 2026年给设计师的忠告
现在不是房地产黄金年代了，甲方比你更懂成本核算。用SU拉个“假曲面”的年代已经过去了。现在的项目，哪怕是个售楼处，都要求BIM正向设计、模型直接对接生产。
如果你还在靠SU和3Dmax闯天下，那被“玩砸”的，可能就是你职业生涯的下一站。
别等被行业淘汰，才后悔没早点学犀牛和Grasshopper。 这里的“玩砸”，不仅是砸了项目，更是在砸自己的饭碗。
