某航空公司舱门转轴装配案例解析：基于3DCC的公差仿真全过程

打开3DCC，导入UG、CATIA、Creo等MBD数模，并自动识别模型中的PMI信息，包括尺寸公差、几何公差、基准关系等。

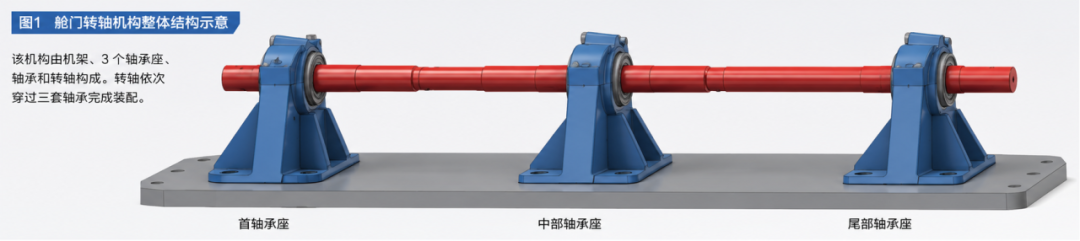

然后定义计算目标。本案例需要建立5个闭环目标：C1、C2是转轴与中部轴承、尾部轴承的最小间隙；C3、C4是首轴承与中、尾轴承轴线距离偏差；C5是转轴自身轴线浮动量。

这个操作步骤的本质，就是把装配问题拆成多个可量化的空间约束问题，使得后续的仿真能够逐项求解。

这一环节是整个计算的核心过程——公差仿真建模。根据厂家的真实工艺，该结构采用“芯轴定位+配作打孔”的装配方式：先用芯轴保证轴承同轴，再通过配钻方式保证轴承座位置精度。

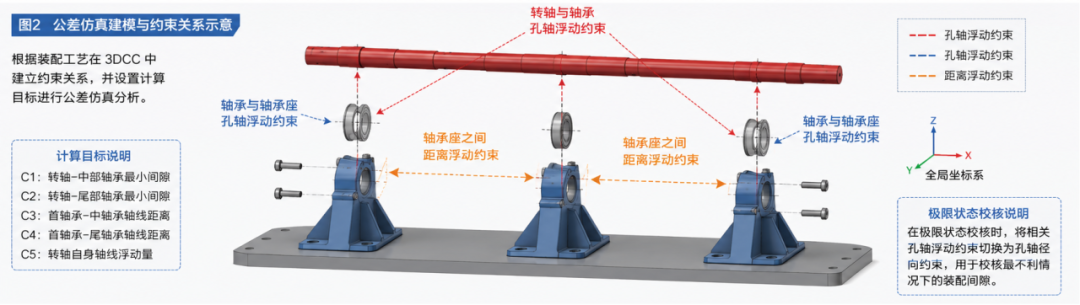

在3DCC中，该过程通过约束来还原。比如芯轴通过同轴约束模拟，轴承与轴承座之间建立孔轴浮动约束，轴承座之间建立距离浮动约束，转轴与轴承之间建立孔轴浮动约束。如此，就把真实装配过程转变为一个“可计算的装配约束链”。

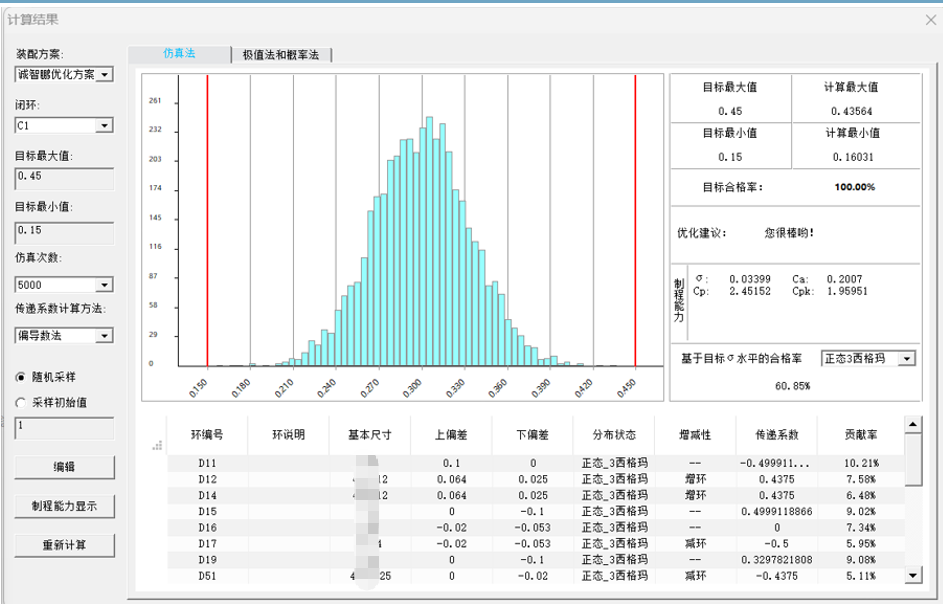

在建模完成后，3DCC采用蒙特卡洛仿真方法进行计算。每一次计算都会随机带入零件的公差波动，按照±3σ的正态分布去抽样，模拟完整装配过程。通过5000次仿真后，得到了一个统计学层面的结果。

先来看原厂配作方案。根据具体计算数值，判断出方案的精度较高，而且同轴度控制得比较理想，转轴浮动量也不大。但是，它对芯轴和配作工艺要求非常高，不仅制造成本高，而且装配周期较长。

然后再看取消配作、改成螺钉直接定位的方案。根据计算数值，同轴度误差明显增大，转轴整体浮动范围也显著上升。虽然装配流程简化了，但系统稳定性也随之下降。

更关键的是，在极限状态下我们再看间隙，有些工况下转轴和中间轴承的最小间隙已经非常接近临界值，说明存在卡滞风险。

针对以上问题，3DCC提出结构级优化方案：在轴承座增加中心凸台，与机架凹槽配合定位。螺钉只负责固定，不再承担定位功能。

重新计算结果表明，转轴与各轴承之间的间隙状态更加稳定，极限工况下未出现接近临界的卡滞风险；同时，同轴度指标整体收敛，转轴浮动量也明显降低。

显然，该结构优化方案让整个定位逻辑发生了变化：从依赖多个螺钉孔的位置精度，变成依赖一个结构定位关系，从而显著降低了尺寸链不确定性。从最终对比结果来看，3DCC建议的凸台定位优化方案，更能达到精度与成本的最佳平衡。
