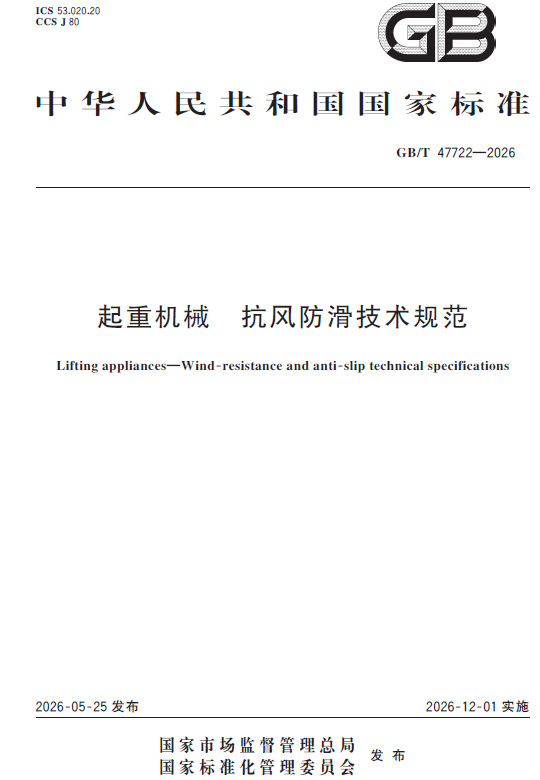

GB/T 47722-2026 起重机械 抗风防滑技术规范发布

   起重机械广泛应用于港口、船厂、水利水电建设、桥梁建设、核电、机械制造等行业，具有结构高耸、迎风面积大、整机重心高等特点，对风载荷十分敏感。我国南方地区台风频发，几乎每年都会遭受强热带风暴侵袭，而北方地区虽受台风影响较少，但时有突发性阵风，更加难以预测和防范。因防台风措施的不断加强，近年来由可预见的台风引发的起重机械安全事故越来越少，而由突发阵风引发的安全事故则越来越多，最大阵风风速已超过相关标准规范规定的 35m/s 风速，对起重机械的抗风防滑技术提出了新的要求。

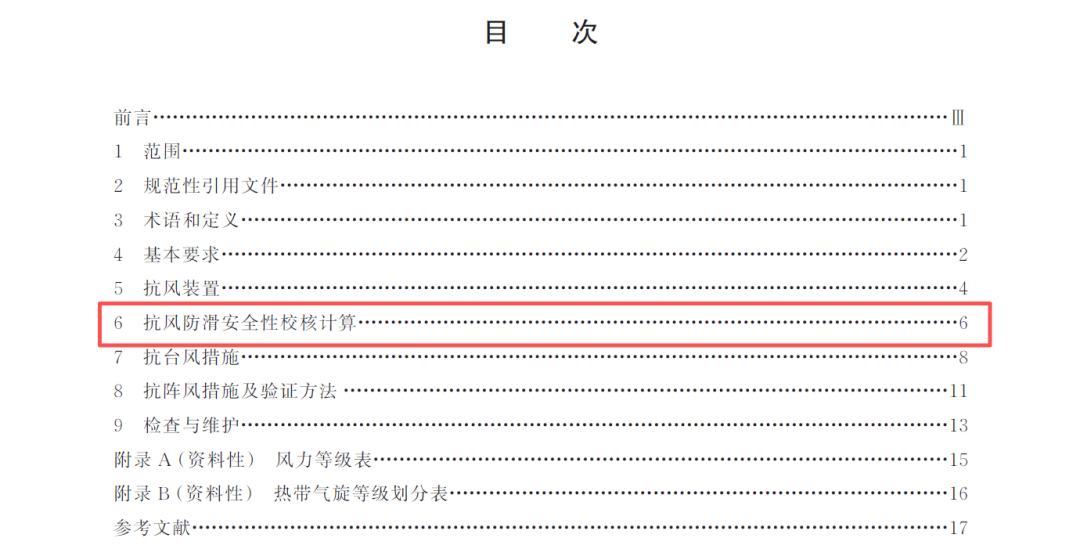

• 必须覆盖的全部校核工况（规范 6.1、6.2、6.3）

1. 1.两大基础工况大类

• 工作工况：带载 / 空载、顺风下坡、运行停车、突发阵风（沿海 35m/s/ 内河 30m/s/ 内陆 25m/s）；
• 非工作工况（台风控制工况，50 年一遇，沿海最低 55m/s）：小车居中、空载、整机锚固 / 仅夹轨防滑两种状态。

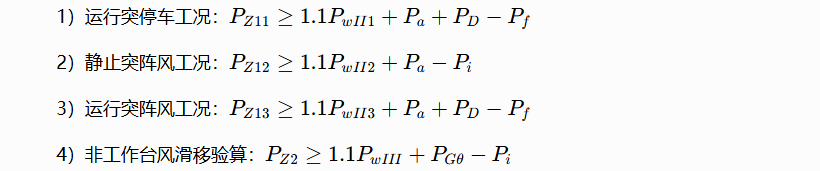

2. 2.三类强制防滑滑移验算（规范 6.2 三条公式）

• 多风向加载：0°/45°/90° 侧向、斜向风，区分迎风压力、背风负压；
• 构件应力：主梁、支腿、门架、拉杆、回转支承、锚固支座等风载组合应力；
• 位移限值：侧向最大变形满足规范刚度要求；
• 局部高应力区识别（焊缝、变截面、支腿根部）。


• 锚固装置 / 一键锚定销：抗拔、抗剪、基础反力；
• 抗风拉索 / 拉杆：索拉力、支架弯矩；
• 夹轨器 / 轮边制动器 / 顶轨器：夹持力、衬垫挤压应力；
• 端部止挡、缓冲器冲击校核。


• 仿真输出成果合规要求（特检 / 型式试验认可）

1. 整机应力、位移云图；
2. 轨道轮竖向 / 水平 反力统计表；
3. 滑移、倾覆安全系数汇总；
4. 抗风装置载荷（夹轨力、拉索拉力、锚定反力）；
5. 多风向、多工况对比报告；
6. 复杂场地 CFD 风压云图（港口 / 台风区必备）。

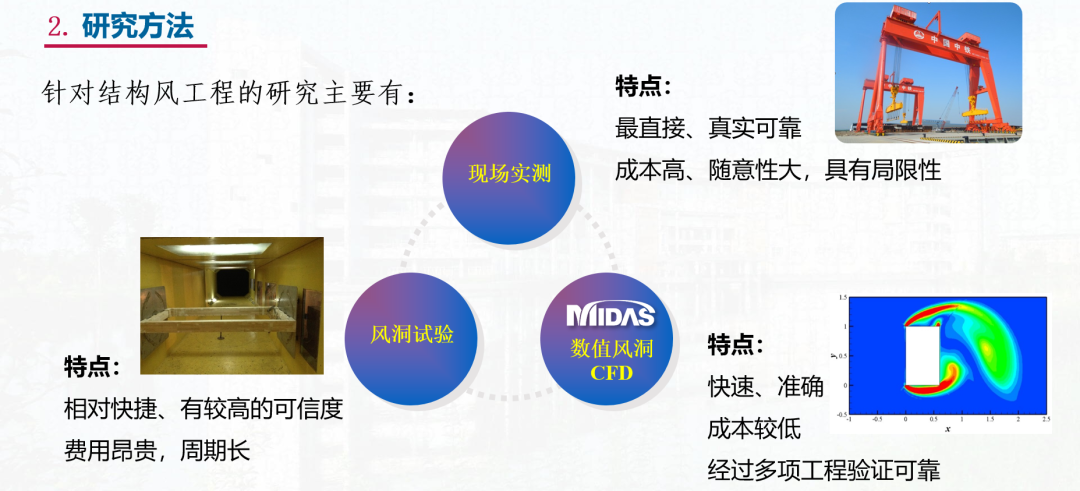

• 技术路线对比

• 抗风分析全应用场景（分设计、检验、运维三大阶段）

新品研发设计阶段（源头设计）

1. 门式 / 桥式起重机（厂房、制梁场、路桥预制场）

   双梁门吊、提梁机、集装箱轨道龙门吊，大跨、高支腿，侧风倾覆风险最高；校核：整机抗滑移、抗倾覆、支腿主梁风载强度、夹轨器夹持力匹配。

2. 港口起重设备（岸桥、门座吊、轮胎吊）

   沿海台风高发区，非工作状态需抵抗 12 级以上台风；分析：整机锚固方案、大梁风振、缆风绳拉力、轨道基础抗拔。

3. 塔式起重机、施工升降机

   高耸细长结构，风振共振控制、附着拉杆风载荷校核、非工作回转锚固防风。

4. 特种起重设备（造船龙门、核电环形吊、架桥机）

   超大迎风面积、悬臂超长，需 CFD 流场仿真 + 结构耦合，校核局部负压、涡流冲击。

型式试验与特检验收场景

1）新机出厂型式试验：提供抗风载荷组合计算书、有限元仿真报告，验证结构强度、整机防滑安全系数；2）在用设备定期检测：老旧门吊 / 岸桥改造、移场搬迁后，重新复核当地最大风速下抗倾覆、滑移能力；3）专项安全评审：台风季港口、大型工地安全评估，出具防风专项验算报告。

现场运维与应急管控场景

1. 划定设备工作风速阈值、停机风速、全锚固风速，配套风速仪自动联锁夹轨器；
2. 极端天气预案计算：台风来临前缆风绳拉力、地锚承载力、铁楔布置数量校核；
3. 事故复盘：大风倾覆事故逆向风载荷仿真，定位设计 / 管理缺陷；
4. 场地规划：多台起重机并排布置，仿真设备间风遮挡、紊流放大效应，优化轨道间距。

改造与优化场景

1）旧起重机加高支腿、加长悬臂改造，重新验算风载应力与防滑；

2）防风装置优化：液压夹轨器、自动铁楔、回转制动器选型匹配计算；

3）轻量化优化：在满足抗风安全系数前提下拓扑优化主梁、支腿截面，减重降成本。

• midas NFX 解决措施

1. 静力学模块：满足基础防滑、倾覆、结构强度全部强制验算

1）多单元适配起重机整机建模

• 梁单元：主梁、支腿、桁架臂、拉杆；
• 壳单元：门架箱体、司机室、臂架面板；
• 实体单元：夹轨器、锚定支座、车轮；
• 弹簧 / 索单元：模拟抗风拉索、缆风绳、轨道摩擦约束、制动器弹性约束；
• 集中质量：小车、配重、吊具，精准匹配整机重心（倾覆计算核心参数）

• 支持均布风压、集中风力分多风向批量施加；
• 内置自重、起升载荷、坡道分力、惯性力；
• 自定义载荷分项系数 1.1，直接匹配规范滑移公式放大要求；
• 自动区分工作风（20m/s）、阵风（25/30/35m/s）、非工作台风（≥55m/s） 三类风速工况。

• 轨道底部提取水平、竖向轮反力，直接代入规范滑移公式；
• 支持摩擦接触设置（车轮 0.14、夹轨 0.25，完全匹配规范表 1）；
• 一键计算抗滑移、抗倾覆安全系数，自动标记不满足规范工况；
• 模拟铁楔、夹轨器、锚定装置附加约束，计算所需最小夹持力。

• 锚定销、锚坑基础：实体应力 + 抗拔 / 抗剪校核；
• 抗风拉杆 / 钢丝绳索单元计算拉力；
• 轮边制动器、顶轨器挤压应力、衬垫接触应力；
• 端部止挡 + 缓冲器冲击静力 / 瞬态校核。

2. NFX CFD 流体模块：满足复杂场地精细化风场要求（规范高精度计算项）

1）内置 k-ε 湍流模型，建立整机外围流体域，模拟多向来流；

2）输出整机表面风压分布云图，区分迎风正压、背风负压、边角涡流升压；3）自动提取各构件平均风压，替代国标简化体型系数，用于结构加载；

4）模拟多台起重机之间遮挡、山谷风加速、码头紊流效应；

5）输出各截面风合力，直接用于防滑倾覆验算。

3. 流固耦合 FSI：港口 / 超大起重机高端抗风必备（规范风振、动态风压）

• 单向 FSI：CFD 风压映射至结构，做高精度静力抗风校核（项目主流）；
• 双向 FSI：大风下结构变形反向改变流场，分析颤振、涡流共振；
• 瞬态动力学 + 阵风时程：模拟突发交变阵风，计算动态风振应力、疲劳载荷。

4. 动力学、模态分析：高耸塔机 / 门架风振共振校核

• 模态提取整机固有频率，规避阵风激振区间；
• 瞬态动力学模拟阵风冲击、大车失控撞击；
• 疲劳模块：支腿疲劳寿命评估

• MeshFree 解决措施：

适配方案快速校核、中小型起重机、批量迭代场景

核心定位：前期方案快速抗风验算，简化流程，无需网格划分

1. 完全可实现的规范计算内容（基础静力校核全覆盖）

1）整机快速静力抗风分析

• 直接导入完整 STEP 装配体，无需几何清理、抽中面、手动网格；
• 实体单元自动求解，主梁、支腿、小车、配重完整保留；
• 支持重力、均布风压力、集中风力、坡道分力、吊重载荷批量施加；
• 可设置轨道摩擦接触（0.14/0.25 匹配规范）、弹簧模拟夹轨 / 拉索约束

• 轨道支撑处输出水平、竖向轮反力；
• 后处理自动统计稳定 / 倾覆力矩、计算安全系数；
• 快速对比不同支腿高度、迎风面积、夹轨配置方案。
