04 Fluent教程 | 启动器设置详解

1 选择许可等级

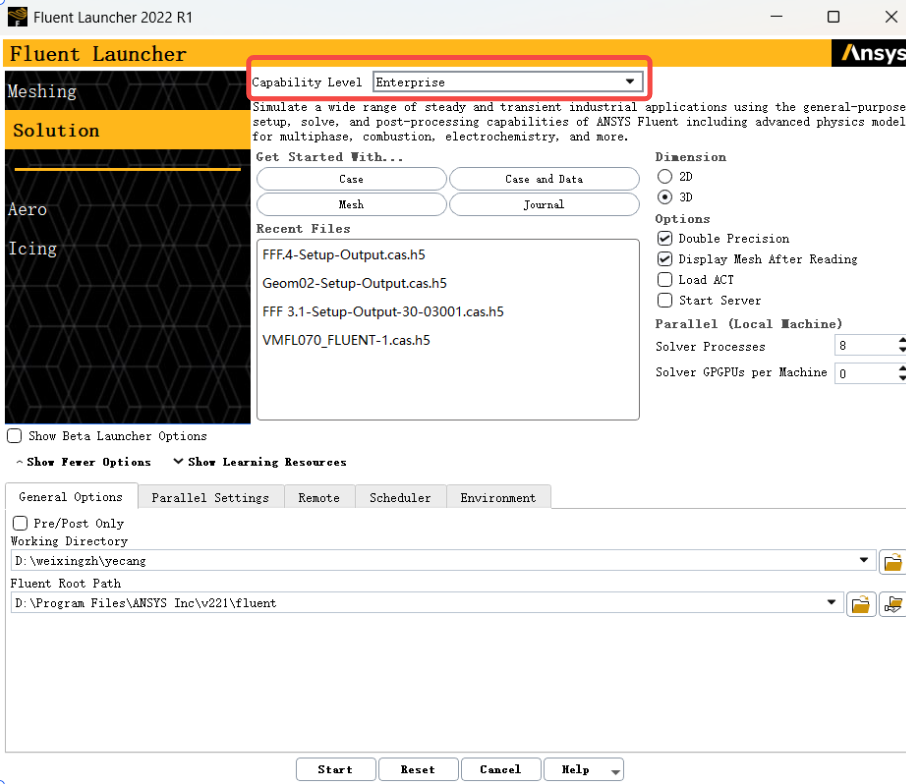

首先我们可以在 Fluent 启动器中通过功能等级下拉列表指定许可等级。不同许可等级对应的可用功能特性，我们已在上一篇文档中进行了讲解，此处不做过多阐述。

2 Fluent启动器界面详解

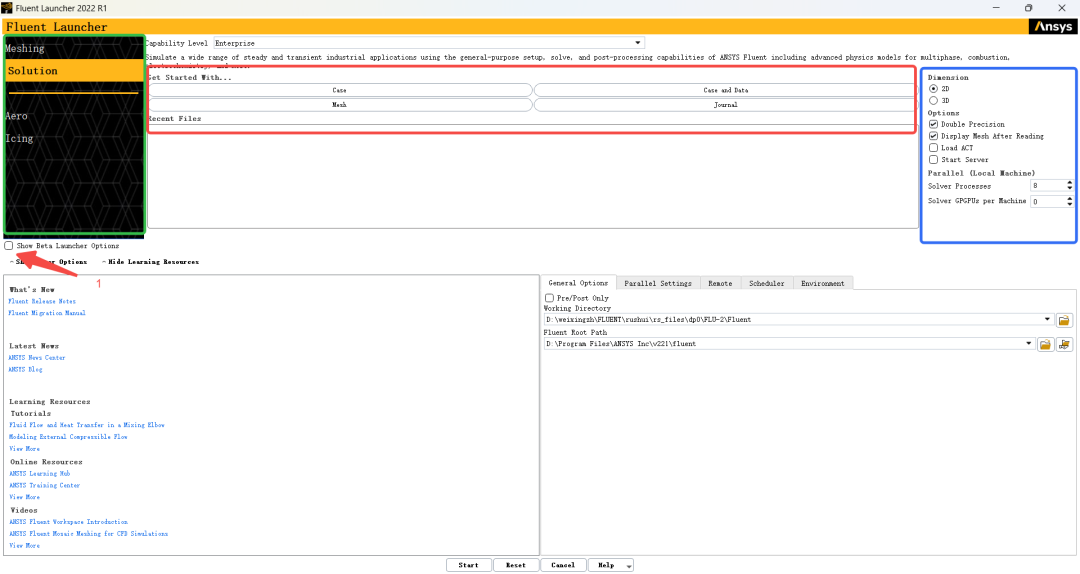

如上图所示，为Fluent启动器的界面，主要分为三部分：

1左侧蓝色为我们计划使用的工作区，主要分为：网格划分 | 求解 | 航空气动 | 结冰

1启动器中的分隔线将通用的网格划分与求解工作区和专用功能选项区分开来，一般情况下我们只需使用前面两个。

1除此之外，我们还可以勾选Show Beta Launcher Options，调出尚未正式定型的附加工作空间与相关设置。

1中间红色 区域为 Case | Mesh | Case and Data | Journal 四个选项，我们可以根据导入的文件类型自行选择，若是新建空白计算案例，则可以跳过此步。

1左侧蓝色 区域则是求解器参数设置工作区，主要分为 Dimension | Options | Parallel 三个部分，

1 Dimension ：该部分的含义是指你的计算模型是二维还是三维，如果是二维则选择2d，如果是三维则选择3d。

1其余两部分下文配合选项卡介绍

2.1 在Fluent启动器中设置常规选项

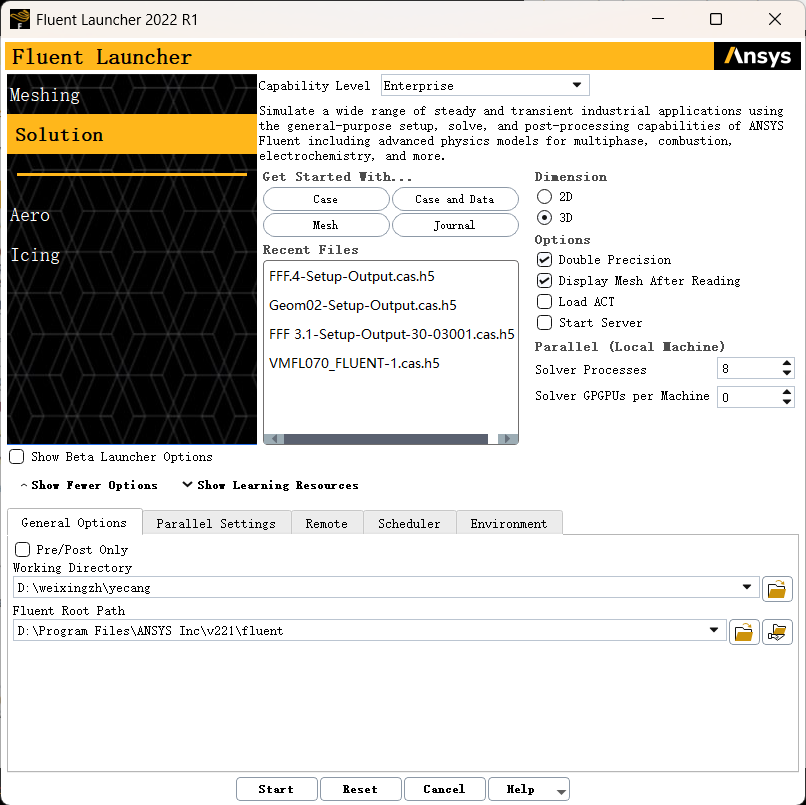

首先对General Options选项卡进行介绍，该选项卡为常规设置选项，具体界面如下图：

其中：

1勾选仅前/后处理，可使Ansys Fluent仅运行前处理和后处理功能。默认的Ansys Fluent完整求解模式支持问题的设置、求解与后处理，而仅前/后处理模式下无法执行计算。

1在工作目录栏中指定当前工作目录路径，或单击浏览按钮选择目录结构。

1FLuent Root Path则建议保持默认

2.2 单精度与双精度求解器

所有计算机平台均支持Ansys Fluent的单精度和双精度版本。对于大多数算例，单精度求解器即可满足精度要求，但某些类型的问题使用双精度版本需使用双精度求解器：

1几何模型存在尺度差异极大的特征（如极长的细管道），单精度计算可能精度不足。

1几何模型包含多个通过小直径管道连接的封闭区域（如汽车进气歧管），除一个区域外，其余区域的平均压力可能都很大（因为仅能设置一个全局参考压力位置）。

1涉及高热导率比和/或高纵横比网格的耦合问题，单精度求解器可能因边界信息传递效率低而影响收敛性和/或计算精度。

1使用颗粒群平衡模型求解粒径分布的多相流问题，统计矩的数值可能跨越多个数量级。

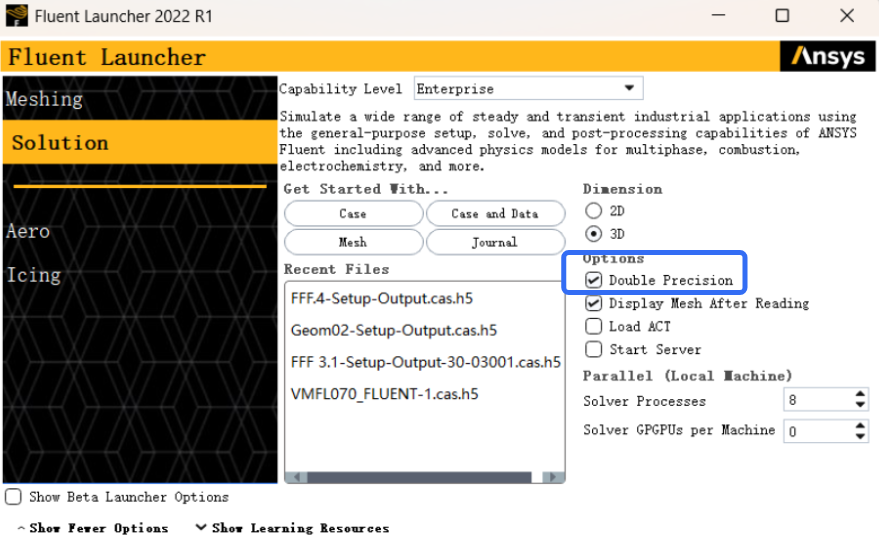

选择单精度与双精度的选项即在Options→Double Precision，勾选即为双精度，取消勾选即为单精度。具体设置如下图

2.3. 在Fluent启动器中设置并行选项

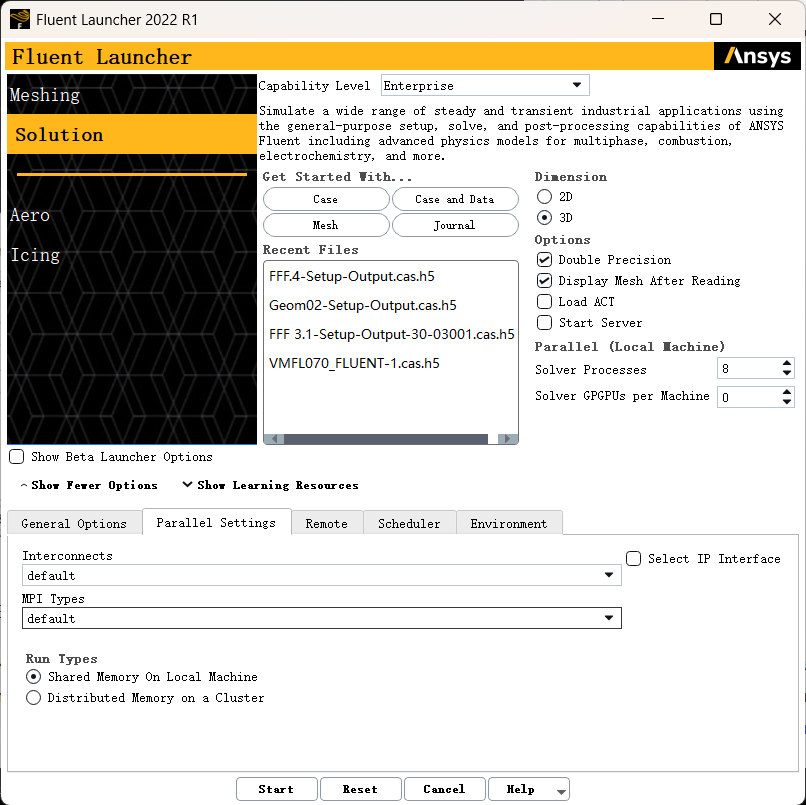

接下来对Parallel Settings选项卡进行介绍，该选项卡为并行设置选项，一般情况下选项卡内容保持默认即可，具体界面如下图：

我在超算平台使用时会将MPI Types修改为msmpi（但大家不要问我为什么，我也不知道），该部分的重点在于 Parallel (Local achine) 部分的介绍，具体含义如下：

1将网格划分进程数设为1，使网格计算仅使用单个处理器核心。

1将求解器进程数设为1，使求解计算仅使用单个处理器核心。

1将网格划分进程数设为大于1，允许多进程同时运算。注意：增加网格划分进程数时，求解器进程数也会同步增加至相同核心数。

1将求解器进程数设为大于1，允许多进程同时运算。

2.4. 在Fluent启动器中设置远程选项

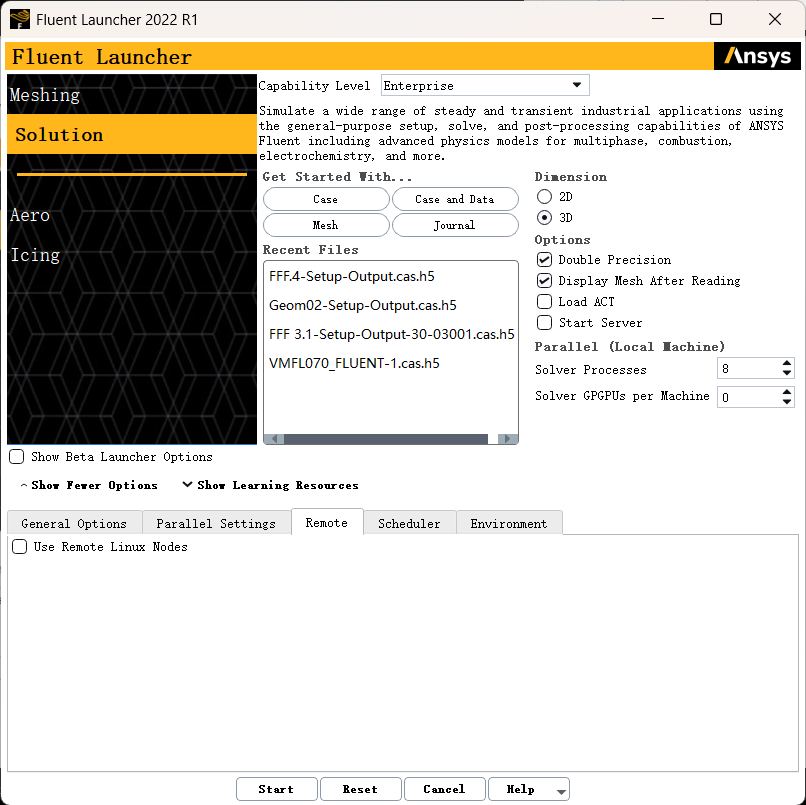

接下来对Remote选项卡进行介绍，该选项卡为设置远程选项，一般情况下用不到，主要涉及到LINUX版本的计算，大家仅做了解，具体界面如下图，如果想要详细学习请关注ANSYS官网：

2.5. 在Fluent启动器中设置调度器选项

接下来对Scheduler选项卡进行介绍，该选项卡为设置远程选项，一般情况下用不到，主要涉及到LINUX版本的计算，大家仅做了解，具体界面如下图，如果想要详细学习请关注ANSYS官网：

2.6. 在Fluent启动器中设置环境选项

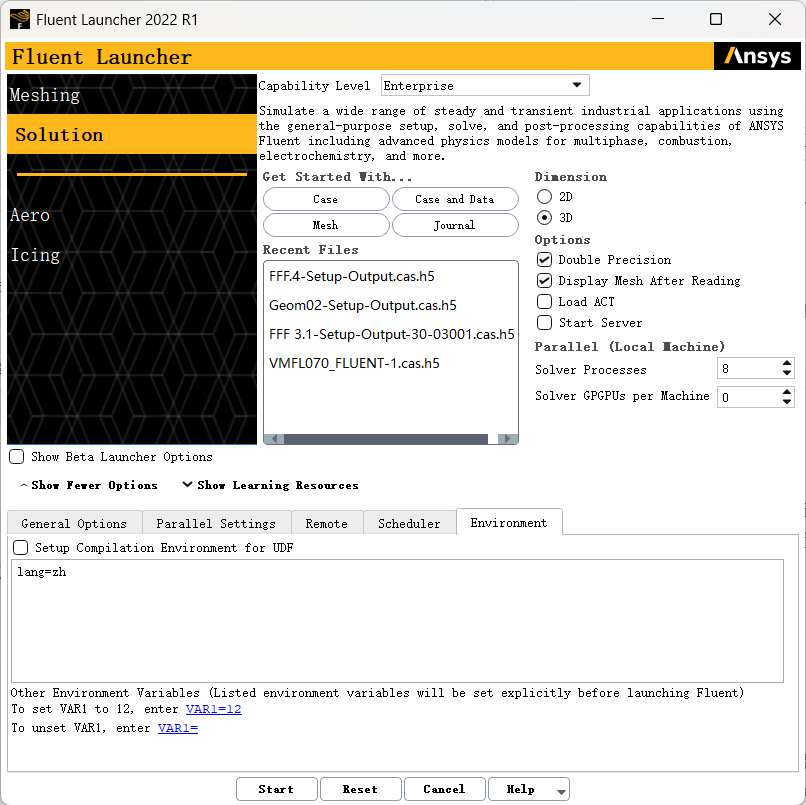

接下来对Environment选项卡进行介绍，该选项卡为环境设置选项卡，具体界面如下图：

可以用于指定在Ansys Fluent中编译用户自定义函数（UDF）的编译器设置（仅Windows系统）。该选项卡还可用于设置运行Ansys Fluent所需的环境变量。

此处介绍一个对我国学者比较友好的一个指令lang=zh，将Fluent变为中文版使用！！！
