板子拿到手,我恍惚看成了树莓派,但这比树莓派猛多了

3月前浏览758

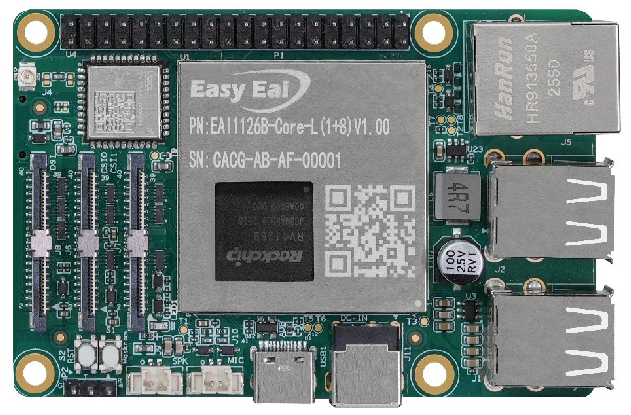

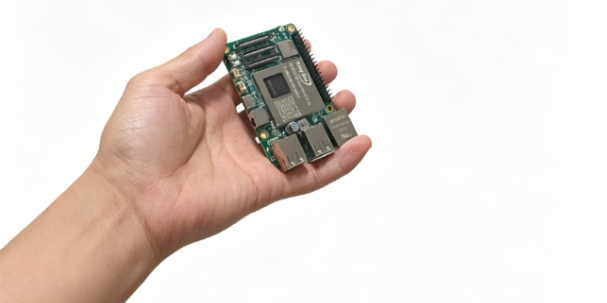

先给大伙看张图。

板子非常小巧,拿到手那一刻,我恍惚看成了树莓派。但这块板子比树莓派猛多了。我说的猛,主要指三个方面:AI算力、图像处理,还有成本。

今天跟大家聊的是EASY-EAI灵眸科技新出的一款AIoT开发板——EASY-EAI-PI2,它基于RV1126B芯片,由核心板加底板组成。

这颗芯片自2025年5月正式推出并批量上市以来,第一批推出开发板的方案商里,我了解到的就有灵眸科技。当时芯片刚出来两三个月,也就是8、9月份的时候,他们就推出了第一款EASY-EAI-Nano-TB。现如今,他们又带来了新款EASY-EAI-PI2。

咱们从工程师的角度,把它的核心板、底板、接口、参数都掰扯一遍。跟老款Nano-TB比,PI2最大的变化就是把核心板从板对板连接器换成了LGA封装,这种设计更适合振动环境,整体板形更小,非常适合无人机、机器人、移动机器人、智能家居、安防这类应用场景。

01

整体介绍

这套EASY-EAI-PI2开发板采用了一种核心板+底板的设计。

核心板把RV1126B芯片、内存、存储这些核心部件都集成在一块板子上,稳定可靠,直接拿来开发或者做产品都行。底板上该有的接口也配得挺全:星闪、USB、网口、WiFi&BT都有。

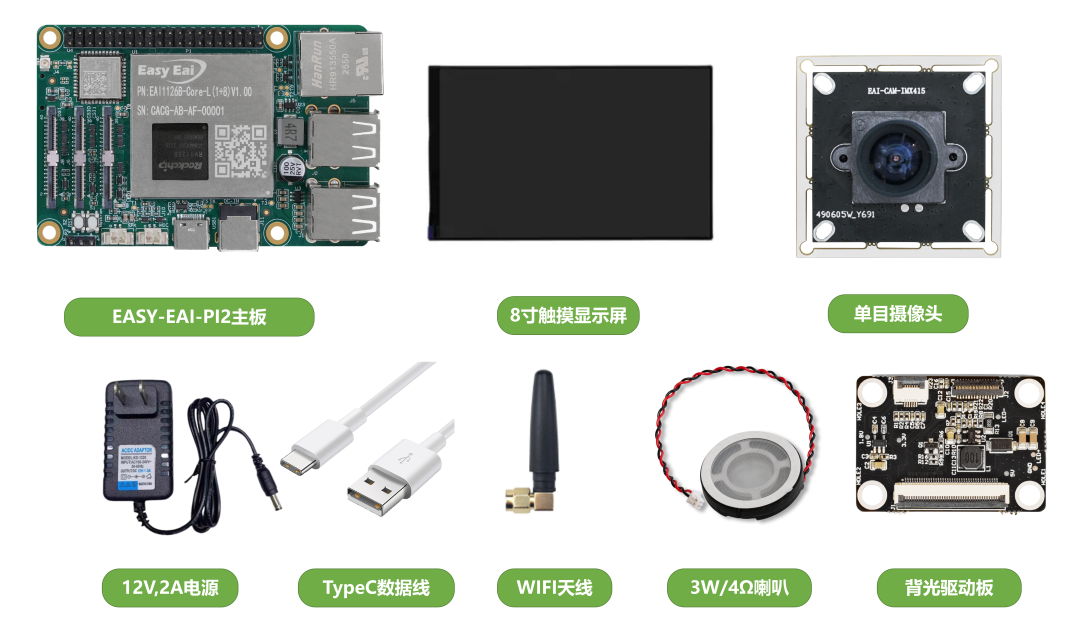

打开包装,里面配了这些东西:EASY-EAI-PI2主板一块,8寸触摸显示屏,单面摄像头,12V/2A数据线,WIFI天线,3W/4Ω喇叭和背光驱动板。基本上你拿到手,接上电就能开始玩了。

这块开发板主要面向那些需要视觉处理、环境不友好、功耗不能太高,而且希望产品能快速量产的场景。从硬件设计角度看,无人机、机器人、智能家居、安防这几个场景,对核心板的封装形式、工作温度范围、抗震性还有EMC性能都有明确要求。PI2正是针对这些需求做的设计。

02

核心板介绍

核心板EAI1126B-Core-L是整个方案最重要的部分。它把最难搞的DDR内存、eMMC存储、电源管理芯片PMIC这些核心部件,一个不落全集成在一块小板上,相当于一个完整的最小系统。

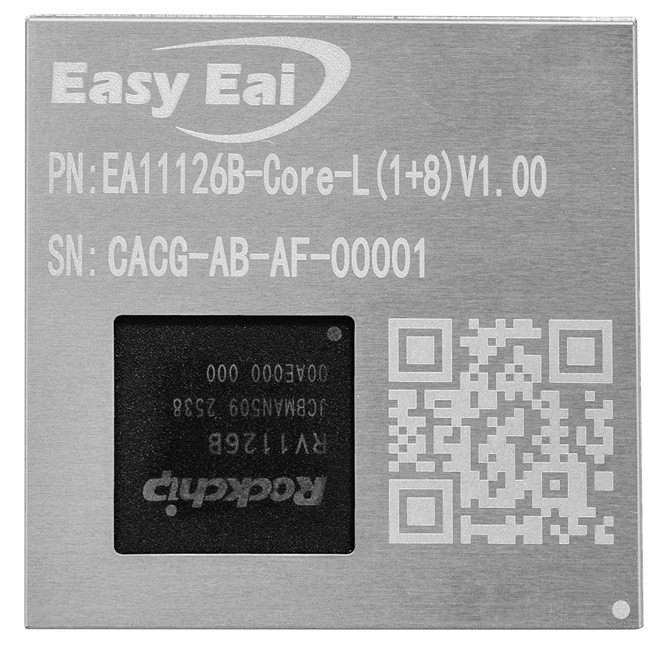

看下图,核心板正面加了一块屏蔽罩,能有效保证电磁兼容性,让系统更稳更可靠。屏蔽罩只露出主芯片RV1126B,这个地方可以预留散热器,用硅胶垫把热量导到外部散热器上,提升咱们芯片的散热能力。

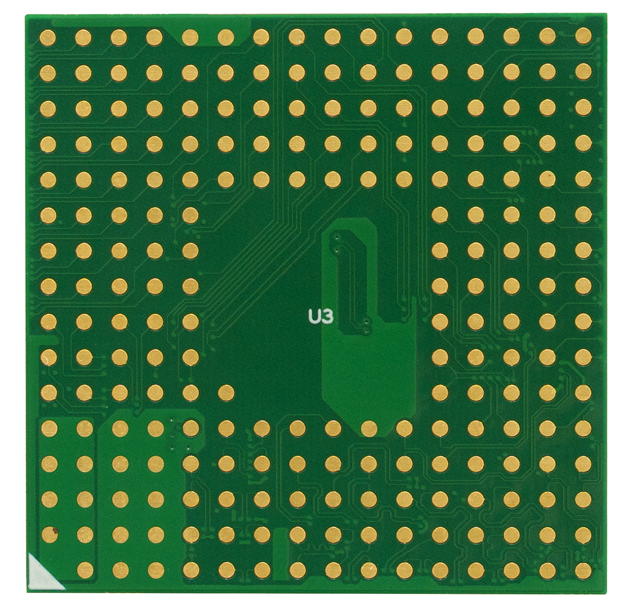

翻过来看背面,金色圆形焊盘排列得整整齐齐,看着就很舒服。EAI1126B-Core-L总共有220个引脚,LGA封装,焊盘间距2.2mm,焊盘直径1mm。

这种核心板一般用的是HDI高密度沉金工艺,8到10层的高规格板子。比普通排针那种连接方式更牢固、更可靠,抗震动和抗干扰能力都强不少。这么设计,就是让你做的产品能扛住各种复杂环境,不光适合学习研究,更适合直接拿去做量产。

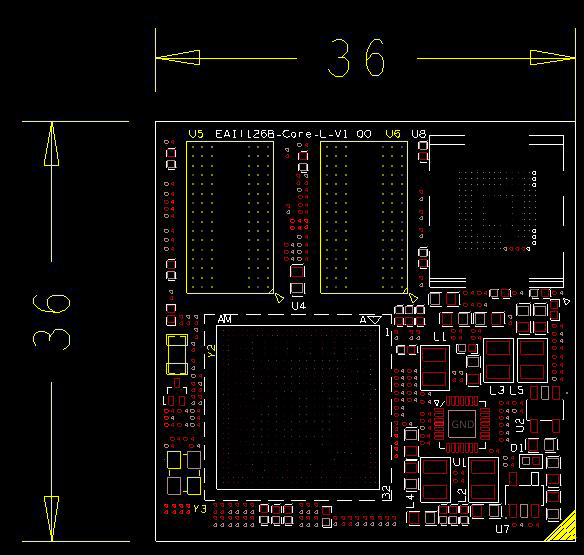

整体的板形尺寸为36mm x 36mm,非常小巧。

核心板有两个版本可选:商用版型号EAI1126B-Core-L,工作温度-20℃到85℃;工业版型号EAI1126B-Core-TI,能扛-40℃到85℃。用户可以参考官方开放的原理图,基于核心板自己做载板,有需要的话也可以根据咱们的需求定制底板。

关于处理器的参数,之前我也写了很多,再简单介绍一下,RV1126B,4核Cortex-A53,主频最高1.6GHz。NPU算力3TOPS,支持INT4/INT8/INT16/FP16混合运算。视频编解码最高支持4K@30fps(H.264/H.265)。ISP是1200万像素传统ISP加800万像素AI-ISP,支持3D降噪、HDR、去雾、鱼眼校正。内存有1GB或2GB DDR4,存储有8GB或16GB eMMC,也可以选配4GB或64GB。

这里有几个点值得说:3TOPS算力做轻量级AI视觉应用足够,人脸识别、物体检测都能跑;ISP能力强,做摄像头画质相关的产品能省很多调图像的功夫;户外设备建议选工业级宽温版本,可靠性有保障。

03

底板介绍

底板EASY-EAI-PI2的作用是评估和开发,把核心板的功能引出来方便测试。

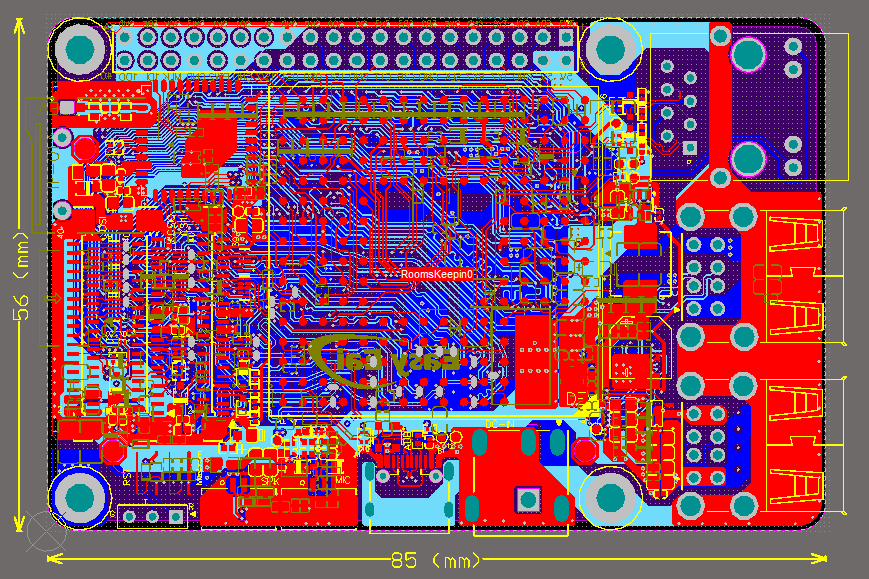

底板尺寸85mm×56mm,不到手掌的一半大。

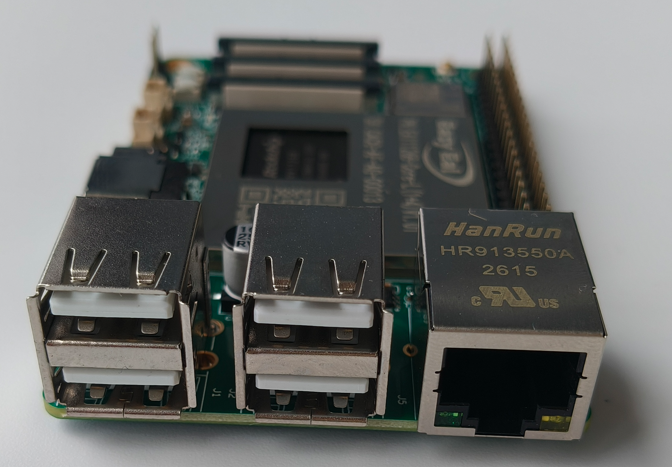

对外海岸线接口,从左往右依次为,两个双层USB2.0 TYPE-A接口,这里核心板支持一路USB3.0但底板上没引出来,需要的话可以自己画底板引出。1路百兆RJ45,10/100M自适应。

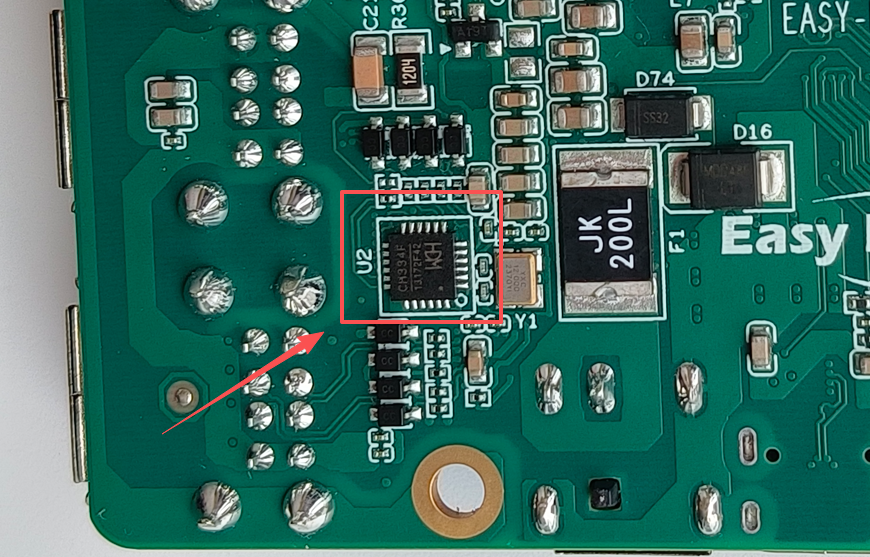

这四个USB是通过背面一颗USB HUB 1转4芯片扩展出来的。

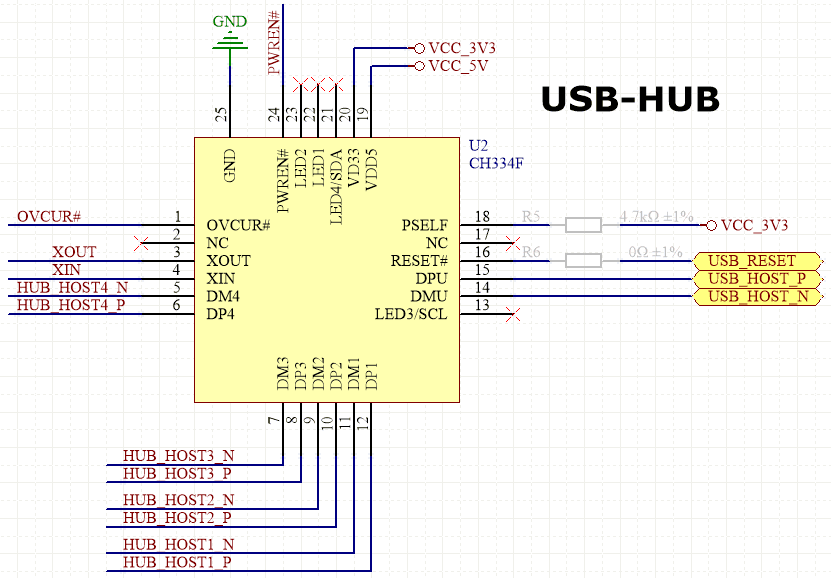

通过灵眸公开原理图,也可以看到用的是沁恒的CH334F,稳定可靠。

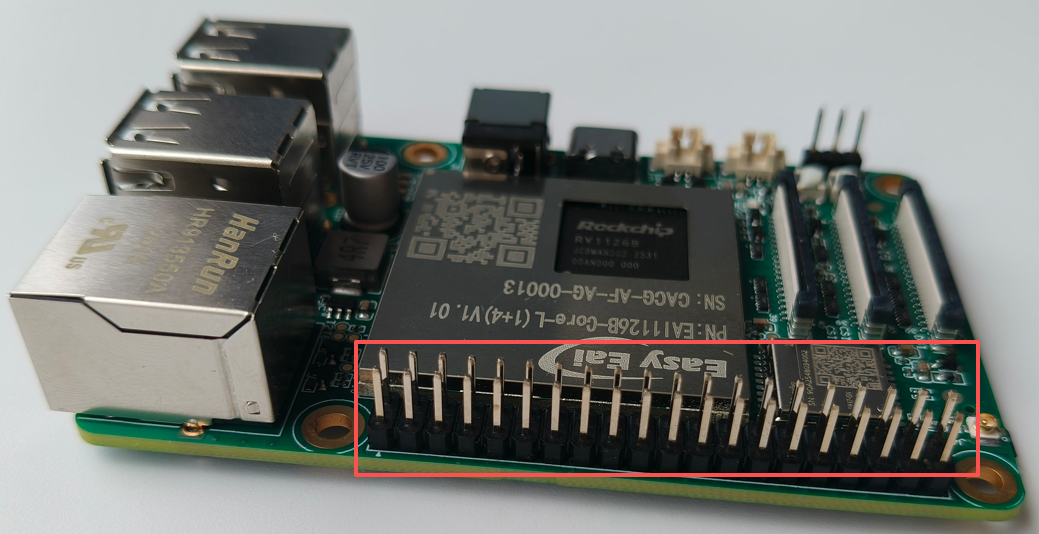

接着是扩展排针接口,底板上有2.54mm间距排针,把常用低速接口都引出来了——电源(3.3V、5V、GND)、1路I2C、2路UART、2路SPI、1路CAN、2路PWM、1路SAI、若干GPIO。做原型验证时直接插杜邦线接传感器模块,非常方便。

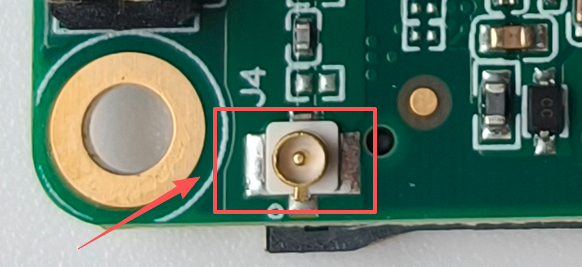

旁边有一个IPEX天线接口。

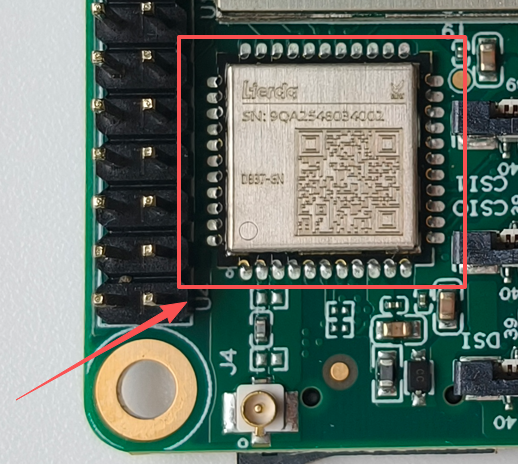

板载了一个三模无线模组,支持WiFi6、蓝牙5.2和星闪SLE1.0。星闪是这两年比较火的近距离通信协议,功耗低、延迟也低。如果你做的是遥控器或者需要低延迟数据传输的产品,这个功能是个加分项。

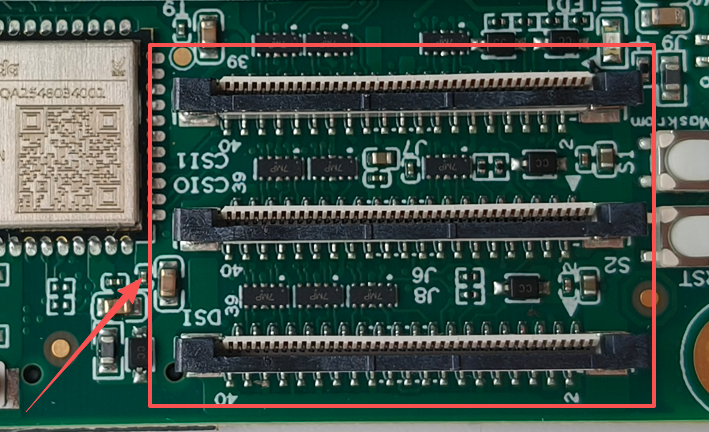

再接着有三个并排的40Pin、0.5mm间距FPC座,有2路MIPI CSI,支持4 lanes,每lane 2.5Gbps,可接高清摄像头做双目视觉或多路输入。

还有1路MIPI DSI,支持4 lanes,最大1920×1080@60Hz,引出了背光PWM、触摸屏I2C、复位中断,接带触摸的显示屏很方便。

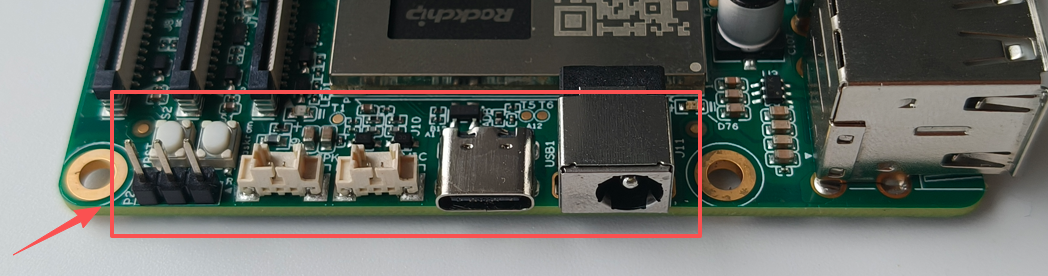

再看最后一边的接口,有一个1x3x2.5mm单排针,专门引出调试串口UART0,接着是两个米白色1x2x1.25mm座子,一个接喇叭输出,可驱动3W/4Ω喇叭。另一个接麦克风输入。

还有1路USB2.0 TYPE-C接口,直连核心板,专门用于烧录固件。最右边是DC 12V电源输入。

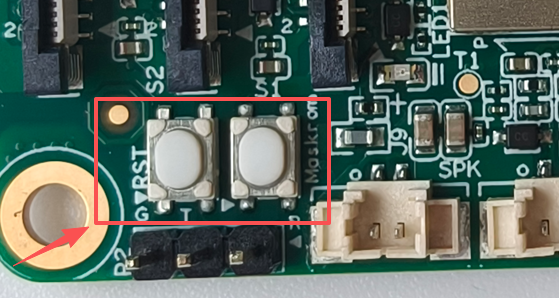

这里还有两个按键,一个是RST复位键,另一个是MASKROM模式键,按住后复位进入烧录模式。

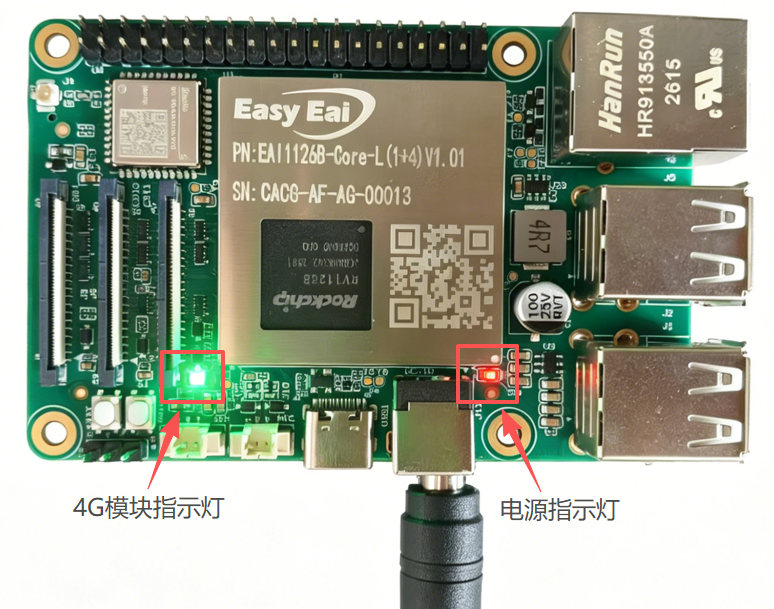

指示灯部分有一个红色的电源指示灯和一个绿色的4G模块通信指示灯。

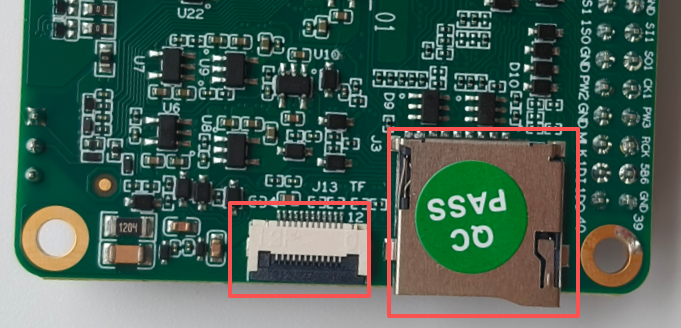

以上板子的正面基本都介绍完了,再看看背面。左边有一个12Pin FPC接口,可以接PDM数字麦克风阵列做远场语音唤醒。
右边是TF卡槽,支持SDIO3.0,可用TF卡存储数据或启动系统,软件开发时就不用反复烧录eMMC。

数据手册里给了不少硬件设计建议,我挑几个说一下。

1、不用的引脚悬空处理。

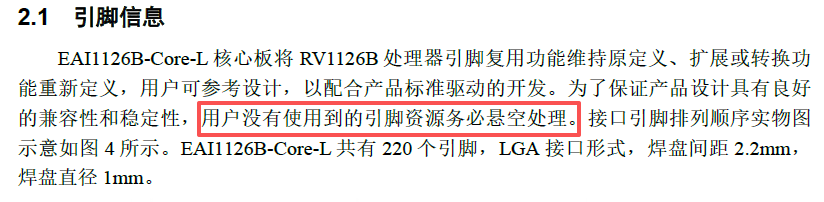

数据手册明确写了“用户没有使用到的引脚资源务必悬空处理”,因为芯片内部可能有上拉或下拉,外部再接地或接电源容易引起冲突。画原理图时不用的引脚直接标NC。

2、核心板焊接用回流焊。

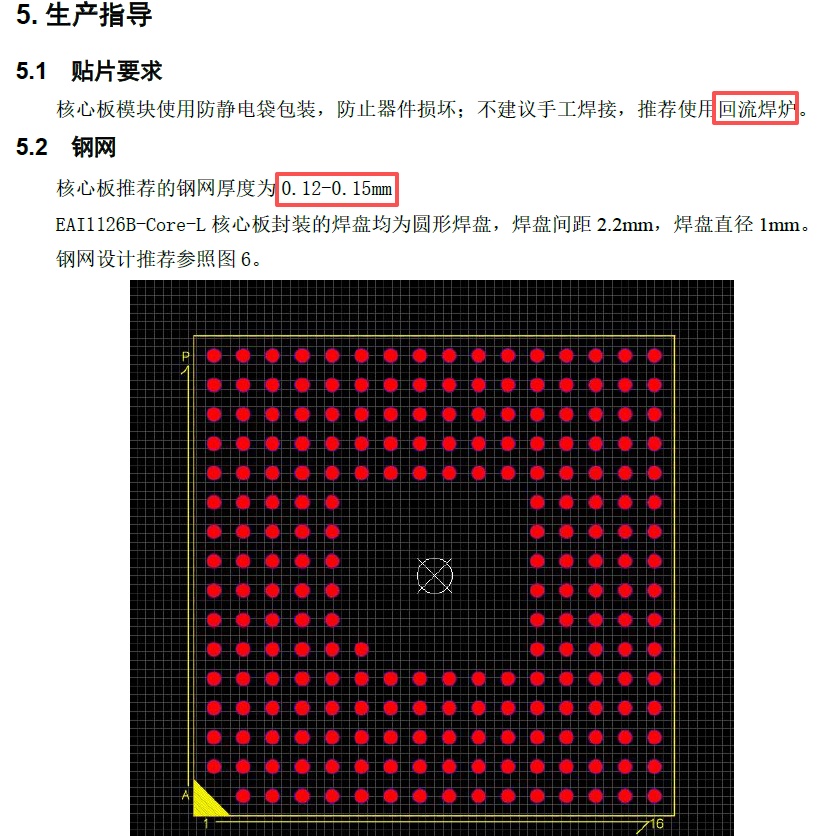

LGA焊盘在底部,手工很难焊好,推荐回流焊,钢网厚度0.12-0.15mm。封装库官方有提供,不用自己画。

3、供电要留余量。

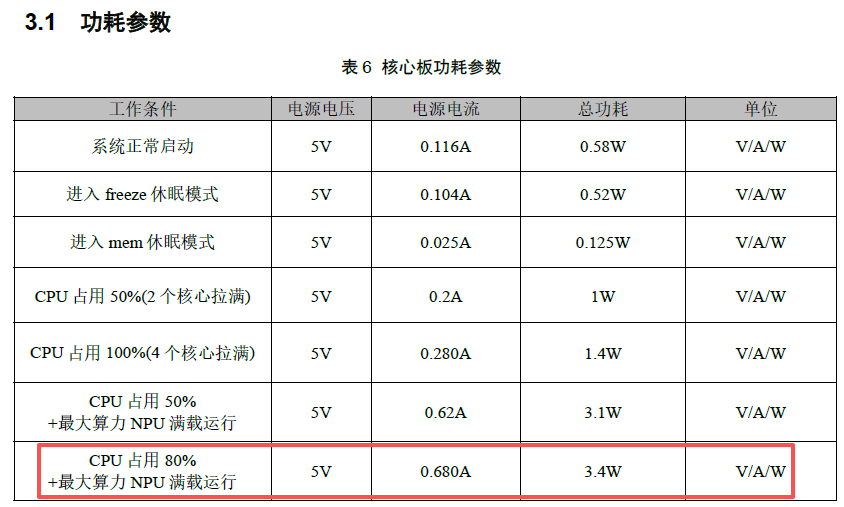

在不同工作条件下,对核心板整体的功耗都列了明细出来,核心板最高3.4W,加上底板外设,建议使用12V/3A电源。

4、注意IO电平。

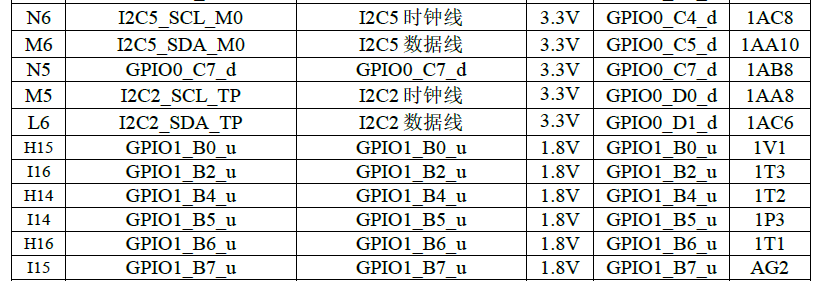

引脚电平有3.3V和1.8V两种,数据手册里IO电平列有标注。设计时注意电平匹配,必要时加电平转换电路。

04

软件介绍

聊完硬件,咱们再来看看软件这块。毕竟板子再好,软件跟不上也是白搭。

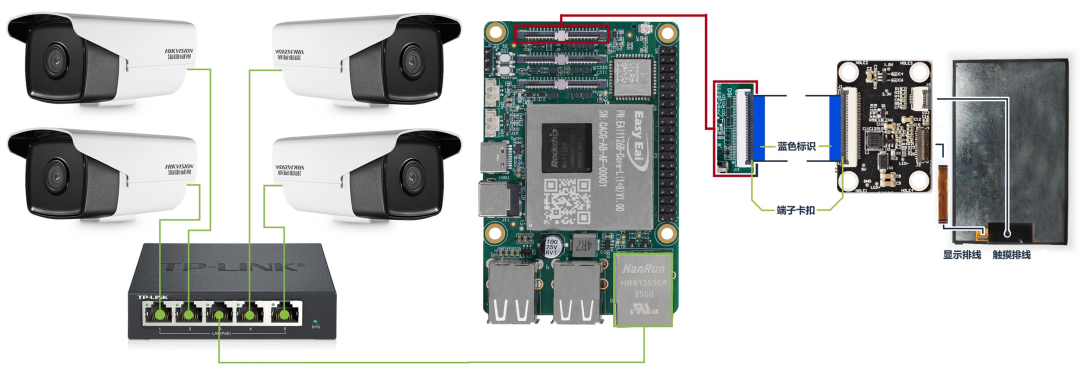

灵眸科技提供了完善的操作指南,就连怎么接线都进行了图文展示,对新手挺友好的。

提供了完整的Linux开发包和源码下载,支持Debian 12和Ubuntu 22.04系统,也附带了例程编译教程。

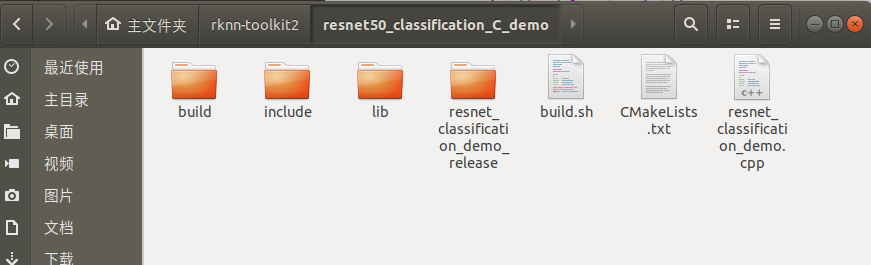

NPU这块,官方提供了模型转换工具,支持TensorFlow、MXNet、PyTorch、Caffe等一系列框架的网络模型。也就是说,你在这几个框架下训练好的模型,可以用工具转成RV1126B能跑的格式,直接部署到板子上。他们还给了一些AI示例demo,比如物体检测、人脸识别这些,跑通之后你自己改改就能用。

还配备了开发实例

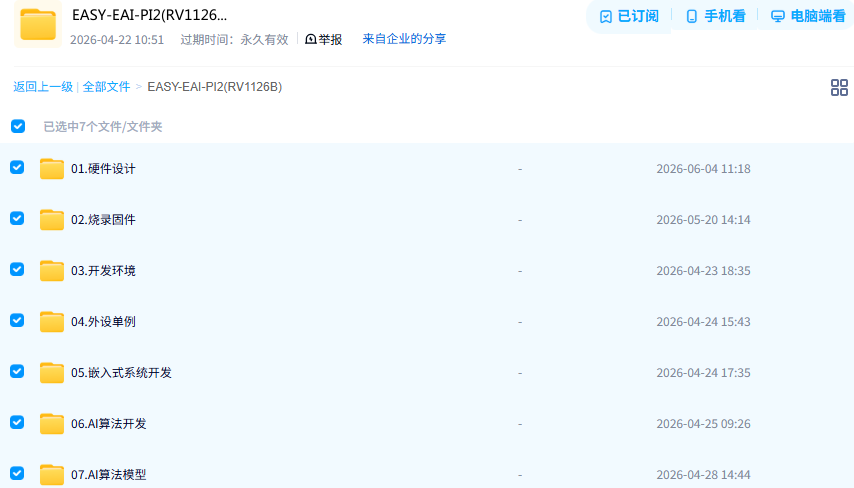

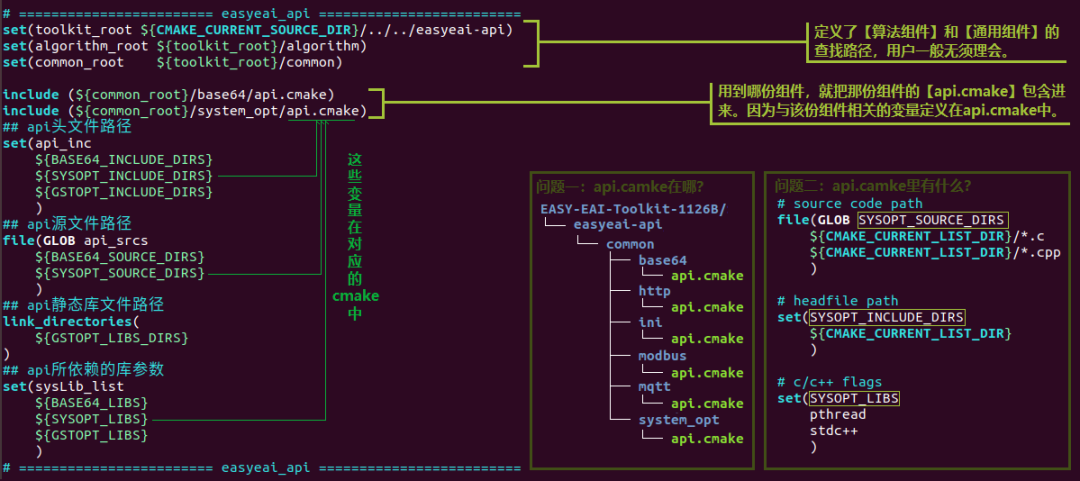

数据手册里有详细的引脚定义、封装尺寸、电气参数和焊接指导,画板子的时候直接照着来就行。另外还有硬件设计指南、原理图,以及SDK、驱动源码、AI算法模型这些东西,都提供了,方便你做二次开发。

这套软件资料算不上特别豪华,但该有的都有了——系统、驱动、模型转换工具、示例代码、硬件文档,一样不落。对于做产品开发的工程师来说,够用了。

更多参考资料详见EASY-EAI灵眸科技官网......

05

总结

EASY-EAI-PI2这套方案的核心优势在于:核心板LGA封装,抗震性好、体积小、功能多,成本也控制得不错。相比老款Nano-TB,它去掉了双千兆和USB3.0,尺寸做小了,核心板改成了LGA,更适合直接往产品里集成。

如果你做的是桌面开发和功能评估,Nano-TB可能更合适,接口更全,还带屏和摄像头。但如果你做无人机、机器人、输电线监控、陪伴机器人这类要量产的产品,PI2是更好的选择。建议先买一套PI2回来评估,功能跑通、模型移植好。

如果你有这方面的应用,可以试试这款PI2开发板。
