搞定轴流风机叶片设计！这套Ansys流体机械方法太实用了

详细信息

作者优秀: 优秀教师/意见领袖/博士学历/特邀专家/独家讲师
平台推荐: 内容稀缺

仿真圈

1月前浏览1080

点击文尾阅读原文查看

作者 | CFD日志仿真秀专栏作者

首发 | 仿真秀App

散热风扇是工业设备中最不起眼却无处不在的零部件。从服务器机柜的强制风冷、新能源汽车的电池热管理，到空调外机的冷凝器散热，轴流风机承担着一个朴素但关键的任务——在一定的静压条件下，推动足够流量的空气通过散热器。

然而，设计一台气动性能优良的轴流风机，远没有看上去那么简单。叶片截面形状、弦长沿叶高的分布、安装角的变化规律、三维弯掠形态——每一个几何特征都同时影响风量、静压和效率，且这些指标之间往往相互制约。牵一发动全身，并不夸张。

CFD 架桥：让数字替样件"试错"

传统上，风扇设计遵循一条粗放的路径：根据经验公式和一维理论估算出初始方案，然后开模、试制、上测试台测数据，不行再返回修改。这个循环每多走一轮，时间成本和开模费用就往上叠加一层。一个中等复杂度的轴流风扇项目，如果在设计阶段缺少定量工具的辅助，从方案到定型花上三四个月并不奇怪。

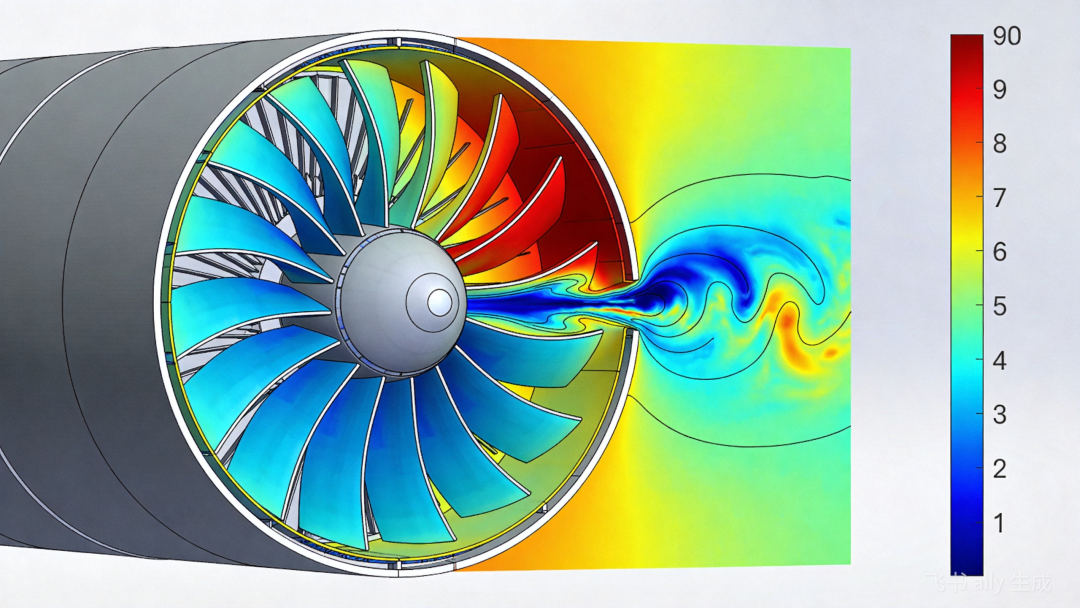

计算流体力学（CFD）在过去十多年里改变了这个循环。借助数值求解 Reynolds-averaged Navier-Stokes（RANS）方程，设计者可以在不制造物理样件的情况下，对风机在不同工况下的流场特性做出定量预报——包括但不限于体积流量、静压升、轴功率和效率。这意味着"试制-测试-修正"的验证链条，可以在很大程度上前移到数字空间中完成。

但当 CFD 仅仅用来"验证"某个已有方案时，它还没有发挥全部潜力。更有价值的用法，是将 CFD 嵌入到一个参数化优化流程中：用一组几何参数描述叶片形状，用 CFD 计算结果作为目标函数的评价依据，让优化算法在参数空间中自动搜索使气动性能最优的几何组合。

参数化：将叶片变成一组可控数字

参数化优化能否成功，第一步取决于模型的参数化方式是否合理。参数太少，设计空间覆盖不全；参数太多，优化维度爆炸，计算成本急剧上升。

对于轴流风机叶片，工程上常用的参数化策略是分三层递进。

第一层：二维叶型截面

沿叶高方向截取若干圆柱截面，每个截面的翼型形状用 NACA 四位数字翼型来描述。NACA 翼型是一种广泛使用于航空和叶轮机械领域的标准翼型族，其几何由四个数字唯一确定：第一位数字代表最大弯度（弦长的百分数），第二位代表最大弯度的弦向位置（弦长的十分数），后两位代表最大厚度（弦长的百分数）。例如，NACA4415 表示最大弯度为 4%，弯度峰值位于 40% 弦长处，最大相对厚度为 15%。

NACA 翼型的坐标由一套成熟的解析方程直接生成。对称翼型的厚度分布由五阶多项式给出，有弯度翼型则需要在中弧线（由两段抛物线在最高弯度处相切构成）上叠加厚度分布，并通过坐标旋转实现。对每个截面，翼型参数——弦长、弯度、最大弯度位置、最大厚度——构成了第一组设计变量。

第二层：弦长与安装角的分布规律

单个截面的翼型形状确定了，还需要决定每个截面在叶片中的姿态。这由两个参数控制：弦长（翼型前后缘沿弦线方向的距离）和安装角（弦线与叶栅额线之间的夹角）。

通常沿叶高方向取 9 到 11 个截面，每个截面的弦长和安装角各不相同。这些离散值之间的连续分布规律，用三次贝塞尔曲线进行拟合。贝塞尔曲线只用四个控制点即可定义一条光滑的三次曲线，非常适合作为几何造型工具：移动控制点，整个沿叶高的参数分布就随之平滑调整。对于弦长，控制其从叶根到叶尖的变化趋势（一般是先增后减）；对于安装角，控制其沿径向的扭转规律。

第三层：三维弯掠叠积线

在完成截面造型和参数分布后，还需要定义每个截面在三维空间中的位置——即叶片的弯（周向偏移）和掠（轴向偏移）。同样通过贝塞尔曲线来控制弯掠沿径向的分布。这层参数决定了叶片在整体上是"前倾"还是"后倾"，是"前弯"还是"后弯"——对气动噪声和结构强度都有直接影响。

从一堆参数到一套叶片：坐标变换链条

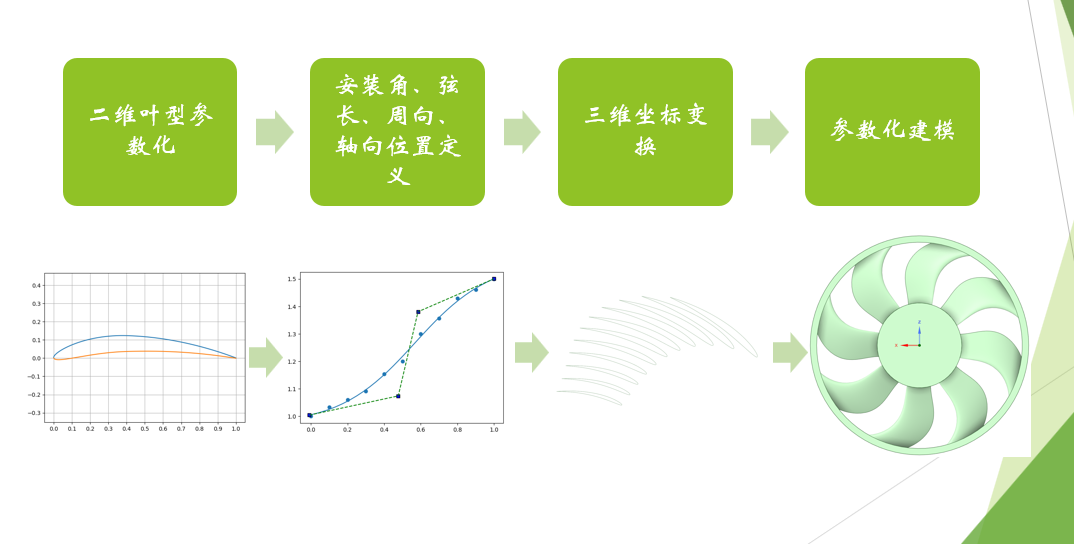

有了上述参数，从数字到几何还需要经过一套坐标变换流程：

通过 NACA 方程或数据库获取单位弦长下的翼型坐标；
将翼型重心平移至坐标原点；
按实际弦长缩放；
绕重心旋转至目标安装角；
根据弯掠参数沿周向和轴向平移。

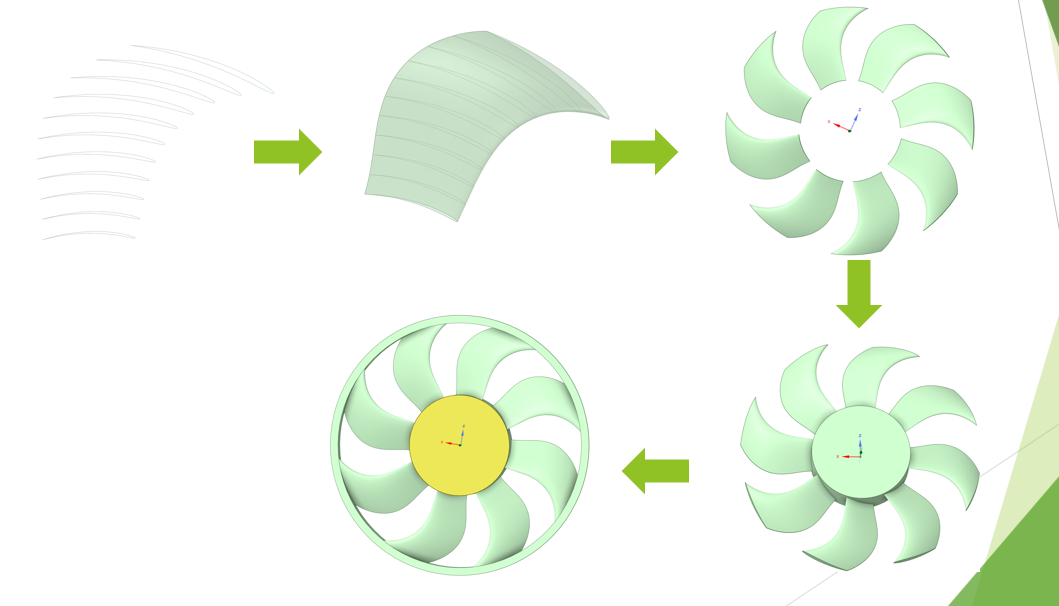

每一步变换在数学上都是一个简单的线性操作，合在一起就是一连串矩阵乘法。这串操作完成后，每个截面的二维坐标被映射到三维空间中的实际位置，然后将所有截面沿径向放样，生成完整的叶片曲面。

至此，几十个参数——4 个翼型参数 × 每个截面的弦长与安装角 + 弯掠贝塞尔曲线的控制点坐标——完全决定了一个轴流风机叶片的几何形态。改变其中任何一个参数，叶片形状就产生相应的变化。

优化闭环：仿真 + 算法的协同

当叶片几何能被一组参数唯一描述后，优化问题就变成了标准的黑箱寻优：给定一组参数向量，通过 CFD 求解器计算对应的气动性能（风量、静压、效率），将结果反馈给优化算法，算法再据此生成下一组待评估的参数。

常用的优化算法包括遗传算法（GA）和响应面法（RSM）。遗传算法不依赖梯度信息，对设计空间的非凸性和多峰性有较好的鲁棒性，适合多维度的全局寻优。响应面法则先在参数空间中通过若干样本点拟合一个近似模型（代理模型），再在代理模型上进行寻优，适合在单次 CFD 计算耗时较长时作为加速手段。

实际情况中，一次完整的三维 CFD 计算可能耗时数十分钟到数小时不等。如果直接让遗传算法跑几百代，计算资源的需求仍然不小。因此工程上还有一些常用的降本策略：早期优化用较粗的网格和简化的湍流模型快速筛选方向，后期再用精细网格验证和精细调优；或者先用二维叶栅计算快速评估截面性能，确定截面参数的大致范围后再进行三维全域优化。

从课程到实践：我们想交付什么

讲到这里，一个核心问题浮现出来：这些方法论的"落地门槛"在哪儿？

理论本身并不深奥。无论是 NACA 翼型方程、贝塞尔曲线的定义，还是坐标变换的矩阵运算，放在工科本科的数学基础上都完全能够理解。真正的门槛在于怎么把这些环节串成一条完整的、可复现的、工程上能跑通的优化流水线。

近日，我独家上线仿真秀官网的视频教程"ANSYS轴流风机参数化优化设计"课程，核心要解决的就是这个"串联"问题。课程不是按章节罗列知识点，而是沿着一条真实的优化任务主线展开：

从一行 NACA 方程开始，写出第一个翼型坐标生成脚本；
逐步完成二维到三维的坐标变换；
用贝塞尔曲线工具对截面参数分布和弯掠形态做参数化控制；
在 ANSYS 环境下完成参数化几何建模与网格划分；
对接 CFD 求解器进行批量仿真；
引入优化算法，构建自动迭代的优化闭环。

刚一上线就得到用户的肯定

本课程技术广泛适配暖通轴流风机、工业冷却风机、轨道交通通风风机、风力涡轮、水泵叶轮、航空小型压气机等全部旋转机械产品；可用于企业新品研发性能迭代、老旧风机降噪增效改造、高校流体机械课题仿真、CAE 团队标准化仿真流程搭建、企业数字化研发平台二次开发等场景。

课程使用的工具链以 ANSYS 平台为主——这是目前国内制造业流体仿真领域使用最广泛的商业软件之一，学习它的参数化工作流对职业竞争力有直接的加分。请识别下方二维码查看。

限时特价（限10名）

秒杀：339 元（售价：399元）

可回放/开发票/奖学金/加餐

提供vip群答疑和模型下载

ANSYS轴流风机参数化仿真优化全流程实战：Python二次开发与全自动批量寻优_Fluent_CFX_Workbench-仿真秀视频课程

课程大纲如下：（可酌情加餐等）

第 1 讲轴流风机设计基础理论

（1）轴流风机气动设计基础、叶轮流动核心原理

（2）NACA 四位数字翼型完整数学理论：厚度分布、中弧线、坐标变换

（3）风机性能评价指标：风量、风压、效率、叶片载荷

（4）参数化仿真整体技术路线介绍、课程学习路线规划

第 2 讲 Bezier 曲线拟合与参数降维

（1）Bernstein 基函数数学原理、贝塞尔曲线拟合方程组求解

（2）风机叶片展向截面参数降维思路：44 个截面参数压缩至 4 个控制点

（3）Jupyter Notebook 实操：翼型、展向分布曲线代码复现

（4）降维对优化计算量、迭代速度的工程意义

第 3 讲 SCDM 参数化建模 - 基础版

（1）SCDM Python 基础语法、几何创建核心 API

（2）基础硬编码风机模型脚本：轮毂、机匣、单截面翼型叶片建模

（3）流体域抽取、基础几何修复、翼型封闭判断实操

（4）基础脚本调试、参数修改入门操作

第 4 讲 SCDM 参数化建模 - 进阶版

（1）Loft 叶片放样批量生成多截面翼型叶片

（2）SplitFace 分割修补复杂几何缺陷、曲面边界处理

（3）外部翼型 TXT 文件批量读取、自动生成叶片截面

（4）进阶脚本优化，减少重复代码、提升建模稳定性

第 5 讲 SCDM 参数化建模 - 优化版

（1）Bezier 降维控制点联动建模，四维展向参数同步驱动叶片

（2）整套风机全参数化封装：轮毂直径、叶高、安装角一键可调

（3）流体域进出口延长段自动生成、旋转域划分

（4）工程级脚本容错处理、批量导出 STEP 几何文件

第 6 讲 SCDM 综合参数化建模实操

（1）三套脚本完整对比：基础版→进阶版→降维优化版迭代思路

（2）完整风机模型一键生成全流程实操演示

（3）企业项目适配修改方法：适配不同直径、叶片数量风机

（4）常见建模报错排查、几何质量优化技巧

第 7 讲轴流风机网格划分与 CFD 求解设置

（1）旋转机械专用网格划分策略、边界层加密规范

（2）Fluent、CFX 两套求解器风机标准化前处理流程

（3）MRF 多参考旋转域边界条件、湍流模型选型（k-ω SST）

（4）收敛监控、残差调试、仿真发散解决方案

（5）CFD-Post 风机性能后处理、压力 / 速度云图、性能曲线提取

第 8 讲 Workbench 轴流风机参数自动化优化

（1）Workbench 参数关联：几何参数传递至网格、求解模块

（2）Design Exploration 优化器设置、多输入参数变量定义

（3）单目标 / 多目标性能寻优（效率提升、风压达标、损耗降低）

（4）自动化闭环完整运行：参数更新→自动重画几何→重划网格→求解→提取性能

（5）优化结果数据分析、最优叶片参数筛选、工程落地调整方案

更长远来看，方法论的可迁移性比工具本身更重要。这套"几何参数化 → CFD 自动评估 → 优化算法迭代"的三板斧，不限于轴流风机。离心泵叶轮、混流式水轮机导叶、涡轮增压器的压气机叶轮——但凡涉及旋转流体机械的叶片设计，本质上都是在同一套框架下改变几何参数化和评估目标的输入。学会这一套方法论，举一反三的能力会很扎实。

适合谁来学

这门课对三类人群的适配度最高。

第一类是高校研究生和高年级本科生

，尤其是动力工程、流体机械、航空宇航推进、车辆工程（热管理方向）等专业的学生。如果正在写毕业论文或准备参加科研项目，一个完整的轴流风机参数化优化案例，既能提供可直接引用的方法框架，也能在简历上体现出"做过实际的 CFD 优化项目"——这比只在课程设计里用商业软件跑过几个标准算例要有分量得多。

第二类是企业的产品研发工程师

，日常工作涉及轴流/离心风机选型或设计的。很多工程师其实早就用过 Fluent 或 CFX 跑单点仿真，但当面对"需要优化叶片几何"的需求时，往往因为缺少参数化和自动优化的实操经验而停滞于手动试探。这门课可以帮助你把日常工作中"偶尔做一次仿真"升级为"建立一套可复用的自动优化流程"。

第三类是对 CFD 和工程优化交叉领域有兴趣的自学者

。你未必正在做风扇设计，但如果你想知道"如何把仿真工具从验算器升级为设计工具"，这门课提供一条清晰的参考路径。同时，对贝塞尔曲线造型、响应面代理模型、遗传算法参数寻优等具体技术的实操经验，在机械设计、结构优化、气动外形设计等多个领域都有复用价值。

（完）
