急加速时车内总有"滋滋"异响?我们靠改转子斜极把这事解决了

1月前浏览310
导读:一台80kW永磁同步驱动电机,急加速时驾驶室冒出恼人的电磁异响,查遍电磁参数都没问题——最终发现罪魁祸首藏在转子斜极的扭转方向上。不改电磁设计、不牺牲动力,仅靠将三段一字斜极 → 六段V型斜极,目标频点噪声直降10~56dB,异响彻底消失。

一、问题现象:急加速时的"神秘异响"

某插电混动SUV,前置永磁同步驱动电机(8极48槽,额定80kW,最高12000rpm,油冷),在急加速工况下,驾驶室内能明显听到一种尖锐的电磁噪声——NVH超标。

团队按规范布好传感器:

传感器

布置位置

声压传感器

驾驶室内 驾驶员侧耳旁

加速度传感器

电机外壳表面

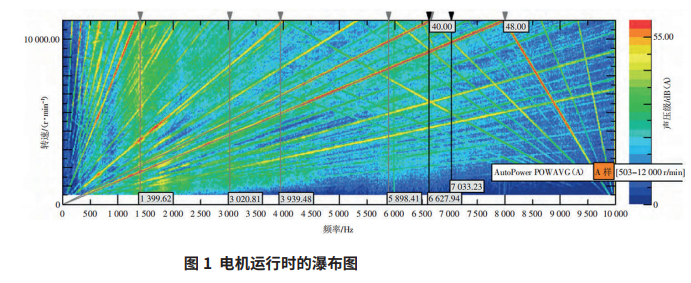

全转速区间(503~12000rpm)数据采集完成后,转为阶次瀑布图做分析,得到的关键线索非常集中——

噪声能量几乎全部集中在 48阶次,且在 1300Hz / 3300Hz / 5700Hz 三个频率点出现明显的共振带。

其中:

  • 5700Hz 只在最大转矩工况才出现,日常极少触发 → 低优先级

  • 1300Hz 声压级约50dB,未超标准 → 放过

  • 🔴 3300Hz 声压级飙到 66dB+,急加速常用工况就出来,直接影响主观感受 → 核心整改对象



二、根因追踪:不是电磁参数的锅,是转子"扭到了一起"

Step 1 — 模态测试锁定嫌疑部位

对定子、转子分别做锤击法模态测试

部件

关键模态

频率

转子

一阶扭转模态

~3500Hz

定子

呼吸模态

~6500Hz

3300Hz 的激励频率与转子一阶扭转模态频率高度接近——共振的物理载体基本锁定在转子上。

Step 2 — 看转子结构设计细节

这台电机的转子采用的是 三段一字型斜极(skew):



纯文本



斜极本来的作用是削弱气隙谐波、改善反电势正弦度,但这里的致命细节是:

第1段与第3段的扭转方向刚好相反,且整体扭转方向与 48 阶径向力波的激励扭转方向一致 ——相当于给转子施加了一个周期性的"拧麻花"力矩,激励频率又踩进了转子一阶扭转模态的共振区(≈3300Hz ≈ 3500Hz),共振被大幅放大,最终以噪声形式辐射进驾驶室。

一句话总结根因链:

48阶径向电磁力 → 交变扭转激励 → 与转子一阶扭转模态耦合 → 共振放大 → 3300Hz异响超标


三、解决方案:不改电磁,只改斜极"排布方式"

摆在面前的两条路:

路径

做法

代价

改激励源

调整槽配合 / 绕组 / 磁钢形状等电磁参数

⚠️ 影响功率&效率,成本高,牵一发动全身

改结构模态 ✅

只改转子斜极的分段数与排列形式,让模态频率/振型避开激励

电磁性能不变,成本低,量产友好

选第二条——保留所有电磁设计不变,只动转子叠片斜极的几何排布

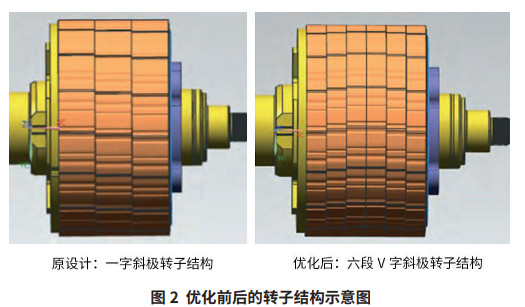

优化方案:三段一字 → 六段V型斜极

核心改动逻辑其实很优雅:




原方案(三段一字)

优化方案(六段V型)

分段数

3段

6段

排列形式

一字型,第1段↗第3段↙,形成净扭转

V型排列:第1段与第6段扭转方向相同,整体扭转方向与激励方向相反

效果

激励扭矩与扭转方向一致 → 共振放大

相邻段扭转部分抵消,激励扭矩自身被削弱 + 一阶扭转模态频率被改变 → 双保险避开3300Hz

图示化理解就是:原来三段"一字排开"的斜极在交变电磁力下像一个被反复拧的毛巾;改成六段V型之后,正反方向的斜极成对出现,互相制衡,既打散了集中的扭转激励,又把模态频率挪出了危险区间。


四、验证结果:台架+实车,双重盖章

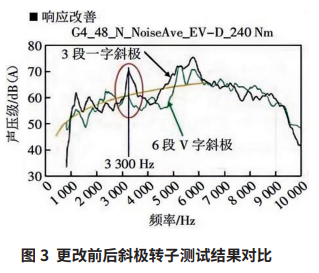

📊 台架对比测试

严格控制变量——同一台电机壳体、同一台变速箱,只换转子,测同一急加速工况:

指标

原方案(三段一字)

优化后(六段V型)

3300Hz处48阶峰值声压级

66 dB(尖锐峰值)

✅ 峰值完全消失,降至 ~56dB

降幅

降低约 10 dB(峰值消除意义上更彻底)

其他工况

无新异常峰值

全转速区间干净

台架上那个原本扎眼的66dB尖峰——直接被抹平了

🚗 实车装车验证

优化转子上车后:

  • ✅ 急加速时原来的异常电磁异响完全消失

  • ✅ 全车速区间噪声测试,所有工况满足设计标准

  • ✅ 未引入新的异常峰值(这点非常关键——很多NVH方案是"按下一个葫芦浮起一个瓢")

  • 🏆 主观评价 7分/10分达到量产可接受标准


五、这个案例给你的三个关键启发

① NVH问题不一定非要从电磁侧"硬刚"

很多人第一反应是调谐波、改槽配合、修磁钢——但电磁参数是动力系统的命门。结构侧的模态避频/振型解耦,往往是性价比更高的切入点。

② 斜极不是"加了就一定好"

斜极的阶次抑制效果众所周知,但它的扭转耦合效应容易被忽略——尤其当斜极段数少、排列不对称时,斜极本身会变成一个共振放大器。斜极的段数、方向、排列形态,本质是结构动力学问题,不只是电磁谐波问题。

③ 从"一字"到"V型",核心不在复杂化,而在方向管理

六段V型斜极之所以管用,不是因为"段数越多越好",而是它做到了两件事:

  1. 相邻斜极的扭转方向相反 → 自抵消激励扭矩

  2. 改变转子等效刚度分布 → 模态频率挪出危险区


📌 写在最后

这篇案例来自对某量产PHEV SUV前置驱动电机的真实工程整改,从现象定位→模态排查→根因锁定→结构优化→台架+实车闭环验证,是一个教科书级别的 "小改动、大收益" NVH工程范例。

不改电磁、不降性能、不增BOM大头——只重新排布转子叠片的斜极方向,就把困扰量产的3300Hz异响从66dB干到无声。

对于做电驱NVH的工程师来说,这类"结构侧避频"思路值得放进你的工具箱。


📖 参考:王学讷,《新能源汽车驱动电机NVH性能改进策略研究》,AUTO DRIVING & SERVICE 2026.03,需要原文请留言“电机NVH”。
