1. 执行摘要Executive Summary

   当前制造业，尤其是中小制造企业正面临两大核心危机：资深熟练工程师人才短缺、全球市场倒逼产品开发周期持续压缩。新品设计量产前，通过计算机仿真（CAE）提前验证产品在工况下是否断裂、振动、高温失效，早已不再是可选流程，而是企业生存必备能力。

   但传统仿真软件操作门槛极高，需要深厚数学、力学专业功底。无力搭建专属仿真部门、采购高性能算力设备的中小企业，只能高价外包仿真服务；或是仅凭过往经验做保守设计，出现过度工程化（产品壁厚、重量冗余超标），直接推高生产成本。

    midas MeshFree 应运而生，从根源解决行业长久痛点。这款创新仿真软件的核心定位：设计师无需修改自有 CAD 模型，仅需少量点击，即可自主输出高精度仿真结果。

部署 MeshFree 为企业带来三大核心商业价值

• 削减人力成本，培养复合型全能工程师


    无需额外高薪招聘硕博背景专职仿真工程师。企业现有初、中级设计工程师，仅需 1 天实操培训，就能独立完成全套专业仿真工作。设计与性能验证权责统一，大幅提升人力资源利用效率。

• 大幅缩短上市周期、降低研发投入


    传统有限元 FEM 方案中，为仿真修复模型、划分网格的前置准备工作最长可达 2 周；MeshFree 可将前处理耗时压缩至 1 小时以内。设计迭代修改后可即时获取仿真反馈，整体产品开发周期缩短 50% 以上。

• 降低产品不良率，构筑核心接单竞争力


    仅凭 “经验判断强度” 说服客户的时代已经过去。我们可向大客户、全球供应商提供完整数据支撑的安全校核报告、应力云图、疲劳寿命预测数据，建立稳固技术信任；同时从源头削减样机试制费用，最大化营业利润率。

   本白皮 书面向企业管理层，讲解 MeshFree 如何成为降本增效、业务革新的工具；同时面向一线设计工程师，说明软件如何缩短加班时长、实现设计品质跨越式提升。

    midas MeshFree 诞生于一线工程师真实痛点。我们的唯一研发初衷：让设计师在概念设计阶段，无需依赖外部专家，自主快速验证各类设计变量，打造更轻量化、高耐久、低成本的优质产品。

2. 设计师放弃仿真的 3 大根本痛点与传统局限

   有限元法（FEM）历经 50 年发展，极大推动了工程技术进步，但和设计师日常工作流程严重脱节。大量满怀尝试意愿的初级工程师打开传统仿真软件后，最终受挫放弃，根源分为三点：

左边完整 CAD 模型→人工修复简化模型→划分畸形报错网格→海量复杂理论公式三大痛点依次为：前处理模型修复、网格划分、复杂专业门槛

过去与当下的行业变革

   如CAD替代手工绘制一样，仿真分析技术也理应走出少数专家的实验室，来到设计师的工位、交由设计师亲手操作。

    仿真分析（CAE Simulation）还是一块高高在上的 “专业禁地”。只有配备价格极其昂贵的工作站、拥有数值分析专业博士级研究员的团队，才能秘密开展仿真相关工作。设计团队交付图纸后，仿真团队往往要耗费数周时间，最后才反馈一份厚重的分析报告。而如今，行业格局早已彻底改变。最懂产品、最有能力打造优质方案的人，正是绘制图纸的设计师本人。

    设计师脑海中会不断冒出各类设计疑问：

“如果取消这个 1 毫米小孔，是否能消除应力集中？”

“将这款厚重钢制支架替换为铝合金，再增设加强筋，能否同时降低成本、提升散热效率？”

“电机以 3000 转 / 分钟运转时，该机架是否会发生共振失效？”

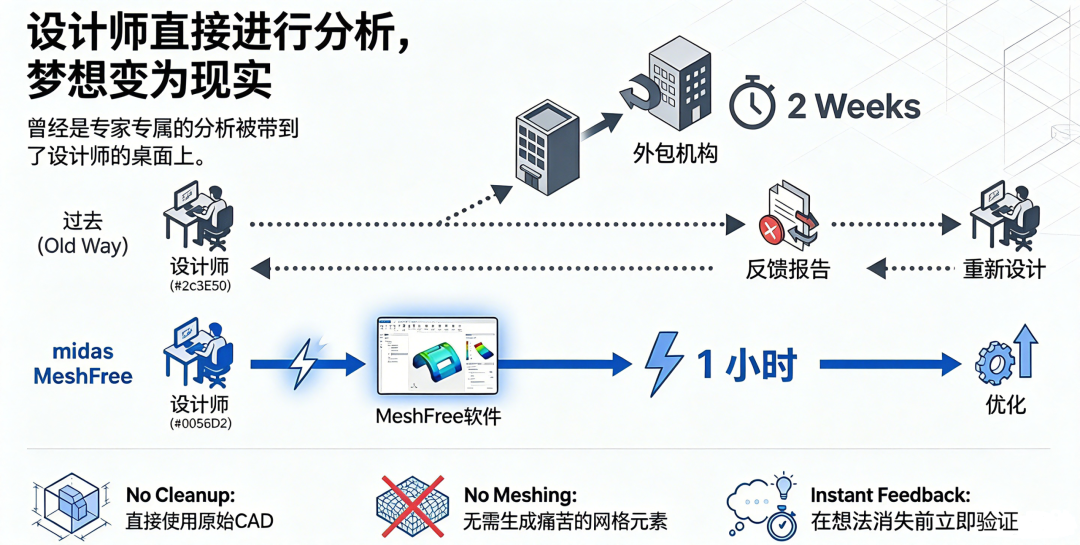

   设计流程中，每天会涌现数十个这类疑问与创意构想，如果无法即时验证，就不可能诞生创新型设计。倘若将仿真外包、等待两周才能拿到结果，设计师脑海里极具创意的设计思路早已消磨殆尽。

   midas MeshFree 正是源于一线工程师的真实痛点与诉求而生。无需依赖专业仿真人员，设计师在概念设计初期，就能自主、快速验证各类设计变量与工程问题；依托即时仿真结果，打造轻量化、高耐久、低成本的优质产品 —搭建这样一套设计研发环境，就是这款软件诞生的唯一初衷。

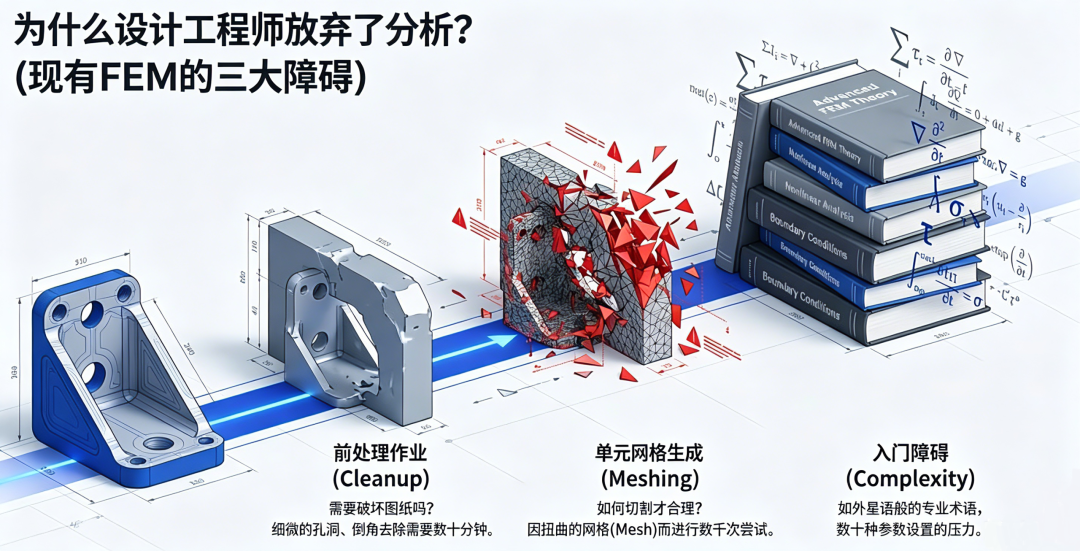

3. 设计工程师放弃仿真分析的三大根本痛点与固有局限

   传统仿真分析—有限元法（FEM, Finite Element Method）历经 70 年发展，毫无疑问是推动人类工程技术进步的核心技术。但该工具与设计师日常工作节奏、业务流程严重脱节。许多满怀尝试意愿的初级设计工程师打开传统仿真软件后，最终受挫放弃，核心根源分为以下三点

3.1 “必须修改破坏原始模型才能做仿真？”—— 前处理工作的巨大负担

   工程师耗费大量时间绘制的 3D CAD 模型，包含大量加工、装配必需细节：螺栓螺纹孔、圆角、拔模斜度、产品雕刻 logo 等微小特征。但将模型导入传统 FEM 软件会直接报错 —— 软件将这些微小几何特征判定为劣质几何，严重干扰网格生成。设计师、仿真工程师只能复 制原始模型，逐一封堵小孔、削除圆角、删除加强筋，该流程称为几何简化 / 模型修复。复杂装配体仅模型修复就要耗费数天甚至数周。

   更致命的是设计师内心的质疑：大幅删减模型细节后，产品重量、刚度完全偏离真实结构，仿真结果是否会和实物完全不符？这种顾虑会持续降低仿真可信度。

3.2 “到底该怎么划分网格才能得到准确结果？”—— 网格划分带来的巨大不确定性

   传统 FEM 原理：将三维实体分割为数百万个四面体、六面体网格单元，通过单元受力叠加完成计算。这里存在致命缺陷：模型薄壁、曲率突变区域会生成严重畸变网格（行业判定标准：雅克比、长宽比、扭曲度不合格）。畸变单元会导致计算数值发散、应力结果失真，甚至直接中断求解并弹出报错。缺乏经验的初级工程师无法定位网格报错根源，反复调试数日无果，最终直接放弃仿真 —行业称之为网格依赖陷阱。

3.3 “专业术语晦涩难懂，如同外星语言”—— 陡峭学习曲线与参数设置门槛

   仿真软件底层依托物理、应用数学理论，界面充斥研究生级专业参数：边界条件、面载荷 / 体积力、收敛准则、自由度等。

   中小企业设计师交付图纸、对接产线的工作节奏紧凑，没有充足时间研读 500 页以上英文手册、逐个调试仿真参数。

4. MeshFree 面向中小制造企业的商业核心价值

    站在企业管理者的视角，MeshFree 绝不只是一款 “工程师好用的工具”，它更是能够彻底扭转资源、时间、人力均紧缺的企业经营困境的战略性投资。

4.1 降低人力成本，打造一人多岗复合型全能工程师（HR Innovation)

   传统模式下，想要保障仿真分析结果可靠，企业既要采购价格高昂的海外仿真软件，还要额外高薪聘请结构分析专业硕博级专职仿真人才，对中小企业而言，这是一笔巨大的固定成本支出。而引入 MeshFree 后，企业将迎来全方位改变：现有初、中级设计工程师仅需 1~2 天实操培训，就能独立完成高标准专业仿真工作。

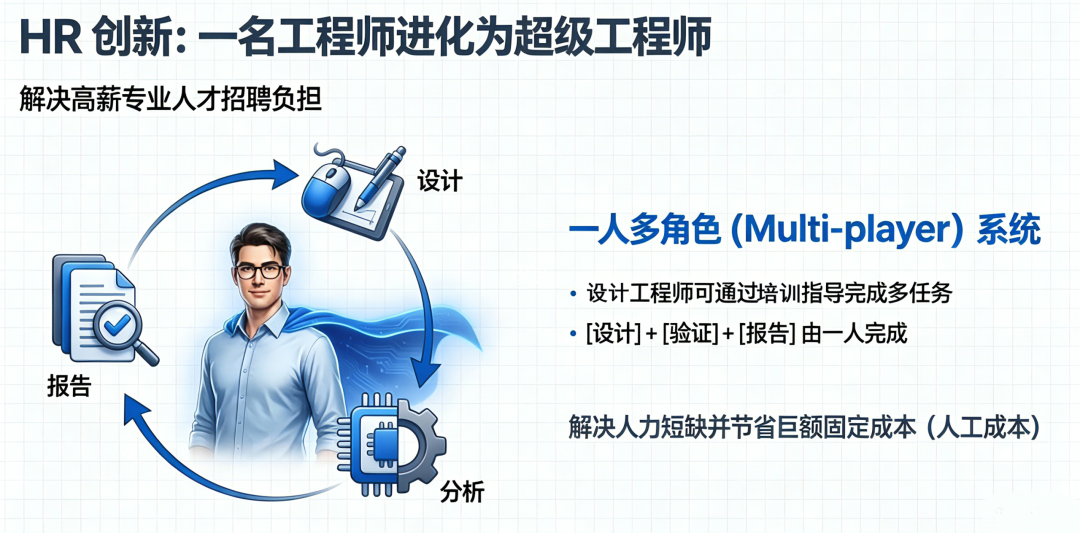

   一名员工可完整包揽全流程工作：从 3D CAD 产品设计、结构安全强度校核、疲劳寿命预测，直至出具可直接交付客户的完整分析报告，真正落地一人多岗模式。

    这是一套极具创新性的解决方案，能够同步化解中小企业高端仿真人才招工难、人力成本过高两大核心难题。

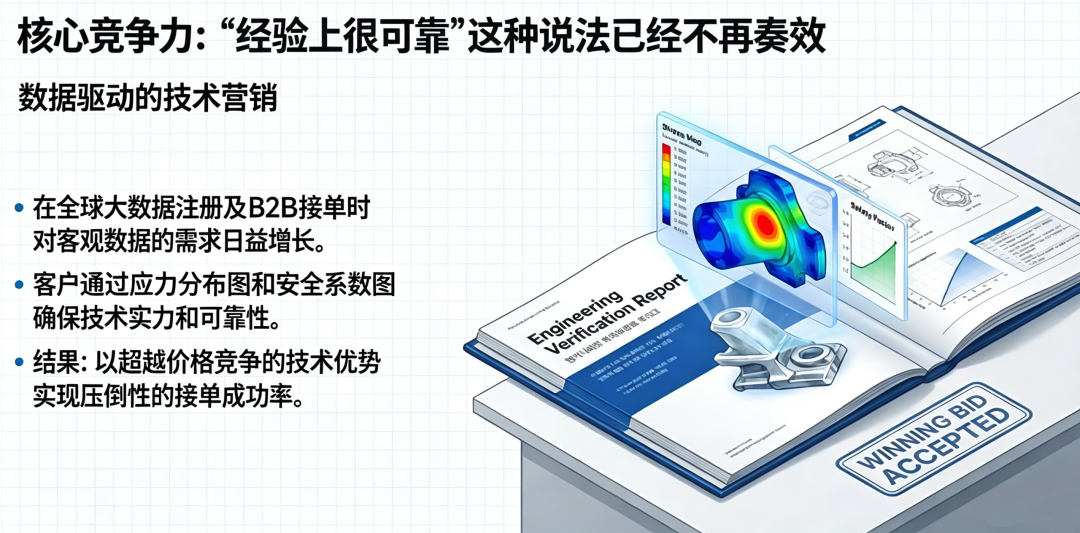

4.2 数据驱动型技术营销，提升订单中标率的核心利器

    在竞争激烈的 B2B 业务洽谈、或是入驻全球大型企业供应商名录时，客户采购与技术部门都会提出统一要求：请提供客观证明，证实贵司产品在极限工况下依旧安全可靠。

    竞品企业往往只能依靠过往图纸、口头经验开展商务沟通，话术大多是 “我们同类产品已有十余年生产经验，产品结实不易损坏”；而您可以依托MeshFree 输出可视化、可量化的完整仿真数据，在投标方案中附上专业工程分析报告，报告包含彩色应力云图、安全系数分布图、零部件干涉仿真动画等直观成果。

   客户审阅标书的瞬间，会大幅提升对贵司技术实力的信任度，让企业跳出单纯价格内卷，凭借技术优势在竞标接单中大幅提升中标成功率

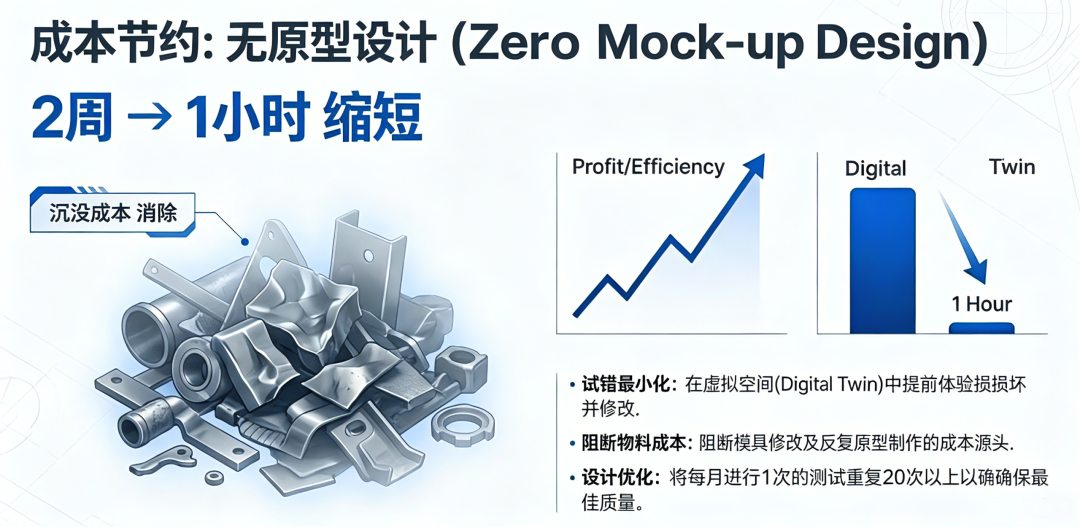

4.3 从源头杜绝样机试制成本浪费（Cost Killer）

   完全依靠经验开展设计，必然会出现两种问题：冗余设计（产品过重）或强度不足设计（产品易断裂）。很多企业仅凭图纸投入数千万资金开模、加工金属样机，完成实物载荷测试后，才发现焊缝、螺栓位置存在易断裂的设计缺陷。反复修改图纸、调整模具会产生数百至数千万的沉没成本，同时白白耗费数月工期。

   借助 MeshFree，可在数字化孪生虚拟环境中对产品完成上百次模拟工况测试：施加弯曲载荷、振动载荷、温度载荷，提前定位易破损区域。以此搭建无样机设计（Zero Mock-up Design） 工作模式，大幅减少因频繁改型、模具返修产生的巨额损耗，直接转化为企业实打实的利润。

5. MeshFree 三步式操作流程，新手 10 分钟即可直观上手

   复杂公式与报错提示全部内置后台隐藏，用户仅需遵循通俗易懂、直观简洁的三步流程完成全部操作

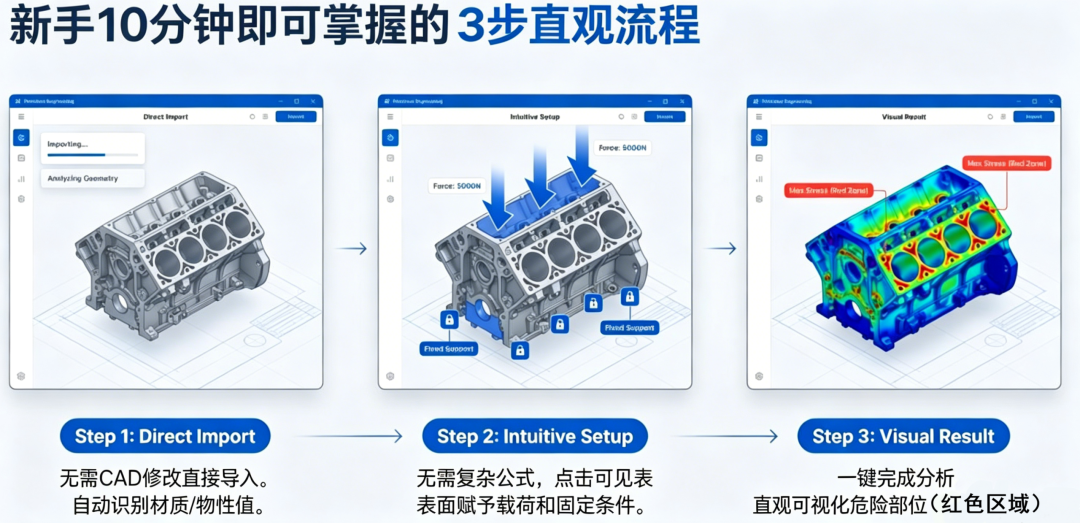

• 第1步：直接导入原始 3D CAD 模型（一键导入，无需模型清理）

•    工程师日常使用 SolidWorks、Inventor、CATIA、NX、SolidEdge 等软件绘制的三维装配模型，无需格式转换、无需模型修复，可直接原生格式完整导入

•    更突出的优势：即便包含数十个零部件的复杂装配体，软件自带自动接触功能，可自动识别零件贴合面并建立连接，无需手动处理干涉间隙

• 第2步：设置真实工况载荷与约束（可视化直观工况定义）

•    本阶段操作界面简洁直观。例如支架产品通过 4 颗螺栓固定在墙面时，只需鼠标框选画面内 4 个螺栓孔内壁，点击「固定约束」按钮即可完成设置

•    若产品上方放置重型电机，直接选中承载上表面，输入直观单位载荷「100 千克力」即可

•    支持对点、线、面等几何实体直接施加工况条件，只要具备基础物理常识，就能轻松完成全部设置，全程无理解门槛

• 第3步：点击求解按钮，一键查看可视化分析结果（求解与结果可视化）

   点击「求解（Solve）」按钮，短时间内即可完成仿真计算。软件会通过放大变形动画直观展示产品受载后的形变状态，同时用红色高亮清晰标出最先存在断裂风险的位置（最大应力区域）

   设计师能够立刻获得清晰优化思路：“红色高亮的部位需要增加加强筋来提升强度”，快速明确产品改进方案

6. MeshFree 三大核心创新技术，化不可能为可能

   很多人都会产生疑问：“为何无需繁琐网格划分，还能完整保留原始 CAD 模型不做修改，同时实现高精度仿真分析？”答案正是支撑 MeshFree 底层架构的前沿数值仿真技术。下面抛开复杂微分方程，用通俗比喻讲解原理，零基础设计人员也能轻松理解。

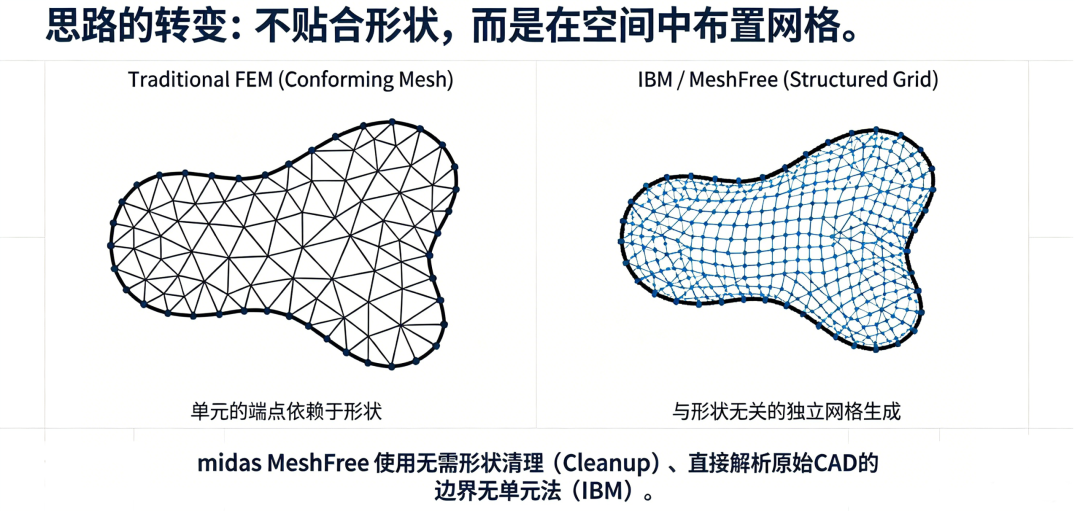

6.1 IBM 隐式边界无网格法（Implicit Boundary Method）

    比喻：不用强行拼接马赛克拼图，而是铺一张完整通透的棋盘网格作为基底

6.1 隐式边界无网格法（IBM）优势总结

• 传统 FEM 有限元（马赛克拼图模式-用单元网格拟合几何形状，受限与几何形状精度）

   针对星形、带圆弧曲面等复杂三维零件，传统网格划分需要严格贴合产品凹凸轮廓，切割数百万微小单元逐一拼接。遇到尖角、狭小倒角等细微结构时，强行填充单元极易造成网格严重畸变，进而频繁出现计算报错。

• MeshFree 结构化网格（透明棋盘模式，与几何形状无关，使用背景网格，等同于FEM的高阶6面体网格）

    彻底颠覆传统逻辑：不再让网格贴合零件外形，而是在模型全域铺设一层尺寸均匀规整的三维正交结构化网格，如同一张完整透明棋盘。软件通过隐式函数方程自动识别零件边界穿过网格的位置，完成边界映射计算。

给设计师带来的核心价值

    无论产品外形多复杂，哪怕零部件之间存在微小间隙、重叠干涉，底层棋盘网格都不会发生畸变变形。从底层算法根源消除网格报错问题，理论上网格错误发生率可降至 0。

6.2 B 样条（B-Spline）曲线技术

比喻：将粗糙锯齿感的 8 位像素画面，升级为顺滑流畅的 4K 高清曲面效果

传统 FEM 有限元的缺陷

   传统有限元仅能以直线连接各计算节点，曲面会出现明显锯齿阶梯感，类似老式像素游戏的方块画面。该缺陷会产生应力奇异（虚假应力峰值）：无实际失效风险的棱角位置会出现异常偏高的应力数值，极易误导新手工程师误判产品薄弱区域。

MeshFree 的 B-Spline 曲线算法

   MeshFree 求解器内置汽车外观曲面设计通用的高阶 B 样条多项式曲线算法，在节点、网格间隙之间生成连续平滑的曲线插值，还原真实曲面过渡形态。

给设计师带来的核心价值

   应力传递、载荷分布模拟水流一样顺滑自然，仿真结果与真实物理工况高度匹配，不存在虚假应力峰值。零基础工程师也能直接采信仿真数据，可靠用于结构补强、产品优化设计

7 与传统 FEM 仿真方案的全方位效率深度对比

7.1 逐项维度对比总览

   下表直观展示传统有限元仿真与 midas MeshFree 在实操全流程的差异，清晰体现 MeshFree 为一线工程师带来的工时缩减、操作压力减负效果：

7.2 效率提升带来的连锁降本蝴蝶效应

   MeshFree 的价值绝不只是 “仿真计算速度更快”。

   传统模式下一套产品验证流程需要 2 周，在为期 1 个月的产品规划周期里，企业往往仅能完成 1 轮验证测试，设计优化空间十分有限。而使用 MeshFree 后，相同验证工作压缩至 2 小时即可完成，工程师在同一周期内，能够开展 20 次以上多维度设计迭代优化：调整零件壁厚、改动加强筋布局、更换原材料等各类优化思路都能快速仿真验证。

   经过多轮仿真迭代打磨后的产品，一方面能充分优化结构、规避断裂失效风险，打造出众产品品质；另一方面可精准精简冗余用料、剔除过度设计，让产品在市场中同时具备顶尖品质与极强的成本竞争力，形成正向的商业优势连锁反应。

7.3 核心优势总结

1. 前置环节零门槛：

2.    摒弃传统 FEM 繁琐的 CAD 修复、网格调试流程，零基础设计师也能独立完成仿真，不再依赖专业仿真人员；

3. 迭代效率跨越式提升：

4.    设计修改无需重复搭建仿真，支持大批量方案快速试算，充分挖掘产品优化潜力；

5. 底层算法保障稳定性：

6.    不受模型复杂曲面、微小间隙、重叠装配影响，从根源杜绝网格畸变、求解报错问题；

7. 长期综合成本大幅下降：

8.    人力工时、样机试制、模具返修等多维度成本同步缩减，实现品质与成本双向收益。

   8 工程实际应用场景：一站式实现图纸真实工况仿真的强大功能

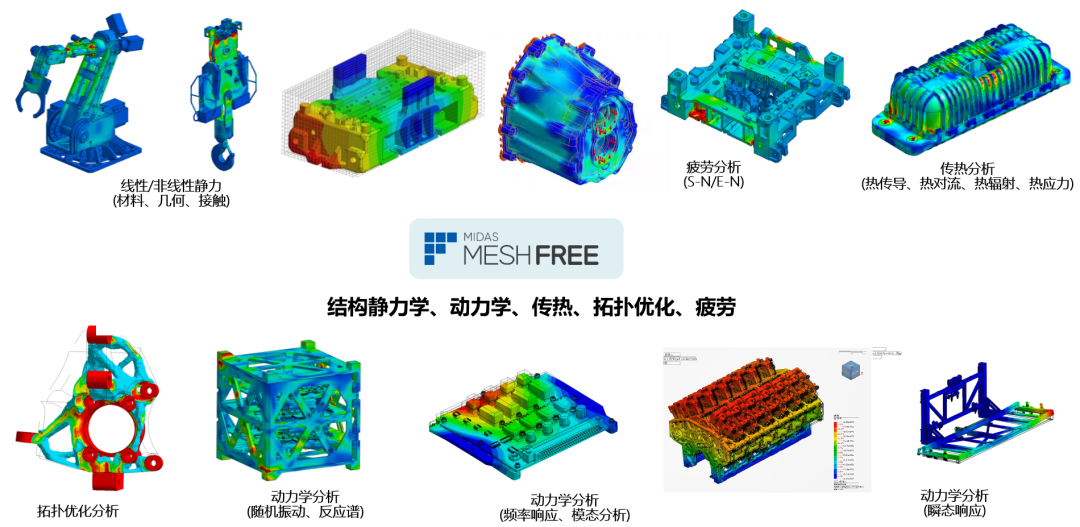

      MeshFree 不局限于简单的杆件受力变形基础仿真，而是一套可完整覆盖工业现场各类复杂结构仿真问题的全能工具，能够对客户实际工况下几乎所有复合结构问题开展全面验证。

   8.1 线性与非线性静力学仿真（基础刚度校核、复杂装配设备验证）

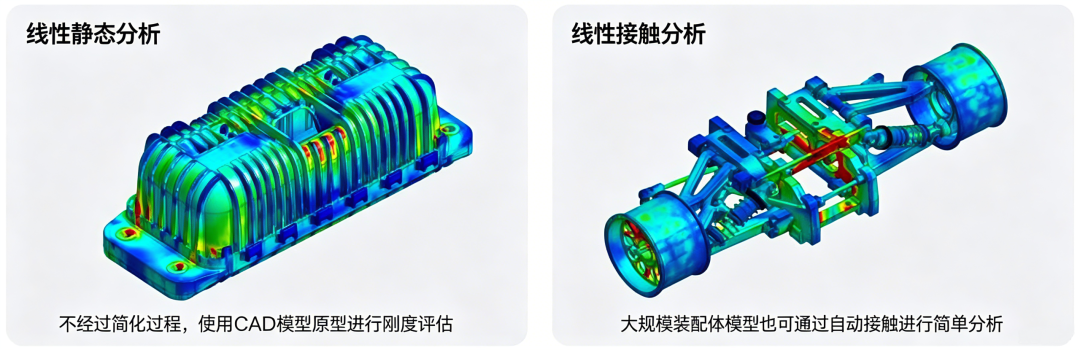

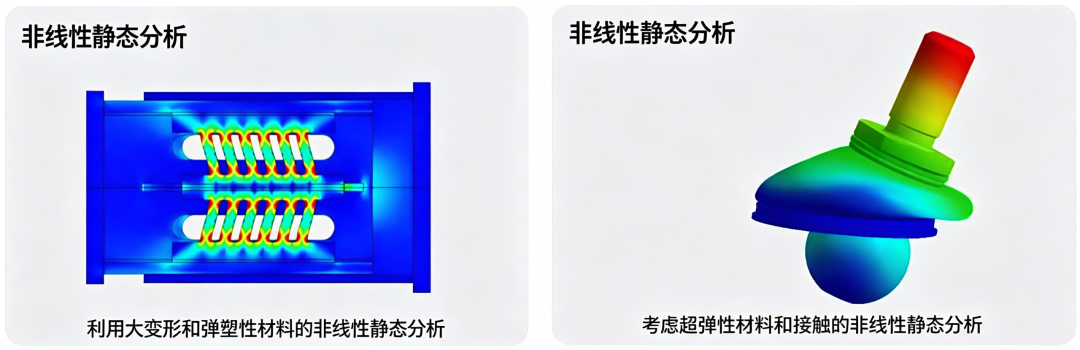

      软件可直接导入由数十至数百个零部件通过螺栓、销钉、焊缝连接而成的整机复杂装配模型。基础功能可校核设备承载重物时是否会发生断裂失效；同时支持模拟零部件受压后相互挤压、滑移、分离等接触非线性行为，精准回答 “微小铰链、各类紧固件能否长期承受载荷不发生破损” 这类工程核心疑问，给出清晰可靠的仿真结论。

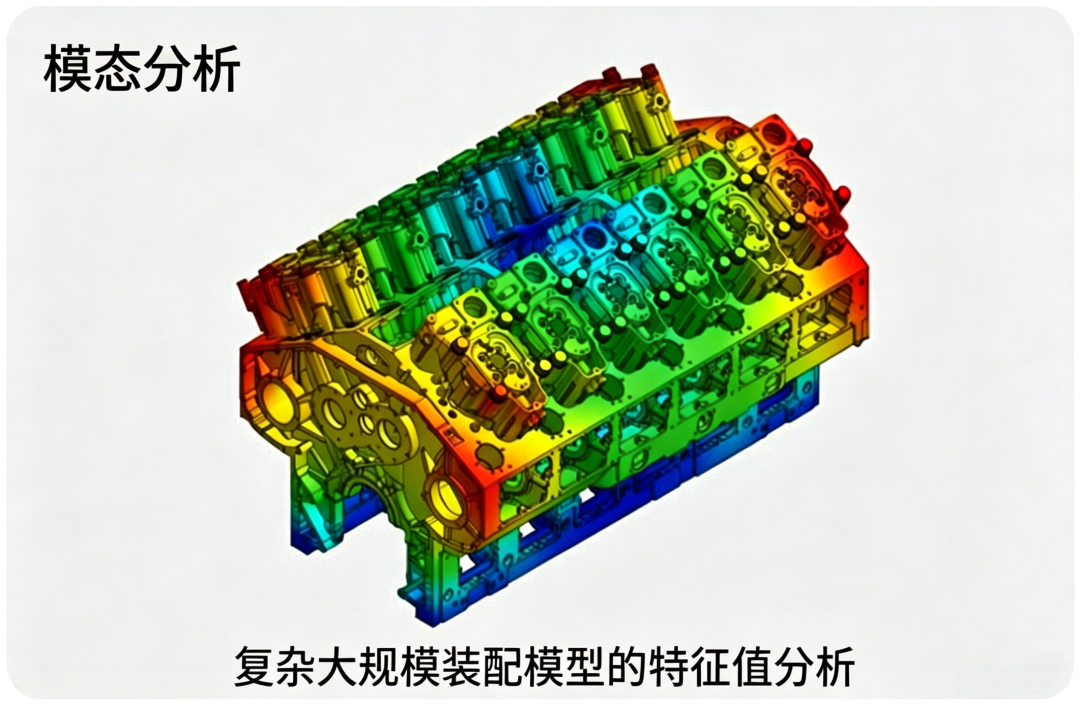

   8.2 振动与动力学分析（100% 规避致命共振故障）

      设备运行时，电机、发动机等部件会持续输出特定激励振动频率；一旦该频率与产品自身固有振动频率（固有频率）重合，会引发剧烈共振现象，设备会产生失控抖动，最终出现碎裂损毁的严重事故（典型案例：塔科马海峡大桥坍塌事件）。

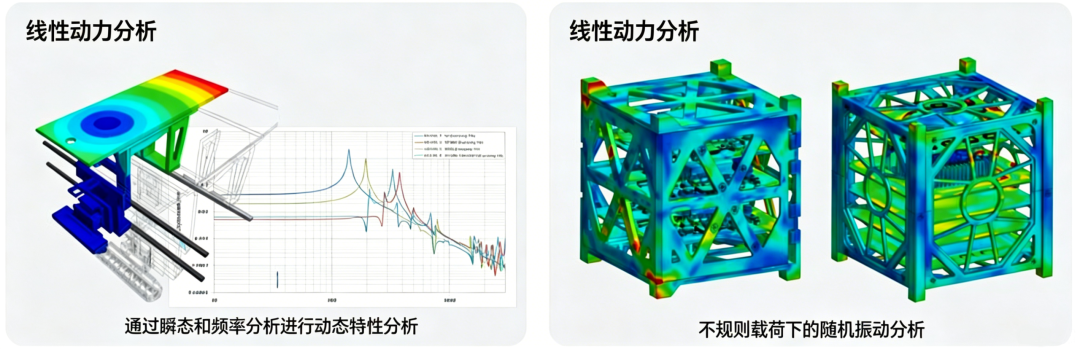

     MeshFree 无需删减复杂内部细小结构，可完整保留全部零件质量参与计算，精准构建振动分析核心的质量矩阵。依托精准的数值模型，软件能够提前精准定位存在共振风险的频率区间，为工程师提供优化方案指导：调整电机工作转速、修改机架壁厚等，从源头规避共振失效风险。

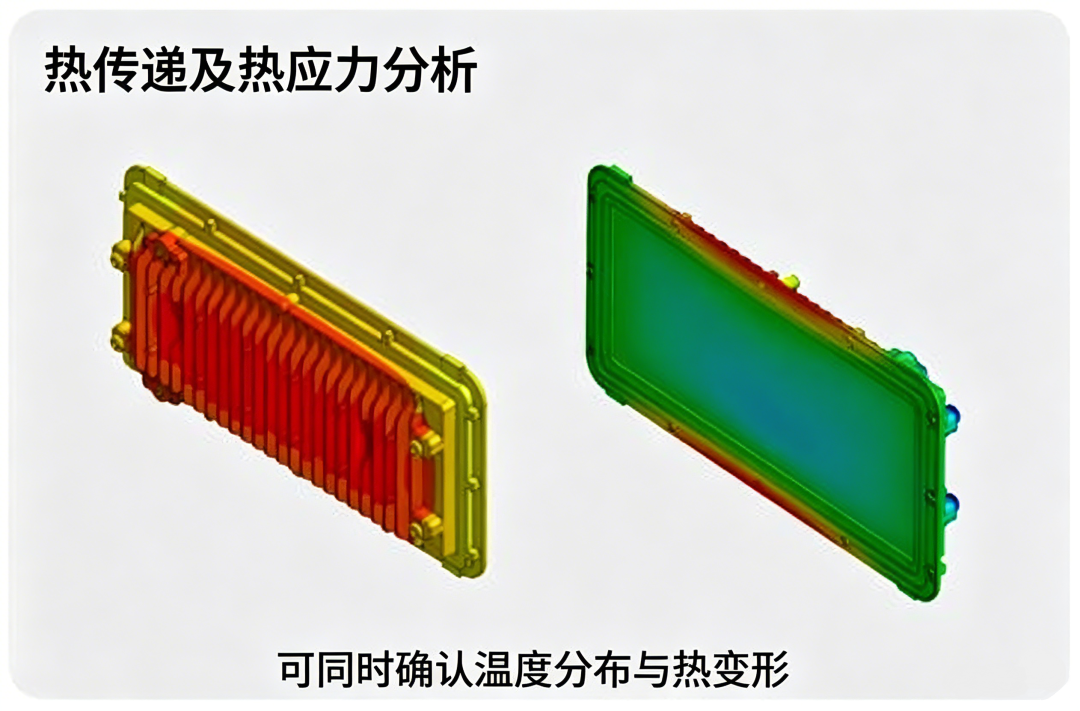

   8.3 稳态 / 瞬态热传导与热应力分析（规避温度引发的翘曲与膨胀失效）

      热是现代电子设备（电池包、半导体设备、大功率 LED 照明等）最主要的失效诱因。电路板与芯片工作过程中会持续产生热量，各类零部件会按照自身热膨胀系数（CTE）发生膨胀，进而产生严重翘曲变形。

      仅需在 MeshFree 中输入芯片发热功率（W），软件就能直观可视化呈现整机内部热量扩散路径与全域温度分布。除此之外，软件可精准计算高温带来的热应力（Thermal Stress），量化铝合金外壳与 PCB 电路板贴合部位因热胀差产生的破损、开裂风险。



8.4 疲劳寿命分析（制定质保周期的核心依据：长期反复使用是否可靠？）

   这是客户最关心的核心问题：“这款挖掘机动臂单次作业不会断裂，但在工地反复铲土 10 万次、100 万次后，会不会出现破损失效？”

   MeshFree 依托材料自身疲劳耐久特性数据（如 S-N 曲线），可精准计算产品能够承受的循环载荷次数，完成产品全生命周期寿命预测。企业可依据仿真得出的数据，科学、稳妥地确定售后质保期限，明确选择 3 年或 5 年质保周期。

8.5 拓扑优化（Topology Optimization：极致轻量化设计方案）

   “产品强度不低于原有版本，同时整体重量强制削减 30%，以此降低材料成本。” 这是企业管理层最常见、要求最严苛的需求。仅依靠工程师经验与直观判断，很难在复杂结构中精准判断去除哪些材料才能保证整体强度不衰减。

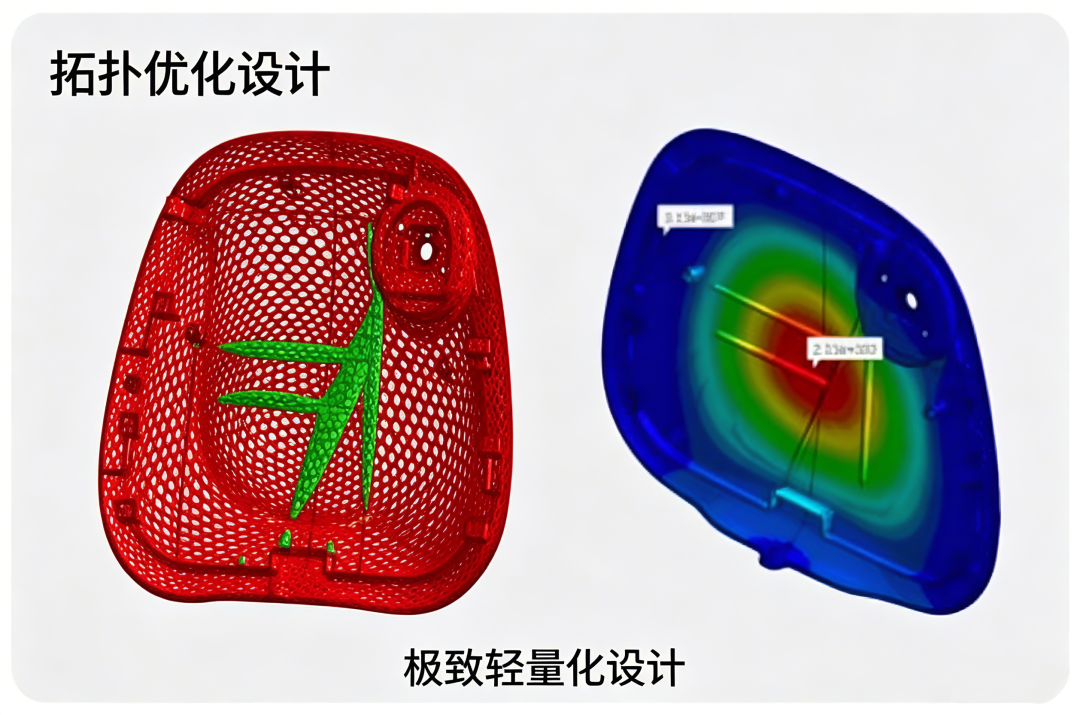

   拓扑优化功能仅需工程师划定可去除材料的设计区域，软件会通过算法在完全满足目标刚度要求的前提下，定量剔除不受力的冗余材料。最终输出仿生有机化的骨架式最优结构方案，这类造型依靠人工构思很难实现。该功能是新一代出行设备、无人机、3D 打印零部件等以轻量化、降成本为核心诉求行业的核心设计工具

9. 结语：大胆挣脱束缚想象力与创新力的枷锁

   过去仿真分析软件操作门槛极高，工程师为了避免计算报错、划分出合格网格，只能保守妥协，把产品设计成笨重、简单的方块造型。那段岁月令人惋惜：仿真工具的局限，等同于企业设计能力与产品品质的天花板。

   如今，midas MeshFree 彻底打破了这层沉重桎梏。设计师可以全身心聚焦设计的核心本质与创新创意，只需思考两个问题：

1. 1.这款产品能否在客户严苛的现场工况下发挥最优性能？

2. 2.如何实现更轻量化、更美观的结构设计？

   枯燥复杂的微分方程运算、产品安全校核验证，全部交由迈达斯研发团队深耕 20余年打磨的前沿数学算法，在后台稳定、精准地完成运算。

   这是一套全新的设计范式：能比竞品提前发现潜在隐藏缺陷，依靠详实专业的数据报告赢得客户认可，大幅削减试制样品带来的浪费成本。衷心祝愿各位即刻使用 MeshFree，推动企业工程技术实力与市场竞争力跃升至全球顶尖水准。

   本白皮 书依托 midas MeshFree 国际领先核心技术 —无网格边界法，结合各行业真实落地案例精心编撰，旨在助力所有深耕制造业创新的本土企业实现发展突破。
