摘要

针对商用车客车载客多变、太阳辐射强、气候跨度大、舒适与能效难以平衡等开发痛点，传统物理试验周期长、成本高、无法前置验证；常规 1D 仿真精度不足、纯 3D CFD 效率低且难以接入控制策略。本文基于塔塔汽车工程实践，提出GT SUITE + GT CONVERGE + GT TAITherm 一三维联合仿真方案，实现不依赖试验数据的空调性能与热舒适高精度预测。经实车降温工况验证，舱内温度预测精度超 95%，计算速度较传统 3D 提升近 10 倍，并支持控制器集成与策略开发，可全面支撑客车热管理数字化正向设计。

引言

乘员舱热舒适性直接决定客车乘坐品质、驾驶安全与用户满意度。与乘用车相比，客车具有载客量大且波动、车窗面积大、运行区域广等特点，热负荷、温度分布、能耗控制均更具挑战。传统开发模式高度依赖物理样车测试，存在周期长、成本高、样件约束强、风险不可控等问题。而常规仿真手段存在明显短板：

0D/1D 集总模型：速度快但精度有限，高度依赖试验标定；
全3D CFD：精度高但计算极慢，无法接入控制逻辑，难以支撑长工况与多方案迭代。

为同时满足精度、速度、无试验依赖、可集成控制四大需求，塔塔汽车商用车团队采用 GT 三件套联合仿真，构建面向量产的空调性能预测与热舒适优化体系。

研究对象与核心开发挑战

客车热舒适典型难点

载客量频繁波动，舱内热负荷与风量需求实时变化；
大面积玻璃导致太阳辐射得热高，舱内易出现局部热点/冷点；
覆盖极热/极寒多气候区域，空调系统适应性要求极高；
电动客车需在乘坐舒适与续航能耗之间实现最优平衡。

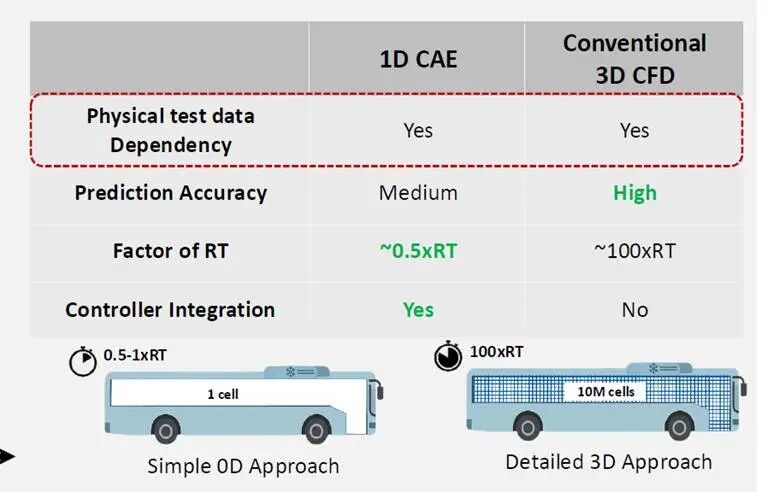

传统开发方式痛点

物理试验：必须等样车、费用高、周期长、存在失效风险；
常规 1D 仿真：精度中等、依赖测试数据、无法评估局部温度；
传统 3D CFD：精度高但计算极慢（约 100 倍实时）、不支持控制器集成。

行业亟需一种兼顾精度与效率、不依赖试验、可嵌入控制的联合仿真方案。

耦合方案介绍

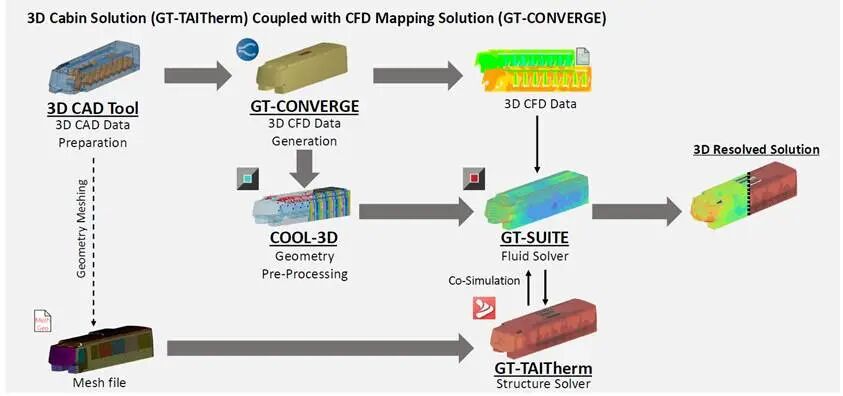

本文采用1D 系统主控 + 3D 流场映射 + 3D 热辐射传热闭环耦合架构，以 GT SUITE 为总控，三工具各司其职、数据互通。

CFD Mapping解决方案

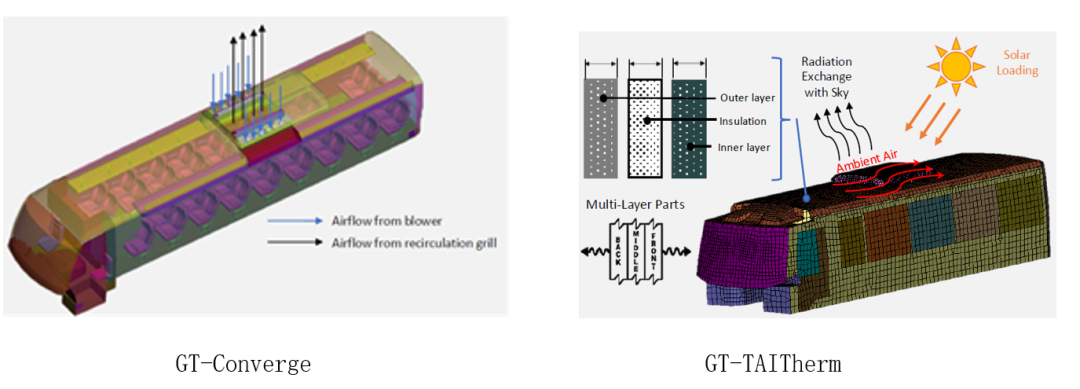

软件	功能
GT CONVERGE （3D CFD）	计算舱内高精度流场、出风口流量、风速分布、壁面换热系数HTC，为耦合提供流场映射数据。
GT TAITherm （3D 热辐射）	专注乘员舱三维传热：多层壁面导热、太阳直射/散射、舱内长波辐射、内饰表面对流换热，真实还原暴晒/冷浸/降温过程。
GT SUITE （1D 系统主控）	搭建 HVAC、制冷回路、湿空气、乘员热负荷模型；统一调度联合仿真、执行瞬态工况计算、支持控制策略集成。

仿真流程与验证工况

标准工程流程

3D CAD 处理与网格划分
GT CONVERGE CFD 计算：鼓风机特性、风口流量、壁面边界、流场与 HTC 映射到舱体
GT TAITherm 加载环境条件：环境温度、太阳辐射、多层材料属性
GT SUITE 联合仿真求解
后处理与试验对标

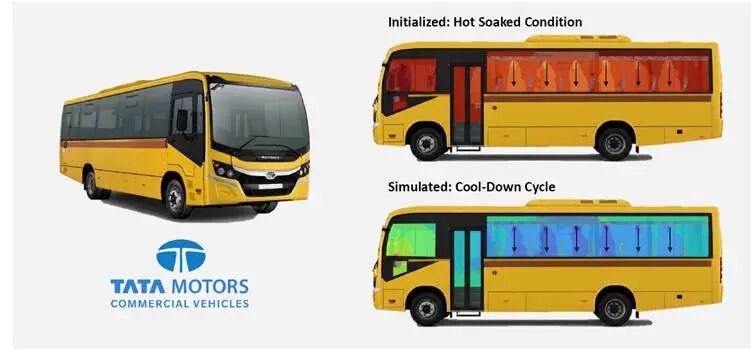

验证工况

初始状态：高温热浸（暴晒）
仿真工况：空调制冷降温循环
监测位置：驾驶员舱、乘客舱鼻高位置温度

结果与对标分析

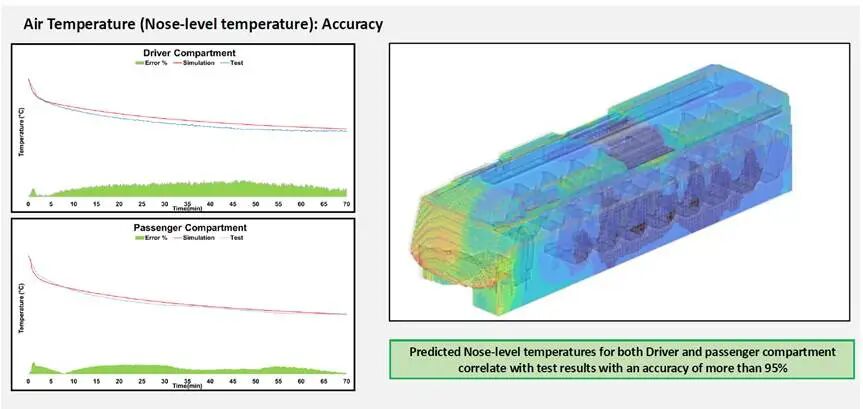

精度验证

仿真与实车测试对比显示：
驾驶员舱、乘客舱鼻高温度预测精度＞95%；
降温趋势、瞬态变化、稳态值均高度吻合。

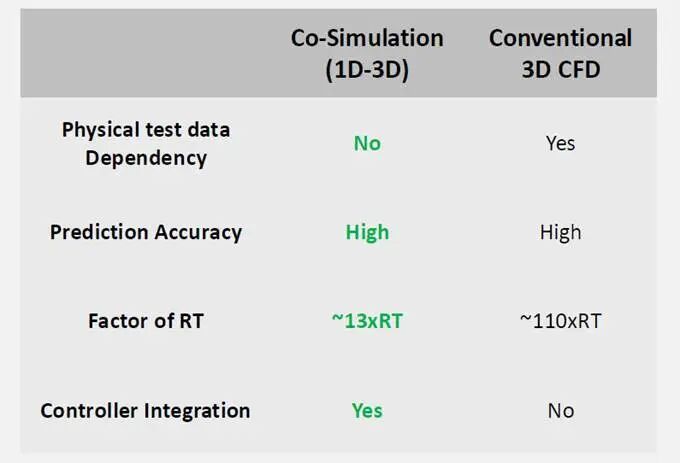

效率与能力对比

联合仿真在保持 3D级别精度的同时，速度提升近 10 倍，并可直接用于空调控制策略开发。

结论

基于GT SUITE + GT CONVERGE + GT TAITherm的一三维联合仿真，可在不依赖试验数据的前提下，实现客车乘员舱空调性能与热舒适高精度预测，温度预测精度＞95%。该方案兼顾3D 物理精度与1D 计算效率，计算速度达 13×实时，远优于传统 3D CFD，可支持长工况与多方案迭代。可直接集成控制器模型，适用于空调系统匹配、热舒适优化、能效平衡与控制策略开发，形成仿真驱动设计的正向开发体系。该方法标准化、可复制，可推广应用于客车、重卡、轻客、厢式车等各类商用车热管理开发。

参考资料：Dattaji Panchare, Saurabh Bhor AC Performance Prediction in Bus-

-A Co-Simulation-Based Approach using GT-SUITE, GT-CONVERGE and GT-TAITherm

来源：Gamma原厂官网，作者：Dattaji Panchare, Saurabh Bhor，甄阳阳翻译整理。
