LiToSim vs 商软（五）钢筋混凝土
相比传统实体试验，数值模拟具备成本更低、周期更短、参数可调性更强等优势，也更适合系统分析混凝土从开裂、屈服到压溃的全过程响应。本文以典型路基路面工况为例，从整体算例到核心功能模块，展示 LiToSim 在钢筋混凝土数值仿真中的计算精度与工程适用性。
阅读导引
先看整体算例，快速了解 LiToSim 在完整土木场景下的表现。 再看三项核心能力，理解精度来源于底层支撑。 最后看总结结论，判断其在工程应用中的可用价值。
核心结论
LiToSim 在整体模型、CDP 材料本构、嵌入式单元约束以及大变形塑性杆单元等关键能力上，计算结果与主流商用软件高度一致，多项核心指标偏差控制在工程可接受范围内。
一、路基路面整体算例分析
先从完整工况入手，看 LiToSim 在真实工程建模逻辑下的整体响应能力。
先从完整工况入手，看 LiToSim 在真实工程建模逻辑下的整体响应能力。
有限元模型采用分层离散方案：
混凝土、垫层与土基采用实体单元。 钢筋采用桁架杆单元。 模型同时考虑层间接触、嵌入式约束以及非线性求解过程。

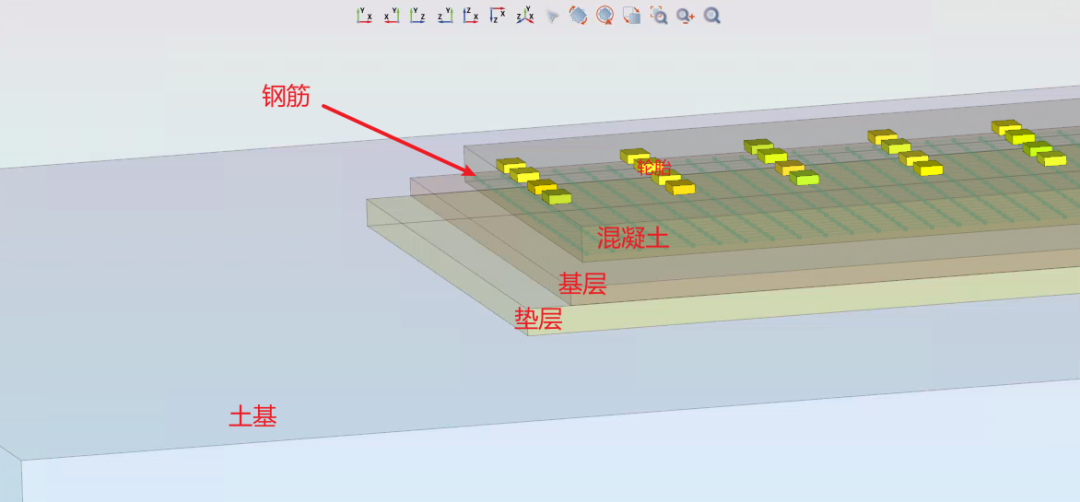

路基路面整体算例展示图
Concrete Damaged Plasticity (CDP) 塑性损伤本构；钢筋采用硬化塑性本构。 | |
表1 路基路面整体算例概况
2.1 钢筋部件对标
 |  |

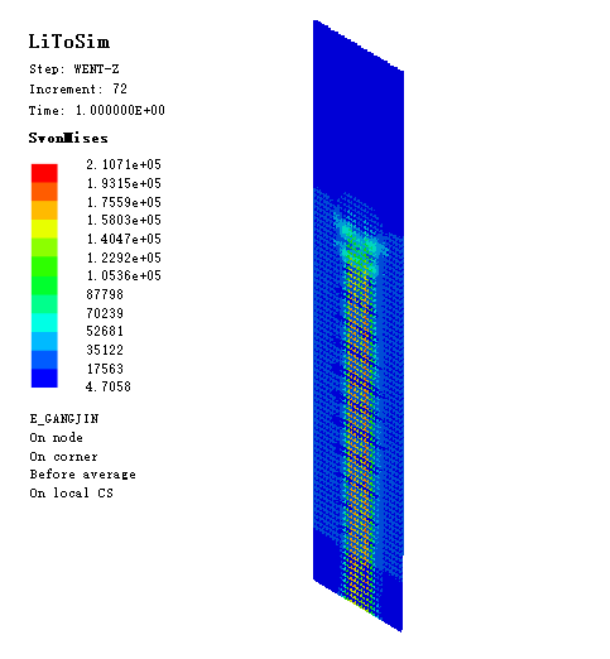

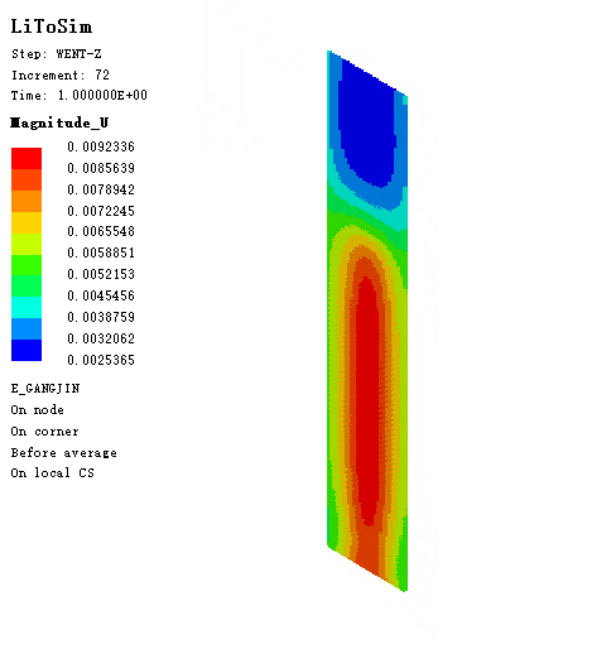

（a）位移 （b）应力
钢筋部件的 LiToSim 计算结果
表2 钢筋部件的精度对标结果
2.2 混凝土部件对标
 |  |

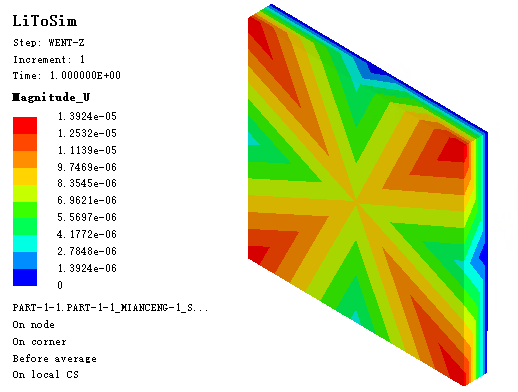

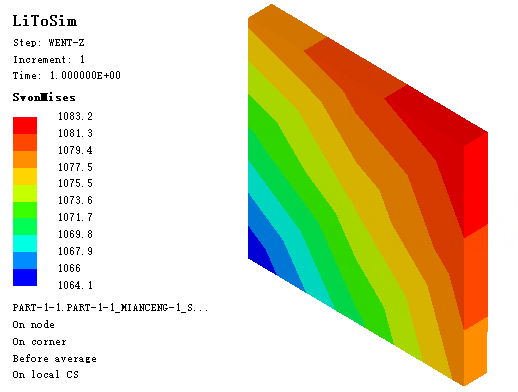

（a）位移 （b）应力

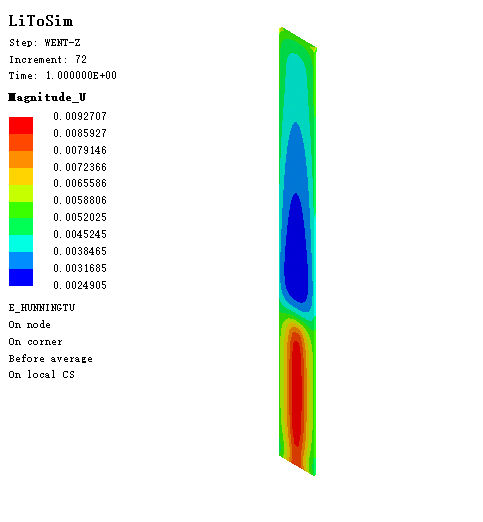

混凝土部件的 LiToSim 计算结果
表3 混凝土部件的精度对标结果
2.3 全模型对标
 |  |
（a）位移 （b）应力

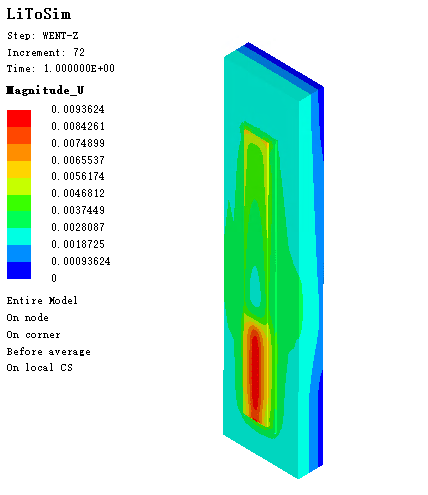

全模型的 LiToSim 计算结果
表4 全模型的精度对标结果
从钢筋部件、混凝土部件到整体模型，LiToSim 的结果均与商软保持较高一致性，说明其不仅单点能力可靠，组合场景下也具备较好的稳定性。
二、核心功能解耦验证
将整体结果拆开来看，更能说明 LiToSim 的精度不是偶然，而是来自底层能力的系统支撑。
将整体结果拆开来看，更能说明 LiToSim 的精度不是偶然，而是来自底层能力的系统支撑。
CDP 材料本构是混凝土非线性分析中的关键基础模块，决定了开裂、压碎与刚度退化的描述能力。
CDP 材料本构是混凝土非线性分析中的关键基础模块，决定了开裂、压碎与刚度退化的描述能力。
1.1 基本理论
混凝土的力学行为具有两个典型特征：
拉压不对称：受拉时表现出明显脆性开裂特征，受压时则经历硬化、峰后软化过程。 刚度退化：裂缝扩展与压碎损伤会导致材料刚度持续下降。
CDP模型通过独立的拉、压损伤因子描述两种受力状态下的刚度折减，其应力应变关系可写为：
受拉情况：
受压情况：
其中：
 | 总应力 |
 | |
 | |
 | [0, 1]） |
 |
1.2 参数输入说明
LiToSim 的 CDP 参数输入体系与主流商用软件保持兼容，主要包括塑性控制参数和拉压本构数据两部分。
表5 塑性参数输入

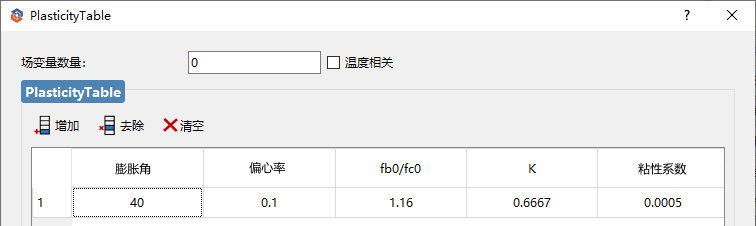

LiToSim 塑性参数输入窗口

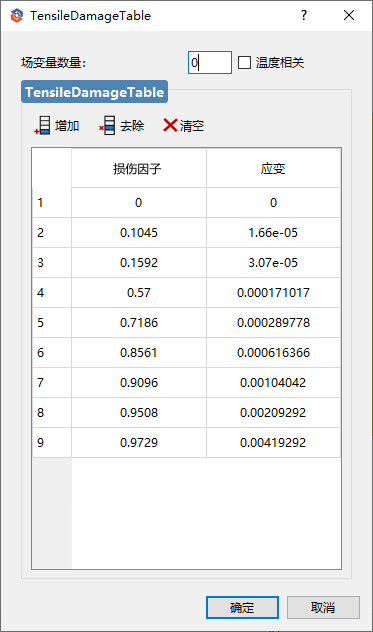

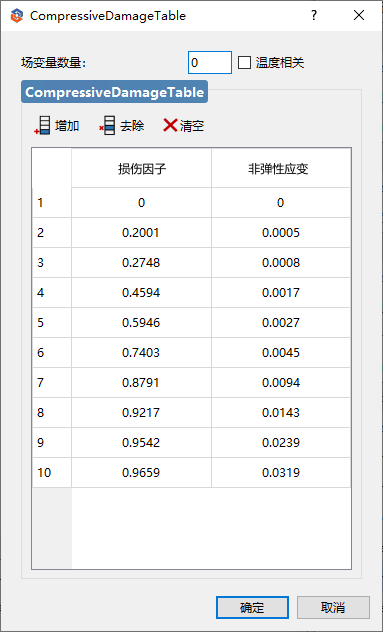

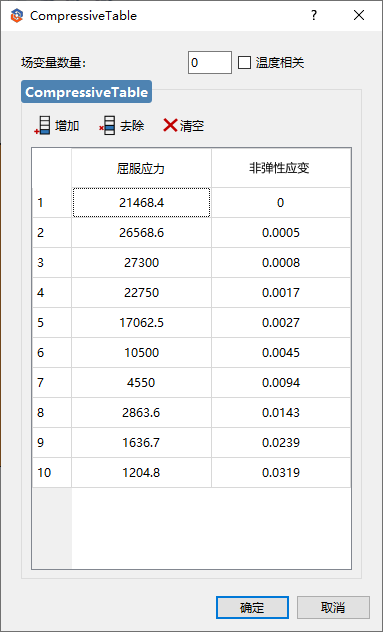

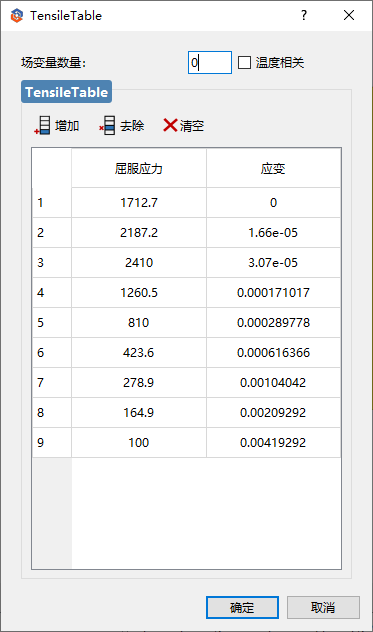

拉压本构数据需要分别输入受压、受拉两组数据，每组均包含应力 - 应变曲线与损伤因子演化曲线。
表6 本构数据输入
 |  |
 |  |
应力 - 非弹性应变与损伤因子 - 非弹性应变曲线
1.3 精度对标
为单独验证 CDP 本构的计算精度，本文以标准混凝土立方体单轴受压试验为基准工况，开展单轴压缩数值模拟，并提取位移、等效塑性应变和 Mises 应力三项核心指标，与商软结果进行对比。
 |  |

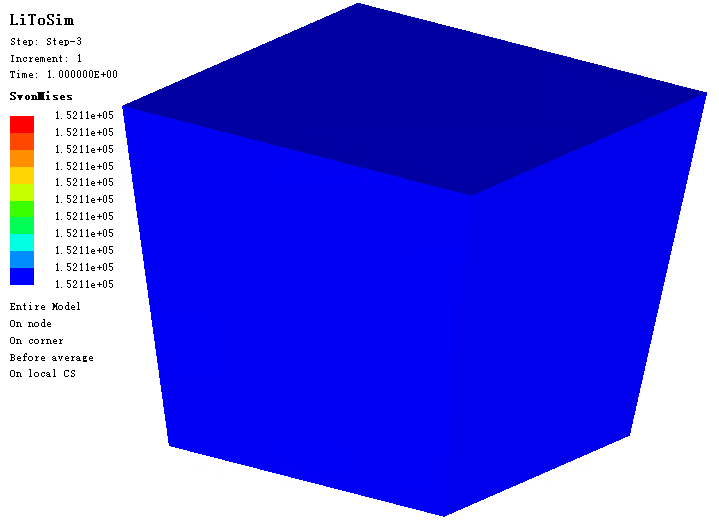

（a）位移 （b）应力
（c）等效塑性应变

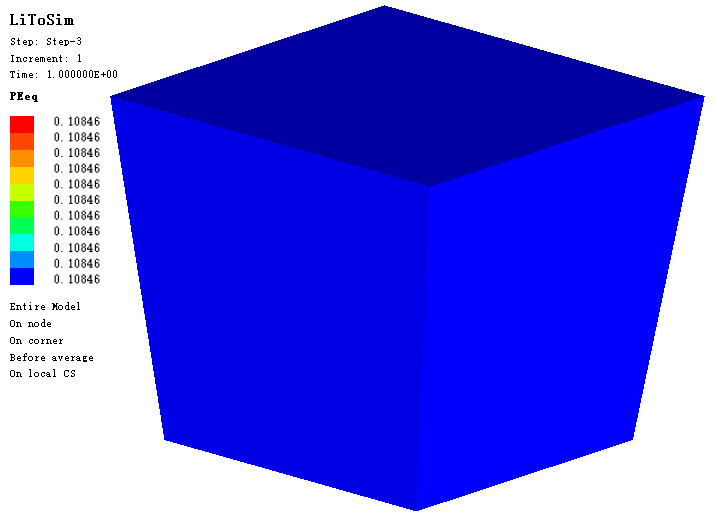

标准混凝土立方体单轴受压仿真结果
表7 标准混凝土立方体单轴受压数值模拟的精度对标结果
在单轴受压标准工况下，LiToSim 对位移、应力和塑性应变的计算结果均表现稳定，能够支撑土木工程中常见的混凝土非线性分析需求。
对钢筋混凝土而言，嵌入式约束是否稳定，直接影响建模效率与计算可信度。
嵌入式单元是钢筋混凝土模拟中最主流的建模方式之一。通过将钢筋单元的位移约束于混凝土基体单元，无需对齐网格即可实现两者变形协调，从而显著提升复杂配筋结构的建模效率。
2.1 模型概况
 |  |

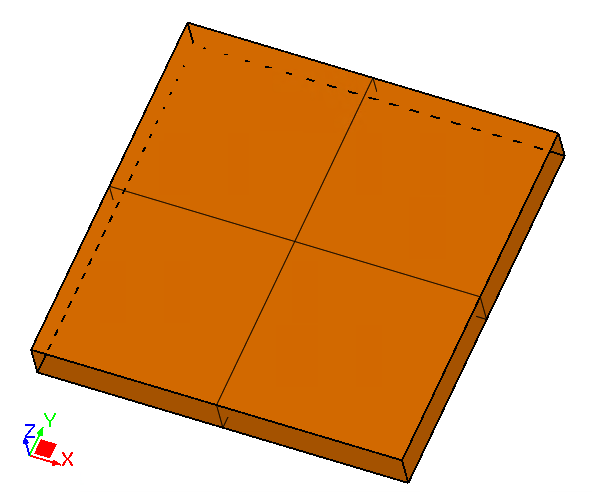

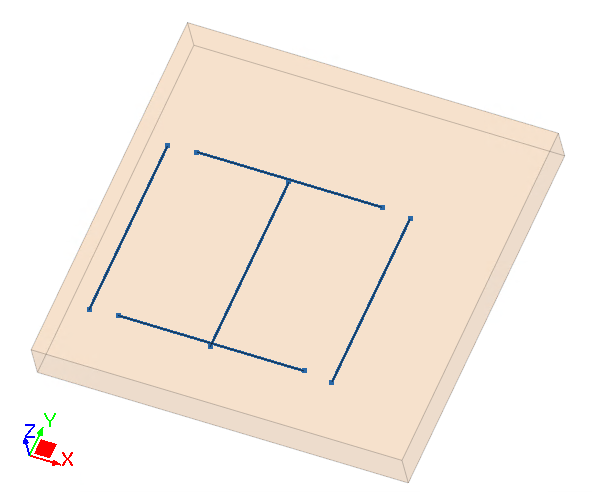

嵌入式约束模型算例展示图
验证模型采用标准的"基体 - 嵌入体"形式：
母体单元：实体单元，模拟混凝土基体 嵌入单元：杆（桁架）单元，模拟钢筋 约束方式：嵌入式约束（ Embedded Region）
2.2 参数说明
Embedded Region | |
Host Region | |
Roundoff Tolerance | |
Tolerance Method | |
Absolute Tolerance | |
Fractional Tolerance |
表8 嵌入式约束的参数说明
2.3 对标结果
分别从基体混凝土与嵌入钢筋两个维度验证后发现，无论是位移还是应力，LiToSim 的计算结果都与基准值高度一致。
 |  |
（a）位移 （b） 应力
主体区域的 LiToSim 计算结果
| |||
|
表9 主体区域的精度对标结果
 |  |
（a）位移 （b） 应力
嵌入区域的 LiToSim 计算结果
|
表10 嵌入区域的精度对标结果
无论是主体区域还是嵌入区域，LiToSim 都展现出接近零偏差的结果，说明嵌入式单元约束算法已具备较高成熟度。
几何非线性与材料塑性的耦合能力，是非线性求解器是否可靠的重要试金石。Y 形三杆大变形模型则是验证杆单元几何非线性的标准算例。
3.1 模型概况
大变形塑性杆模型展示图
F（沿 -Y 方向） | |
表11 大变形塑性杆模型概况
3.2 精度对标
计算结果显示，位移、主应变和 Mises 应力三项指标均与商软结果高度吻合，其中应力结果完全一致，位移与应变偏差仅为 0.05%。
 |  |
（a）位移 （b）应力
（c）第一主应变
大变形塑性杆单元计算结果
| |||
|
表12 大变形塑性杆模型的精度对标结果
在标准大变形杆单元算例中，LiToSim 的位移、应变与应力响应均与商软高度吻合，表明其在几何非线性与弹塑性耦合计算中具备稳定表现。
三、总结
如果从工程应用角度看，这组结果的意义不只是“能算”，更在于“算得准、算得稳、可持续扩展”。
综合来看，LiToSim 已具备服务土木工程常见混凝土结构静力非线性分析的基础能力。随着后续在更复杂工况与行业场景中的持续验证与优化，其工程应用价值有望进一步提升。
励颐拓团队坚持自主可控路线，持续打造面向工程与科研用户的国产 CAE 仿真软件平台。欢迎点击文末"阅读原文"，或访问官网了解更多产品信息并下载试用：https://www.litosim.com/pdown/。
