钣金件又薄又易变形？别怕，HyperMesh早就把网格难题安排明白了

作为CAE前处理领域的“网格王者”，HyperMesh（HyperWorks核心建模模块）凭借强大的几何处理和网格划分能力，成为工程师处理钣金件网格的首选。HyperMesh对钣金件网格友好吗？答案是肯定的，它不仅友好，更是处理钣金件网格的“刚需神器”，友好性体现在多个维度，且有清晰入门技巧，助力快速上手。

钣金件网格划分的核心痛点是几何清理繁琐、厚度控制复杂、网格易畸变、批量处理效率低，而HyperMesh的核心功能精准适配这些需求，基于钣金件结构特性量身打造。

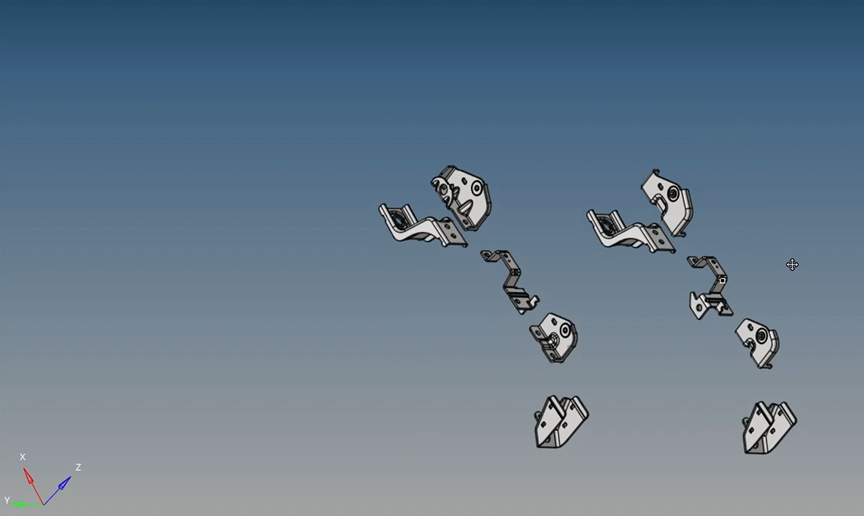

几何处理友好，降低前期准备难度。钣金件多由复杂曲面、折弯、小孔组成，导入CAD模型常存在缝隙、重叠等缺陷，手动清理耗时且易遗漏。HyperMesh的自动几何清理功能可快速修复缺陷，支持去倒角、去孔等操作，适配细节繁多的钣金模型。其强大的中面抽取功能，能快速抽出中面并保留厚度信息，通过云图直观显示，让壳单元网格划分变得简单，零基础学习者也能快速进入网格划分环节。

网格划分灵活高效，适配多样需求。钣金件网格多为2D壳单元，HyperMesh提供AutoMesh、SPLINE等十余种2D划分算法，可根据钣金件形状灵活选择。简单钣金件可通过AutoMesh一键批量划分，复杂折弯件可通过交互式操作控制网格密度，避免畸变；Shrink Wrap技术能智能跨越缝隙和孔洞剖分，进一步提升效率，兼顾快速建模与高精度需求。

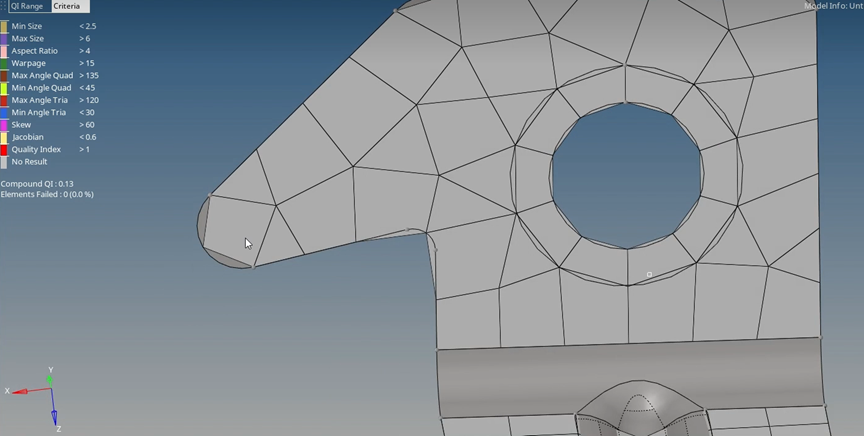

质量控制便捷，保障仿真可靠。网格质量直接决定仿真准确性，钣金件易变形，网格畸变会导致求解失败。HyperMesh内置完善的质量检查工具，可按求解器设定标准，实时检查Jacobin值、Warpage值等关键指标，通过云图显示缺陷区域，方便快速优化。针对网格过渡不均、边角畸变等常见问题，可直接编辑调整，无需重新划分，零基础学习者也能生成合格网格。

很多人认为HyperMesh操作难度高，但针对钣金件网格划分，其操作逻辑清晰、流程简洁，有便捷功能降低入门门槛，兼顾专业性和易用性。

操作流程标准化，上手难度低。钣金件网格划分遵循“几何导入→几何清理→中面抽取→网格划分→质量检查→优化导出”的清晰流程，每个环节都有明确指引。中面抽取可一键完成，网格划分可通过Size and Bias功能设置全局尺寸、局部细化，参数简单易懂，零基础学习者熟悉基础操作后，可快速完成简单钣金件网格划分。

可定制化强，适配不同场景。HyperMesh支持TCL/TK脚本和Python API，可将重复步骤录制成脚本，实现同类钣金件批量自动化处理，提升效率；还可自定义网格质量标准、工作界面，适配个人习惯和项目需求，无论是零基础学习者还是资深工程师，都能找到合适的操作方式。

兼容性极强，衔接全流程仿真。HyperMesh可直接读取UG、CATIA等主流CAD软件的钣金模型，导入后完整性高；支持ANSYS、Abaqus等几十种求解器，网格可直接导出对应格式，无需二次转换，解决跨平台协作难题。
