隔壁工位的底盘工程师小李最近犯了难：忙活半天用 Adams 跑完整车动力学仿真，各类工况的载荷数据都提取完毕，可一转到 Abaqus 做底盘件强度分析，瞬间卡壳。复杂工况的载荷系数怎么定？冲击、转向复合工况的载荷如何换算？车架模型该用什么边界条件求解？动力学和强度分析中间的衔接环节，让他寸步难行。

相信不少 CAE 同行都有同款困扰：两大主流软件各自上手不难，但动力学与结构仿真的联动应用，始终是一大短板。本文围绕Adams动力学载荷分解联合Abaqus与Optistruct结构强度仿真开展，希望能够引发工程师朋友的共鸣。

01

强度分析工况

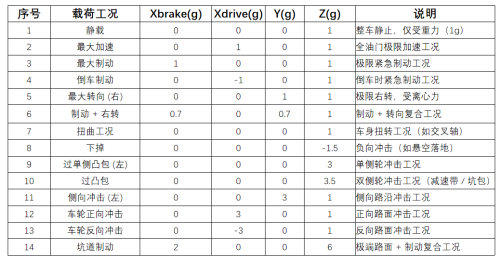

副车架、摆臂、转向节等底盘件强度校核划分为常规、极限、误用三类工况：静载归为常规工况，极限加速属于极限工况，跌落冲击归为误用工况；表格所列载荷系数为动载系数，依托准静态惯性加载等效动态载荷，替代瞬态动力学分析开展强度校核。

02

强度分析边界条件

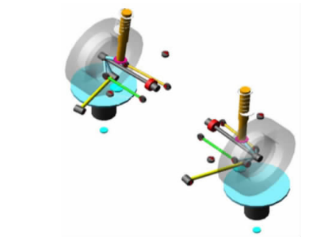

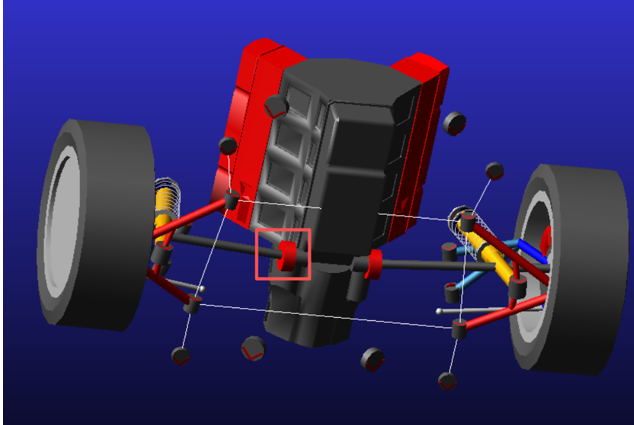

载荷获取：通过Adams搭建整车多体动力学模型，基于静力学力矩平衡准则求解轮胎接地处三向作用力；将上述轮心载荷作为边界条件输入动力学模型，完成各底盘杆件安装点载荷的提取工作。

边界：车架一直处于运动状态，车架的约束和边界条件难以定义，采用惯性释放法基于加载惯性力来平衡外部载荷，使其达到平衡，再对其求解应力分布

03

静力学力矩平衡例子

上述载荷以各工况标定加速度为输入，依据静力学力矩平衡原理求解轮胎接地点三向作用力，下面结合实例对该原理进行说明：

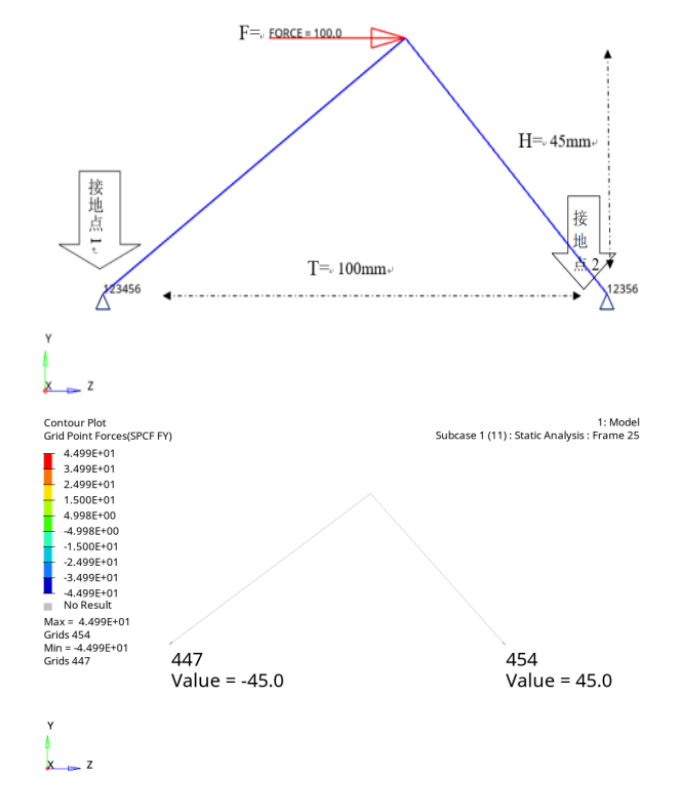

选取接地点*1为力矩中心列力矩平衡方程：

式中是F引起的在接地点2的载荷转移量，等式左边是F引起的倾覆力矩，等右边是接地点2转移载荷引起的平衡力矩。代入参数计算可得载荷转移量：

该计算结果与有限元提取结果一致，同时满足载荷守恒规律：接地点1减小的垂向载荷大小，与接地点2增加的垂向载荷数值相等。

04

载荷计算公式

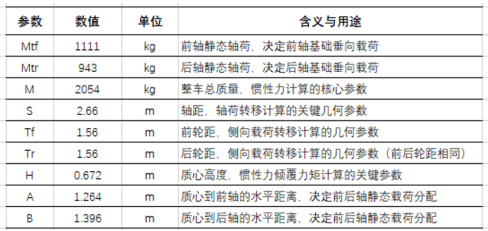

以下带入具体的参数进行计算，具体如下表所示





制动+右转工况计算实例

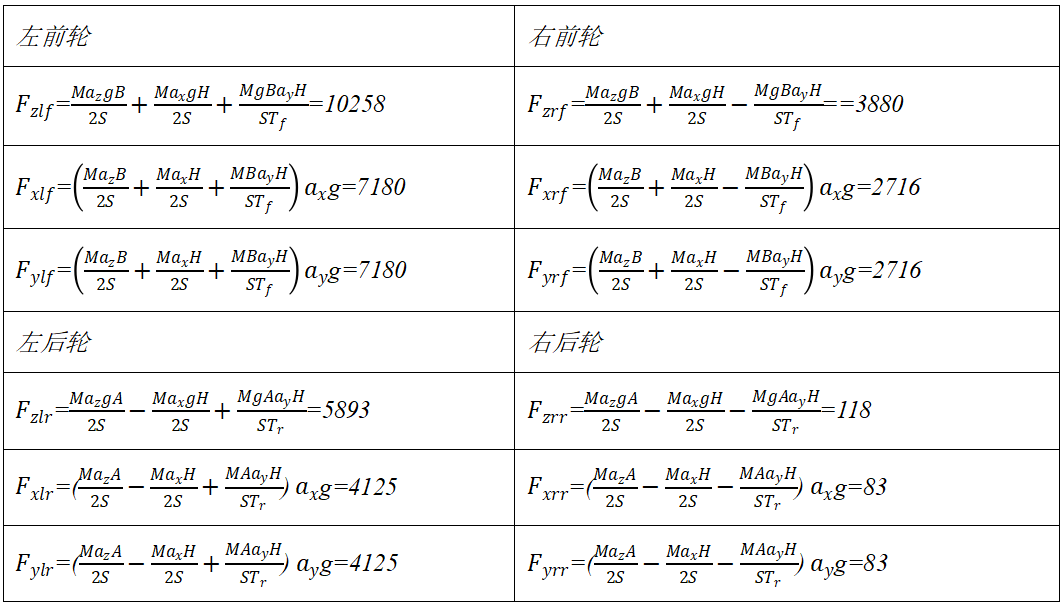

以制动+右转（0.7g+0.7g）为例，下面为具体三向受力计算以左前轮Z向受力计算举例讲解公式：

公式由三项载荷叠加构成，分别对应静态分配、纵向惯性载荷转移、侧向侧倾载荷转移；另计算横向和侧向受力，先计算单轮等效质量，基于计算牛顿第二定律受力

05

助你构建“动力学-强度”一体化分析核心技能

看完以上整套底盘载荷分析、工况标定、载荷计算与边界设置内容，想必大家也清楚了 Adams 与结构仿真软件联动的核心难点与解决思路。
