震动射频圈!诺思起诉武汉敏声专利侵权!

2月前浏览467

大家好,这里是射频学堂。

对于深耕射频领域的从业者来说,专利的重要性不言而喻 —— 它不仅是技术壁垒,更是企业的生命线。尤其对于创业型公司而言,往往就是靠着一两项关键专利,才能在激烈的市场竞争中站稳脚跟。

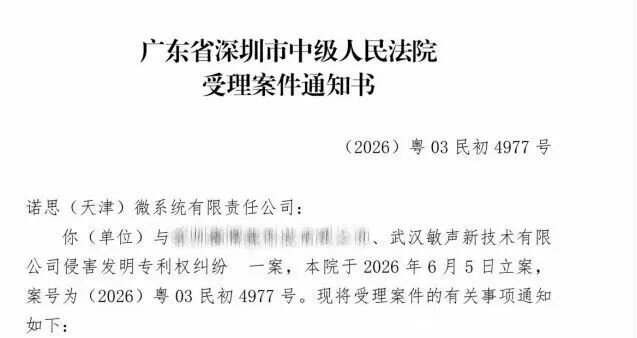

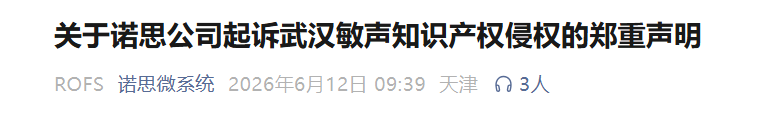

2026 年 6 月 12 日,诺思微系统通过官方公众 号发布《关于诺思公司起 诉武汉敏声知识产权侵权的郑重声明》,文中明确指出:"我司近期核查发现,由武汉敏声新技术有限公司生产的 BAW 滤波器,涉嫌严重侵犯我司拥有的第 ZL201010267632.6 号发明专利权。"

这起专利纠 纷之所以引发行业高度关注,核心就在于这枚专利 —— 它不是一项普通的技术发明,而是中国 BAW 滤波器国产化进程中最核心的根基专利。

这枚专利,到底有多重要?

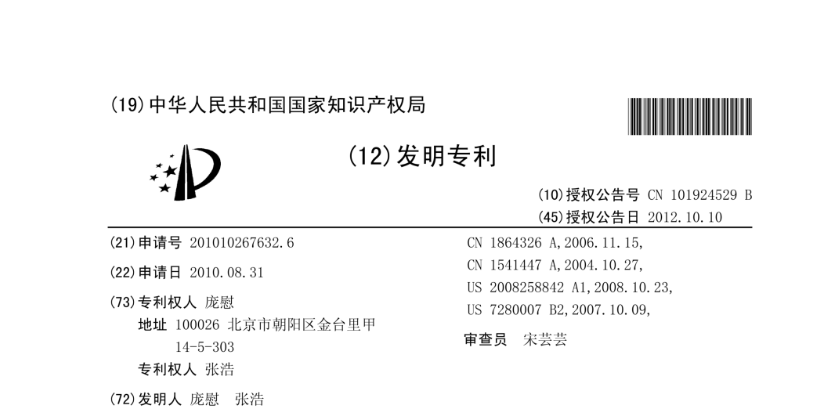

第 ZL201010267632.6 号发明专利,射频学堂在之前的文章中曾做过重点解读(附件)。这枚专利的专利权人和发明人同为庞慰与张浩,而二人正是诺思微系统的联合创始人。

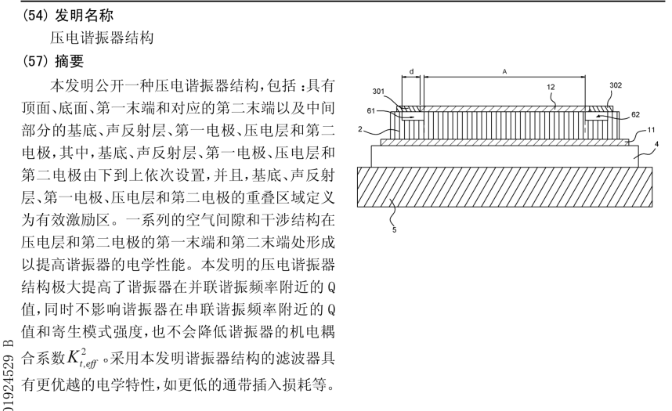

这项专利的核心创新在于:在传统 "基底 - 声反射层 - 第一电极 - 压电层 - 第二电极" 的五层结构基础上,通过在压电层和第二电极的末端设置特定的干涉结构与空气间隙,构建出不匹配阻抗边界
这些干涉结构包含拱形、梯形等多种形态,可悬停于有效激励区上方或延伸于电极末端,与空气间隙配合形成双自由度振动系统。这种设计能够有效干扰横向模式的声传播,将泄露的声能反射回有效激励区并转换为垂直的活塞声波模式。
最终实现的技术效果是:在完全不影响 Qs 值、寄生模式强度和机电耦合系数的前提下,大幅提升 Qp 值。采用该结构的滤波器,通带插入损耗更低,通信信号的保真度和传输效率得到显著提升。
专利中详细公布了 15 种具体实施方式,全面覆盖了干涉结构的不同布置方式、形态设计和材料选择 —— 既保证了技术落地的灵活性,又构建了严密的专利保护壁垒,充分展现了两位发明人深厚的技术积累。

其实这枚专利背后的故事更为跌宕起伏

作为体声波滤波器(BAW)领域的核心基础专利,这项自主研发技术自正式授权以来,便凭借极高的产业价值,成为海外行业巨头重点觊觎的核心技术资产,也由此掀开了一段跌宕数年的国产半导体知识产权博弈往事。

这场持久争端的背后,始终伴随着艰难的抗争与坚守。2015年,该专利发明人之一张浩教授在美国遭遇非法逮捕,为技术产业化之路蒙上阴霾。2017年,诺思微系统发现苹果多款iPhone机型搭载的安华高(Avago,现博通)FBAR滤波芯片,涉嫌侵权使用其核心BAW专利技术,随即正式提起专利侵权诉讼。面对维 权诉求,苹果公司与安华高并未正视侵权事实,反而接连发起专利无效、专利权属诉讼,以多重司法程序发起反诉与抗辩,开启了漫长的知识产权拉锯战。

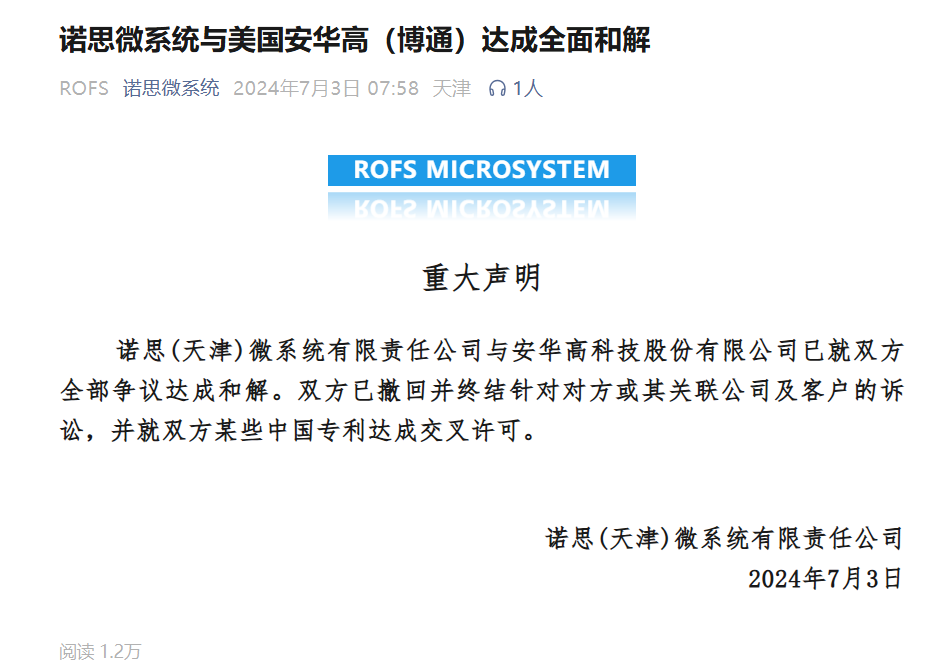

这场横跨中美、历时近七年的连环知识产权纠 纷,历经多轮司法博弈与争议对峙,终于在2024年迎来圆满收尾。双方最终达成全面和解,签署专利交叉授权协议,彻底终结多年争端,以和平方式化解所有知识产权争议。

这一极具里程碑意义的结果,是对该项核心专利价值最有力的佐证。不仅充分印证了诺思微系统自主专利的合法有效性、核心技术的稀缺性与行业领先性,更彰显了企业面对海外技术垄断与知识产权打压时,坚守自主创新、坚决捍卫自身知识产权权益的坚定立场,也为国内半导体行业跨国知识产权维 权提供了重要参考。

这项专利为何如此重要?

这枚专利之所以能引发持续十余年的行业震动,核心在于它击中了射频产业的 "命脉"。射频滤波器是智能手机、基站、物联网设备等核心通信产品的关键部件,被称为 "通信设备的咽喉",而压电谐振器的性能直接决定了滤波器的上限。

在该专利诞生之前,全球高端射频滤波器市场被 Avago、Qorvo 等国际巨头垄断,中国企业长期处于产业链下游,面临 "卡脖子" 风险。张浩和庞慰的发明打破了国际技术垄断,使中国在压电体声波谐振器领域拥有了核心自主知识产权,为国内 射频产业的发展奠定了基础。

从技术层面看,这项专利的创新点具有不可替代性:空气间隙与干涉结构的组合设计,既解决了行业长期存在的性能悖论,又具备低成本、易量产的突出优势,适用于从 2G 到 5G 的各类通信设备,甚至可延伸至卫星通信等新兴领域。
在 5G 通信对高速率、低延迟的严苛要求下,这种能有效降低信号传输损耗、提升抗干扰能力的技术,价值尤为凸显。
从产业价值看,这项专利直接推动了中国射频芯片产业的崛起:诺思微系统凭借这项核心技术,建成了国内第一条 FBAR 滤波器生产线,打破了国际巨头的产能垄断,使中国成为全球少数能自主研发和生产高端射频滤波器的国家之一。
随着 5G、物联网等产业的快速发展,射频滤波器的市场需求持续扩大,这枚专利的商业价值也在不断凸显。
关于此次专利纠 纷,武汉敏声也已通过公 众号发布了相关声明。这场关乎中国 BAW 滤波器核心知识产权的争端最终走向如何,目前仍未可知,射频学堂将持续关注,让我们拭目以待。

写在最后

中国射频产业走到今天太不容易了 —— 从一无所有到打破垄断,靠的是一代又一代工程师的技术创新,靠的是对知识产权的尊重和保护。核心专利不是天上掉下来的,是无数个日夜的研发投入换来的。只有真正尊重创新、保护知识产权,中国的射频产业才能走得更远、更稳。

#射频学堂#射频基础#射频技术#无线通信#电子工程师#车载射频

版权声明

射频学堂发布的原创及转载内容,版权均归原作者所有,文中观点仅代表作者本人,射频学堂仅作知识分享与传播使用。如需转载或引用,请联系原作者获得授权。



来源:射频学堂
结构基础振动半导体电子芯片通信材料
著作权归作者所有,欢迎分享,未经许可,不得转载
首次发布时间:2026-06-22
最近编辑:2月前
射频学堂
硕士 学射频,就来射频学堂。
获赞 187粉丝 417文章 1273课程 0
点赞
收藏
作者推荐

拆解卓胜微年报!国产射频龙头全产品线实力大盘点

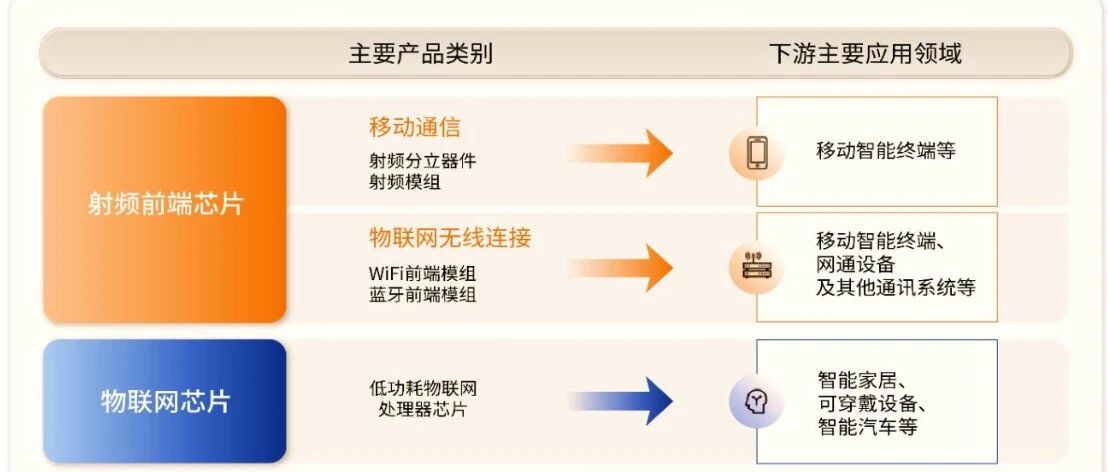

大家好,这里是射频学堂!本期我们一起来深度解读国内 射频芯片龙头 —— 卓胜微。今年4 月份的时候卓胜微正式发布 2025 年度财报,今天我们抛开繁杂枯燥的财务数据,透过这份年报,带大家全面看懂卓胜微的核心产品实力与产业布局。卓胜微深耕射频集成电路行业多年,始终聚焦射频芯片的研发、设计、生产与销售。凭借深厚的技术沉淀和完备的产品矩阵,现已成为国内为数不多能够对标国际一线大厂的射频整体解决方案服务商。公司主营产品涵盖射频前端分立器件、各类射频集成模组以及低功耗物联网主控芯片,产品广泛应用于智能手机、智能穿戴、通信基站、车载电子等热门领域。依托轻晶圆厂 Fab-Lite 运营模式,企业搭建起完善射频产业生态,持续加码技术迭代与市场全域拓展。(来自卓胜微2025年年报)射频前端芯片是卓胜微核心支柱业务,产品线布局完整、细分品类齐全,精准覆盖移动通信、物联网无线连接两大主流应用场景,兼顾分立器件专业性能与集成模组高效适配性,可全方位满足各类终端设备的射频信号传输需求。在移动通信领域,公司射频前端产品主要分为分立器件与射频集成模组两大板块。分立器件作为射频硬件底层核心,包含射频开关、低噪声放大器、射频滤波器、射频功率放大器四大主力品类,每一类产品都针对性解决射频信号传输中的各类核心难题,依托成熟量产工艺,保障产品性能稳定可靠。射频开关分为传导开关与天线开关两大品类,均采用 RF SOI 主流工艺打造,大量应用于智能手机、车载电子、智能穿戴等移动终端。其中传导开关可自由切换多路射频信号通路,实现收发信号、不同通信频段灵活切换,覆盖移动通信、WiFi 信号切换等场景;天线开关直接对接终端天线,能够优化天线信号传输效率,优选最优通信信道,包含天线调谐开关、天线交换开关等多款细分产品。(截图来自卓胜微官网)射频低噪声放大器主要用于放大天线接收的微弱射频信号,同时最大限度抑制噪声干扰,有效提升终端通话质量、信号强度与网络传输速度。公司该类产品覆盖定位、移动通信、影音调频等多类信号频段,采用 SiGe、RF CMOS、GaAs 等多元化半导体工艺,适配全品类智能终端信号接收场景。射频滤波器负责筛选有效通信频段信号,滤除外部杂波干扰,提升信号信噪比与运行稳定性,是射频系统平稳工作的关键器件。旗下拥有 GPS 定位滤波器、WiFi 无线滤波器、移动通信专用滤波器等多款产品,主流采用 SAW、IPD 成熟工艺,全面入驻手机、车载、穿戴设备等终端市场。射频功率放大器布局信号发射链路,负责放大射频发射信号,保障信号稳定向外辐射,实现正常无线通信。产品主打 GaAs 工艺,主打移动智能终端市场,充分满足终端设备无线信号发射需求。伴随终端设备小型化、集成化行业趋势,集成射频模组已然成为市场主流方向。卓胜微顺势发力模组赛道,将多款分立射频器件整合集成,既提升整体性能、缩小产品体积,又大幅简化终端厂商硬件设计流程。公司射频模组阵容十分齐全,覆盖多频段、全功能品类:包含 sub-3GHz 频段 DiFEM、L-DiFEM;sub-6GHz 频段 LFEM、L-PAMiF;旗舰终端主力收发模组 L-PAMiD,以及 GPS 定位专用模组、LNA 多通道放大模组等,全品类适配不同档次智能手机及移动终端射频系统。(截图来自卓胜微官网)在物联网无线通信赛道,卓胜微重点布局 WiFi 前端模组与蓝牙前端模组,补齐短距离无线通信核心器件短板。WiFi 前端 FEM 模组整合功放、开关、放大器等器件,完成 WiFi 信号收发与数据传输,多用于消费电子与家庭组网设备;蓝牙前端 FEM 模组搭建在蓝牙主控与天线之间,有效提升蓝牙设备发射功率与接收灵敏度,广泛应用于蓝牙耳机、VR 智能设备、各类物联网终端。不止射频前端硬件,卓胜微同步进军低功耗物联网主控芯片领域,进一步补齐全品类产品生态。这类一体化芯片集成短距无线射频收发单元、处理器、存储及外设资源,可快速对接手机、平板、智能汽车等终端设备,实现无线互联与智能联动,深度赋能智能家居、智能穿戴、车联网等万物互联应用场景。(截图来自卓胜微官网)研发实力与经营模式层面,卓胜微手握长期射频芯片设计核心技术,持续加大研发投入,全力搭建自主可控射频产业生态,整合设计、工艺、材料、集成应用全链条资源。企业坚持 Fab-Lite 轻资产运营策略,聚焦核心技术研发与产品落地,打通从芯片设计、晶圆制造、封测到市场销售的完整产业链。通过优化自有产线管理,持续提升产品良率与综合性能,严控生产成本、缩短交付周期,为下游终端客户提供高性价比射频解决方案。展望未来,依托稳固的技术壁垒与成熟市场渠道,卓胜微将持续夯实国内 射频龙头地位。在稳住智能手机传统基本盘的同时,积极开拓通信基站、车载电子、家庭组网、物联网、卫星通信等新兴增量市场,紧跟 6G 通信、低轨卫星互联等前沿技术浪潮,坚持自主核心技术研发,持续加速国产射频芯片进口替代进程,助力国内通信半导体产业高质量发展。注释:文章信息来源于卓胜微2025年财报以及官网信息,仅作参考#射频学堂#射频基础#射频技术#无线通信#电子工程师#车载射频版权声明射频学堂发布的原创及转载内容,版权均归原作者所有,文中观点仅代表作者本人,射频学堂仅作知识分享与传播使用。如需转载或引用,请联系原作者获得授权。来源:射频学堂
