第88夜 | 能量法3：在求梁挠度的应用
地点：力学研讨室。
人物：
小生：看着黑板上的挠曲线微分方程，眉头微皱。 老师傅：手里拿着一根弹性钢尺，在桌边演示着弯曲。
1. 告别繁琐：用能量替代积分
老师傅：小生，还记得我们以前是怎么求这根悬臂梁自由端的挠度吗？一端固定，一端受集中力 作用。
小生：那可太折磨人了。要先写出挠曲线近似微分方程 ，然后进行两次不定积分。不仅会产生两个积分常数，还得小心翼翼地去找固定端的边界条件（挠度为0，转角为0）来把常数解出来。整个过程又长又容易出错。

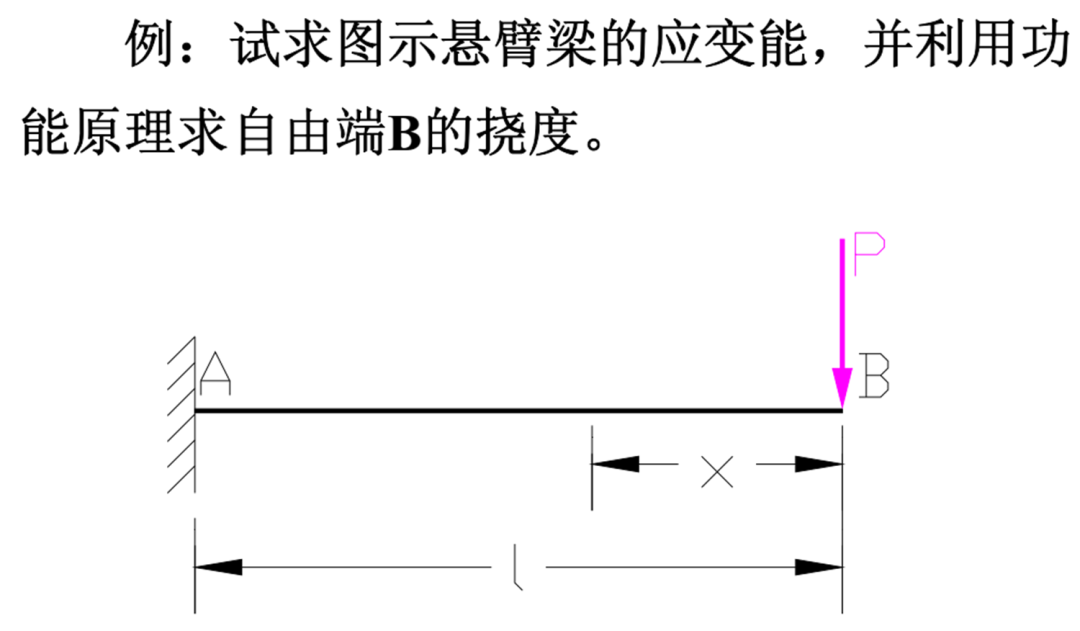

老师傅：没错，那是纯粹的几何与微积分的死磕。但上一夜，我们已经握住了“万物皆弹簧”的统一场方程： （外力做功等于系统应变能）。今天，我们就用这把新武器，来对悬臂梁进行降维打击。 来看看黑板上的这道题：试求图示悬臂梁的应变能，并利用功能原理求自由端 B 的挠度。
小生：我来试试！既然要用能量法，第一步肯定是求出梁内部储存的总应变能 。 对于受弯梁，应变能的微段积分公式是 。 为了让弯矩方程写起来最简单，我把坐标系原点建在自由端 B，水平向左为 轴正方向。 在这个坐标系下，任意截面 的弯矩就是：
老师傅：很好，坐标系的选取很聪明，避开了固定端复杂的支座反力。继续往下，算算它的总应变能。
2. 功能等效：一击即中的位移与符号之谜

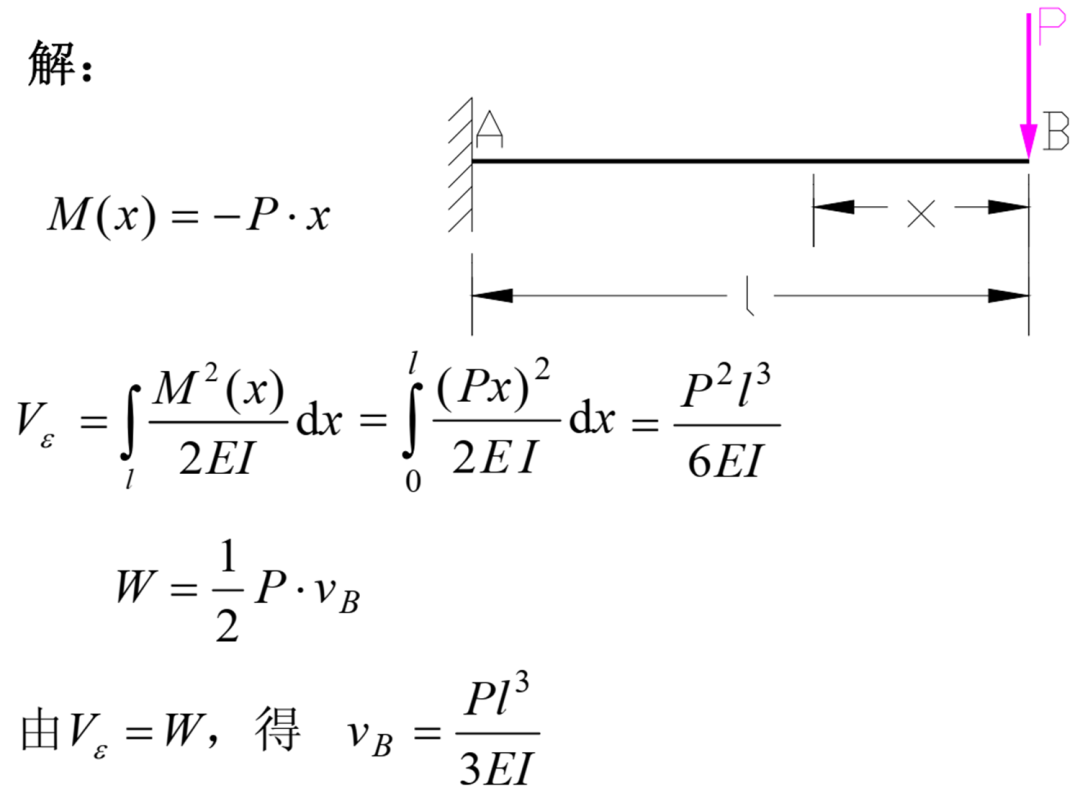

小生：把 代入应变能公式，沿着梁的全长从 积到 ：
把常数提出来，对 积分得到 。代入上下限：
师傅，这根悬臂梁被压弯时，肚子里憋着的能量就是 ！
老师傅：非常精准。内部的应变能有了，那外部的能量输入呢？
小生：外力缓慢加载，力 从 0 线性增加到最大值。假设 B 点最终向下的挠度是 ，外力做的功就是：
根据功能原理，外力做的功全部转化为内部的应变能，即 ：
等式两边的 约掉一个，再把 乘过去……
算出来了！师傅，这结果和我们以前辛辛苦苦积分两次算出来的经典公式一模一样！没有边界条件，没有积分常数，仅仅通过写一个弯矩、做一次定积分，再列一个能量等式，挠度就直接“蹦”出来了。这简直就是一条捷径！
老师傅：确实是捷径。不过，你要特别注意这里算出来的位移 的符号含义。在以前用积分法解挠曲线方程时，挠度的正负是由我们建立的全局坐标系决定的（比如规定向上为正，向下为负）。但在这里算出来是个正值，你觉得这个“正号”代表什么？
小生：既然我们是利用外力做功 推导出来的……物理学里，要做正功，力和位移的方向就必须一致！
老师傅：一语中的！在功能关系中，位移的符号不再由全局坐标系的正方向确定，而是由载荷的方向决定的。 因为能量是由做功得来的，算出来的结果如果是正号，代表实际位移方向和作用在这个点上的载荷方向相同；如果是负号，则代表实际位移与载荷方向相反。牢记这一点，这是能量计算与几何计算在符号判定上的区别。
3. 能量的边界：小生的质疑
小生：明白了！因为外力 是向下的，所以算出来的正值 就代表 B 点确实是跟着载荷向下方发生了这么大的挠度。 但是……师傅，顺着这个做功的思路，我突然发现了一个大问题。
老师傅：哦？什么问题？
小生：目前我们用的这个功能关系 ，它能够成立并解出位移，完全依赖于一个极度苛刻的前提——我们想求的位移 ，恰好就是外力 作用点的位移，而且恰好沿着外力 的方向！因为只有这样，外力做功才能写成干净的 。 如果我想求梁中点（ ）的挠度呢？那里根本没有力，做功无从谈起。 又或者，如果我想求 B 点的转角 ，甚至求 B 点在水平方向上的位移呢？在这些非加载点或者非加载方向上，这个朴素的功能关系等式不就彻底失效了吗？
老师傅：（放下手中的钢尺，眼中闪过一丝赞赏）你能自己悟出这一点，说明你的力学直觉已经非常敏锐了。 你指出的，正是基础功能关系法无法逾越的“边界”。它就像一把重剑，威力巨大，但只能劈砍单一的方向。要打破这个边界，去求解任意点、任意方向的位移和转角，我们就需要引入能量法中最精妙、最核心的终极武器。下一夜，我们将翻开材料力学的崭新篇章——卡氏第二定理（Castigliano's Second Theorem）。它会告诉你，一切位移，不过是能量对力的偏导数。
