【机械设计】非标机械设计——贴片机
设计贴片机（SMT Pick and Place Machine）是一项极具挑战但也充满成就感的工作。这不仅仅是画图纸，而是对精密机械、运动控制、机器视觉和材料力学的综合考验。

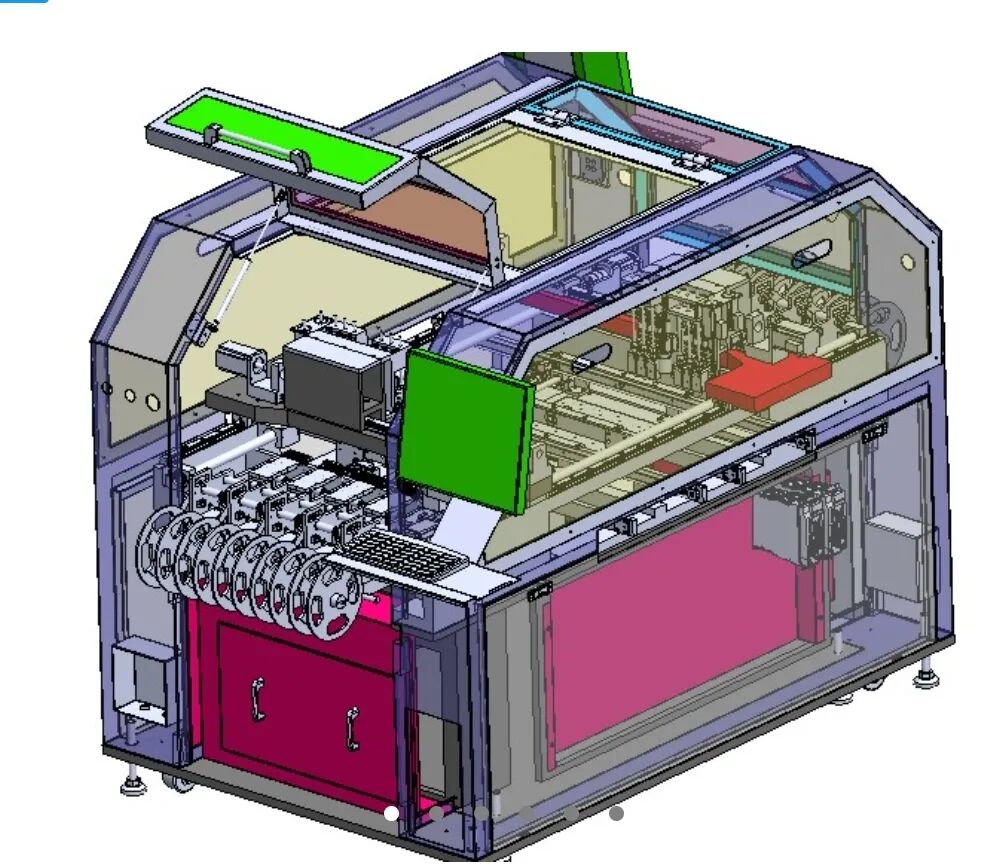

1. 宏观架构：构建机器的“骨骼”
贴片机的机械结构直接决定了机器的精度上限和稳定性。你需要从以下三个层面进行架构设计：
机架（Base Frame）—— 稳定性的基石
工业级选择： 通常采用整体铸造或钢结构焊接。铸造机架整体性好、抗震动能力强，是高档机型的首选；钢构机架成本低、加工周期短，但需注意时效处理以消除内应力。
DIY/轻量化选择： 如果你是设计桌面级或开源机型（如OpenPnP），常用铝型材搭建。但要注意，铝型材的刚性不如铸铁，高速启停时容易产生抖动，需配合加强筋或厚钢板底座。
设计要点： 机架必须沉重且稳固，因为贴片头高速运动（加速度可达3g）会产生巨大的冲击力，机架若刚性不足，精度无从谈起。
运动系统（Motion System）—— 速度与精度的博弈
这是机械设计的核心战场，主要涉及X/Y轴的传动方式选择：
传动方式 优点 缺点/坑点 适用场景
同步带传动 速度快、噪音小、成本低、对安装精度要求相对宽容。 存在回程间隙（Backlash），需通过张紧和软件补偿。 主流推荐。适合大多数DIY及工业高速机，性价比高。
丝杆传动 理论精度极高、刚性好、无回程间隙。 对平行度要求极高，安装稍有偏差就会导致阻力巨大甚至卡死；速度慢、噪音大。 仅适合超高精度、低速度场景，新手慎选。
直线电机 速度极快、精度最高、无磨损。 成本极高、控制复杂、发热大。 顶级工业旗舰机型。
导轨选择： 避坑指南是不要盲目追求重型导轨。例如HGH15虽然结实，但阻力大，会导致电机发热丢步。推荐使用MGN系列（如MGN12/15）微型滚珠导轨，它们阻力小、顺滑度高，更适合贴片机的轻负载高速度特性。

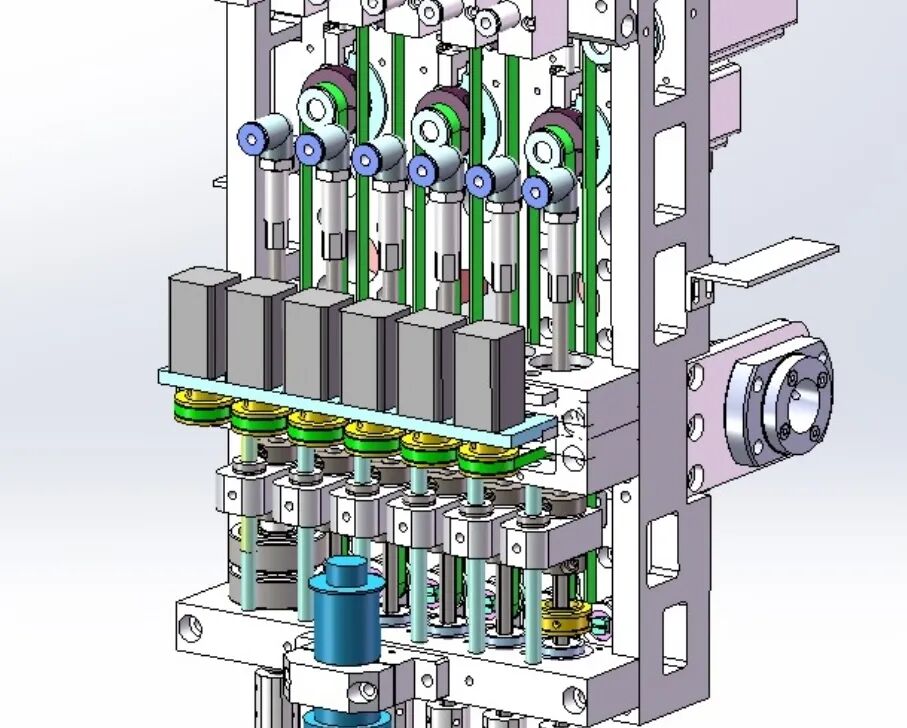

2. 核心执行机构：贴装头（Head）设计
贴装头是直接接触元件的部件，设计时需考虑“旋转+升降”的复合运动。
旋转与升降解耦：
经典设计： 使用滚珠花键。它允许轴在旋转的同时进行上下滑动，完美解决了吸嘴既要调整角度（θ轴）又要上下取放（Z轴）的需求。
简易设计： “跷跷板”结构，通过一个电机配合凸轮连杆实现升降和真空通断，但难以实现自动换嘴。
真空系统：
设计时要预留真空发生器（Vacuum Generator）的安装位置。
吸嘴建议使用定制金属吸嘴，相比橡胶或普通塑料，金属吸嘴更耐磨，且能保证同轴度。
如果是多吸嘴头，需设计独立的电磁阀控制回路，实现每个吸嘴的独立动作。
3. 视觉与基准：不可忽视的“眼睛”
机械设计必须为视觉系统留出物理空间和光学路径：
Mark点（基准点）设计：
你需要在PCB设计阶段就考虑Mark点。通常采用铜质圆形焊盘（直径1.0mm），周围需有阻焊开窗（直径3.0mm），形成高对比度以便相机识别。
布局策略： 全局Mark点用于整板定位（通常3个，呈L型），局部Mark点用于高精度元件（如BGA）的二次校准。
相机布局：
下视相机（Mark Camera）： 固定在机架上，向下看PCB。
上视相机（Up-looking Camera）： 固定在机架上，向上看吸嘴。设计时需规划好吸嘴移动到相机上方的路径，确保不会发生碰撞。
1. 背隙补偿： 如果使用皮带传动，机械上很难完全消除间隙。必须在软件层面（如OpenPnP）设置背隙补偿，或者在机械上使用双皮带张紧结构。
2. 供料器（Feeder）接口： 这是一个标准化的难题。设计时要确定是兼容雅马哈/西门子等工业飞达，还是自制简易飞达。飞达的卡扣位置和驱动方式（气动vs电动）需要精密配合。
3. 线缆管理（拖链）： 贴片机是往复运动设备。务必设计好坦克链（拖链）的安装位，防止气管和电线在高速运动中缠绕或折断。
4. 安全光幕与外壳： 工业设计中，必须考虑外壳防护和人机安全。高速运动的机械臂一旦撞到人是非常危险的，急停按钮和防护门开关是必须的。
