疲劳极限修正因子技术手册
1. 概述
1.1 核心意义
疲劳极限修正因子用于量化结构实际工况与标准试验条件的差异对疲劳强度的影响。标准疲劳曲线（SN曲线）通常基于“光滑、标准尺寸、室温、无缺陷”的理想试样试验获得，但实际工程结构存在表面粗糙度、表面处理、几何缺陷、尺寸效应等因素，这些因素会显著改变结构的实际疲劳极限。
通过引入疲劳极限修正因子，可将理想条件下的疲劳极限转换为实际工况下的有效疲劳极限，确保疲劳寿命评估结果贴合工程实际，避免因忽略这些影响因素导致的预测偏差（偏于危险或过度设计）。
1.2 修正因子分类
疲劳极限修正因子主要分为两类，分别针对不同影响因素：
1. 表面条件修正因子（ ）：考虑表面光洁度和表面处理对疲劳强度的影响（疲劳失效多始于表面，表面状态是核心影响因素）； 2. 疲劳强度折减因子（ ）：综合考虑凹口效应、尺寸效应、载荷类型等其他因素的影响。
最终有效疲劳极限由两类因子共同修正（若同时指定）。
2. 表面条件修正因子（ ）
2.1 核心影响因素
表面条件对疲劳强度的影响源于两个方面：
• 表面光洁度：粗糙表面存在微观凸起与凹陷，易形成应力集中，成为裂纹萌生源，降低疲劳强度； • 表面处理：通过特定工艺（如氮化、喷丸）改善表面性能（如引入残余压应力、提高表面硬度），提升疲劳强度。
表面条件修正因子 是表面光洁度修正因子 与表面处理修正因子 的乘积，即：
2.2 表面光洁度修正因子（ ）
2.2.1 定义与作用
描述表面粗糙度对疲劳强度的修正系数，粗糙度越低（表面越光滑）， 越接近1；粗糙度越高， 越小（疲劳强度越低）。
2.2.2 取值依据
通过表面光洁度定性分类查询获得，常见钢材的表面光洁度与 对应关系如下（参考《疲劳试验与分析：理论和实践》，Elsevier，2005）：
| | |||
2.2.3 示意图

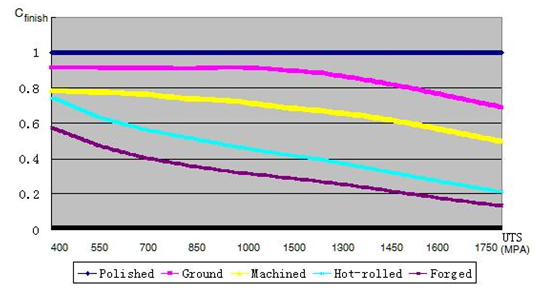

图 1. 钢材表面光洁度修正因子图表（来源：Yung-Li Lee 等，2005）
2.3 表面处理修正因子（ ）
2.3.1 定义与作用
描述表面处理工艺对疲劳强度的提升系数，不同处理工艺的 取值不同，具体规则如下：
| | ||
2.3.2 特殊规则说明
• 若表面处理类型为喷丸处理或冷轧处理，总表面条件修正因子 ，即忽略表面光洁度的影响（因这类处理工艺可显著改善表面应力状态，抵消粗糙度带来的不利影响）； • 若表面处理类型为氮化处理，总表面条件修正因子 （ ，需结合表面光洁度综合修正）； • 其他表面处理类型（如镀铬、磷化）：可由用户自定义 取值（需基于试验数据或行业标准）。
2.4 表面条件修正后的疲劳极限
2.4.1 计算公式
2.4.2 说明
• ：标准条件下的材料疲劳极限（由SN曲线获得，单位：MPa）； • ：表面条件修正后的有效疲劳极限（单位：MPa）； • 对于两段式SN曲线（高周段与低周段分界），转变点处的应力值也需按相同公式修正（ ）。
3. 疲劳强度折减因子（ ）
3.1 核心影响因素
是综合修正因子，用于量化表面条件之外其他降低疲劳强度的因素，主要包括：
• 凹口效应（几何缺陷）：结构上的孔、槽、圆角等几何特征会导致应力集中，加速裂纹萌生，降低疲劳强度； • 尺寸效应：实际结构尺寸通常大于标准试样，尺寸越大，疲劳强度越低（大尺寸结构包含缺陷的概率更高，应力分布更不均匀）； • 载荷类型：多轴载荷、冲击载荷等非单向恒幅载荷会降低疲劳强度（与标准试验的单向恒幅载荷差异）； • 其他因素：环境腐蚀、温度影响等（若未单独设置修正因子，可纳入 综合考量）。
3.2 修正公式
疲劳强度折减因子 采用“除法修正”（因子越大，疲劳极限越低），修正后的疲劳极限为：
3.3 取值原则
• （折减因子，仅降低疲劳极限，不提升）； • 无上述影响因素时， （无折减）； • 影响因素越显著， 取值越大： • 轻微应力集中（如大圆角、小孔）： ； • 显著应力集中（如尖角、深槽）： ； • 大尺寸结构（尺寸远大于标准试样）： ； • 多轴冲击载荷： 。
3.3.3 取值依据
优先通过以下途径确定 ：
1. 行业标准或规范（如机械设计手册、航空航天材料标准）； 2. 有限元应力集中系数计算（ 通常略小于应力集中系数 ，需结合材料韧性修正）； 3. 试验数据校准（通过实际结构的疲劳试验反推 ）。
4. 综合修正（ 与 同时作用）
4.1 综合修正公式
若同时指定表面条件修正因子 和疲劳强度折减因子 ，最终有效疲劳极限为：
4.2 计算逻辑
• （乘法因子）：主要用于提升疲劳极限（如氮化处理）或轻微降低（如粗糙表面）； • （除法因子）：主要用于降低疲劳极限（如应力集中、尺寸效应）； • 综合修正后， 同时反映表面条件的提升/弱化效应和其他因素的折减效应，更贴合实际工况。
4.3 示例说明
某钢材的标准疲劳极限 MPa，表面条件为“机械加工+氮化处理”，疲劳强度折减因子 ，计算有效疲劳极限：
1. 表面光洁度修正因子 （机械加工表面典型值）； 2. 表面处理修正因子 （氮化处理）； 3. 表面条件修正因子 ； 4. 综合修正后有效疲劳极限： MPa。
5. 模型选择与工程应用要点
5.1 修正因子选择流程
1. 明确影响因素： • 表面状态（光洁度、处理工艺）→ 必须设置 ； • 存在凹口、尺寸效应、多轴载荷等 → 设置 ； 2. 确定取值来源： • ：参考材料手册或试验数据，优先选择与材料匹配的图表； • ：按表面处理类型取值（遵循标准规则）； • ：结合有限元分析、行业标准、试验数据综合确定； 3. 综合修正计算：按公式 计算有效疲劳极限，代入SN曲线进行疲劳寿命评估。
5.2 关键注意事项
• 避免重复修正：若 已包含表面应力集中效应（如凹口导致的表面应力集中），无需再通过 额外修正，避免过度折减； • 保守性原则：无明确试验数据时， 取下限值， 取上限值，确保预测结果偏于安全； • 两段式SN曲线修正：转变点处的应力值需与疲劳极限同步修正，保持SN曲线形状不变； • 表面处理与 的协同：喷丸处理引入的残余压应力可抵消部分凹口效应，此时 可适当减小（需通过试验校准）。
5.3 典型应用场景
| | |||
| | |||
| |
6. 结语
疲劳极限修正因子是连接理想试验条件与实际工程工况的关键桥梁，其核心价值在于通过量化表面条件、几何缺陷、尺寸效应等因素的影响，提升疲劳寿命评估的准确性。工程应用中，需重点关注表面条件修正因子 与疲劳强度折减因子 的合理取值： 需结合表面光洁度与处理工艺， 需综合考量应力集中、尺寸效应等因素，最终通过综合修正公式获得有效疲劳极限。
同时，需遵循保守性原则与避免重复修正的要求，必要时通过试验数据校准修正因子，确保评估结果既安全可靠，又能避免过度设计导致的成本浪费。疲劳极限修正因子的合理应用，是工程结构疲劳设计从“理论估算”走向“工程实用”的重要保障。
